输水管线穿越石油、西气东输管线
施
工
方
案
编制:
审核：
审批：
河南五建建设集团有限公司
新郑市第二水厂项目部
年 月 日
输水管线穿越石油管线、南水北调施工方案
一、工程概况
输水管线南起加压泵站，北至华南城，在大杨庄村口处与新港石油管道、兰郑长石油管道和西气东输石油管道平面交叉,经测量平面交叉位置在图纸设计桩号为3+520到3+600之间，为保证工程施工安全，制定以下施工方案.
交叉位置平面示意图:
二、施工方法简介:
地下管道穿越计划由焊接安装组和土建施工组配合施工。在进行管道穿越施工前,首先使用金属探测器确认已建管道的位置,并采用人工开挖方式先将管道挖出,使管道及其同沟敷设的光缆完全暴露在视线范围内，然后继续人工开挖到已建管道两侧各3m处，再采用机械开挖方式进行管沟的开挖。在管沟开挖前将新建穿越管道段预制完成,并完成穿越管道段的防腐补口、补伤等。当管沟开挖到设计深度且完成细土垫层后进行新建管道的穿越,然后进行管沟的回填、连头等施工.
施工准备
测量放线
探测已建管道
人工开挖确认已建管道位置
新建管道穿越
对已建管道进行保护
拆除保护措施
新建、已建管道的检漏
分层回填夯实
分层回填夯实
恢复地貌
检查验收
管道组对，拼接
稳管、试压
合格

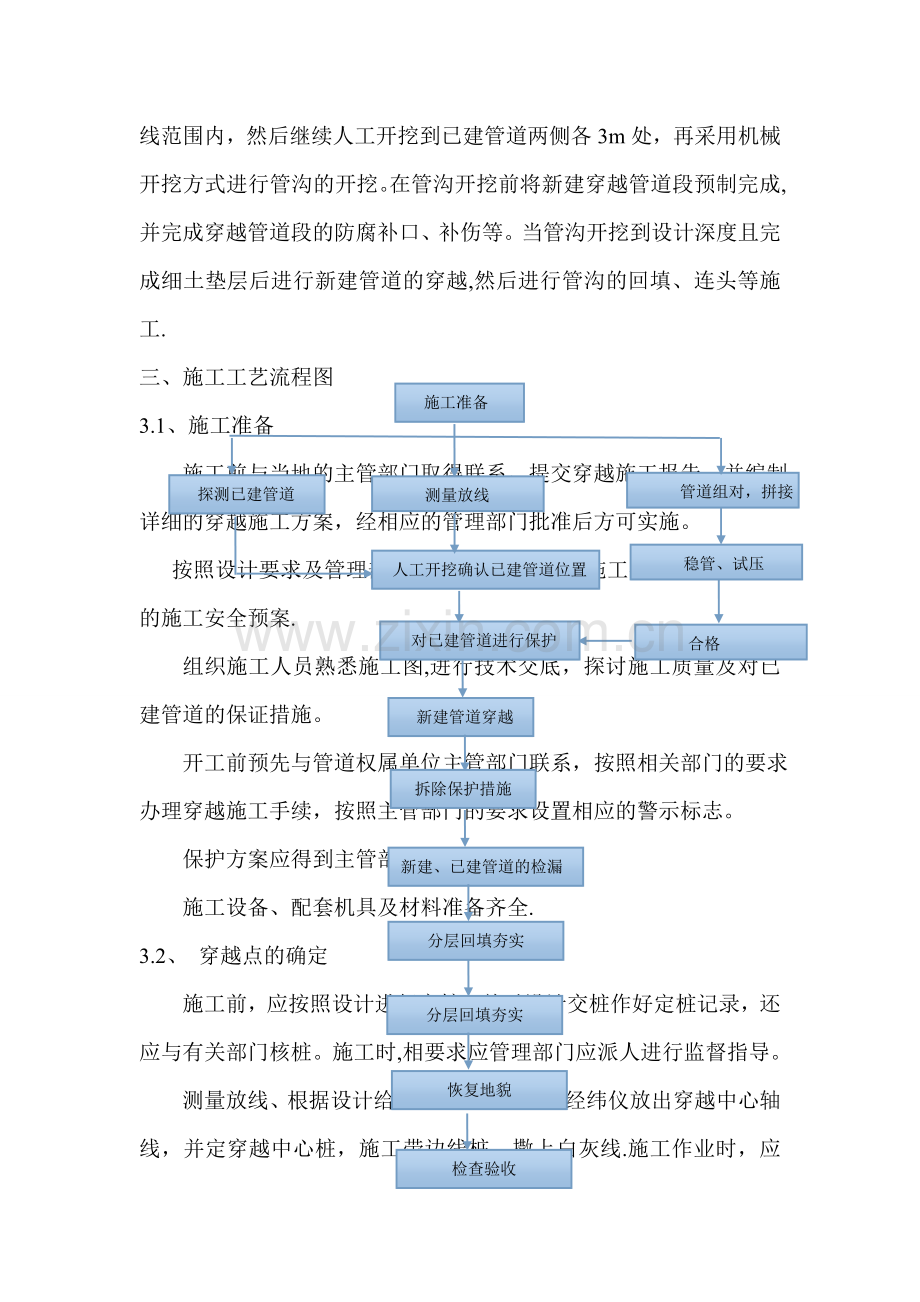

三、施工工艺流程图
3.1、施工准备
施工前与当地的主管部门取得联系，提交穿越施工报告，并编制详细的穿越施工方案，经相应的管理部门批准后方可实施。
按照设计要求及管理部门的有关规定，做好施工准备，制定可靠的施工安全预案.
组织施工人员熟悉施工图,进行技术交底，探讨施工质量及对已建管道的保证措施。
开工前预先与管道权属单位主管部门联系，按照相关部门的要求办理穿越施工手续，按照主管部门的要求设置相应的警示标志。
保护方案应得到主管部门认可。
施工设备、配套机具及材料准备齐全.
3.2、 穿越点的确定
施工前，应按照设计进行交桩，并对设计交桩作好定桩记录，还应与有关部门核桩。施工时,相要求应管理部门应派人进行监督指导。
测量放线、根据设计给定的控制桩位，用经纬仪放出穿越中心轴线，并定穿越中心桩，施工带边线桩，撒上白灰线.施工作业时，应按设计交桩位置,采用人工试探性开挖，直到完全确定管道的位置及走向.
3。3、管线的开挖及保护
1、管沟开挖
管道周围3m以内管沟开挖管沟开挖前应申请管道的权属单位主管部门派人员到现场监督指导施工，采用人工开挖,首先根据探测出的管道和位置，在其垂直方向挖长槽探沟，探沟为2×0。5m，用铁锨采取平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化,如果在坚硬的土层中出现软土或沙土层,很可能就是管道周围的软土层,挖土时就要格外的小心,将管道周围3m之内的管沟全部挖出.
管道及光缆周围3m以外的管沟开挖用机械开挖。开挖是在管道及位置已确定，且在人工挖出管道位置后进行的。管沟开挖深度以管道下方1。8m深为基准，在管道与新建管道交叉段每侧各10m内是水平面。
根据挖土深度和图纸情况，采用放坡开挖,开挖放坡系数为1：0.3-0.5之间
2、已建管道的防护
人工开挖时，注意边坡的坡度和稳定性，根据定位的位置，先沿管道的走向方向每侧深入基槽土壁内400mm宽度，清理长度沿沟槽方向管道外壁每侧1m，进行人工开挖。开挖完成后，采用8mm厚胶皮将管道进行整体包裹，并用8＃铁丝进行捆扎,然后将钢管瓦形支撑放入已建管道底部,支撑管道，用横担及吊分三处带将已建管道固定好。
地下管道防护固定示意图
2.4、管道穿越
管沟挖好后,准备将管道从管道下方穿过。首先将穿越管道放入管道一侧的管沟内，用吊管机将管道吊起，向前缓慢移动，让管道端点从其下方穿过.吊机将管道运至拟定位置后,人工配合吊车将穿越管段按要求安装到位.
3.4、管沟回填
管道穿越施工完毕后，应立即进行穿越处的管道回填工作，然后进行延伸部分的管沟回填。
首先回填管道交叉段的管沟，用人工回填,在管道周围≥300mm处采用细土回填，人工夯实。回填土不得正对光缆及管道砸击，要从侧面用人工推入，并且夯实，等光缆及管道下方回填并夯实后，再回填光缆及管道两侧的管沟。
管道穿越位置前后3m内采用人工开挖使其完全暴露,暴露长度比管沟宽度长1.0米以上。
四、穿越管道安全措施
为了杜绝施工造成安全事故，确保已建管道安全平稳运行，保障供暖管线建设工程的顺利进行，加强对已建管道的保护.
严格按照《中华人民共和国安全生产法》、《石油天然气管道保护条例》、《石油天然气管道安全监督与管理暂行规定》等法律法规和《中国石油天然气集团公司关于进一步加强安全生产工作的决定》以及相关技术标准、规范的要求进行施工,坚持“安全第一，预防为主”的原则。
施工车辆通过已建管道时，必须报告申请，且按照要求采取必要的防护措施。严禁对已建管道乱碾乱压。
对管道权属单位在该段的管道中心线位置、交叉点位埋深等技术数据及密级和保密的数据，应遵守保密相关规定。
在已建管道控制范围内施工,应接受管道权属单位对施工现场的监督管理和违规纠正，并负责交叉点位的施工监理和安全管理.
施工过程中不得在已建管道设施安全保护范围内（管道中心线各5米）取土、采石、排放腐蚀性物质、堆放大宗物料、修筑建筑和构筑物、以及其他影响管道安全的活动.
施工机具和机动车辆不得在无保护措施的管道上方行驶.确需从管道上方通过,应对管道采取临时保护措施.管道临时保护（铺垫超过800mm厚的土)的长度大于4 米，沿管道轴线宽大于3米，通行便道与管道交叉处管顶覆土厚大于设计埋深，并设明显标志，限定过往车辆吨位。
在施工作业范围内施工要严格限定活动区域，按主管部门要求设置隔离带、警示标识,对穿越点裸露的已建管道要实施全过程看护.
管道交叉点施工前,应对穿越处管道位置、埋深进行确认.
将管沟开挖的土方堆放至新建管线和已建管线的另一侧,以避免施工机械在已建管道上的碾压。若要放在两条管线之间，堆放土的边界保证和已建管线距离＞5m以上.
施工中如发现带压管道土层沉降或遭到破坏的现象时积极上报并协助管道运行管理部门进行恢复，对社会车辆乱碾乱压或人为损坏的行为坚决制止。
安排专业的机械操作手参加穿越，操作手要严格听从起重工的指挥,平稳操作。
挖管沟时,必须先确定出已建管道及光缆的走向和深度，用人工挖出管道及光缆，用平铲法挖土，避免损伤光缆或管道。
及时做好已建管道保护工作，如果斜交长度较长时,设置横杆吊起固定，避免管道下垂量过大而影响正常工作。
管沟开挖必须达到要求的深度.
连头时,不得大幅度向上吊管道，以免碰伤管道。
回填管沟时,先回填管道或光缆下方，并且夯实，然后回填两侧管沟。
新建管道管顶距已建管道管底的最小间距不小于0。7m.
其它要求按照穿越设计图纸或相关线路设计要求执行。
五、主要施工机具、设备、材料计划表
附表一、主要施工机具、设备一览表
序号
名称
规格型号
单位
数量
用途
1

吊车

25t

台

1

安装

2
载重汽车

15t

辆

2

设备材料倒运、值班

3
便携式发电机

台

2

照明
4
手拉葫芦

5吨
台

8
安装

5
手拉葫芦

2吨

台

12

安装

6
水准仪

台

1

找正

7
经纬仪

台

1

找正

8
千斤顶

16t

台

8

安装

9
千斤顶

10t

台

10

安装

10
干粉灭火器

5kg

个

3

安装

11
干粉灭火器

25kg

个

1

安装

12
配电箱

具

2

线路开关

13
行灯
24V 100W
个

6

照明

14
照明灯

个

6

照明
附表二:主要施工材料一览表
序号

名称

规格型号

单位

数量

用途

1
麻绳
Φ20mm
m
100
吊装用溜绳
3

警戒绳

m

200

警示施工范围

4

安全带

个

8

高空作业

5

钢丝绳

Φ16

m

20
吊装

6

钢丝绳
Φ8
m

20
吊装

7

卸扣

10t

个

4

吊装

8

卸扣

8t

个

8

吊装

9

卸扣

2t

个

10

吊装

10

钢板

δ20

㎡

40

垫路

11
照明用橡套电缆

3×4mm2

m
200
照明
