中央电大微机系统与维护实训报告.doc

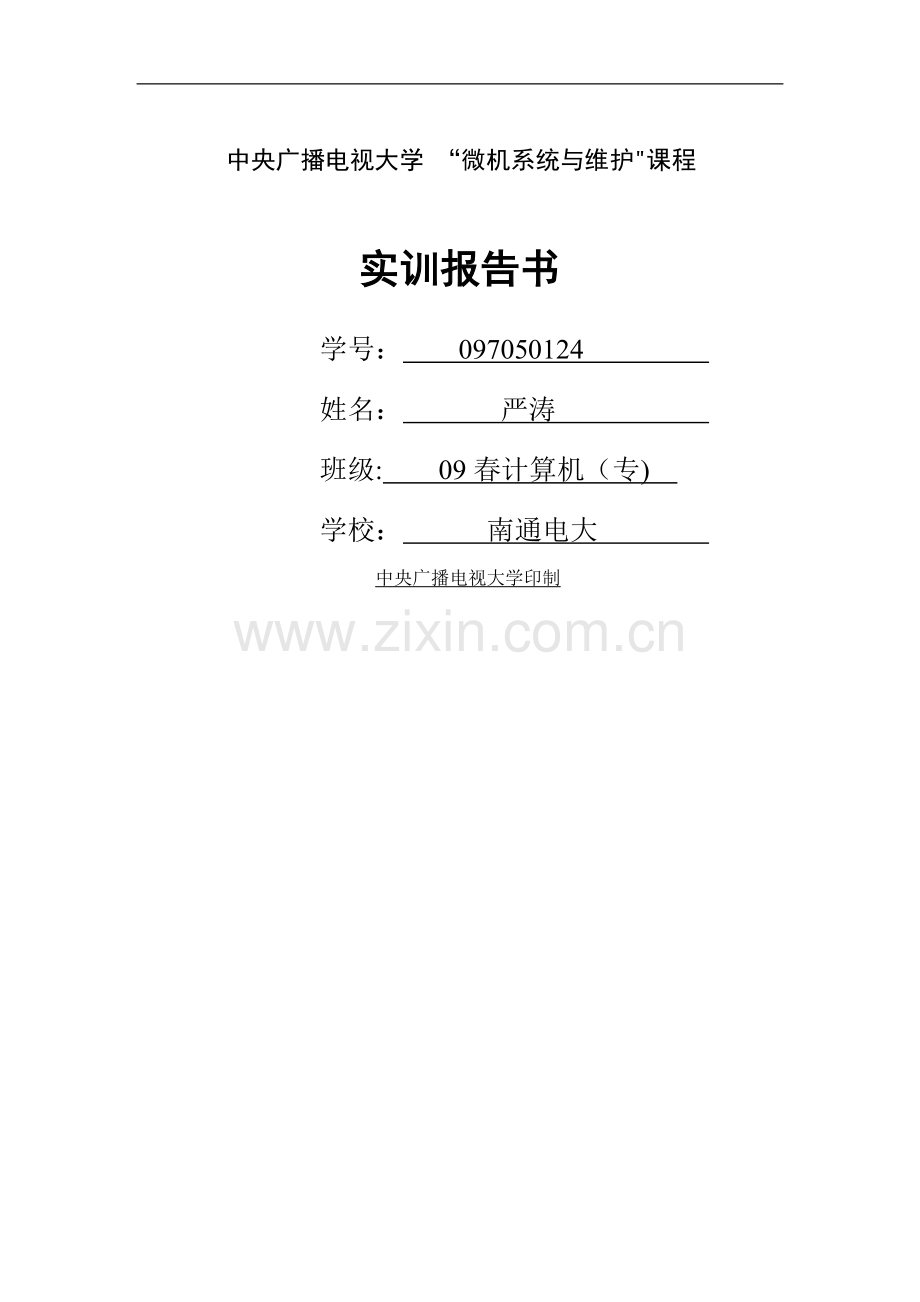

中央广播电视大学 “微机系统与维护"课程
实训报告书
学号： 097050124
姓名： 严涛
班级: 09春计算机（专)
学校： 南通电大
中央广播电视大学印制

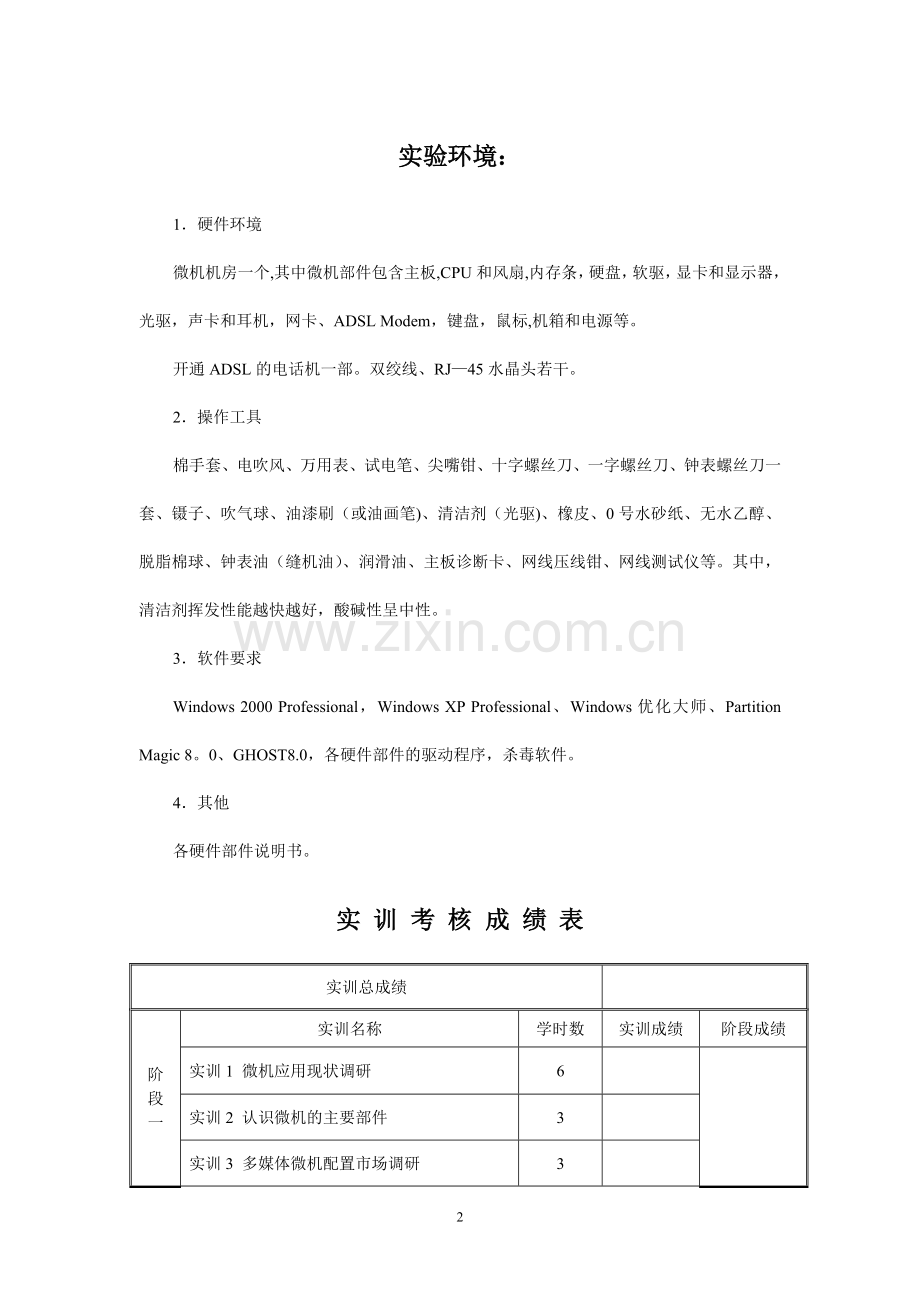

实验环境：
1．硬件环境
微机机房一个,其中微机部件包含主板,CPU和风扇,内存条，硬盘，软驱，显卡和显示器，光驱，声卡和耳机，网卡、ADSL Modem，键盘，鼠标,机箱和电源等。
开通ADSL的电话机一部。双绞线、RJ—45水晶头若干。
2．操作工具
棉手套、电吹风、万用表、试电笔、尖嘴钳、十字螺丝刀、一字螺丝刀、钟表螺丝刀一套、镊子、吹气球、油漆刷（或油画笔)、清洁剂（光驱)、橡皮、0号水砂纸、无水乙醇、脱脂棉球、钟表油（缝机油）、润滑油、主板诊断卡、网线压线钳、网线测试仪等。其中，清洁剂挥发性能越快越好，酸碱性呈中性。
3．软件要求
Windows 2000 Professional，Windows XP Professional、Windows优化大师、Partition Magic 8。0、GHOST8.0，各硬件部件的驱动程序，杀毒软件。
4．其他
各硬件部件说明书。
实 训 考 核 成 绩 表
实训总成绩

阶
段
一
实训名称
学时数
实训成绩
阶段成绩
实训1 微机应用现状调研
6

实训2 认识微机的主要部件
3

实训3 多媒体微机配置市场调研
3

实训4 微机配置方案调研
6

阶
段
二
实训5 组装微机
6

实训6 BIOS设置
3

实训7 Windows XP操作系统安装和磁盘管理
6

实训8 驱动程序和应用程序安装
3

实训9 微机上网与设置
3

阶
段
三
实训10 微机硬件系统的维护
3

实训11 微机软件系统的维护
3

实训12 微机整机系统的维护
3

实训13 微机常见故障处理
6

教师签名:
实训1 微机应用现状调研实训报告
实训内容
1．微机硬件组成调研.
2．市场主流微处理器信息搜集.
3．主流内存信息搜集.
4．微机操作系统应用调研.
5．微机常用应用软件调研。
6．用户对微机性能的关注程度调研。
7．微机主要用途调研.
实训要求
通过市场的现场调研或互联网搜索，了解微机系统的基本组成、微机的主要应用和发展。
实 训 数 据 记 录
一、微机硬件组成调研
高档微机配置清 单
列出一份高档微机配置，指出哪些硬件配置是必备的，哪些是可选的。

中档微机配置清 单
列出一份中档微机配置,并指出哪些配置是必备的，哪些是可选的。

低档微机配置清 单
列出一份低档微机配置，并指出哪些配置是必备的，哪些是可选的。

微机必备各硬件的作 用
简要说明以上各配置清单中必备硬件设备的作用。

二、市场主流微处理器调研
记录两款主流CPU的名称、主频与其他指标。

三、市场主流内存调研
记录两款主流内存的名称、容量和其他指标。

四、微机操作系统调研
1．考察三款原装机,了解它们的目标客户群（办公人员、学生、游戏玩家等），记录它所使用的操作系统，并调查分析为什么采用该操作系统。

2．考察三款主流组装机，了解它们的目标客户群（办公人员、学生、游戏玩家等），记录它们使用的操作系统,并调查分析为什么采用该操作系统。

五、微机常用应用软件调研
1．访问周围三位微机用户，记录其微机的主要用途,并记录他们的微机上安装了哪些应用软件，并简要说明这些软件的功能。

2．当前比较受欢迎的杀毒软件，分析它们的优缺点.

六、用户对微机性能的关注程度调研
了解并记录用户购买微机时最关注的是什么，如性能指标、售后服务、微机外观等。

七、微机主要用途调研
1．至少访问三位打算购买微机的客户,了解并记录他们购买微机后的主要用途。

2．至少访问三位已拥有微机的用户，了解并记录他们微机的主要用途。

3．分析当前微机的主要用途。

实训成绩： 指导教师签名: 实训日期：
实训2 认识微机的主要部件实训报告
实训内容
1．认识CPU、主板、内存条,了解主要技术指标。
2．认识硬盘、软盘等存储设备，了解主要技术指标。
3．认识键盘、鼠标、显卡、显示器等输入输出设备,了解主要技术指标.
4．认识光驱和光盘、声卡和耳机等多媒体设备，了解主要技术指标.
5．认识机箱、电源、网卡等其它部件，了解主要技术指标。
实训要求
正确识别微机主板、 CPU 、内存、硬盘和光驱等基本部件,了解各组成部件的基本工作原理和主要技术指标。
实 训 数 据 记 录
一、认识CPU、主板、内存条
CPU
型号
酷睿E5500奔腾双核
一级缓存
2×64K

接口类型
LGA 775
二级缓存
2M
主频
2。8GHz
前端总线
800
外频
200MHz
电压
1。2
倍频
13。5X
其他
支持TDP技术
CPU风扇
型号
酷冷至尊ICT—D925R
风扇轴承类型
含油轴承
散热方式
冷风
风扇转速
2200RPM
适用范围
Intel LGA775
散热片材质
铝合金
风扇尺寸
90*90＊25mm
其他

主板
型号
P5LD2 SE
板载声卡
板载ADI 1986A 6声道声卡
主板架构
ATX
板载网卡
板载Realtek RTL8111B芯片千兆网卡
CPU插槽类型
LGA775
硬盘接口
ATA100，ATA133，S-ATA150，S—ATA II
支持CPU类型
支持Pentium D，Conroe，Celeron D，Prescott系列处理器
支持显卡标准
PCI Express 16X
前端总线频率
支持800MHz,1066MHz,533MHz前端总线
PCI Express插槽
1＊PCI Express X16，2＊PCI Express＊1
北桥芯片
Intel945P
PCI插槽
3*PCI
南桥芯片
Intel ICH7
扩展接口
8*USB2.0
内存描述
双通道4DDR DIMM、支持DDR2 533/667
电源接口
24Pin+4Pin电源接口
是否集成显卡
无
其他

主板
型号
DDR2 667 512M
内存主频
667MHz
内存类型
DDR2
颗粒封装
BGA
内存容量
512MB
延迟描述
CL=4—4—4—12
插脚数目
240Pin
内存电压
1。8V
芯片分布
单面八颗
其他

二、认识硬盘、软盘等存储设备
硬盘
型号
酷鱼7200。9/ST3160812AS
缓存容量
8MB
容量
160GB
平均寻道时间
8。5ms
接口标准
SATA II
传输标准
SATA2 300
盘体尺寸
3。5英寸
其他
单碟容量160GB
转速
7200RPM

三、认识键盘、鼠标、显卡、显示器等输入输出设备
键盘
型号
标准键盘
接口
PS/2
键数
104
其他
人体工程学键盘、防水键盘、防溅洒设计
鼠标
型号
光电劲貂PS2
接口类型
PS/2接口
鼠标类型
光电鼠标
其他

按键数
3键

显卡
型号
X1950PRO 256M
显存类型
DDR3
芯片厂方
ATI
显存位宽
256bit
芯片型号
ATI RADEON X1950Pro
显存速度
1.2ns
显存容量
256MB
核心频率
580MHz
显卡接口标准
支持PCI Express
显存频率
1600MHz
输出接口
TV—OUT接口、2＊DVI-I接口
其他
支持DirectX9。0C
核心位宽
256bit

CRT显示器
型号
飞利浦107S7
垂直扫描频率
50～160Hz
尺寸
17英寸
带宽
110MHz
显示屏类型
纯平
最高分辨率及刷新率
1280＊1024，60Hz
接口类型
15针D—Sub接口
耗电功率
62W
栅距/水平点距
0.21mm
认证标准
MPR II,3C认证
水平扫描频率
30～71KHz
其他

LCD显示器
型号
三星940BW
最佳分辨率
1440＊900
显示屏尺寸
19英寸
响应速度
4ms
点距
0。285mm
面板最大色彩
16。2M
接口类型
15pin D-sub，DVI—D
耗电功率
42W
亮度
300cd/平方
认证规范
TCO 03
对比度
500:1
其他

四、认识光驱和光盘、声卡和耳机等多媒体设备
光驱
型号
三星18X 刻录机TS-H652D（白金版)
读取速度
18X DVD+/—R写入、8X DVD+R DL写入、8X DVD-R DL写入、8X DVD+RW覆写、6X DVD—RW覆写、12X DVD—RAM\16X DVD-ROM读取、32X CD-RW覆写、48X CD—R 写入
光驱类型
DVD+/—RW
缓存容量
2MB
接口类型
IDE
其他

声卡
型号
Sound Blaster5。1
音效支持
DiretSound，DirectSound 3D，EAX1.0，EAX2。0，A3D1。0
声卡芯片
CA0103—DBQ
自带接口
前置/后置/中央/低音/线性输入/麦克风输入/辅助音频输入
支持声道数
5。1声道
其他

声卡
型号
漫步者H500
灵敏度
106DB
佩戴方式
头戴式
最大功率
10mW
频率响应
20—20000Hz
插头
3。5mm立体声插头
阻抗
42Ω
其他

五、认识机箱、电源、网卡等其它部件
机箱
型号
世纪之星V2
标配电源
无
机箱样式
立式ATX/AT
前置接口
上置音频、分离式USB接口
机箱仓位
5。25*4，3。5＊6
机箱尺寸
459*195*442mm
机箱材质
ABS工程塑料、新日铁钢板
其他
Intel 38度机箱
电源
型号
航嘉 冷静王钻石版2。2
认证规范
3C认证、国家节能认证
电源标准
ATX
接口
20+4Pin接口、4个SATA\6Pin接口、3个D型接口、1个软驱接口、可拆卸式方8Pin
额定功率
300W
其他
12cm风扇
适用CPU范围
支持AMD与Intel 系列CPU

网卡
型号
TP—LINK TF-3239DL
传输介质类型
10Base—T:3类或3类以上UTP、100Base-TX:5类UT
产品类型
PCI网卡
传输速率
10/100Mbps
端口类型
RJ45
其他

网络标准
IEE 802.3，IEEE802。3u

实训成绩: 指导教师签名： 实训日期：
实训3 多媒体微机配置市场调研实训报告
实训内容
1．了解电脑市场现阶段多媒体微机配置情况,列出主板、CPU、内存、硬盘、显卡、显示器等主要微机部件的市场主流产品品牌型号、主要性能参数和单价。
2．上网进一步搜索多媒体微机各部件的当前市场行情和各部件的技术性能指标。
3．撰写实训调研报告。
实训要求
进一步调研微机市场，了解现阶段多媒体微机的基本配置情况，熟悉微机多媒体设备的主要功能和应用，了解微机多媒体设备的主要技术指标。
实 训 数 据 记 录 和 调 研 报 告
一、多媒体微机配置
1
主板

CPU

内存

2
硬盘

3
显示器

显卡

鼠标

键盘

4
光驱

声卡

耳机

二、实训调研报告
调
研
目
的

调
研
方
法

调
研
范
围

数
据
分
析

结
论

实训成绩： 指导教师签名: 实训日期：
实训4 微机配置方案设计实训报告
实训内容
针对整机性能需求特点,选择装机所需的主板、CPU、内存条、硬盘、光驱、输入/输出设备等部件，确定其品牌、规格、性能指标和单价，给出具体配置方案.
实训要求
通过市场调研或互联网搜索，了解微机选购与组装行情，针对实训中的装机需求拟订相应的微机配置方案。记录调研过程、评价实训中完成的微机配置方、总结完成过程中存在的问题与体会。
实 训 数 据 记 录
一、明确装机需求
1．描述装机用户购置微机的主要用途。

2．根据配置类型，初步给出该类型配置的总体要求，包括对微机运行速度、显示性能、稳定性、存储容量等方面的要求。

3．给出CPU、内存、显卡、硬盘等部件的总体性能要求和装机用户的其他需求（外观等)。

二、了解市场行情
根据装机需求，了解CPU、内存、硬盘、主板、显示器、光驱等主要部件，摄像头、耳机、机箱、键盘、鼠标等配件的行情，罗列满足自己装机需求档次的产品.

三、列部件清单
1．综合考虑需求、购买力、各部件性能、部件间的兼容性、组装后微机的整体性能等因素,列出一份初步的主要部件清单，包括主要部件的部件名、性能指标要求等内容。
序号
部件名称
性能要求
数量

2．进一步通过网络、市场了解符合清单要求的产品品牌、型号、价格、售后服务等信息,最终确定一款性价比较高的产品,将其品牌、型号、数量、价格等信息填入详细清单.
序号
部件名称
型号与规格
参考价（元）
数量
价格（元)

实训成绩： 指导教师签名： 实训日期：
实训5 组装微机实训报告
实训内容
按要求进行主板部件组装、主机各部件组装及连接、整机连接。
实训要求
通过微机的实际组装，熟悉微机的组装顺序,掌握微机组装技术和方法。在组装过程中，逐步填写微机组装进程表，并记录实训中遇到的问题和解决的办法.
实 训 数 据 记 录
一、部件情况记录
名称
是否配备
数量
名称
是否配备
数量
机箱

光驱

主板

显示器

CPU

鼠标

CPU风扇

键盘

内存

硬盘

二、数据线及电源线情况记录
名称
是否配备
数量
名称
是否配备
数量
硬盘数据线

显示器
电源线

光驱数据线

主机电源线

显示信号线

三、组装进程记录
步骤
完成情况
存在问题及解决办法
1．准备工作

2．安装CPU

3．安装CPU散热器

4．安装内存

5．固定主板

6．安装电源

7．安装各类板卡

8．安装驱动器

9．连接电源线

10．连接机箱面板线

11．连接显示器

12．连接键盘

13．连接鼠标

14．通电测试

实训成绩： 指导教师签名： 实训日期：
实训6 BIOS设置实训报告
实训内容
进行常用的BIOS选项设置，包括系统日期和时间设置、超级用户密码和用户密码的设置、启动设备顺序设置、保存修改、不保存修改等；对照主板说明书和BIOS设置程序的帮助了解各选项的含义.
实训要求
1. 熟悉BIOS设置方法
2. 熟练设置常用选项
3. 了解BIOS各选项的含义
实 训 数 据 记 录
实训微机BIOS类型及版本：
一、设置BIOS常用功能
1．设置系统日期和时间
步骤简述：

2．超级用户密码、用户密码的设置、更改与取消
步骤简述:

3．启动设备顺序设置
步骤简述：

4．保存修改退出、不保存修改退出
步骤简述：

二、了解BIOS各选项的功能
列举几个选项并描述其含义：

实训成绩: 指导教师签名: 实训日期:
实训7 操作系统安装和磁盘管理实训报告
实训内容
安装操作系统，利用操作系统自带工具进行磁盘分区、格式化。
实训要求
1． 熟悉操作系统安装方法
2． 熟练利用操作系统自带工具进行磁盘分区和格式化
3．了解操作系统安装过程中各项设置的含义
实 训 数 据 记 录
实训操作系统版本：
一、安装操作系统
1．设置BIOS，将CD-ROM设为第一启动设备。
步骤简述:

2．安装过程（复制文件、安装设置等)
步骤及安装过程中的设置项目记录:

二、利用操作系统磁盘管理功能对硬盘进行分区和格式化
1．硬盘分区
分区规划:
步骤简述：

2．格式化
步骤简述（指出格式化类型）：

实训成绩： 指导教师签名: 实训日期:
实训8 驱动程序和应用程序安装实训报告
实训内容
安装各种硬件驱动程序和附加应用程序；安装常用应用程序。
实训要求
1． 熟悉驱动程序安装的各种方法。
2． 熟悉附加应用程序的安装。
3． 熟练安装常用应用软件.
实 训 数 据 记 录
一、安装硬件驱动程序和附加应用程序
1．安装主板驱动程序
主板型号:
步骤简述：

2．安装主板附加应用程序
程序名称：
步骤简述:

3．安装显卡驱动程序
显卡型号:
步骤简述：

4．安装声卡驱动程序
声卡型号：
步骤简述：

二、安装应用程序
应用程序名称:
步骤简述：

实训成绩： 指导教师签名: 实训日期:
实训9 微机上网与设置实训报告
实训内容
网络设备认识，制作网线，网络设备连接,拨号进入Internet。
实训要求
1．掌握网线的制作方法
2．掌握网卡和Modem等网络设备的安装方法
3．掌握网络连接的相关设置,如IP地址、子网掩码、默认网关、DNS服务器等参数设置
实 训 数 据 记 录
一、网络硬件设备安装
1．网线的制作
所需工具：
网线的线序排列：

2．网卡等网络设备的安装过程
步骤简述：

二、软件安装
1．网卡等的驱动程序安装
厂商和网卡型号选择：
驱动程序来源和文件名：

2．驱动程序的添加和设置
步骤简述：

三 、ADSL Modem的安装和拨号上网
1．ADSL Modem的安装
电话线和网线等的连接：

2．拨号连接的设置
拨号连接的用户名和密码：
拨号成功后，如何查看拨号连接的状态：

实训成绩： 指导教师签名: 实训日期:
实训10 微机硬件系统的维护实训报告
实训内容
拆卸主机，并对其各主要部件进行清洁和维护.常用外设的清洁和维护。
实训要求
1．了解微机硬件系统维护的基础知识，掌握主机硬件的维护方法。
2．掌握常用外部设备的日常维护方法。
实 训 数 据 记 录
一、主机的拆卸
1．硬件系统维护所需工具:

2．拆卸步骤简述:

二、主机的清洁
1．插槽、插头、插座等的清洁：

2．CPU和风扇的清洁：

3．内存条和适配卡的清洁：

三、外设的维护
1．显示器的清洁和维护常识

2．鼠标的维护常识

3．键盘的维护常识

4．打印机的型号及维护常识

实训成绩： 指导教师签名： 实训日期：
实训11 微机软件系统的维护实训报告
实训内容
操作系统维护工具的使用。注册表的维护。Windows优化大师软件的使用。
实训要求
1．掌握系统维护工具的使用并对微机系统进行优化操作
2．掌握注册表维护的基本方法
3．掌握软件Windows优化大师的使用
实 训 数 据 记 录
一、操作系统维护工具的使用
1．查看本机器的相关信息
OS名称：
系统名称：
Windows目录：
启动设备：
可用物理内存：

2．磁盘清理可以有哪些清除的项目
请一一列出：

3.备份
备份文件名及存放位置：
备份文件大小:
备份过程经历的时间：

二、注册表的维护
1．如何进入注册表编辑器

2．修改注册表常见键值
写出隐藏驱动器的注册表分支：
如何禁止光盘的自动运行：

三、Windows优化大师的使用
1．查看本机参数
处理器和内存性能分数:
显示卡分数：
内存性能分数:

2．虚拟内存的设置
虚拟内存的位置,最大值，最小值：

3．系统性能优化有哪些选项:

实训成绩: 指导教师签名: 实训日期：
实训12 微机整机系统的维护实训报告
实训内容
硬盘分区；克隆硬盘分区。
实训要求
1．掌握硬盘分区工具如Partition Magic软件的使用。
2．掌握硬盘实用程序如Ghost克隆软件的使用.
实 训 数 据 记 录
一、Partition Magic软件的使用
1．本机存在哪些磁盘分区

2．所选择并进行调整的磁盘分区及其大小

3．调整后有哪些磁盘分区

二、GHOST克隆软件使用
1．GHOST软件初始菜单

2．所备份分区的名称及大小

3．备份文件名称及其大小

实训成绩: 指导教师签名: 实训日期：
实训13 微机常见故障处理实训报告
实训内容
1．电源常见故障
2．CPU、主板和内存常见故障
3．基本输入/输出系统常见故障
4．硬盘常见故障
实训要求
掌握计算机硬件维护的基本原则和方法，掌握故障判断的一般步骤。学会常用典型故障的判断和处理，根据故障现象，分析故障原因，判断故障，并给出故障解决办法.
实 训 数 据 记 录
一、电源常见故障
故
障
现
象

故
障
原
因

故
障
处
理

二、CPU、主板和内存常见故障
故
障
现
象

故
障
原
因

故
障
处
理

三、基本输入/输出系统常见故障
故
障
现
象

故
障
原
因

故
障
处
理

四、硬盘常见故障
故
障
现
象

故
障
原
因

故
障
处
理

实训成绩: 指导教师签名: 实训日期：
34
