施工单位：辽宁金帝建工 工程名称：和平区老年服务中心1＃、2＃、3＃楼
分部(项)工程
电梯井操作平台
部位
地下一层～顶层
日期
2009年7月1日
交底内容
技术
接受交底班组
架子工班
交
底
细
则
一、 工程概况
本公司承建的沈阳市和平区老年服务中心1#、2#、3#楼均为地下一层,地上20层三栋楼均为框剪结构，共有电梯井10个。
二、 具体方案：
为了保证施工进度及安全,施工单位采用了L75×50×10角钢与HRB33520钢筋焊接的操作平台来代替电梯井内脚手架的搭设,具体施工工艺为纵向先在混凝土剪力墙上预埋100PVC套管8个,用来将来穿48钢管之用,穿钢管四根，其中穿墙二根,门洞口两根，钢管穿墙后用扣件锁死,钢管与钢管交叉处用扣件锁死，横向用两根钢管用顶托顶紧在两侧墙上。另下面有四根钢管斜支撑支撑在中级两根纵向钢管上，再将焊接操作平台放在钢管之上,电梯井防护每一层做软防护，每隔二层做一道硬防护。具体作法见下列布置图:

交底人

质量员

安全员

接受交底人员

技术交底
施工单位：辽宁金帝建工 工程名称：和平区老年服务中心1＃、2#、3＃楼
分部(项）工程
电梯井操作平台
部位
地下一层～顶层
日期
2009年7月1日
交底内容
技术
接受交底班组
架子工班
交
底
细
则
注:施工单位横向用两根钢管及顶紧在两侧墙上

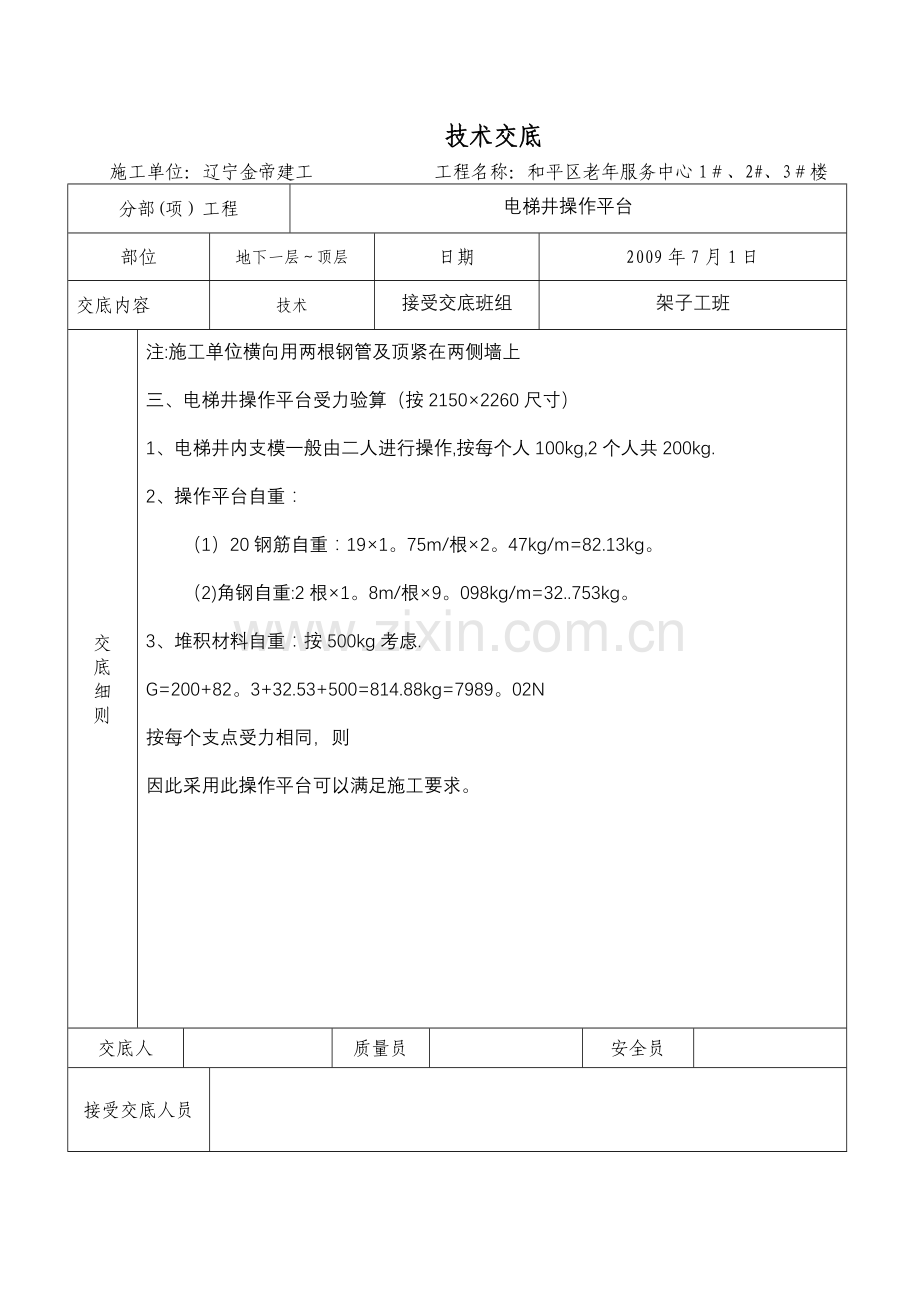

三、电梯井操作平台受力验算（按2150×2260尺寸）
1、电梯井内支模一般由二人进行操作,按每个人100kg,2个人共200kg.
2、操作平台自重：
（1）20钢筋自重：19×1。75m/根×2。47kg/m=82.13kg。
（2)角钢自重:2根×1。8m/根×9。098kg/m=32..753kg。
3、堆积材料自重：按500kg考虑.
G=200+82。3+32.53+500=814.88kg=7989。02N
按每个支点受力相同，则
因此采用此操作平台可以满足施工要求。
