花岗岩面层专项施工方案.doc

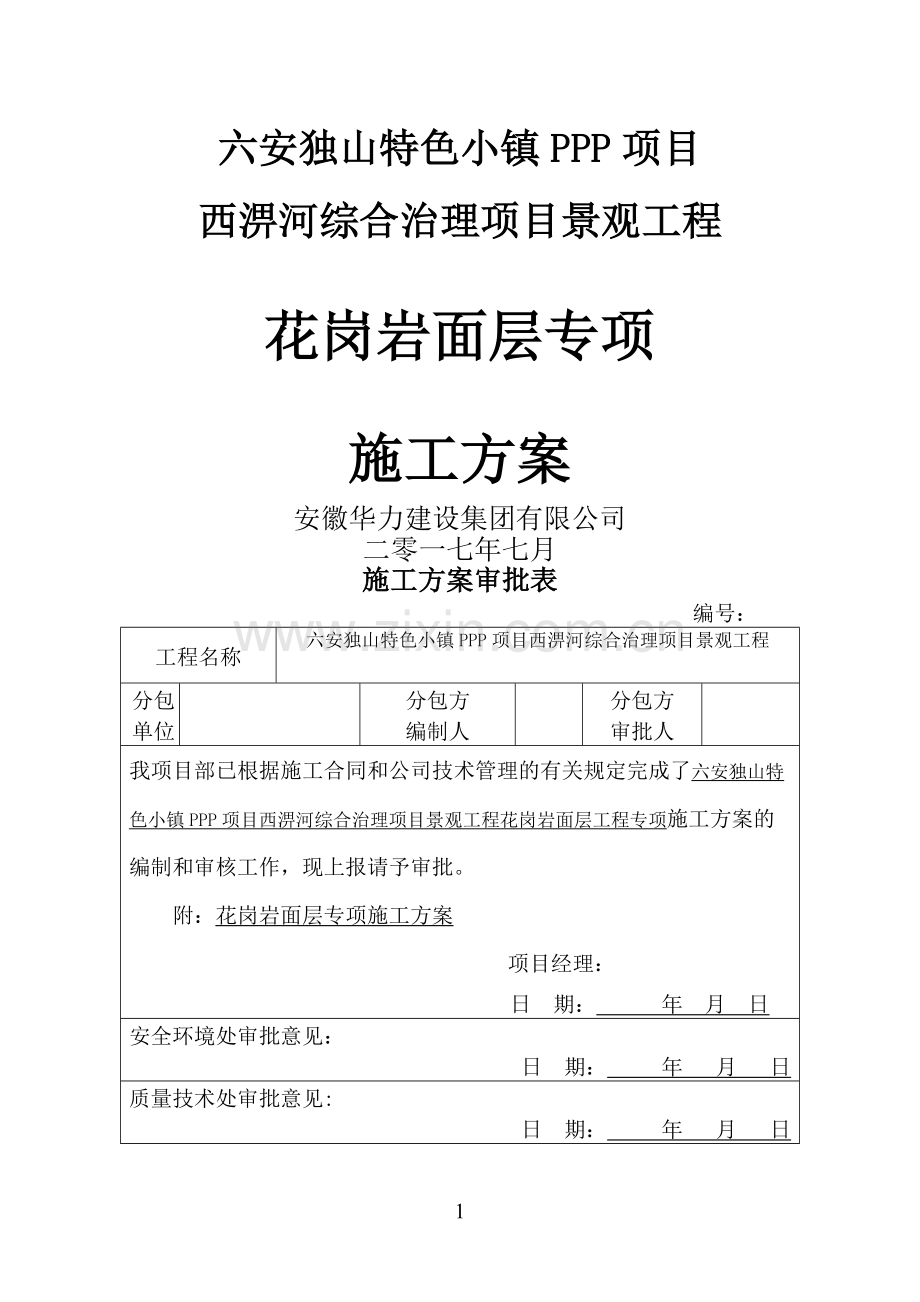

六安独山特色小镇PPP项目西淠河综合治理项目景观工程花岗岩面层专项施工方案安徽华力建设集团有限公司二零一七年七月施工方案审批表 编号：工程名称六安独山特色小镇PPP项目西淠河综合治理项目景观工程分包单位分包方编制人 分包方审批人我项目部已根据施工合同和公司技术管理的有关规定完成了六安独山特色小镇PPP项目西淠河综合治理项目景观工程花岗岩面层工程专项施工方案的编制和审核工作，现上报请予审批。附：花岗岩面层专项施工方案 项目经理： 日 期： 年 月 日 安全环境处审批意见： 日 期： 年 月 日质量技术处审批意见: 日 期： 年 月 日总工程师审批意见: 日 期: 年 月 日目 录第一章、编制依据- 4-第二章、工程概况4第三章、施工准备- 5 第四章、主要的施工方法5 第五章、质量保证措施7第六章、成品保护措施-7-第七章、安全保护措施8 第八章、文明施工-8第一章：编制依据1。1六安独山特色小镇PPP项目西淠河综合治理项目景观工程设计图纸；1。2与业主签定的工程承包合同；1。3国家施工规范、规程和行业标准：1.4建筑地面工程施工质量验收规范GB 50209-20121。5天然大理石建筑板材GBT19766-2005 1.6建筑石材铺贴施工验收规范JC205951。7混凝土质量控制标准GB50164-20111.8地基与基础工程施工及验收规范GBJ202-831.9 安徽华力建设集团有限公司颁 发的项目管理手册、质量保证手册等;第二章：工程概况1、建设单位:六安市裕安区水利局2、工程名称：六安独山特色小镇PPP项目西淠河综合治理项目景观工程3、工程地点：六安市裕安区独山镇4、设计单位：海南省水利水电勘测设计研究院5、监理单位：6、质量监督单位:六安市质量监督站7、该工程为六安独山特色小镇PPP项目西淠河综合治理项目景观工程，主要景观工程包含园路的沥青砼路面、大理石铺装、照明亮化工程、安装、防腐木平台、种植及特色构筑物。该工程（合同工期为两年）。第三章:施工准备3。1 花岗岩砖防潮地面做法：（1） 素土夯实（2） 10cm砂砾石（3） 10cmC20混凝土（4） 3cm砂浆（5) 花岗岩铺装（6）水泥细砂浆擦缝、刷草酸、打蜡3。2材料 3.2.1 花岗岩的品种、规格应符合设计要求，技术等级，板材表面 要 求 光 洁 、明 亮 ，色 泽 鲜 明 ，无 刀 痕 旋 纹 。边 角 方 正 ，无 扭 曲 缺 角、掉边。 3。2.2 水泥为普通硅酸盐水泥，其强度采用不小于32。5水泥，质量标准严格按照通用硅酸盐水泥标准（GB175-2007）执行，使用前进行复试. 3。2.3 砂：砂采用中砂或粗砂，使用前必须过筛，颗粒要均匀，不得含有杂物,粒径不大于5mm。 3。2.4 擦缝用的矿物颜料、蜡、草酸.3.3 作业条件 3.3.1 花岗岩进场后,应侧立堆放在室内，光面相对,背面垫松木条，并在石板下加垫木方，木方选用50mm100mm,每排设置两道。拆 箱 后 详 细 核 对 品 种、规 格 、数 量 等 是 否 符 合 设 计 要 求,有 裂 纹 、缺 棱、掉角、翘曲和表面缺陷的，应予以退货。3.3。2 花岗岩进场后，搭设两间花岗岩加工场,加工场用Mu10机制红砖、M5混合沙浆砌筑，墙厚240，具体尺寸为：8米（长）5米（宽）3。9米(高）。 第四章 主要的施工方法4.1工艺流程： 准备工作基层处理 试拼 弹线 试排 刷水泥浆及铺砂浆结合层 铺花岗岩板块 施工缝 养护打蜡4.2 施工程序 4。2.1 以施工大样图为依据，熟悉了解各部分尺寸和做法各部位之间的关系 4.2。2 基层处理：将地面垫层上的杂物清理干净，检查地面不得有空鼓、开裂起砂等现象,保持地面干净且具备规范要求的强度，并能满足施工结合层厚度的要求。将混凝土层(水稳层）表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平.基础垫层每10m设置一条伸缩缝，缝宽5-10mm。4。3 试拼：在正式铺设前,对每一房间的花岗岩板块按图案、颜色、纹理试拼，将非整块板对称排放在房间靠墙部位,试排后按两个方向编号排列，然后按编号放整齐。4.4 弹线：在施工前要按四周弹出标高控制线，做出标高控制，清理完毕后，在地面弹出十字线,并根据石材分格线.4.5 试排：结合施工大样图及实际尺寸，把花岗岩板块排好，以便检查板块之间的缝隙，核对板块与园路部位的相对位置。 4.6 刷水泥素浆及铺砂浆结合层：试铺后将干砂和板块移开,清扫干净，洒水湿润刷一层素水泥浆,随刷随铺.根据板面水平线确定结合层的砂浆厚度，拉十字控制线，开始铺结合层干硬性水泥砂浆,厚度控制在放花岗岩板块时高出面层水平线4mm。 4.7 砂浆：（厚度100mm板材砂浆层为30mm、厚度30、50mm板材砂浆层为20mm)按水平线定出砂浆虚铺厚度(经试验确定)拉好十字线,即可铺筑砂浆.用1:3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线23mm.4。7.1 花岗岩铺贴:铺贴前预先将花岗岩除尘，浸湿后阴干后备用。在板块试铺时,放在铺贴位置上的板块对好纵横缝后用预制锤轻轻敲击板块中间，使砂浆振密实,锤到铺贴高度。板块试铺合格后，翻开板块，检查砂浆结合层是否平整、密实。增补砂浆，在水泥砂浆层上浇一层水灰比为0.5左右的素水泥浆，然后将板块轻轻地对准原位放下,用橡皮锤轻击放于板块上的木垫板使板平实，根据水平线用水平尺找平，接着向两侧和后退方向顺序铺贴。铺装时随时检查，如发现有空隙,应将板材掀起用砂浆补实后再进行铺设。 4.7。2 根据十字控制线，纵横各铺一行，做为大面积铺砌的依据.根据试拼时的编号、图案及试拼时的缝隙,在十字控制线交点开始铺砌.先试铺,即搬起板块对好纵横控制线铺落在已铺好的干硬性砂浆结合层上。用橡皮锤敲击木垫板，振实砂浆至铺设高度后，将板块掀起至一旁，检查砂浆表面与板块之间是否吻合，如发现有空虚之处，应用砂浆填补,然后正式镶铺。先在水泥砂浆结合层上铺浇一层素水泥浆,再铺板块,安放时四角同时往下落，用橡皮锤轻击木垫块，根据水平线用铁水平尺找平。铺完第一块，向两侧和后退方向顺序铺砌。铺完纵横行之后有了标准,可分段依次铺砌。一般房间应先里后外进行，逐步退至门口，便于成品保护，但必须注意与楼道相呼应.板块与路边应紧密砌合，不得有空隙. 4.4.8 施工缝:铺砌完后按板材的颜色用白水泥和颜料与板材色调相近的1：1稀水泥浆，装入小嘴浆壶徐徐灌入板块之间的缝隙内，流在缝边的浆液用牛角刮刀喂入缝内，至基本饱满为止，缝宽为2mm；12h后，再用棉纱团蘸浆擦缝至平实光滑。粘附在石面上的浆液随手用湿纱团擦净。4。9 养护：灌浆擦缝完成后，覆盖面层加以养护，养护时间不少于7天。4。10 打蜡：当水泥砂浆结合层达到强度后,方可进行打蜡.打蜡后，应使面层达到光滑洁亮。 第五章 ：质量保证措施5。1选用材质：品种、强度(配合比）及颜色，应符合设计要求和施工规范的规定. 5.2面层与基层的结合必须牢固,无空豉、裂纹等缺陷。5.3花岗岩面层:板块挤靠严密，无缝隙,接缝通直无错缝，表面平整洁净，图案清晰无痕。 5.4板块镶贴质量：任何一处独立空间的石板颜色一致，花纹通顺一致。石板缝痕与石板颜色一致,接缝饱满。 5.5铺设质量:排列有序，挤靠严密不显缝隙,表面洁净,颜色一致，结合牢固，厚度一致，上口平直。 5。6地漏坡度符合设计要求，不倒泛水,无积水,与地漏结合处严密整齐,拼接严密,接缝顺直。 5.7在花岗岩安装应整齐厚度一致。 5。8安装前要控制好标高控制点。以防根部有孔隙,不严密。 第六章 ：成品保护措施6。1铺设花岗岩时，注意不得碰坏水、电管路及其它设备.6.2运输材料时注意保护好周边设施。 6.3进行机磨花岗岩面层时，研磨的水泥废浆应及时清除，不得流入下水口，以防堵塞。 6。4磨石机应设罩面板,防止研磨时溅污周边设施，重要部位及设备应加覆盖。 6。5花岗岩地面施工完成后应封闭,不能封闭，应在面层上铺覆盖保护。 6。6防止油漆、刷浆污染已完工的花岗岩板。 6.7严禁在花岗岩地面上拌合砂浆、堆放油漆桶及其它杂物。第七章 :安全保证措施7.1牢固树立“安全第一的思想，编制切实可行的安全技术措施. 7.2工人进场前必须进行入场安全教育. 7.3建立现场安全生产班子,由项目负责人负责全面的安全工作，工地实行安全值班制度。 7.4一切电器设备、机械设备由专人操作、维护、保管，他人不得擅自操作，各工种必须持证上岗。 7.5施工现场的一切设施未经安全员及技术负责人同意,任何人不得擅自移动或拆除。 7.6机械操作人员必须带好劳动保护用品.电线架空,严禁在地上随意拖拉，更不得拖水施工，确保安全施工。第八章:文明施工8。1材料进场后,应严格按照指定的位置堆放。颜料进场后要专人、专库保管。8。2在同一房间进行交叉作业时，施工双方应注意协调、加强配合，不得出现相互干扰、损坏的现象. 8。3各分项工程施工完毕后应作好成品保护，尽量减少不必要的损失。 8。4不得随便移动消防设施的安装位置、不得损坏消防设施及各种管道。8。6制定文明施工制度，划分环卫包干区，做到责任到人。8.7每次交接班，应及时归堆清理，不得有无人过问的现象. 8.8施工班组长必须对班组作业区的文明现场负责。坚持谁施工，谁清理，做到工完场清.下班前必须清理干净。 8。9加强对职工进行入场前和施工过程的教育，提高文明意识,对文明施工自检制度。花岗岩铺砌现场平面图花岗岩排版大样图9
