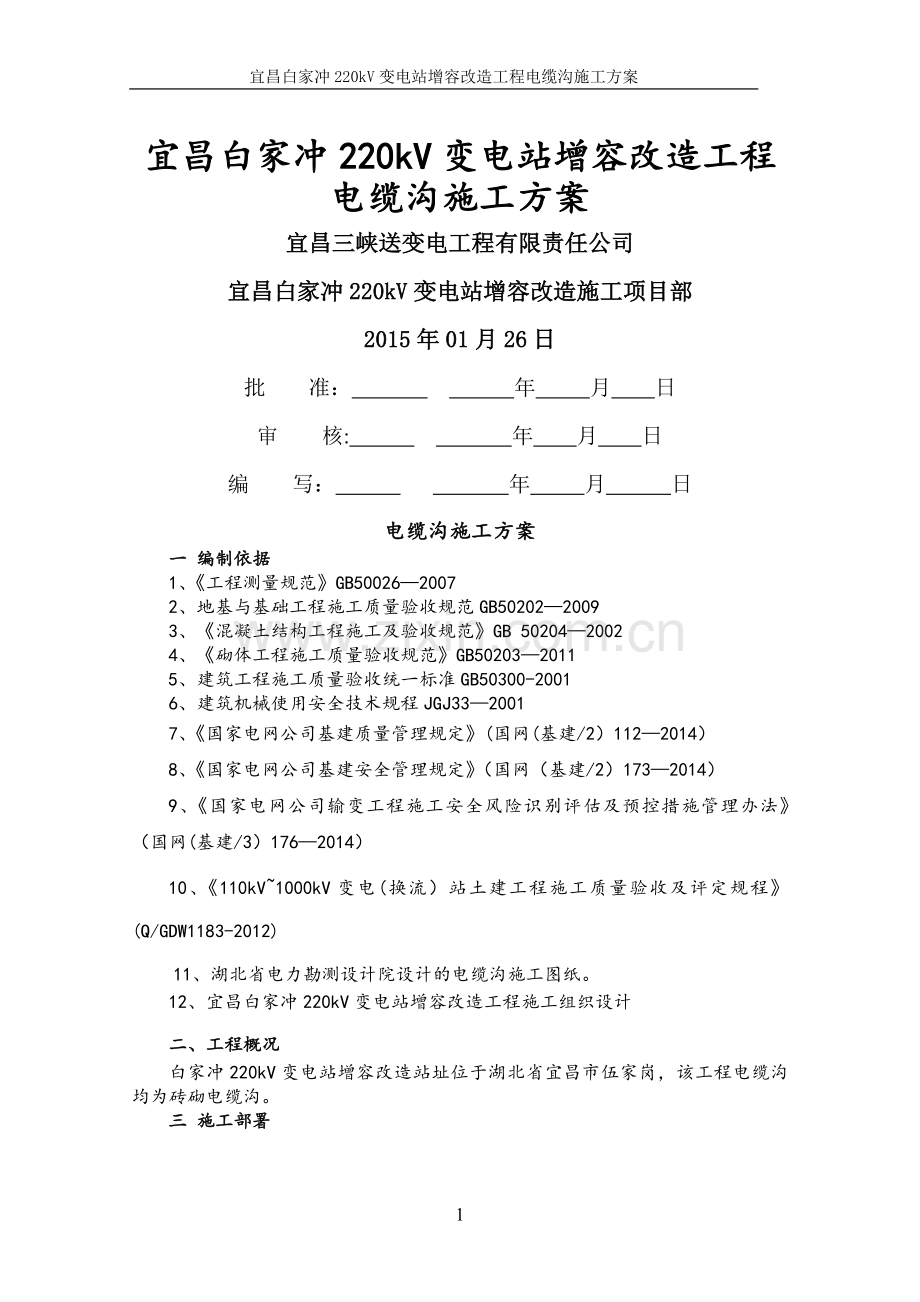

宜昌白家冲220kV变电站增容改造工程电缆沟施工方案
宜昌白家冲220kV变电站增容改造工程
电缆沟施工方案
宜昌三峡送变电工程有限责任公司
宜昌白家冲220kV变电站增容改造施工项目部
2015年01月26日
批 准： 年 月 日
审 核: 年 月 日
编 写： 年 月 日
电缆沟施工方案
一 编制依据
1、《工程测量规范》GB50026—2007
2、地基与基础工程施工质量验收规范GB50202—2009
3、《混凝土结构工程施工及验收规范》GB 50204—2002
4、《砌体工程施工质量验收规范》GB50203—2011
5、建筑工程施工质量验收统一标准GB50300-2001
6、建筑机械使用安全技术规程JGJ33—2001
7、《国家电网公司基建质量管理规定》(国网(基建/2）112—2014）
8、《国家电网公司基建安全管理规定》（国网（基建/2）173—2014）
9、《国家电网公司输变工程施工安全风险识别评估及预控措施管理办法》（国网(基建/3）176—2014）
10、《110kV~1000kV变电(换流）站土建工程施工质量验收及评定规程》(Q/GDW1183-2012)
11、湖北省电力勘测设计院设计的电缆沟施工图纸。
12、宜昌白家冲220kV变电站增容改造工程施工组织设计
二、工程概况
白家冲220kV变电站增容改造站址位于湖北省宜昌市伍家岗，该工程电缆沟均为砖砌电缆沟。
三 施工部署

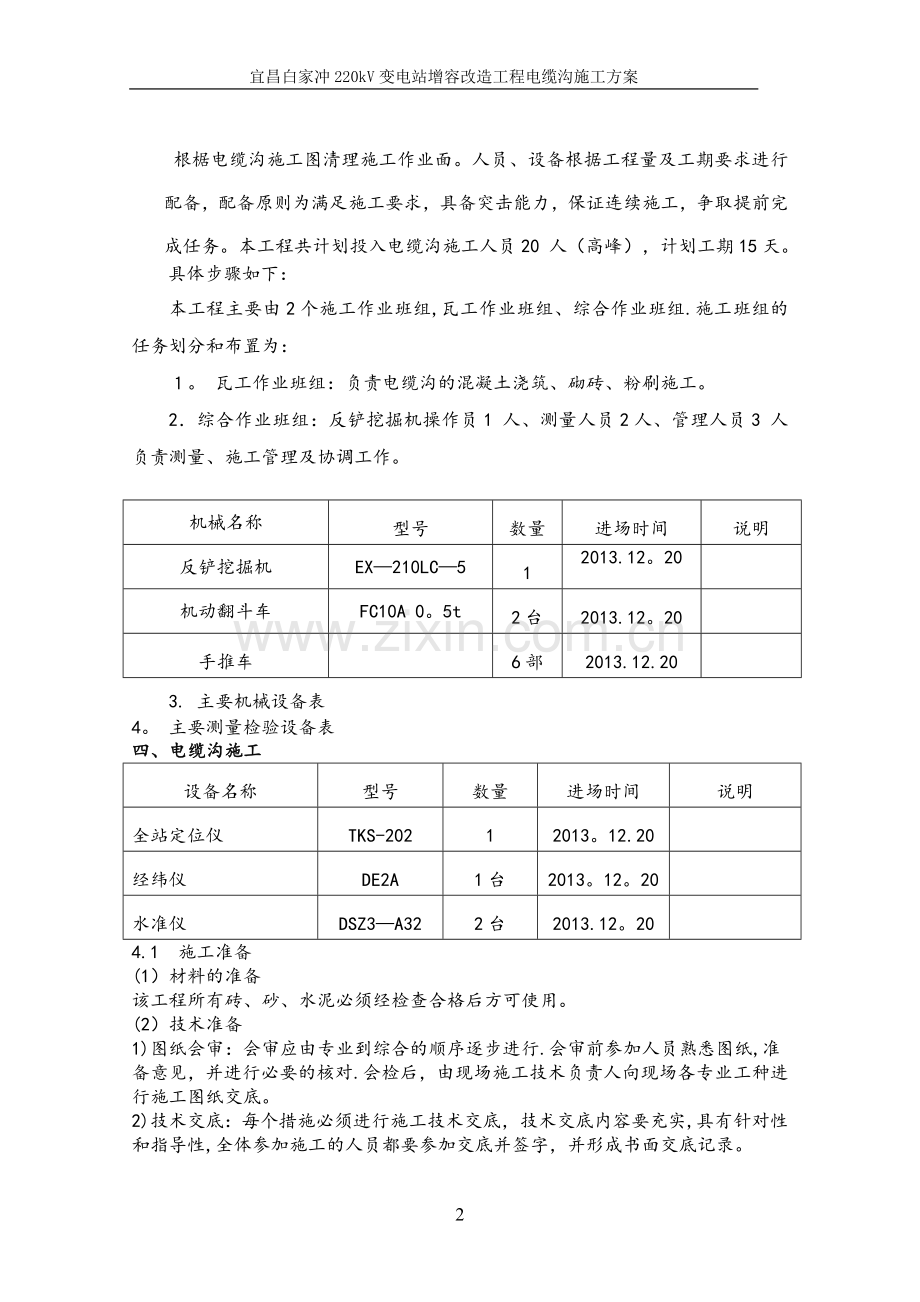

根椐电缆沟施工图清理施工作业面。人员、设备根据工程量及工期要求进行配备，配备原则为满足施工要求，具备突击能力，保证连续施工，争取提前完成任务。本工程共计划投入电缆沟施工人员20 人（高峰），计划工期15天。
具体步骤如下：
本工程主要由2个施工作业班组,瓦工作业班组、综合作业班组.施工班组的任务划分和布置为：
１。 瓦工作业班组：负责电缆沟的混凝土浇筑、砌砖、粉刷施工。
2．综合作业班组：反铲挖掘机操作员1 人、测量人员2人、管理人员3 人负责测量、施工管理及协调工作。
3. 主要机械设备表
机械名称
型号
数量
进场时间
说明
反铲挖掘机
EX—210LC—5
1
2013.12。20

机动翻斗车
FC10A 0。5t
2台
2013.12。20

手推车

6部
2013.12.20

4。 主要测量检验设备表
设备名称
型号
数量
进场时间
说明
全站定位仪
TKS-202
1
2013。12.20

经纬仪
DE2A
1台
2013。12。20

水准仪
DSZ3—A32
2台
2013.12。20

四、电缆沟施工
4.1　施工准备
(1）材料的准备
该工程所有砖、砂、水泥必须经检查合格后方可使用。
(2）技术准备
1)图纸会审：会审应由专业到综合的顺序逐步进行.会审前参加人员熟悉图纸,准备意见，并进行必要的核对.会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2)技术交底：每个措施必须进行施工技术交底，技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
3）定位放线:根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。
4.2　电缆沟基槽开挖
根据设计要求,基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主)进行验槽，并做好记录。
4。3　浇筑混凝土垫层
基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩.
4。4 电缆沟砌筑
本站电缆沟均为砖砌体电缆沟。砌体采用Mu10砖，Mu10水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆,拉10m通线进行砌筑。沟壁砌筑时应采取“三一”砌法，上下错缝,内外搓接，灰缝应横平竖直,厚薄均匀，水平灰缝应控制在8—12mm范围之内，具体数值由皮数杆确定.水平灰缝的砂浆饱满度不得小于80％，竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。
3。9　电缆沟压顶采用预制压顶
为了增加工艺效果，站内户外电缆沟压顶采用预制压顶。预制混凝土压顶混凝土强度符合设计要求。压顶安装前应用1：3水泥砂浆坐浆15mm找平，并应分段安装，每段长度不大于20m。 在每段两端以电缆沟轴线和标高为准，先各安装一块，以此为准沿上口两边拉线，安装其余压顶.压顶间留缝10mm,随安装随用1：2水泥砂浆嵌缝,原浆压光。柔性垫块应在盖板安装前设置,应确保每块盖板四角均有柔性垫块支撑。。
3。11　电缆沟粉刷
根据墙面粉刷厚度塌饼、冲筋，采用1：3 水泥砂浆打糙,1:2 水泥砂浆压光.粉刷前墙面要充分浇水湿润，混凝土面层采用108 胶水掺水泥素浆批浆。为保证电缆沟长方向粉刷的顺直及平整，在电缆沟顶面采用经纬仪测点弹中心控制线，电缆沟壁弹水平控制线，作为控制电缆沟粉刷面的基准线。为保证电缆沟粉刷棱角分明，应先做好两侧粉刷护角，粉刷电缆沟上部面层，再粉刷侧壁。电缆沟粉刷中,原材料应采用同一批次进场材料,拌合砂浆配比应统一、以保证电缆沟粉刷面色泽均匀一致。粉刷砂浆应在规定时间内用完，不允许用干水泥或砂浆干粉在粉刷层表面吸水。面层砂浆使用时不允许加水拌合，残余砂浆加水搅拌后，只允许做底层打糙。粉刷面层压光后，电缆沟应棱角通长顺直，沟壁平整，无砂眼、凹坑,抹纹,粉刷层色泽一致，无空鼓、龟裂。电缆沟顶粉刷宜每隔2m 垂直于长度方向镶贴分格条，以减少由于沟长而引起的收缩裂缝。
3。12　电缆沟底找坡、压光
电缆沟应根据设计要求进行找坡，采用水准仪测定坡度标高线,沟底塌饼,冲筋较厚部位采用细石混凝土找平,找坡混凝土与砂浆面层宜一次性完成。浇筑前应清理沟底积水、杂物，并进行扫浆.沟底混凝土采用铝合金直尺刮平，浇筑时应注意混凝土及砂浆，不得污染沟壁砂浆面层.掌握好混凝土面层水份,进行混凝土表面原浆压光，压光应在混凝土终凝前进行，应不少于3遍压光，压光后面层应无砂眼、凹坑、抹纹,表面应洁净、光滑.沟底找坡时，走水线缝沟中做，按1～2％的坡比纵向找坡，横向按2％找坡,严禁沟内积水。施工时，沟底走水线用A75的UPVC管或镀锌钢管，在沟底水泥砂浆初凝时，拉线依次把走水沟压出来，然后再其表面压光时，将其走水槽压光、圆滑。为了防止垃圾堵塞管道，在每一个入水口处，加盖滤水盖。
3。13　养护
电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7 天。
五、电缆沟盖板施工:
5.1　施工准备
（1)材料准备：预制盖板采用在专业生产厂集中购买,再运至施工现场进行安装，预制盖板必须有出厂合格证方可进场安装。
（2)技术准备
1）图纸会审。会审应由专业到综合的顺序逐步进行。会检前参加人员熟悉图纸，准备意见,并进行必要的核对。会审后，由现场施工技术负责人向现场各专业工种进行施工图纸交底.
2）技术交底.每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字,并形成书面交底记录。
5。2　盖板安装
运输时应考虑盖板受力方向，盖板反向受力，容易造成盖板断裂，将盖板搁置在电缆沟上,电缆沟两头采用经纬仪每20m 左右定点。拉线调整盖板顺直及平整度。盖板搁置点底部搁置3mm 厚橡胶皮垫，用以调整盖板的稳定性及表面平整度。安装前，同测量员用墨线放出每块板位置，再按相应位置将盖板抬至压顶上。
六、沟槽回填施工
电缆沟回填结束后，应及时回填，回填前应先清除槽底积水和杂物，沟槽两侧同步人工回填高差不超过0.3m，采用电动夯进行压实,回填土密实度按规范要求压实。回填时，按基坑的排水方向，由高至低分层进行，分层厚度不小于0。3m.沟槽内不得回填淤泥质土或含有机物的大块状物。
七、质量标准
1、施工容许偏差
1.1 沟道砌筑：砌体留槎对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小高度的2/3;砌体砂浆饱满度砌体水平灰缝的砂浆饱满度不得小于80％;砌体上下错缝砌体中长度每300mm范围内4皮～6皮砖的通缝小于或等于3处,且不在同一面墙体上；砌体接槎接的槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直，竖向灰缝不得出现透明缝、瞎缝和假缝;沟道上口平直顺直；沟道排水沟面严密，无明显进水；沟底排水畅通,无明显积水;沟道中心线位移≤20mm；沟道顶面标高0～－10mm;沟道截面尺寸±15mm；沟道壁厚±5mm；沟内侧平整度≤8mm。
1。2 沟道抹灰:层粘结及面层质量抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝基层；表面抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿；抹面M7。5水泥砂浆；操作要求抹灰工程应分层进行。当抹灰总厚度大于或等于30mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于150 mm、普通抹灰表面应光滑、洁净、接槎平整;立面垂直度≤4mm；表面平整度≤4mm；阴阳角方正≤4mm；分格条（缝)直线度≤4mm。
2、标准工艺应用

0101030800
电缆沟

102

0101030801
砖砌体沟壁
采用
103
0101030802
现浇混凝土沟壁
采用
104
0101030803
电缆沟预制压顶
采用
105
0101030804
预制电缆沟盖板
采用
八、安全文明施工及风险管控
8.1安全措施
（1)搅拌机电源箱等要挂安全警示牌，材料仓库、工具房、加工棚等要设立消防设施，划分责任区,明确责任人.施工电源要严格按三级配电，二级保护由专人操作。
(2)基坑、孔洞也要加设防护措施，施工人员及设备须通过的沟道要设通道或过路桥。
8.2文明施工和环境保护
（1)工程所用材料须按平面布置图临时堆码。
（2）施工道路要畅通，水电线路要整齐有序，布局合理，各种机械完好整洁，安全防护装置完备，施工现场杂物废料及时清运处理。
（3）工作时严禁饮酒、斗欧，着装要整齐，配戴必要的劳动保护用品，遵章守法。
(4）加强环保意识,施工噪声要符合环保要求，施工现场的剩余材料要及时清运，做到“工完、料尽、场地清”。
(5）禁止直接焚烧垃圾，施工垃圾要集中堆放在指定点,集中统一处理。
(6）禁止随意倾倒，污染环境。
(7）施工过程中做好现场安全保卫工作，配专人管理且采取必要的防盗措施，建立和执行防火管理制度，设置符合要求的消防设施并保持完好状态，使用易燃易爆材料时，采用相应的消防安全措施。
(8）施工作业区干净、整齐,办公生活区明亮、清洁，图表上墙，礼貌接待来访人员。
8。3、电缆沟施工危险点分析及风险管控措施
工序
作业内容及部位
风险可能导致的后果
固有风险评定值D1
固有风险级别
预控措施
电缆沟施工
6。3.1电缆沟挖方
机械伤害高处坠落
54
2
（1） 当使用机械挖槽时，指挥人员应在机械臂工作半径以外，并应设专人监护。人工挖土时，应根据土质及电缆沟深度放坡，电缆沟基槽两侧设排水沟或集水井，开挖过程中或敞露期间应防止沟壁塌方。
（2）挖方作业时,相邻人员应保持一定间距，防止相互磕碰，所用工具完整、牢固。挖出的土应堆放在距坑边0.8m以外，其高度不得超过1。5m。
（3）沟槽边应设提示遮栏和警示牌,防止人员不慎坠入。
（4)孔洞及沟道临时盖板使用4～5mm 厚花纹钢板（或其他强度满足要求的材料，盖板强度10kPa）制作并涂以黑黄相间的警告标志和禁止挪用标识。盖板下方适当位置（不少于4 处）设置限位块，以防止盖板移动。盖板边缘应大于孔洞（沟道)边缘100mm ,并紧贴地面。
（5）孔洞及沟道临时盖板因工作需要揭开时，孔洞（沟道）四周应设置安全围栏和警告牌，根据需要增设夜间警告灯,工作结束应立即恢复.

6。3.2电缆沟垫层施工
其他伤害
18
1
垫层施工时，电缆沟槽内和槽上人员应相互配合，严禁混凝土直接倾倒。
九、强制性条文执行按强制性条文专项方案中强制性条执行计划表执行。
十、通病防治按专项通病防治措施执行
