挂网客土喷播施工方案.doc

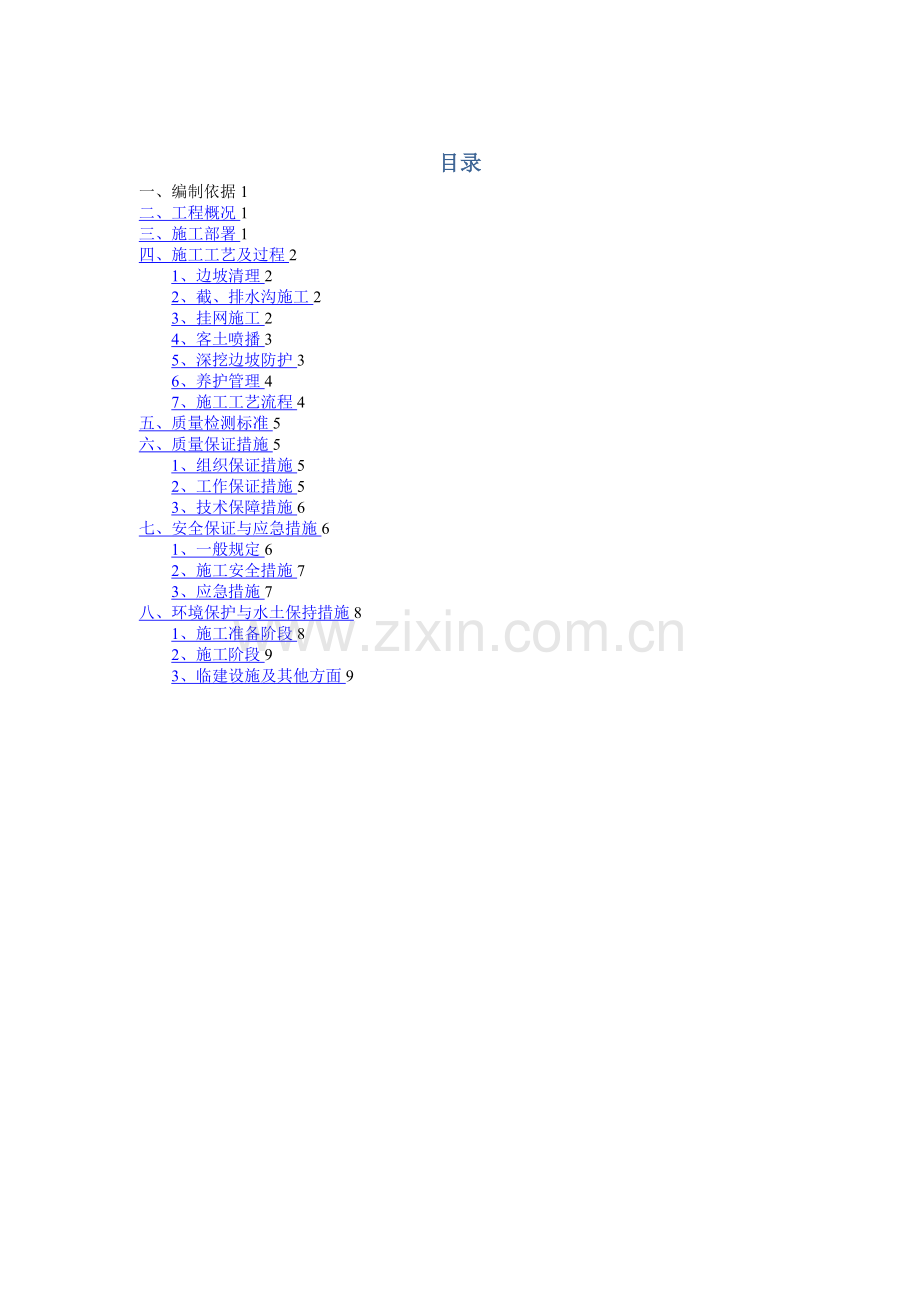

目录一、编制依据1二、工程概况1三、施工部署1四、施工工艺及过程21、边坡清理22、截、排水沟施工23、挂网施工24、客土喷播35、深挖边坡防护36、养护管理47、施工工艺流程4五、质量检测标准5六、质量保证措施51、组织保证措施52、工作保证措施53、技术保障措施6七、安全保证与应急措施61、一般规定62、施工安全措施73、应急措施7八、环境保护与水土保持措施81、施工准备阶段82、施工阶段93、临建设施及其他方面9 麻城至武穴高速公路第MWTJ-3合同段 挂网客土喷播施工方案挂网客土喷播施工方案一、编制依据1、湖北省交通规划设计院编制的第MWTJ3合同段两阶段施工图设计；2、公路路基施工技术规范(JTG/T F502011)；3、公路工程质量检验评定标准(JTG F80/12004）;4、公路工程施工安全技术规程(JTJ076-95）；5、高速公路施工标准化技术指南。二、工程概况麻城至武穴高速公路第三合同段起点位于蕲春县横车镇，起点桩号K95+020，终点位于武穴市四望镇以南与沪渝高速公路十字交叉，桩号K140+870，修建武穴枢纽互通，并与武穴长江公路大桥对接，路线全长45.843公里。挂网客土喷播应用于路堑高边坡防护,本合同段工程总量约为30万m2 。三、施工部署1、施工前，全线已完成导线点、水准点测量数据的复测,并在线路附近增设了导线点与水准基点.2、施工用水取自自然沟渠，按照标准化要求设置蓄水池.施工用电接入当地电网，以外电为主、自发电为辅,始终保持自发电的能力，避免停电对施工的影响。3、人员配备本工程开工前，由项目总工组织全体技术人员,包括测量、质检、试验、材料相关人员,熟悉施工图纸,了解施工内容。由工程技术部负责人向施工队技术员进行技术交底.4、施工机械设备施工机械设备已进场，技术状况良好.5、材料准备挂网喷播用铁丝网统一采用正六边形、机编双扭结单层14号镀锌铁丝网，网目边长不大于5cm；铆钉采用B18和B12的主铆钉与辅助铆钉，长度分别为120cm和80cm，根据边坡实际地质情况可适当进行调整，所有材料已准备齐全，已具备施工条件。6、其它准备工作1）资料齐全,测量到位,预埋件位置准确;2)发电机试运行以防停电。四、施工工艺及过程挂网客土喷播工艺见：施工工艺流程图挂网客土喷播技术是先将镀锌网自上而下固定在边坡上,然后将客土（植物生存的基本材料）、纤维、长效缓释性肥料和种子等按一定比例配合,加入专用设备中充分混合搅拌后，通过空气压缩机压缩空气喷射到坡面上形成所需要的生长基础.1、边坡清理清除作业面杂物及松动岩块，对坡面转角处及坡顶的棱角进行修整，使之呈弧形，尽可能将作业面平整,以利于客土喷播施工，同时增加作业面绿化效果.保证施工作业面边坡坡度为1：1。对于光滑岩面，可在作业面上每隔一定高度开一横向槽，以增加作业面的粗糙度，使客土对作业面的附着力加大，避免客土下滑。2、截、排水沟施工作业面排水系统的设置是否恰当和合理直接关系到作业面植被的生长环境，对于长、大边坡,坡顶、坡脚以及平台均需要设置排水沟。并根据作业面水流量的大小考虑是否设置坡面排水沟.3、挂网施工挂网客土喷播采用正六边形、机编双扭结单层14号镀锌铁丝网，网目边长不大于5cm.铆钉采用B18和B12的主铆钉与辅助铆钉，长度分别为120cm和80cm,若边坡岩性破碎、松散,可适当增加其长度用,以固定镀锌铁丝网。主铆钉按纵横向间距2m控制,辅助钉按纵横向间距1m控制，即每相邻两主铆钉间有4根辅助钉。挂网施工时首先自上而下打入铆钉，然后放卷铁丝网进行挂网施工，相邻两卷镀锌铁丝网分别用铁丝绑扎连接固定,两网交接处要求有20cm的重叠。4、客土喷播（1)、配制客土基材混合物基材混合物由绿化基材、纤维、植壤土等按一定比例混合而成；绿化基材由有机质、土壤结构改良剂等材料制成,根据实际特点进行标准试验，选定配合比;植壤土选用工程地原有的地表土或附近农田土进行粉碎过8mm筛,含水量20，风干过筛后的植壤土应采取防水措施;纤维就地取秸秆、树枝等粉碎成1015mm长，含水应采取防水措施,含水量20。本合同段基材混合物的配合比选用为绿化基材:纤维:植壤土=1:2：2 （体积比）.(2）、客土喷植的厚度选择客土喷播厚度根据本合同段边坡的岩质情况、年降雨量及挖方边坡坡度，宜采用1012cm左右的喷播厚度，在岩性破碎、硬坡段喷层厚度可根据实际情况适当进行调整.（3)植物种子的选择根据施工作业面土壤或岩面性质、当地气候条件、施工季节,并结合各种植物生长特性选择根系发达的草本植物及乔、灌木种子，并增加当地类似地貌作业面上的同类树种,使次生植被在今后的数年内逐渐与自然生态植被融合，不显人工雕琢的痕迹。（4）、客土喷播选用专业客土喷播机,设备就位后，调节输送泵压力、出风量，使混合料均匀喷射至坡面,自上而下分两次实施喷播，第一次喷播5cm厚,待客土稳定后（1020min）再喷播至设计厚度,在岩性破碎、硬坡段喷层厚度可适当增加。（5）撒播施工完毕后,用30g/m2的无纺布覆盖好,加强管理,适时适度进行喷水、补种、清除杂草及病虫害的防治，当幼苗植株长到56cm或23片叶时便可揭去无纺布,以保证幼苗的正常生长.5、深挖边坡防护（1）对于深挖边坡防护施工须自上而下、逐级开挖，每开挖一级、防护一级，每级台阶高度8m左右,避免边坡长时间裸露；（2)石方开挖时严禁采用峒室爆破,近边坡部分应采用光面爆破；（3）施工过程中,应根据地形特征设置边坡控制点,根据开挖情况随时进行地质核查,并对边坡稳定性进行监测；(4)主要检测项目：坡顶地面调查,主要调查地表土体有无裂缝发生，及时排除裂缝中的水并封堵裂缝，防止地表水下渗；边坡坡面调查，边坡开挖过程中应记录开挖断面的地质剖面，观测坡面岩层产状，节理发育状况及地下水出露情况，若遇到结构面组合不利于边坡稳定、地下水涌出等情况应及时采取应急措施；观测标测量,定期进行各观测点的平面及高程测量(精确至毫米），如观测到变形连续增加应认真研究边坡稳的定性，采取必要的应急措施。6、养护管理撒播施工完毕后，用30g/m2的无纺布覆盖好,加强管理,适时适度进行喷水、补种、清除杂草及病虫害的防治，当幼苗植株长到56cm或23片叶时便可揭去无纺布，以保证幼苗的正常生长。7、施工工艺流程施工准备养护管理客土喷播配置客土基材混合物挂网施工边坡清理客土挂网喷播施工工艺流程图五、质量检测标准项目允许偏差检查方法和频率铆钉长度符合设计要求尺量：每20m检查5根间距（mm)20尺量:每20m检查5根喷层厚度平均厚设计厚，60%检查点的厚度设计厚,最小厚度0.5设计厚,且不小于设计规定尺量或雷达断面仪：每10m检查2个断面，每3m检查2个点铁丝网搭接搭接长度应不小于一个网格间距或20cm抽检六、质量保证措施施工前，组织全体施工人员认真学习施工质量标准，加强质量教育，强化职员质量意识，建立以总工程师为核心的质量检查，监督保障体系,每道工序完工后须经施工班级自检、质检工程师检查合格后，方可报监理检查,合格后方能进行下一道工序施工，严禁不合格工序流入下道工序之中。1、组织保证措施（1）人员保障成立项目经理部、分部、专业作业队三级管理机构，在公司范围内选拔有丰富经验的技术工人参与到本工程施工，保证本工程的施工质量。（2）财务保障健全财务体制，配齐财务人员，完善财务制度，严格控制非生产性开支，全力保障资金用于工程和职工、劳工的工资发放上。(3)物资保障依据施工进度计划,保证材料按时到达，经检验合格并办理相关手续后使用,杜绝劣质材料进场。（4）设备保障在全公司范围内抽调精良的设备投入到本工程的施工中来，并储备一定数量的设备配件满足正常保养和维修的需要，以保证本工程保质按期完成。2、工作保证措施（1)质量检测措施成立工程技术部、质量管理部和中心试验室，建立项目部、分部、专业施工队三级自检体系，分部分项工程严格自检、互检、交接检制度,配备足够的技术力量和先进的仪器设备，采用新版本技术规范和验收标准与监理工程师一道严把质量监测关。（2）测量根据设计图纸给定的测量基线和坐标，利用全站仪进行定位和施工放样，利用水准仪进行标高控制，坚持测量三级复核制度，不经换手复核的测量结果无效。（3)严格监理程序原材料一律采用驻地办审批的原材料，以保证砼施工质量.每道工序自检合格后及时报请监理工程师抽验，抽验合格、签字同意后方可进行下道工序。3、技术保障措施（1)优化施工组织设计，做到科学施工;信息反馈及时,适时调整和优化施工计划，确保工序按时或提前完成。（2)编制详细的实施性施工组织设计和各分项工程施工方案，编制施工作业指导书，报监理工程师批准后指导施工.(3)做好图纸会审、工前技术交底、工中检查指导和工后总结评比工作，使每道工序有标准、有验收、有结论。(4)加强工程试验与检验工作，建立台帐和施工记录，优选工程施工配合比，经监理工程师批准后执行。（5）做好施工测量放样工作，坚持换手复测,确保路线及各构件定位准确。(6）实行项目总工程师技术岗位负责制,对技术总负责,行使技术否决权。七、安全保证与应急措施1、一般规定（1)工序开工前，详细核对设计文件，根据施工地段的地形、地质、水文、气象等资料，制定相应的安全技术措施。做好施工技术交底的安全注意事项。同时，加强与气象、水文等部门的联系，及时掌握气温、雨雪和汛情等预报，做好防范工作。(2）认真贯彻执行质量认证体系中安全控制程序,使安全管理程序化、规范化、制度化。(3)对项目施工人员进行安全技术教育,熟知和遵守本工种的各项安全技术规程、规范.对于从事电气、起重、建筑登高架设作业、焊接、车辆驾驶、爆破等特殊工种的人员,应经过专业培训，获得合格证书后,方准持证上岗。(4）操作人员上岗前，必须按规定穿戴防护用品,施工负责人和安全检查员应随时检查劳动防护用品的穿戴情况，不按规定穿戴防护用品的人员不得上岗.（5)、建立安全奖惩制度,利用经济杠杆提高全员的安全生产意识，充分调动安全生产积极性.(6)实行事故报告制度，无论何时，一旦发生危害工程安全事故时,应采取应急措施，开展施救，并及时将事故情况报告监理单位和业主。2、施工安全措施（1)施工前，组织全体施工人员学习，加强安全教育,强化安全意识.（2)全体施工人员在喷播作业进行时必须戴安全帽、穿作业保护鞋,边坡上喷播必须系安全带、安全绳，并检查所用工具是否完好无损。（3）持网时施工人员须系安全绳,安全绳固定物体为钢钎、树木等，并确保稳固。（4）打钻打钉时，应从上往下打，安全带钩在稳固的固定物上。（5）安全带必须定期更换.(6）施工用电以发电机为辅,发电时必须检查好柴油机是否漏油、电线是否完好。（7)施工现场要有明显安全标志。与别的施工队交叉作业时，应协调好双方之间的合作。（8)施工前对坡面要进行详细调查,发现不稳定的坡体时，要做好安全防护措施，同时做好人员疏散设立警告标记。3、应急措施(1） 危险源监控加强对从事高处作业人员的安全教育和安全加强对高处作业、临边防护等进行安全检查，做到早发现、早报告、早处置,避免事故的发生。(2） 预防措施加强对高处作业人员的体检，严禁患有高血压病、心脏病、贫血、癫痫病等不适合高处作业的人员从事高处作业；对疲劳过度、精神不振和思想情绪低落人员要停止高处作业；严禁酒后从事高处作业.高处作业人员的个人着装要符合安全要求。如，根据实际需要配备安全帽、安全带和有关劳动保护用品；不准穿高跟鞋、拖鞋或赤脚作业;如果是悬空高处作业要穿软底防滑鞋.按规定要求支搭各种脚手架，做好现场安全防护工作.按规定要求设置安全网。 高处作业必须系安全带，登高作业前，必须检查脚踏物是否安全可靠。八、环境保护与水土保持措施1、施工准备阶段（1)施工临时用地规划、布置应充分考虑环境保护的要求,全面规划、合理布局、统筹安排建设用地，堆料场远离饮用水源地、水井、河、渠、池塘等地表水体。混凝土拌和场、预制场、机械加工点尽量远离居民集中点，并采取适当的防范和隔离措施。（2)加强施工管理,尽最大可能保护红线外施工沿线的地表植被、土地和沿线生态环境.（3）为避免机械设备碾压农田、破坏林地和地表植被,应对机械、车辆行使车道及范围做标识和划定，禁止车辆随意在划定范围外有地上覆盖物的地面穿行。对已经被车辆碾压破坏的地表应及时植草覆盖,确保场地内无裸露表土。（4)做好施工便道和施工场地的防护工作，保护自然景观，减少水土流失.新修便道尽量少占耕地、少砍伐树木、少破坏植被，最大限度地减轻对自然景观的破坏。(5）在工地及周边设立爱护野生动物和自然植被的宣传牌，施工工人进场后,立即进行生态保护教育，明确保护责任。严禁施工人员乱砍滥伐、偷伐盗猎、肆意捕食鱼类、鸟类及其它野生动物.2、施工阶段(1）规范施工操作，减少对河道、河岸、水体的影响。修筑完毕后及时清除临时工程的堆积物，并将施工中产生的废浆、弃土和废弃物及时运到弃渣场,恢复河道河岸.生活垃圾、施工废料应尽量分类回收，集中堆放和处理。(2）旱桥施工中只允许砍伐墩、台永久施工部分的植被,桥跨范围的植被不得砍伐、清除，高大乔木（若高于梁底)应迁植或修剪高出部分的枝干。尽可能保留桥跨部分的原生植被，减少桥梁墩、台施工对地表原生植被的破坏.(3)桥梁附近的施工营地或施工现场应尽量远离水体.若不得不布设在水体附近，产生的污水、粪便严禁排入水体，生活污水、粪便必须经化粪池处理.（4）施工机械需严格检查，防止漏油.禁止将污水、垃圾直接抛入水体，应收集后与大桥工地上的污染物一并处理。（5)施工时注意保护桥跨下的自然植被，施工后清理废弃物，在附近补种一定数量的本地乔木，减少人为活动的痕迹，尽早恢复自然景观。(6）保证动物通行,原有野生动物通道不得阻隔和破坏，不得在动物通道附近设置噪声大、光照强的施工场地。3、临建设施及其他方面（1）保护土地资源，工程完工后采取措施恢复临时用地和施工便道.（2）施工结束后,沿线施工营地、施工便道、拌和站、预制场等临时占地以及弃渣场应复垦或恢复林、草植被。（3)施工过程中产生的废水和生活污水不得直接排入饮用水源、养殖水体、农田灌溉水体.粪便、污水必须经化粪池收集处理,清液还田，底泥定期抽运。食堂污水应先经过隔油池隔油除渣，然后排入化粪池处理。清洗器具的含油废水应通过沉淀池回收处理。(4）合理规划施工场地内各种机械设备，尽量采用低噪声设备。加强对机械设备的日常维修和保养，每日检查,每周保养。确保良好的运行状态，维持最低噪声的运行状态。（5）按照“安全、环保、文明、适用”的原则进行施工营地和场地建设，随时保持施工营地和场地整洁、卫生、有序.(6)妥善处理各种固体废弃物，防止污染。废弃的零碎料件、边角料尽量充分利用，水泥袋、包装箱等纸制品全部回收。9中铁十一局集团
