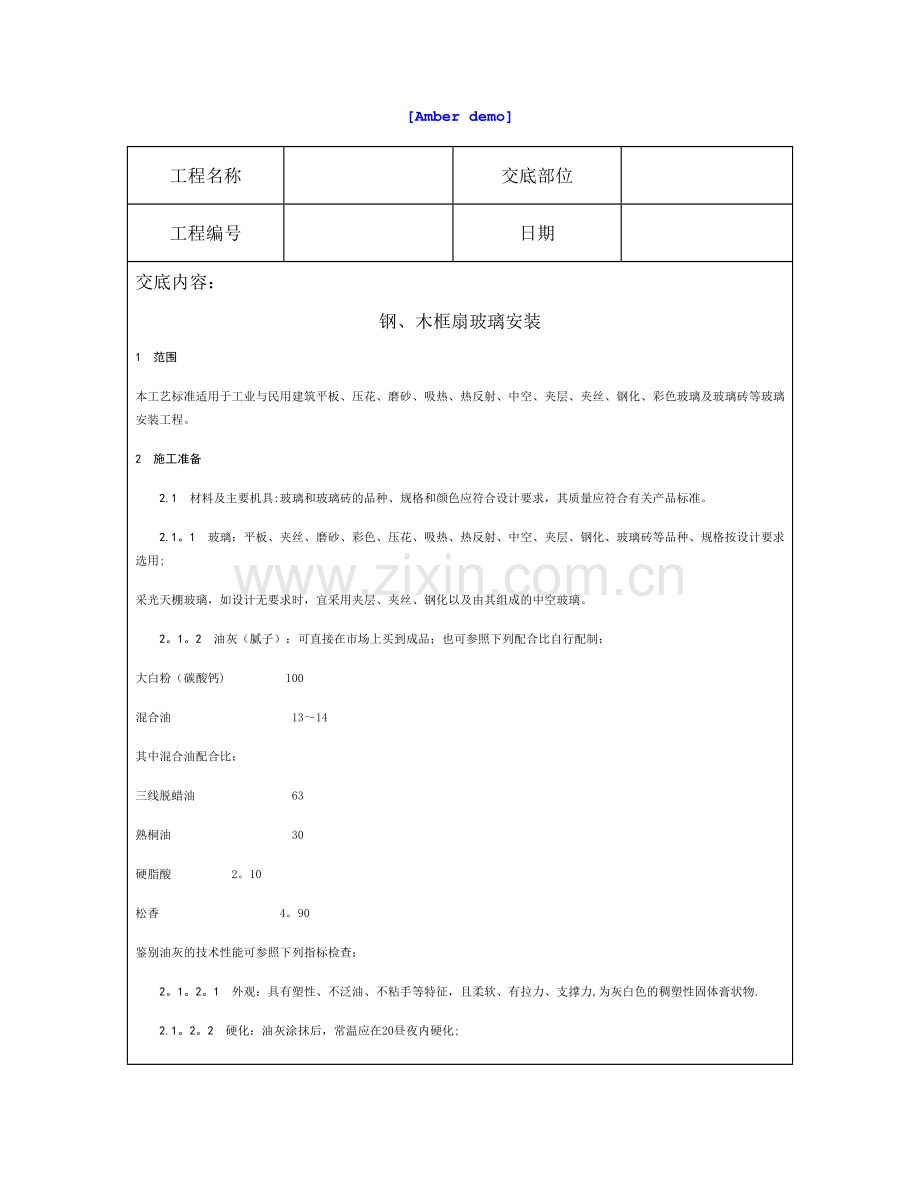

技术交底资料-8.门窗工程-钢、木框扇玻璃安装.doc

Amber demo工程名称交底部位工程编号日期交底内容：钢、木框扇玻璃安装1 范围本工艺标准适用于工业与民用建筑平板、压花、磨砂、吸热、热反射、中空、夹层、夹丝、钢化、彩色玻璃及玻璃砖等玻璃安装工程。2 施工准备 2.1 材料及主要机具:玻璃和玻璃砖的品种、规格和颜色应符合设计要求，其质量应符合有关产品标准。 2.1。1 玻璃：平板、夹丝、磨砂、彩色、压花、吸热、热反射、中空、夹层、钢化、玻璃砖等品种、规格按设计要求选用;采光天棚玻璃，如设计无要求时，宜采用夹层、夹丝、钢化以及由其组成的中空玻璃。 2。1。2 油灰（腻子）：可直接在市场上买到成品；也可参照下列配合比自行配制：大白粉（碳酸钙) 100 混合油 1314 其中混合油配合比：三线脱蜡油 63 熟桐油 30 硬脂酸 2。10 松香 4。90 鉴别油灰的技术性能可参照下列指标检查： 2。1。2。1 外观：具有塑性、不泛油、不粘手等特征，且柔软、有拉力、支撑力,为灰白色的稠塑性固体膏状物. 2.1。2。2 硬化：油灰涂抹后，常温应在20昼夜内硬化; 2。1。2。3 延展度:5566mm； 2。1。2。4 冻融：30每次6小时，反复5次不裂、不脱框； 2。1。2.5 耐热：60每次6小时，反复5次不流、不淌、不起泡; 2。1。2.6 粘结力:不小于00。5MPa。 2。1.3 其他材料:红丹、铅油、玻璃钉、钢丝卡子、油绳、橡皮垫、木压条、煤油等。 2.1。4 主要机具;工作台、玻璃刀、尺板、钢卷尺（ 3m)、木折尺、克丝钳、扁铲、油灰刀、木柄小锤、方尺、棉丝或抹布、毛笔、工具袋、安全带等设备。 2。2 作业条件： 2.2.1 玻璃应在内外门窗石金安装后，经检查合格，并在涂刷最后一道油漆前进行安装。玻璃隔断的玻璃安装，也应参照上述规定进行安装。 2。2.2 钢门窗花正式安装玻璃前,要检查是否有扭曲及变形等情况,应整修和挑选后，再安装玻璃。 2。2。3 玻璃安装前应按照设计要求的尺寸并参照实测尺寸,预先集中裁制，裁制好的玻璃，应按不同规格和安装顺序码放在安全地方备用.对于集中加工后进场的半成品，应有针对性的选择几樘进行试安装,提前核实来料的尺寸留量,长宽各应缩小l个裁口宽的四分之一(一般每块玻璃的上下余量3mm,宽窄余量4mm)，边缘不得有斜曲或缺角等情况,必要时应做再加工处理或更换。铝合金框、扇玻璃裁割尺寸应符合国家标准，并满足设计及安装要求(详见铝合金框、扇玻璃安装工艺）。 2.2。4 由市场买到的成品油灰，或者使用熟桐油等天然干性油自行配制的油灰，可直接使用；如用其他油料配制的油灰,必须经过试验合格后方可使用,以防造成浪费。3 操作工艺 3。1 工艺流程： 玻璃挑选、裁制 分规格码放 安装前擦净 刮底油灰 镶嵌玻璃 刮油灰，净边 3。2 将需要安装的玻璃，按部位分规格、数量分别将已裁好的玻璃就位;分送的数量应以当天安装的数量为准,不宜过多，以减少搬运和减少玻璃的损耗. 3。3 一般安装顺序应先安外门窗，后安内门窗，先西北面后东南面的顺序安装；如劳动力允许，也可同时进行安装。 3.4 玻璃安装前应清理裁口。先在玻璃底面与裁口之间，沿裁口的全长均匀涂抹13mm厚的底油灰，接着把玻璃推铺平整、压实，然后收净底灰。 3。5 玻璃推平、压实后，四边分别钉上钉子，钉子的间距为150200mm，每边应不少于2个钉子,钉完后用手轻敲玻璃,响声坚实,说明玻璃安装平实;如果响声拍拉拍拉，说明油灰不严，要重新取下玻璃，铺实底油灰后，再推压挤平，然后用油灰填实，将灰边压平压光；如采用木压条固定时,应先涂一遍干性油，并不得将玻璃压得过紧。 3。6 钢门窗安装玻璃,应用钢丝卡固定，钢丝卡间距不得大于300mm，且每边不得少于2个,并用油灰填实抹光；如果采用橡皮垫，应先将橡皮垫嵌入裁口内,并用压条和螺丝钉加以固定。 3。7 安装斜天窗的玻璃，如设计无要求时，应采用夹丝玻璃，并应从顺流水方向盖叠安装，盖叠搭接的长度应视天窗的坡度而定，当坡度为1/4或大于1/4时,不小于30mm；坡度小于1/4时，不小于50mm，盖叠处应用钢丝卡固定，并在缝隙中用密封膏嵌填密实;如采用平板玻璃时，要在玻璃下面加设一层镀锌铅丝网。 3。8 如系安装彩色玻璃和压花玻璃，应按照设计图案仔细裁割，拼缝必须吻合，不允许出现错位松动和斜曲等缺陷。 3。9 玻璃砖的安装应符合下列规定： 3。9.1 安装玻璃砖的墙、隔断和顶棚的骨架,应与结构连接牢固。 3。9。2 玻璃砖应排列均匀整齐,图形符合设计要求，表面平整，嵌缝的油灰或密封膏应饱满密实。 3。10 阳台、楼梯间或楼梯栏板等围护结构安装钢化玻璃时，应按设计要求用卡紧螺丝或压条镶嵌固定;在玻璃与金属框格相连接处，应衬垫橡皮条或塑料垫. 3。1.1 安装压花玻璃或磨砂玻璃时，压花玻璃的花面应向外,磨砂玻璃的磨砂面应向室内。 3。12 安装玻璃隔断时,隔断上柜的顶面应有适量缝隙，以防止结构变形，将玻璃挤压损坏。 3。13 死扇玻璃安装,应先用扁铲将木压条撬出,同时退出压条上小钉子，并将裁口处抹上底油灰,把玻璃推铺平整，然后嵌好四边木压条将钉子钉牢，将底灰修好、刮净. 3.14 安装中空玻璃及面积大于0.65m2的玻璃时，安装于竖框中玻璃,应放在两块定位垫块上，定位垫块距玻璃垂直边缘的距离官为玻璃宽的 1/4，且不宜小于150mm。安装窗中玻璃,按开启方向确定定位垫块位置，定位垫块宽度应大于玻璃的厚度，长度不宜小于25mm,并应符合设计要求。 3。15 铝合金框扇玻璃安装时。玻璃就位后，其边缘不得与框扇及其连接件相接触，所留间隙应符合有关标准的规定.所用材料不得影响泄水孔;密封膏封贴缝口，封贴的宽度及深度应符合设计要求,必须密实、平整、光洁。 3.16 玻璃安装后,应进行清理，将油灰、钉子、钢丝卡及木压条等随平清理干净,关好门窗. 3。17 冬期施工应在已安装好玻璃的室内作业,温度应在正温度以上；存放玻璃的库房与作业面温度不能相差过大,玻璃如从过冷或过热的环境中运入操作地点,应待玻璃温度与室内温度相近后再行安装；如条件允许，要将预先裁割好的玻璃提前运入作业地点。外墙铝合金框、扇玻璃木宜冬期安装.4 质量标准 4。1 保证项目： 4。1.1 玻璃品种、规格、色彩、朝向及安装方法等必须符合设计要求及有关标准的规定. 4。1.2 玻璃裁割尺寸正确,安装必须平整、牢固，无松动现象。 4.2 基本项目： 4.2.1 油灰底灰饱满,油灰与玻璃、裁口粘结牢固，边缘与裁口齐平，四角成八字形，表面光滑,无裂缝、麻面和皱皮； 4.2。2 固定玻璃的钉子或钢丝卡的数量应符合施工规范的规定,规格应符合要求,并不得露出油灰表面。 4.2。3 木压条镶钉应与裁口边沿紧贴齐平，割角整齐，连接紧密，不露钉帽. 4。2。4 橡皮垫与裁口、玻璃及压条紧贴，整齐一致。 4。2.5 玻璃砖排列位置正确，均匀整齐，嵌缝应饱满密实，接缝均匀平直。 4。2.6 彩色玻璃、压花玻璃拼装的图案、颜色应符合设计要求，接缝吻合. 4。2.7 玻璃安装后表面应洁净,无油灰.浆水、密封膏、涂料等斑污，有正反面的玻璃安装的朝向应正确。5 成品保护 5。1 凡已经安装完门窗玻璃的栋号,必须派专人看管维护，每日应按时开关门窗，尤其在风天，更应注意，以减少玻璃的损坏。 5。2 门窗玻璃安装后，应随手挂好风构或插上插销，防止刮风损坏玻璃，并将多余的破碎的玻璃及时送库或清理干净。 5。3 对于面积较大、造价昂贵的玻璃，宜在栋号交验之前安装，如需要提前安装时,应采取妥善的保护措施，防止损伤玻璃而造成损失。 5。4 玻璃安装时,操作人员要加强对窗台及门窗口抹灰等项目的成品保护.6 应注意的质量问题 6。1 底油灰铺垫不严：用平指敲弹玻璃时有响声，如固定扇底油灰不严，则易出现这种情况。应在铺底灰及嵌钉固定时，认真操作并仔细检查。 6。2 油灰棱角不整齐,油灰表面凹凸不平：最后收刮油灰时平要稳，到角部要刮出八字角，不可一次刮下. 6.3 表面观感差：油灰表面不光，有麻面、皱皮现象，防止此种现象就要认真操作，油灰的质量应保证，温度要适宜,不干、不软。 6.4 木压条、钢丝卡子、橡皮垫等附件安装时应经过挑选，防止出现变形，影响玻璃美观；污染的斑痕要及时擦净；如钢丝卡子露头过长，应事先剪断。7 质量记录本工艺标准应具备以下质量记录： 7。1 玻璃和玻璃砖的出厂质量证明书和试验报告单. 7.2 油灰的产品合格证. 7。3 防锈漆及钢丝卡子、橡皮垫等附件应有出厂合格证。 7。4 质量检验评定记录.技术负责人：交底人:接交人：
