暗挖隧道施工工艺流程图.doc

1、施工竖井
无水条件下作业

监测点埋设
全过程监控测量
进入下一开挖、支护、喷射循环作业
井窝开挖、钢筋、混凝土施工
竖井回填、路面恢复、工程完工
锁口圈施工
开挖、出土作业
素喷5cm封闭土体
φ42mm注浆小导管钻孔、安装、注浆
外侧钢筋网安装
格栅钢架及连接筋安装、焊接
内侧钢筋网安装
喷射C25混凝土
提升系统安装、检测、试运行
注浆导管、钢筋网、格栅钢架加工

竖井施工工艺流程图
2、马头门破除
施工准备

测量放线
深孔注浆，小导管注浆
破除掌子面混凝土
截断竖井格栅钢架
联立三榀格栅钢架
喷射混凝土

马头门施工工艺流程图
地质调查及环境调查

工程支护施工方案

监控测量

初期支护钢拱锚喷砼施工

地层预加固预支护

隧道土方开挖

稳定性安全判别

结 束

二次衬砌灌注混凝土

防水层施工

修改施工方案

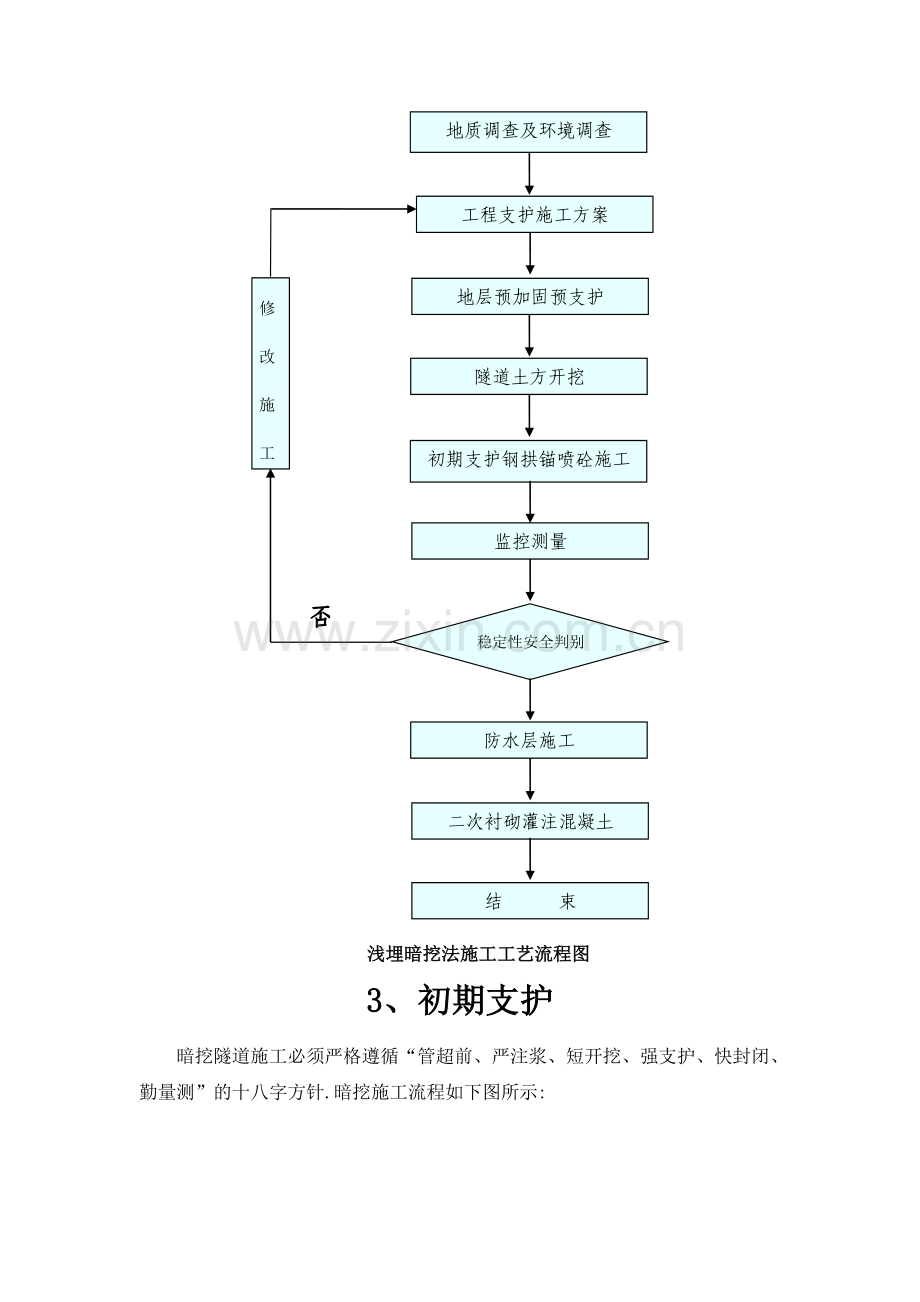

浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针.暗挖施工流程如下图所示:
超前注浆
断面开挖
钢格栅架设
初喷早强砼
出 渣
喷射混凝土
依次循环

钢筋网挂设
初支封闭成环后初支背后注浆

暗挖隧道初支施工工艺流程图
钻机就位
钻机钻孔
实施注浆
设置排水设施
搭设作业平台
注浆完毕
拆除平台、清理现场、移机
下循环钻孔、注浆

深孔注浆工艺流程图
小导管制作
注浆、拌浆机具检修
施工准备

小导管运到现场

和定位锚管焊连定位
安设小导管

注浆浆液配制
连接注浆管及密封

注水试验
注 浆

否

检查质量是否达到要求

是

结 束

超前小导管施工工艺流程图
和定位锚管焊连定位
钢架施工工艺流程图

工艺流程图
初 喷 砼

定位锚管
中线标高测量
清除底脚浮渣
台架上安装钢拱架
拱架加工
钢拱架预拼
安装纵向连接筋
加设垫块
隐蔽工程检查验收
包裹底脚连板
复喷混凝土至设计厚度

施工准备
原材料进场检查
受喷面处理
机具、风、水电检查
初喷混凝土
结束
混凝土搅拌、运输
复喷混凝土
质量检查
补喷
不合格
合格

图2。6.1—2 喷混凝土工艺流程图
施工准备
左导洞上台阶开挖
左导洞拱部超前小导管注浆加固
左导洞上台阶支护，并设临时仰拱，上部回填注浆
左导洞下台阶支护，仰拱封闭
左导洞下台阶开挖
右导洞拱部超前小导管注浆加固
右导洞下台阶支护，仰拱封闭
右导洞上台阶开挖
右导洞下台阶开挖
右导洞上台阶支护，并设临时仰拱，上部回填注浆

暗挖隧道CRD法施工工艺流程图
暗挖隧道双侧壁导坑法施工工艺流程图
4、二次衬砌
监控量测确定施作二衬时间
施工准备
台车移位
台车定位
施作止水带
隐蔽检查
灌筑混凝土
台车脱模退出
养 护
1、敷设防水板
2、中线水平放样
3、铺设衬砌台车轨道

1.水平定位立模
2.拱部中心线定位
3.边墙模板净空定位
1.清理基底
2.装设钢制挡头模板
3.装设止水条
1.自检
2.监理工程师隐检
洞外混凝土拌合
混凝土运输
混凝土泵送
捣 固
涂刷脱模剂

暗挖隧道二衬施工工艺流程图
施工准备
卷材质量检查
1、超、欠挖处理
2、基面处理
3、工作台架及供电线路就位
缓冲层铺设固定
质量检查
防水板悬挂铺粘
焊接防水板搭接缝隙
焊缝补强
移工作台架
下一步防水施工
无纺布缓冲层→塑料圆垫片→铁垫片→射钉

洞外准备
洞内准备

防水层施工工艺流程图
