桩头剔凿质量要求交底.doc

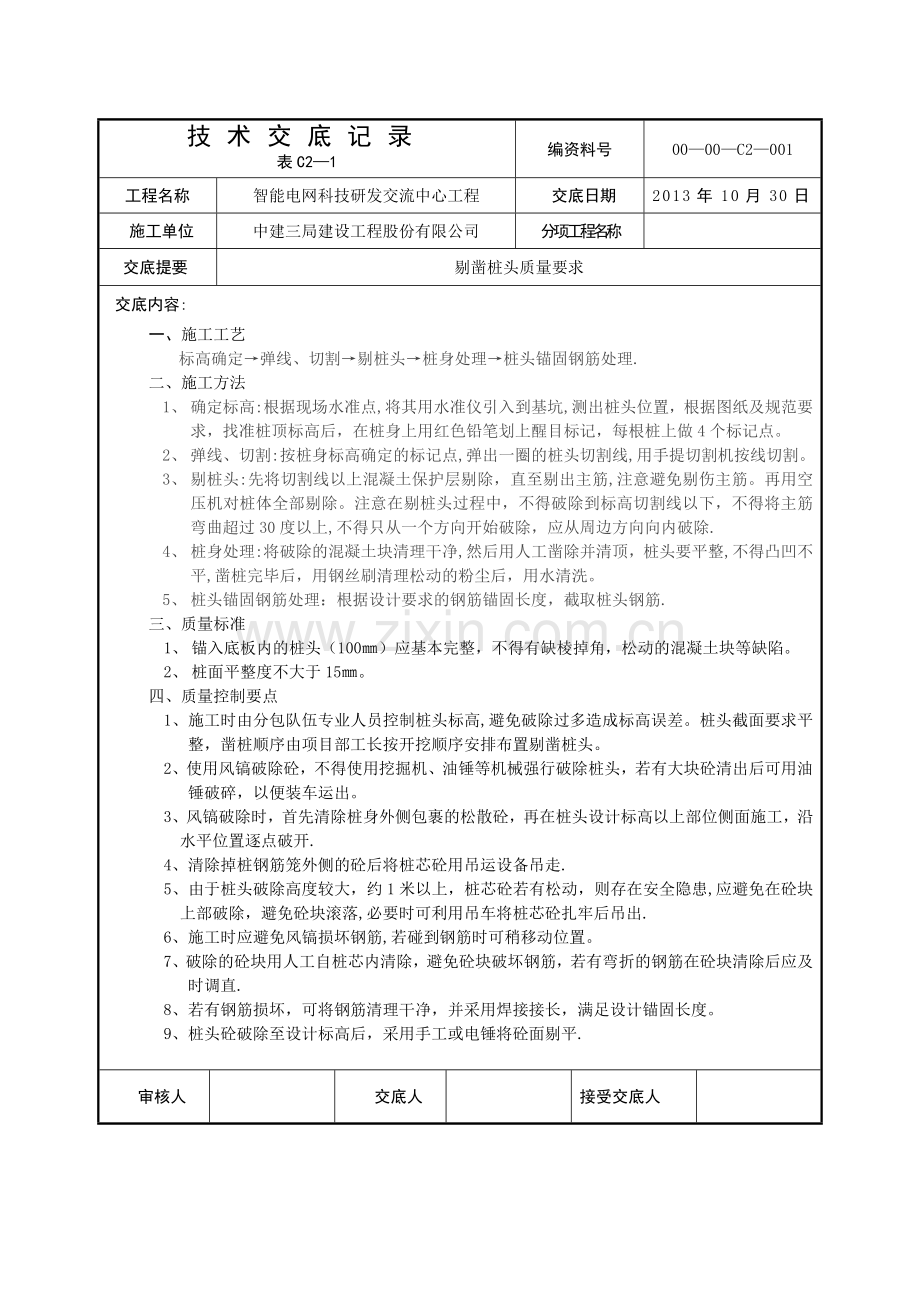

技术交底记录
表C2—1
编资料号
00—00—C2—001
工程名称
智能电网科技研发交流中心工程
交底日期
2013年10月30日
施工单位
中建三局建设工程股份有限公司
分项工程名称

交底提要
剔凿桩头质量要求
交底内容:
一、 施工工艺
标高确定→弹线、切割→剔桩头→桩身处理→桩头锚固钢筋处理.
二、 施工方法
1、 确定标高:根据现场水准点,将其用水准仪引入到基坑,测出桩头位置，根据图纸及规范要求，找准桩顶标高后，在桩身上用红色铅笔划上醒目标记，每根桩上做4个标记点。
2、 弹线、切割:按桩身标高确定的标记点,弹出一圈的桩头切割线,用手提切割机按线切割。
3、 剔桩头:先将切割线以上混凝土保护层剔除，直至剔出主筋,注意避免剔伤主筋。再用空压机对桩体全部剔除。注意在剔桩头过程中，不得破除到标高切割线以下，不得将主筋弯曲超过30度以上,不得只从一个方向开始破除，应从周边方向向内破除.
4、 桩身处理:将破除的混凝土块清理干净,然后用人工凿除并清顶，桩头要平整,不得凸凹不平,凿桩完毕后，用钢丝刷清理松动的粉尘后，用水清洗。
5、 桩头锚固钢筋处理：根据设计要求的钢筋锚固长度，截取桩头钢筋.
三、 质量标准
1、 锚入底板内的桩头（100㎜）应基本完整，不得有缺棱掉角，松动的混凝土块等缺陷。
2、 桩面平整度不大于15㎜。
四、 质量控制要点
1、施工时由分包队伍专业人员控制桩头标高,避免破除过多造成标高误差。桩头截面要求平整，凿桩顺序由项目部工长按开挖顺序安排布置剔凿桩头。
2、使用风镐破除砼，不得使用挖掘机、油锤等机械强行破除桩头，若有大块砼清出后可用油锤破碎，以便装车运出。
3、风镐破除时，首先清除桩身外侧包裹的松散砼，再在桩头设计标高以上部位侧面施工，沿水平位置逐点破开.
4、清除掉桩钢筋笼外侧的砼后将桩芯砼用吊运设备吊走.
5、由于桩头破除高度较大，约1米以上，桩芯砼若有松动，则存在安全隐患,应避免在砼块上部破除，避免砼块滚落,必要时可利用吊车将桩芯砼扎牢后吊出.
6、施工时应避免风镐损坏钢筋,若碰到钢筋时可稍移动位置。
7、破除的砼块用人工自桩芯内清除，避免砼块破坏钢筋，若有弯折的钢筋在砼块清除后应及时调直.
8、若有钢筋损坏，可将钢筋清理干净，并采用焊接接长，满足设计锚固长度。
9、桩头砼破除至设计标高后，采用手工或电锤将砼面剔平.

审核人

交底人

接受交底人
