江南水厂绿化工程施工组织设计.doc

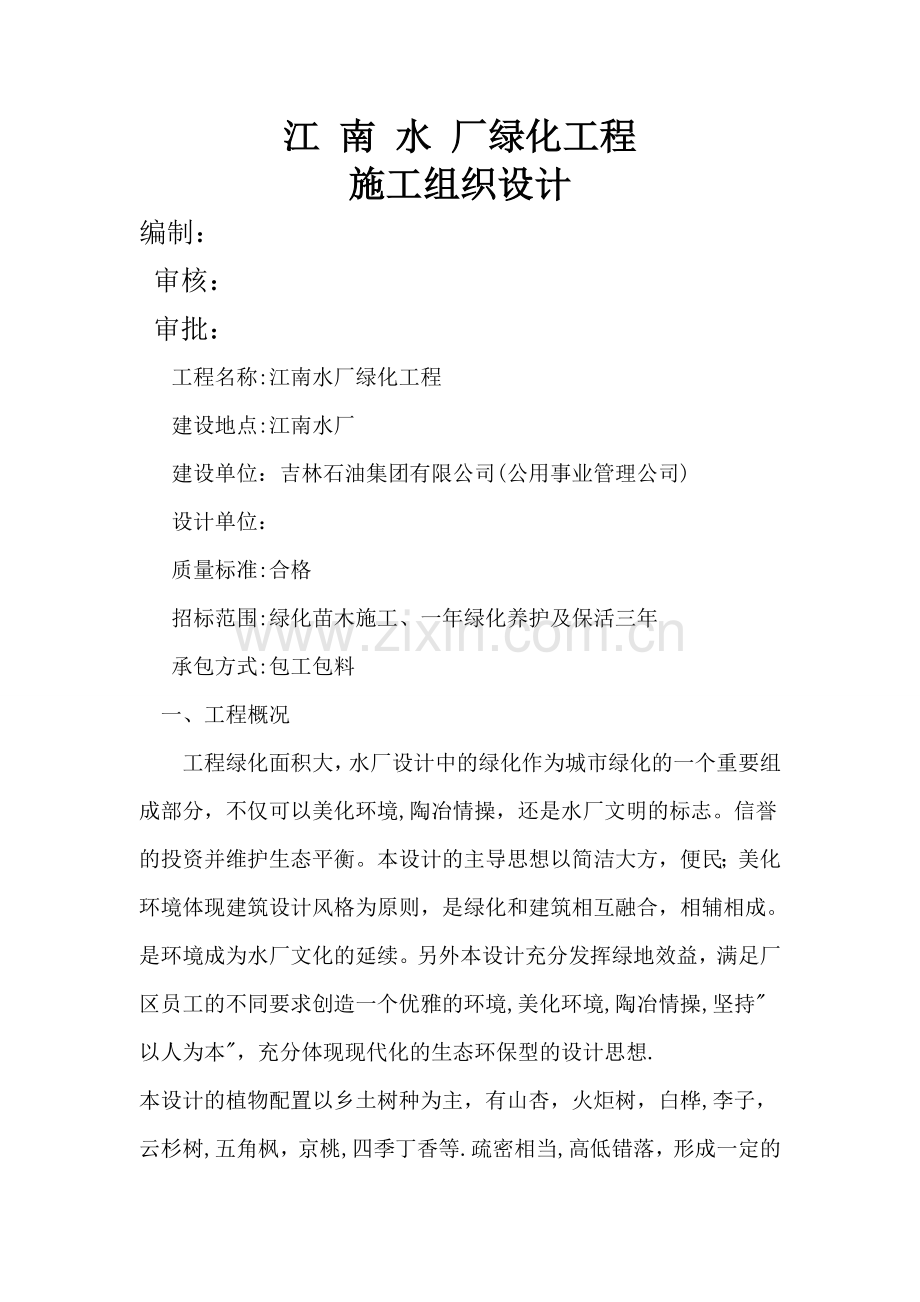

江 南 水 厂绿化工程施工组织设计编制：审核：审批：工程名称:江南水厂绿化工程 建设地点:江南水厂 建设单位：吉林石油集团有限公司(公用事业管理公司) 设计单位： 质量标准:合格 招标范围:绿化苗木施工、一年绿化养护及保活三年 承包方式:包工包料 一、工程概况工程绿化面积大，水厂设计中的绿化作为城市绿化的一个重要组成部分，不仅可以美化环境,陶冶情操，还是水厂文明的标志。信誉的投资并维护生态平衡。本设计的主导思想以简洁大方，便民；美化环境体现建筑设计风格为原则，是绿化和建筑相互融合，相辅相成。是环境成为水厂文化的延续。另外本设计充分发挥绿地效益，满足厂区员工的不同要求创造一个优雅的环境,美化环境,陶冶情操,坚持以人为本，充分体现现代化的生态环保型的设计思想.本设计的植物配置以乡土树种为主，有山杏，火炬树，白桦,李子，云杉树,五角枫，京桃,四季丁香等.疏密相当,高低错落，形成一定的层次感,能使环境有融于自然之感，达到人和自然的和谐。二、 编制依据及技术要求（一） 、编制依据：园林绿化工程施工及验收规范(CJJ822012）（二） 、技术要求：苗木成活率达到100三、施工部署（一）部署原则1、施工平面布置、施工临时布置尽量在施工现场附近，植物存放场要选在进出方便，远离办公区,靠近施工区附近.2、选派专业对口技术好，经验丰富的三级项目经理杨顺喜和现场施工管理人员三级项目经理沙宇廷以及具有高级职称的农艺师史家良为领导的技术过硬的施工队伍。3、选用性能优越，先进的园林施工设备。4、各施工段流水作业，合理搭配,提高施工速度，保证工期绿化面积（二）工期、质量控制目标：1、各单位分部分项工程质量检验评定合格率100,优良品率达90。2、安全生产，文明施工，争创文明施工样板工地。3、保证在甲方要求的工期内完成任务，即在100天工期内交付优质工程(三）劳动力分配经现场勘察发现工程施工面多,工作量大、内容多、工期紧等特点，因此所需劳动力较多，及工程所经历的季节特点,我公司在深入熟悉图纸和仔细研究后，确定总工期159天1、园林绿化工程109天2、绿化水源井工程30天3、草坪喷灌、养护管理20天工种按施工阶段投入劳动力情况前期工作平整场地土方造型种植建筑小品养护测量员55555施工员45555安全员222222质量员224444资料员222222绿化工8203020203泥瓦工3102合计263648384813四、施工总平面图(见图纸）五、施工进度安排六、施工准备1、技术准备 （1）踏勘现场，了解、熟悉现场情况。 (2）仔细阅读施工图，充分理解设计意图，使施工充分体现设计意图。 （3）作好苗木的准备工作,落实好土方来源。 (4）落实苗木种植所需的营养土、介质土、绑扎材料、遮荫材料。（5)搭设好施工和管理人员的生活设施。 （6）制定质量目标、施工进度；落实监督、检查制度。 （7)测试土壤肥力及PH值,复核土方标高.2、物资材料准备(1)绿化种植材料的准备 1）、详细考察苗木、草坪草种、土壤、保水剂、有机服料、土壤改良剂、生长调节剂、生根粉、杀虫、灭菌、除草药剂等材料来源和进货渠道. 2)、做好苗木、草皮草种及其他材料的质量鉴定，保障种植材料的质量，满足设计及合同要求、确保工程施工质量、高标准。协调做好苗木（草皮）起苗、包装、运输、装卸等各个环节的操作技术控制，确保材料到位及时、准确无误。（2）工程资金的筹备按照招标预算及合同要求，准备好足够的施工经费,确保施工正常进行3、劳动组织准备组织优秀的施工队伍进驻工地，做好安全教育与检查监督工作，确保安全施工。4、现场准备（1）场地整理：按照招标文件有关规定，结合苗木、草坪草的生学特性和生态学特征及土壤立地条件类型,对施工现场进行清理整治，在种植施工前须先平整场地,即先清除场地上的建筑垃圾、杂物，在该区域内进行挖、填、找平。应挖除废弃加油站水泥砼地面至原状土层，清理现场所有建筑垃圾等，对原状土质太差的地块应换土处理,换土厚度不小于20cm。平面图中未作地形处理的绿地也应有适当缓坡（竖向坡度不小于1)，以利草坪排水。之后对场地分层夯实，完成场地平整,要求场地填土密实度达到80以上。对场地中原有树木要有效保护;需要调整时,应经业主、设计、监理认可后进行。（2）施工道路（3)施工用电（4）施工用水（5）临时设施七、主要施工方案和技术措施1、现场定位测量土方放线：在清理合格的现场，严格按照图纸设计或监理工程师指导，用测绘设备进行放线，确定施工范围、施工布局、挖填土方的标高等.平整地放线：采取方格网控制法,根据图纸设计要求,用经纬仪或水准仪将方格控制网放设到地面上,交叉点位立桩，标明设计标高。自然地形放线：按照设计要求，确定挖填土方边界线。在放设控制网时，对等高线、网格交叉等关键点位立桩,标明设计标高。地形处理放射线完毕，自检合格后，报请监理工程是由验收.同时递交开挖铺设表土工程开工申请，并出具土样检验报告及计划书，经监理工程师核准后进行下道工序施工.2、放样定点1）、施工人员按照设计图纸到现场核对，了解地形、地貌，并确定放样的依据和方法。2）、按照图纸设计和监理工程师提供的坐标基准点，确立放样基准点，对工程各分项工程分别放样。每次放样后需经监理工程师核准。3)、用经纬仪或水准仪完成施工坐标控制网格放设，对所有基准点立桩，复杂地形加密布设控制网.4）、放样时，对关键点位应特别做好标志确保交叉作业破坏后的复样，确保工程质量和进度.5）、对完成放样的区段应进行复核,复核无误，报请监理工程师确认合格后作为下工的种植工作面.6)、整个放样工序为：基准点确定控制网放设放线-复核使用复核使用。7）、主要控制要点： 坐标控制网布设合理，符合设计要求; 孤立木、模纹图案等定位合理，符合设计要求；控制点位标志明显，交叉施工不易破坏.2、3、灌木栽培施工措施绿篱种植或色块、图案栽植时,应由内向外顺序栽植；坡式种植时应由上而下进行栽植;大型图案块植或不同色彩丛植时，宜分区、分块展开栽植.4、乔木、亚乔木的施工措施1）、大树起苗时，为了运输方便，可先把苗冠的枝叶用绳捆好后再进行起苗，人工起苗时，应将表土产除了3-4厘米,这样利于捆紧土球，又可减轻土球的重量。2）、为防止在运输过程中土球碎散，减少根系水分损失，控出的土球要立即用塑料膜、薄包、草包和草绳等进行包装。对特殊需要珍贵树种的包装要用木箱.3）、要保护好顶芽，严防苗根干燥，苗根的地下部分容易失水,苗根失水速度要比地上快数倍。细根比粗根要快,尽可能不在大风天起苗，防止风吹.4）、土壤干燥时起苗，容易损伤苗木的须根和侧根，为了少损苗根，起苗如果土壤干燥应先进行灌溉后而起苗。5、草坪的施工措施1)、坪床处理坪床处理前，报请监理工程师进行旁站。施足底肥：按照草坪建植规范要求，撒施优质有机肥料（如沤积圈肥、土杂肥、饼肥、畜禽粪、大粪干等58kg/m2)，配施化学肥料(尿素、二氨、多元微肥、专用肥料等2050g/ m2），以满足种植对养分的需求。土壤耕翻，建植草坪区域，种植前必须保持疏松,耕翻深度应不小于25cm.并耙实搂平，磙筒镇压,使种植作业面平须自然，保持0.21%的排水坡度，特殊要求除外.土壤消毒，主要包括除杂草、灭菌、杀虫,在调查的基础上，有针对性选择、杀虫、除草药剂配施、喷洒。对灌溉盲区应掺入保水剂58kg/m2,确保一次建坪成功。2）、草坪草种的选择与配比。草种：按照设计要求。配比：按照设计要求。标准：发芽率90以上。3)、播种：选择无风或微风天气进行，机播播种24次，以保证播撒均，播量准确，满足设计要求。4）、覆土镇压,播种完毕后，用覆土耙进行覆土两次以上厚度0.20。5cm，然后用滚筒滚压23次，确保覆耙均匀，草种与土壤密接，坪床具有一定紧实度。5）、坪床种子发芽出土三周后，每23天对草坪喷水淋水,确保其生长需水要求,保持土壤15cm以内湿润，直至揭除覆盖物成坪。6）、草坪草生长到五叶期，用速效氮肥对草坪进行第二次追肥。7)、草坪生长到10cm以上，对草坪进行第一次修剪，剪高78cm.并结合浇水，进行追肥作业,以补充营养，保持生长平衡为原则。8)、应根据草坪苗期生长需要,进行24次的清除杂草作业。人工拔除与化学防治结合，确保草坪不受杂草为害.9）、及时做好草坪草幼苗期的治虫害防治工作，防治如幼苗凋萎病、立枯病、根腐病及食叶、食茎、食根害虫的危害.6、绿化水源井工程施工措施6.1测量施工6。1.1测量准备施工测量仪器准备齐全,并经国家法定计量单位检测合格，与甲方办理测量中心资料交接手续。对原有的测量控制网和测量资料进行校队，在确认测量控制网和原有的测量资料符合规范要求后，对测量人员进行技术交底,编制测控布置网，建立测量数据库。6.1。2工程定位按总平面布置图的要求，由业主提供并经校对合格的测量控制网和测量资料，利用一台全站仪进行工程定位测量,用混凝土墩或木桩做轴线控制桩，并用红漆编号标识清楚，桩顶用钢钉做轴线控制点,并加以重点保护.外业施工测量和内业计算要做到步步校核，所有的归档资料和需交付的测绘产品，必须经过测量作业人员的自检和项目部技术负责人最终检验。6.2水源井施工本标段水源井位于17号子阵内，钻井深度按120m施工,井孔直径为400mm.水源井工程施工包括钻井、固壁、井管的安装、冲洗、管外封闭、抽水试验以及水质检验等。6。2.1施工准备（1）确保机井施工安全与成井质量，严格执行技术操作规程，预防事故发生。（2）试钻前按照质量要求，检查钻井设备各零部件，不合格的不使用。(3）泥浆循环系统的泥浆池和沉淀池的容积，满足施工储浆和沉砂的要求。泥浆槽的长度在15m以上。（4）管井施工所需管材、滤料、粘土、粘土球及其他物料,按设计要求在开钻前准备好，并及时运到现场。6.2。2钻机安装（1）水源井采用大田钻8型冲击钻.（2）钻机及附属配套设备的安装，保证基础坚实，安装平稳，布局合理，便于操作;回转钻机转盘水平,天车、转盘及井孔中心在一条铅直线上；冲击钻机保证连接牢固,钻具总重不超过钻机说明书规定的重量，活芯灵活，钢丝绳与活套的上线保持一致;在钻进过程中不得位移.6。2。3钻井(1)钻进方法与护壁:1) 采用大田钻8型冲击钻进行钻井;2） 冲洗介质,根据水文地质条件和施工情况等因素合理选用.在粘土或稳定地层，采用清水;在松散、破碎地层,采用泥浆。3) 根据钻进机具和地层岩性采取泥浆护壁。用泥浆护壁，孔内泥浆面距地面小于0。5m.4） 顶部的松散层采用套管护壁.5) 成井过程中设置的护口管，保证在管井施工过程中不松动，井口不坍塌。（2)钻孔泥浆质量要求1) 根据地质报告地层泥浆密度为1.11。2，遇高压含水层或易塌地层，泥浆密度酌情加大。2） 砾石、粗砂、中砂含水层泥浆粘度为1822s；细砂、粉砂含水层为1618s。3） 回转钻进时，孔内泥浆含沙量不大于12.4） 回转钻进时，胶体率不低于80%。井孔较深时，胶体率适当提高.（3）停钻期间，将钻具提至安全孔段位置并定时循环或搅动孔内泥浆；泥浆漏失随时补充；如孔内发生故障，视具体情况调整泥浆指标或提出钻具.（4)井孔倾斜度符合机井技术规范3。3。2规定。钻进时合理选用钻进参数，必要时安装钻铤和导正器。发现孔斜征兆，及时纠正.钻具的弯曲、磨损定时检查，不合格不使用。6.2.4疏孔、换浆和试孔（1）松散层中的井孔用疏孔器疏孔，疏孔器外径与设计井孔直径相适应，长度不少于8m，达到上下畅通.（2）泥浆护壁的井孔，除高压自流水层外，用比原钻头直径大1020mm的疏孔钻扫孔，破除附着在开采层孔壁上的泥皮。孔底沉淀物排净后，及时向孔内送入稀泥浆，使孔内泥浆逐渐由稠变稀，不得突变。泥浆密度小于1。1，出孔泥浆与入孔泥浆性能接近一致,孔口捞取泥浆样达到无粉砂沉淀要求.（3）下井管前校正孔径、孔深和测斜。井孔直径不小于设计孔径20mm;孔深偏差不超过设计孔深的正负1/1000；孔斜不得超过设计要求.小于或等于100m的井段，顶角倾斜不超过10；大于100m的井段,控制每100m顶角倾斜的递增速度不超过1.50。6。2.5井管安装(1）井管外观质量的检查1）井管无残缺、断裂和弯曲等缺陷。2）砼管有足够的抗压强度。3）无砂砼滤水管的渗透系数400m/d，孔隙率15.4）过滤器开孔率偏差不超过设计开孔率的10，缠丝间距偏差不超过设计丝距的20，缠丝至穿孔管壁的最小距离大于3mm。5）井管的上下口平面垂直于井管轴线.无砂混凝土井管与混凝土井管管口平面倾斜度偏差不超过井管外径的1。5。6)井管直径偏差不得超过：钢筋混凝土管内径5mm，无砂混凝土井管内径69mm。7）管井过滤器的制作,保证具有良好的过滤性能，结构坚固、抗腐蚀性强不易堵塞。过滤器长度，根据可开采含水层的累计厚度、富水性、设计取水量等通过技术经济分析确定（可开采含水层累计厚度不超过30m时，过滤器长度按含水层累计厚度取值）。过滤器骨架管的穿孔形状、尺寸和排列方式 ，根据管材强度和加工工艺确定,孔隙率宜为1530。缠丝过壁24mm，垫筋两端设挡箍；缠丝材料应无毒、耐腐蚀、抗拉强度大和膨胀系数小；缠丝断面形状宜为梯形或三角形；缠丝孔隙尺寸应根据含水层的颗粒组成和均匀性确定.（2）井管的安装1）井管安装前按照钻孔的实际地层资料校正，然后进行井管组合、排列、测量长度，并按井管排列顺序编号.2）井管的连接做到对正接直、封闭严密，接头处的强度满足下管安全和成井质量的要求.3)过滤器安装位置的上下偏差不超过300mm。4)采用填砾过滤器的管井，井管位于井孔中心.下井管时安装井管扶正器,其外径比井孔直径小3050mm。根据井深和井管类型确定扶正器的数量，间隔320m安装一组,每眼井至少安装2组。无砂混凝土管与混凝土管井，扶正器的数量应适当增加。5）井管底部座落在坚实的基础上，若下部孔段废弃不用时,必须用卵石或碎石填实。6。2.6 滤料回填（1）滤料级配 过滤器的管井井管安装后，根据以下要求及时回填过滤料。过滤料高度超过过滤器的上端;过滤料用磨圆度较好的硅质砾石；不应含土和杂物，严禁使用棱角碎石；滤料的不均匀系数应小于2。 回填过滤料时，滤料沿井管四周均匀连续填入,随填随测。当发现填入数量及深度与计算有较大出入时，应及时报出原因并排除。（2） 回填滤料方法1）采用静水回填过滤料。2）沿井管周围连续的均匀缓慢的填入，速度不太快。过滤料中途受阻,不许摇动或强力提动井管,可用小掏筒或活塞下入井管内慢慢上下提动，直至过滤料下沉为止。3)回填过滤料用计量容器，便于及时的与计划数量校对.当过滤料填入到一定数量时，等过滤料下沉，用测棒测量填滤料高度，边填边测，直到计划位置为止.测棒是用圆铁棍制成，长0。51m，两端呈圆尖形，其重量超过所用测绳总重量的一倍.6。2.7管外封闭管外封闭采用粘土封闭。封闭前，按照管井施工图所要封闭的深度，计算出需要回填入的粘土的数量,采用人工回填。6.2。8洗井和试验抽水（1）过滤料回填完毕后及时进行洗井并补填滤料。(2)洗井方法和工具，按井的结构、管材、钻井工艺及含水层特征选择，尽量采用不同的洗井工具交错使用或联合使用。(3)洗井和试验抽水的质量应符合下列要求:1)洗井完毕后,井底沉淀物厚度小于井深的5/1000。 2） 洗井完毕后,进行试验抽水,水泵出水后30分钟采取水样.用容积法测定的含砂量：中、细砂含水层不得超过1/20000;粗砂、砾石、卵石含水层不超过1/50000。3） 试验抽水时，做一次大降深抽水，水位稳定延续时间:松散层地区不少于8小时;贫水区和水文地质条件不清楚的地区，水位稳定延续时间适当延长。有特殊要求的管井,做三次降深抽水.4） 试验抽水达到设计出水量，不低于设计出水量的75。5） 试验抽水终止前，采取水样,进行水质分析。6。2。9质量检查与验收（1）井管安装前对其外观质量，试验成果进行检查。井管无残缺、断裂和弯曲等缺陷.砼管抗压强度不应低于15Mpa，无砂砼滤水管的渗透系统5m/h，孔隙率15.验收合格的井管可以用于井壁管，不合格的井管要运出现场.（2)井管底部是否座落在坚实的基础上,若下部孔段不用，用卵石或碎石填实。(3）必须按管井设计的位置、高度回填滤料不许马虎从事，以防滤料下沉而失去拦砂滤水作用,而影响成井质量.八、质量保证体系和措施苗木栽培的质量保证措施1）、严格按照合同与设计要求的树种、规格、质量，对工程所需苗木应选择符合标准、生长健壮、树体丰满匀称、树形优美、无病虫害的苗木，同时做好向阳面标识。2）、主要控制要点： 选择的苗木品种纯正，生长健壮，规格、质量符合设计规范要求. 选择的苗木应无病虫害,严禁选用带有危害性病虫害的苗木。九、文明施工措施1、在开工前，开展保护环境教育，在施工中的生产污水要排到不影响和污染环境处,各类垃圾要及时清扫、清运,不得随意倾倒,绝对不污染小区环境。2、加强精神文明建设，提高职工思想政治素质和业务素质，共创良好企业形象。3、做好现场文明施工宣传工作，宣传党的方针政策和企业精神，增强文明施工意识，自觉讲文明施工。4、本工程施工人员全部选用本公司员工，上岗前进行文明施工教育，使参与施工人员,能够意识到文明施工重要性。5、现场材料随进随用，不得堆放在马路和楼前道路上,挖出的残土要及时运走，土方运输时上面用苫布裹住，以防止撒到路上，散落残土要立即清理;人行道不得上机动车，施工中造成的损失要及时原样修复。定时进行场地洒水防尘。施工中各阶段的做好落手清，做到工完料尽、场地清。6、做好班组思想教育工作，要求全体职工奉公守法，做到工地内是文明施工者,工地外是文明市民.对参与施工人员在积极教育的基础上采取奖惩措施以杜绝与周围居民发生纠纷、斗殴;施工中发生纠纷时，要与居委会和甲方代表取得联系,共同解决问题；与其它施工单位积极沟通在甲方现场管理人员的协调下，合理解决施工中的矛盾问题。7、保护好施工范围内在建设设施，必要时进行围栏隔断。8、采取科学施工尽可能缩短工期。9、参加施工的人员，上岗时佩带上岗证，注明姓名、单位名称以便接受监督.10、施工地设临时厕所，防止工人随地大小便的不文明行为发生.11、由我方的过失、疏忽导至对厂区的工作、设施造成损害时,我方将积极配合现场工程师指示，承担一切费用、责任，采取相应补救措施，把损害降到最低限度,同时追究当事人责任,以防止类似事件再次发生。12、车辆进入市区，必须执行交通法规和交通部门的有关规定，办好车辆通行证，遵守行车线路,需在现场逗留的车辆应熄火，禁鸣喇叭，以减少噪音和环境污染。13、施工过程中采取相应技术措施，尽量降低施工噪音，大型机械的进退场及施工、土方回填及平整、苗木装卸等过程中尤为注意。夜间施工要控制噪音，防止干扰附近居民的休息。14、生产、生活污水要通过管道临时排水等设施沉淀后才能排到不影响和污染环境处，防止污染周围环境.15、剩余料具包装及时回收、清退，对可再利用的物品要尽量回收利用,各类垃圾要及时清扫、清运，不得随意倾倒。16、教育施工人员养成良好的环境保护习惯，让环保意识贯彻整个施工的各个环节。施工进度计划横道图江南水厂绿化工程序号分项工程合同签定日至2015年08月30日1020304050607080901001101201301401501601平整场地2定点放线3换土挖树坑4乔木木栽植5灌木栽植6草坪种植7水源井8草坪喷灌、养护管理9清理现场
