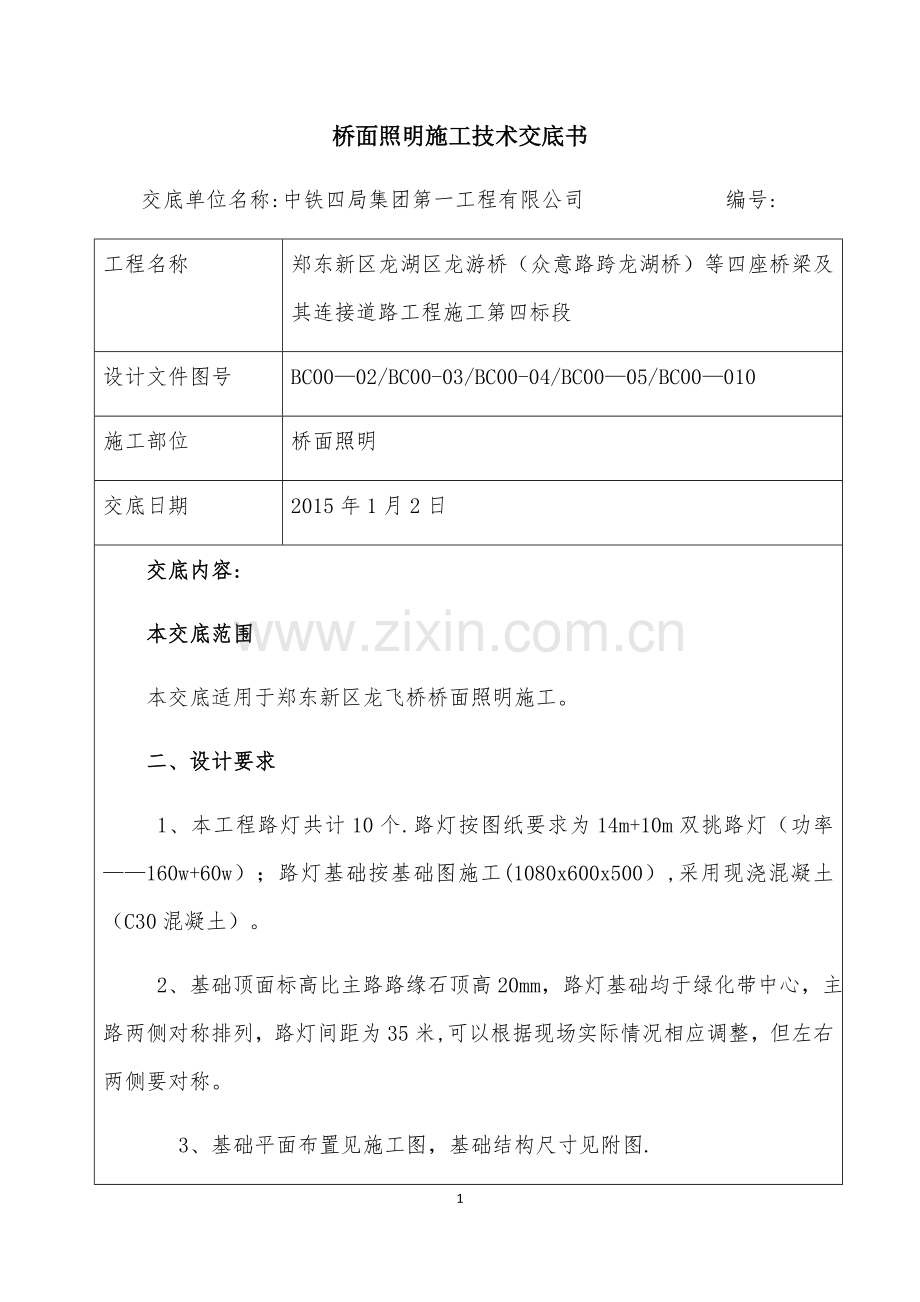

桥面照明施工技术交底书
交底单位名称:中铁四局集团第一工程有限公司 编号:
工程名称
郑东新区龙湖区龙游桥（众意路跨龙湖桥）等四座桥梁及其连接道路工程施工第四标段
设计文件图号
BC00—02/BC00-03/BC00-04/BC00—05/BC00—010
施工部位
桥面照明
交底日期
2015年1月2日
交底内容:
本交底范围
本交底适用于郑东新区龙飞桥桥面照明施工。
二、设计要求
1、本工程路灯共计10个.路灯按图纸要求为14m+10m双挑路灯（功率——160w+60w）；路灯基础按基础图施工(1080x600x500）,采用现浇混凝土（C30混凝土）。
2、基础顶面标高比主路路缘石顶高20mm，路灯基础均于绿化带中心，主路两侧对称排列，路灯间距为35米,可以根据现场实际情况相应调整，但左右两侧要对称。
 3、基础平面布置见施工图，基础结构尺寸见附图.

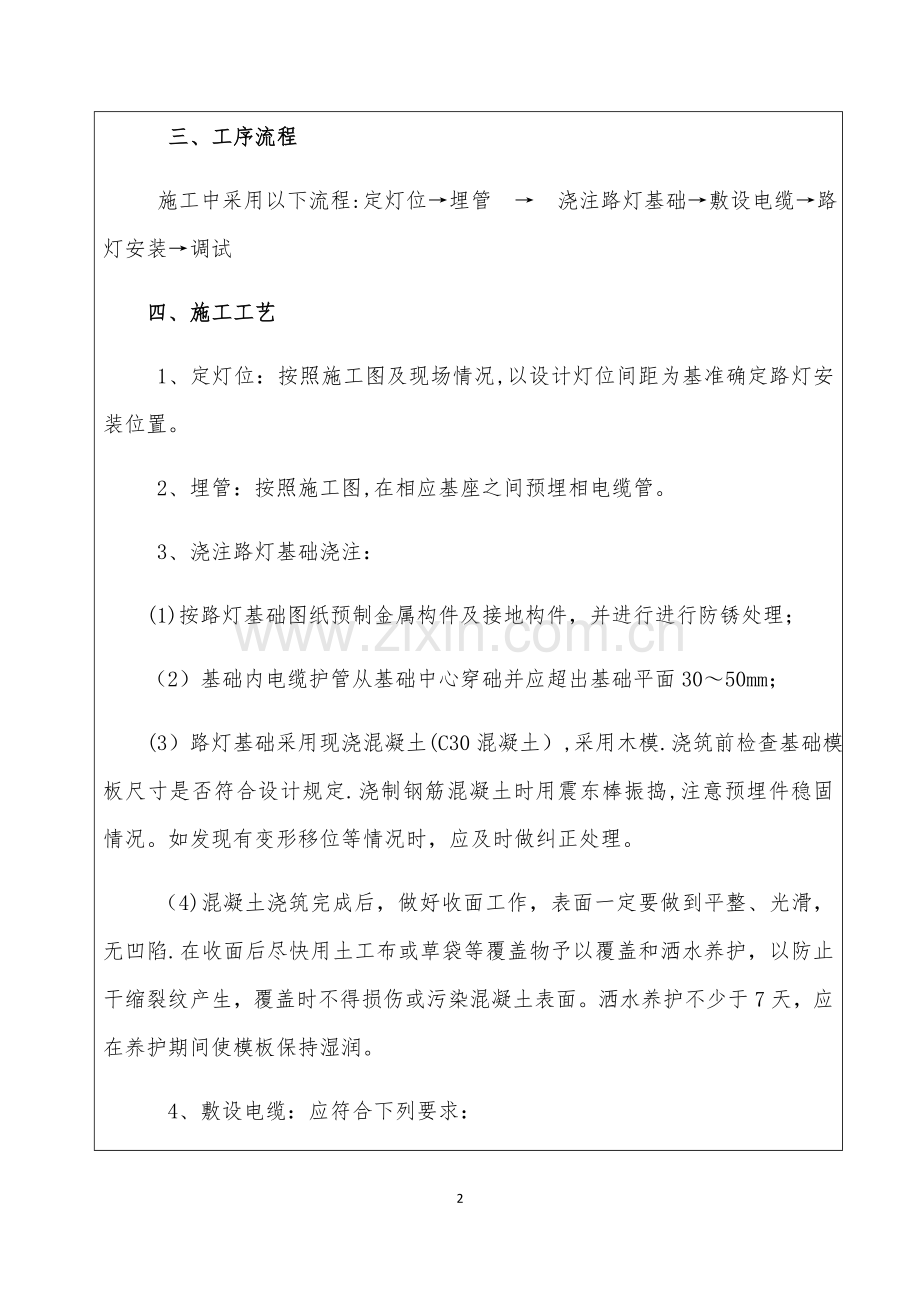

  三、工序流程
施工中采用以下流程:定灯位→埋管 → 浇注路灯基础→敷设电缆→路灯安装→调试
四、施工工艺
1、定灯位：按照施工图及现场情况,以设计灯位间距为基准确定路灯安装位置。
2、埋管：按照施工图,在相应基座之间预埋相电缆管。
3、浇注路灯基础浇注：
(1)按路灯基础图纸预制金属构件及接地构件，并进行进行防锈处理；
（2）基础内电缆护管从基础中心穿础并应超出基础平面30～50mm；
(3）路灯基础采用现浇混凝土(C30混凝土）,采用木模.浇筑前检查基础模板尺寸是否符合设计规定.浇制钢筋混凝土时用震东棒振捣,注意预埋件稳固情况。如发现有变形移位等情况时，应及时做纠正处理。
（4)混凝土浇筑完成后，做好收面工作，表面一定要做到平整、光滑，无凹陷.在收面后尽快用土工布或草袋等覆盖物予以覆盖和洒水养护，以防止干缩裂纹产生，覆盖时不得损伤或污染混凝土表面。洒水养护不少于7天，应在养护期间使模板保持湿润。
4、敷设电缆：应符合下列要求：
(1）电缆型号应符合设计要求,排列整齐，无机械损伤，标志牌齐全、正确、清晰。
（2）电缆的固定、间距、弯曲半径应符合规定.
（3）电缆接头良好,绝缘应符合规定。
（4）电缆沟应符合要求，沟内无杂物。
（5)保护管的连接、防腐应符合规定。
5、路灯安装：
（1）各个路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
（2) 灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
（3）灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
（4）路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家规定。
（5）各种螺母紧固,宜加垫片和弹簧垫，紧固后螺出螺母不少于两个螺距。
6、调试：路灯安装完成后,由专业人员进行调试，待其正常工作后方可完工；否则就要检查各个部位，找明原因，及时检修.
五、安全施工
1、工人必须做到正确佩戴合格安全帽,并系好下颌节，锁好带扣。
 2、工人必须做到“四不伤害":即不伤害别人，不伤害自己，不被别人伤害，不让别人伤害，积极发挥自我防护能力.
  3、路灯吊装过程中严格执行操作规程要求,不违规指挥,不违规作业。
 4、路灯吊装作业时，四周不得有障碍物，保证机械各部件可靠,每次作业前需经试吊检验。
 5、作业完成后，要按规定做好现场整理和清理工作，确认安全后可离去。
交底人： 复核人: 日期：
接受人：
