砼护坡工程施工方案.doc

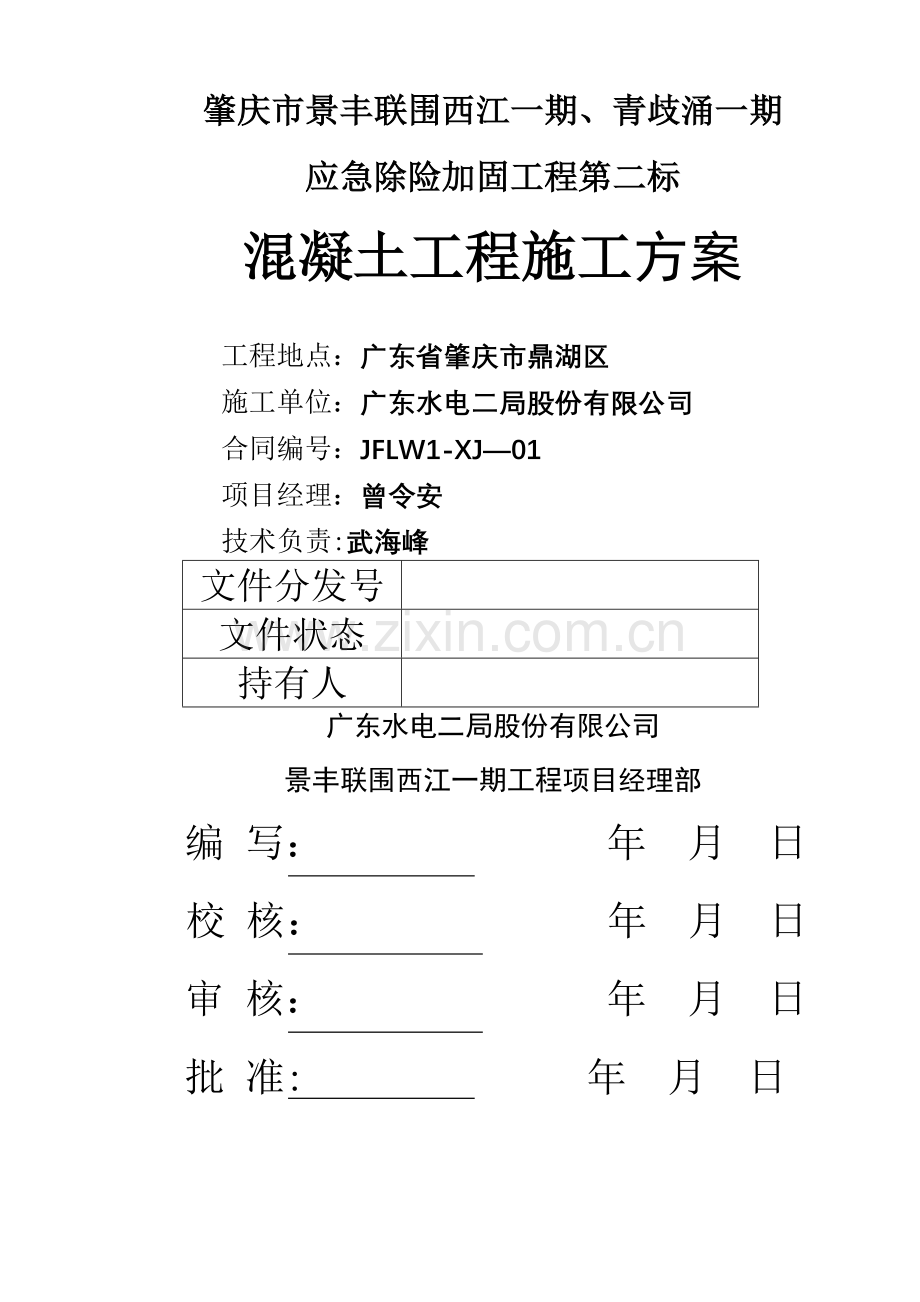

肇庆市景丰联围西江一期、青歧涌一期应急除险加固工程第二标混凝土工程施工方案工程地点：广东省肇庆市鼎湖区施工单位：广东水电二局股份有限公司合同编号：JFLW1-XJ01项目经理：曾令安技术负责:武海峰文件分发号文件状态持有人广东水电二局股份有限公司景丰联围西江一期工程项目经理部编 写： 年 月 日校 核： 年 月 日审 核： 年 月 日批 准: 年 月 日混凝土工程施工方案目 录1。 概述12。 主要施工方法12.1。 挡土墙施工12.2. 护坡及压顶施工62。3。 防浪墙施工83。 施工进度计划123。1。 施工进度计划控制123。2. 施工进度计划安排124。 机械设备配置125. 人力资源安排136。 混凝土结构质量保证措施136.1。 试验、检验措施136。2。 混凝土外观质量保证措施156.3. 混凝土质量保证措施156.4。 雨天施工质量特别保证措施176.5。 质量检查与验收177。 施工安全保证措施207.1. 安全管理措施207。2. 用电安全措施207。3。 现场作业安全措施21 附图:混凝土工程施工进度计划。 广东水电二局股份有限公司1. 概述本标段混凝土工程主要包括混凝土挡墙、混凝土压顶、混凝土护坡、混凝土防浪墙，混凝土标号为C20，工程量约为1。96万m3，其中混凝土护坡1.34万m3。本标段混凝土分布见下表。 主要混凝土工程量表序号项 目 名 称单位工程量备 注1混凝土挡墙m33561。842护坡混凝土压顶m34903混凝土护坡m313421。124混凝土防浪墙m321422. 主要施工方法2.1. 挡土墙施工本标段挡土墙施工桩号20+20923+800，全长约3600m。原则上20m设一条分缝，分缝厚度2cm，分缝材料沥青杉木板共计约175m2.混凝土标号C20，坍落度68cm，二级配.2.1.1. 施工程序初步放样场地平整施工放样砼浇筑土方回填养护、拆模基础开挖模板安装施工排水挡土墙施工程序框图如下：挡土墙施工程序框图2.1.2. 测量放样采用全站仪进行放样，将挡土墙的开挖边线用白灰粉标示于开挖面上，定出挡土墙开挖位置.2.1.3. 基础开挖挡土墙的础基开挖宽度为1。2m，开挖宽度小,属基槽开挖，须沿挡土墙轴线倒退法进行开挖，鉴于施工的挡土墙基本都位于现大堤的坡脚处，反铲挖掘机开挖就位的工作面一部分位于斜坡上，不便于用反铲挖掘机用倒退法进行开挖，须将挡土墙的开挖工作面进行平整。开挖采用PC220反铲挖掘机进行开挖，沿已放好样的白灰粉线进行倒退开挖，用水准仪控制基础面的开挖高程，基础开挖深度为1.52.0m之间，均一次开挖到位，坡比按1:0。3进行控制，若土质较差的部位，根据实际情况进行放坡,基础底部预留5cm保护层，待人工修规格时开挖.根据设计高程与西江水位情况，如果基础高程高于西江水位，开挖基槽不会有地下水渗出，如果基础高程低于西江水位，开挖基槽时会有地下水渗出。施工时既要考虑低于西江水位挡土墙基槽的地下渗水的抽排工作，还要考虑降雨的抽排工作。排水方法为开挖排水沟和集水井组成排水网再用水泵抽排。开挖出的土在基槽旁边堆放，但要与基槽保持一定距离，防止基槽坍塌。开挖好的基槽经验收合格后才能进行下道工序.2.1.4. 模板工程2.1.4.1. 模板安装挡土墙挡模板主要采用1500cm600cm、1500cm20cm的标准钢模板。（1）模板的安装，遵循安全、方便、快速并使混凝土表面美观的原则,根据不同部位的混凝土而选用不同的模板安装方式；(2）模板施工前，先组织学习图纸，进行技术交底，提出安装方案,测量人员放样，保证模板安装位置的准确。模板安装前先除去模板污垢，涂刷矿物油类的防锈保护涂料。模板安装必须保证模板接缝平直、整齐、严密，预埋件和预留孔洞位置准确无偏差，加固安全可靠，便于钢筋的安装和混凝土的浇筑、养护，并有利于加快施工进度。模板安装过程中设置临时的拉、撑加固设施，以防倾覆；(3）模板安装完毕后,对位置、模板面的平整度、接缝宽度、加固和支撑体系等进行检查，经验收合格后,再浇筑混凝土。采用对拉螺栓采用“螺栓+扁铁+拉筋”的组合方式，扁铁置于模板缝间,螺栓与扁铁焊接外伸至外楞，用“3”形扣和螺母将螺栓固定于外楞,拉筋焊于扁铁上，伸入结构钢筋并与之焊接具体安装如下：模板安装主要采用60cm宽的钢模板，倒角部位采用30cm宽的钢模，模板安装如下图所示.挡土墙模板安装示意图模板加固方式：内拉外顶，内部用10钢筋对拉，外部用48钢管支撑,模板加固如下图所示。挡土墙模板加固示意图2.1.4.2. 模板工程质量控制（1）模板安装前，根据设计图纸进行现场测量放样，按要求设立控制点，个别特殊部位，适当加密控制点，必要时将主要控制点引出施工部位以外不易破坏位置，以备校正用；（2）模板安装时有足够的刚度以保证混凝土浇筑过程不变形。安装过程中，反复测试水平度、垂直度,及时校正偏差,模板安装的允许偏差，不得超过规范规定的数值.(3）混凝土浇筑过程中，设置专人负责经常检查，调整模板的形状及位置；(4）模板拆除：拆除模板的期限，遵守下列规定：1）不承重的侧面模板，在混凝土强度达到3.5MPa以上，能保证其表面棱角不因拆模而损坏后，再进行拆除;2)拆除的模板、支架及配件及时清理、维修,分类堆放整齐。2.1.5. 混凝土浇筑2.1.5.1. 施工程序混凝土浇筑施工程序如下框图所示： 施工缝处理模板安装仓面验收混凝土制备混凝土运输进 仓振捣成型养护、拆模或垫层砼浇筑混凝土浇筑施工程序图2.1.5.2. 混凝土的制备为保证混凝土质量，全部混凝土在混凝土搅拌站集中拌制，为改善混凝土的和易性、提高其抗渗能力等,混凝土加外加剂和掺粉煤灰。混凝土生产工艺流程如图,其原材料来源如下框图所示：碎石堆放场砂子堆放场装载机石料贮仓砂子贮仓电子秤电子秤集料斗粉状外加剂水源搅拌机加水拌制液态外加剂秤量水泵蓄水池水泵流量计散装水泥车散装粉煤灰车水泥罐粉煤灰罐螺旋输送机螺旋输送机定量混合料电子秤储料斗搅拌运输车混凝土生产工艺流程图（1）水:直接采用西江江水作为水源，西江江水水量充沛，水质良好可满足混凝土拌和要求；（2)水泥：采用合格厂家生产的散装水泥，用水泥罐存放；(3）砂：就近当地砂场购买合格砂料，砂的细度模数控制在23的范围内。汽车运到拌和系统料场储存；（4）骨料：按监理指定的当地石场统一采购；（5）掺和料：采用经监理批准的符合国标的粉煤灰；(6）外加剂：采用缓凝型减水剂、早强型减水剂和膨胀剂等。2.1.5.3. 混凝土分层挡土墙浇筑分两层进行浇筑，第一层为50cm高,第二层为70cm高，结构尺寸如下图所示：挡土墙结构尺寸图2.1.5.4. 入仓方式该部分混凝土在工地混凝土搅拌站拌制，用6m3混凝土搅拌运输车运至挡土墙的堤顶，在坡面上设溜槽，砼通过溜槽入仓。挡土墙每20m设置一道结构缝,用沥青杉板（杉板厚1cm)间隔.2.1.5.5. 平仓振捣混凝土浇筑应保持连续性，且允许间隙时间应按相关规定执行;若超过允许间歇时间,则应按工作缝处理。砼振捣采用软轴振捣器,振捣时振捣器垂直插入下层混凝土5cm以上，每点振捣时间以混凝土不再出现气泡，不再显著下沉，并开始泛浆为止。2.1.5.6. 养护混凝土浇筑完成1218小时后，即由专人进行养护，养护时间为714天。一般采用人工洒水养护，养护时间近规范要求执行。2.2. 护坡及压顶施工2.2.1. 概述护坡混凝土从1。50护坡脚挡土墙至10.00混凝土护坡压顶按6m分块,伸缩缝宽10mm，并用沥青杉板塞填。砼护坡板上设756000mmPVC排水孔，砼护坡施工时采用“跳块法”进行施工。2.2.2. 施工程序混凝土护坡施工程序如下框图所示。清基、修坡石粉垫层土工布与碎石养护、拆模模板安装测量放样砼浇筑布设排水管混凝土护坡施工流程图2.2.3. 清基、修坡及垫层铺设(1)清基采用推土机将迎水坡的草皮进行清除，集中成堆后用反铲挖掘机装车，将开挖的有机土壤运到指定地区堆放，防止土壤被冲刷流失，有机土壤用于工程区的环境保护及草皮种植前腐植土回填。(2）修坡汛期内施工的砼护坡，修坡时不破坏大堤的堤顶结构，边坡的削坡分段进行，在汛期时段施工时每次削坡长度控制在50m以内,在削一段完成一段砼护坡的原则上进行,确保汛期施工大堤的安全。削坡用无齿长臂反铲挖掘机削坡，将根据迎水坡实际情况进行削高补低.对用土填高的部位（如挡土墙开挖的工作面)，备用柴油发电机组，用立式打夯机进行夯实。（3）石粉垫层与反滤料铺设坡面修整完后用东风自卸汽车运输石粉，在堤顶将石粉卸到工作面，反铲挖掘机配合人工进行铺填，用3KW平板振动器振实，若石粉太干，可适当洒水湿润,确保石粉垫层的密实度。砼护坡真缝下的反滤料宽度为30cm,石粉铺填时将护坡真缝下面反滤料的位置空出，有部分石粉进入反滤料位置的，人工清理后铺设土工布，土工布上面铺一层10cm厚碎石，真缝下土工布沿缝通长布置50cm，其中底宽30cm，两侧向上卷10cm与护坡砼接触.砼护坡排水孔下300mm300mm范围设一层土工布，上面铺一层10cm厚碎石,土工布四周向上卷10cm与护坡砼接触。2.2.4. 模板安装砼护坡厚度为15cm厚,护坡砼的模板采用600cm长15cm高的槽钢，结合20的钢筋以将槽钢固定。压顶的模板采用60cm150cm的标准钢模板进行安装。护坡混凝土每6m一分块，相邻块之间设置有纵、横真缝，每块在3m处纵、横方向各设置一条假缝.施工时，护坡混凝土按跳块浇筑，沥青衫板先镶置于先浇块混凝土结构缝面，并用水泥钢钉钉牢。需注意沥青杉板面必须与砼浇筑面相平，保持护坡面美观、平整。模板安装详见“2。1。4章结”。2.2.5. 砼浇筑浇筑采用“跳块法”进行,砼在拌和楼集中拌制，用6m3的砼搅拌运输车运输到工作面的堤顶，在坡面上设溜槽，砼通过溜槽入仓。砼入仓人工进行平整，采用平板振动器进行振捣密实，将砼振出浆后，人工用专门定制7m长的铝合金尺靠侧模顶面对砼面进行刮面，初步将护坡砼面刮平，视气温及护坡面凝固的实际情况，再分次人工抹平、压光,确保护坡混凝土外观质量。2.3. 防浪墙施工砼防浪墙每10m设一条结构分缝，用20mm厚沥青杉板（杉板厚10mm）间隔，钢筋保护层为50mm。2.3.1. 钢筋工程防浪墙全段钢筋制安41。1t，钢筋在钢筋加工厂配料加工，然后用车运至安装现场进行安装。2.3.1.1. 钢筋的供应、验收、堆放和标识（1）钢筋采用合格的产品；（2）钢筋进场后，先分批进行检查验收,并按监理工程师的要求取样，无钢筋出厂合格证，不予验收，然后按其厂家、种类、规格、批号和进厂时间分类定点整齐堆放，钢筋堆放一律用方木垫起，离地面20cm以上，并将该批钢筋的铭牌挂于明显处;（3)钢筋加工厂内设交通通道，满足搬运钢筋的交通要求,周边设排水沟，确保厂内不积水；(4）钢筋的试验每批钢筋筋均应附有产品质量证明书及出厂检验单，在使用前,分批进行以下钢筋机械性能试验：1）钢筋分批试验，以同一炉(批）号、同一截面尺寸的钢筋为一批，取样的重量不大于60kg;2)根据厂家提供的钢筋质量证明书，检查每批钢筋的外表质量，并测量每批钢筋的代表直径;3）在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋中各取一个拉力试件（含屈服点、抗拉强度和延伸率试验）和一个冷弯试验，如一组试验项目的一个试验项目的一个试件不符合监理人规定的数值时，则另取两倍数量的试件，对不合格的项目作第二次试验，如有一个试件不合格，则该批钢筋为不合格产品.2.3.1.2. 钢筋加工（1）钢筋由分管钢筋的技术人员根据设计图纸和混凝土分层分块开出钢筋加工配料单交钢筋加工厂加工.成批加工前，先进行放样，确保长度和高度满足要求，经检查合格分批加工；(2）加工配料根据混凝土浇筑单元，严格按图纸要求进行，统筹兼顾，合理配料、断料，禁止长料短用,保证钢筋的品种、规格、尺寸、数量和使用部位没有错误，并减少浪费，提高加工效率；（3)结构钢筋为I级.采用卷扬机冷拉方式调直,且钢筋的冷拉率不大于4。I级钢筋如无变形，直接断料,如有变形,在钢筋调直机上调直,然后才断料；（4）钢筋加工成型后，经专职质检人员检查、验收，确保符合设计要求,然后再发牌挂上具有使用部位、钢筋品种、规格、尺寸、数量及编号标志的标牌，分类堆放整齐.2.3.1.3. 钢筋的运输加工完毕的钢筋由人工装车运输到工作面附近，转运钢筋时依据安装程序安排搬运先后和确定叠放钢筋顺序，注意轻拿慢放，防止变形和污染；2.3.1.4. 钢筋安装（1）钢筋安装的基本要求1）钢筋的结点按要求绑扎牢固，结点焊接用手工电弧焊焊接;2)钢筋的接头采用绑扎搭接；3)钢筋安装平面钢筋网面平顺,布置均匀，钢筋顺直；钢筋注意接头位置和间距要求，节点钢筋的相互关系正确，端头锚固合理;4）安装钢筋的人员要熟悉图纸、设计变更通知、会议纪要和规程、规范要求;(2）钢筋的检查和验收钢筋安装完毕后,按“三检制度检查和验证钢筋品种、规格、尺寸、数量，是否符合设计图纸,钢筋的相互关系是否正确；检查绑扎的质量，接头的分布情况是否合理,有无满足端头锚固的要求，钢筋的整体稳定性是否可靠,有无受污染的情形，一切合格之后,报请监理工程师验收签证，再进行隐蔽。(3）钢筋的校正混凝土浇筑过程中，不碰撞钢筋，混凝土浇筑均衡，不造成有危害的侧向压力，派专人跟踪控制，及时对变形的钢筋进行校正.2.3.1.5. 钢筋工程中常见通病的防治(1）钢筋骨架外形尺寸不准。绑扎时将多根钢筋端部对齐，防止绑扎钢筋时,某号钢筋偏离规定位置或骨架产生扭曲变形；（2）钢筋偏位。在浇筑混凝土时，钢筋由于受到侧压力容易出现偏移，派专人进行检查,及时进行调整；(3）露筋。施工时，保护层砂浆垫块准确,垫块间距设置适宜。2.3.2. 模板安装模板采用1500mm300mm、1500mm600mm的标准钢模板，采用对拉螺栓采用“螺栓+扁铁+拉筋”的组合方式，扁铁置于模板缝间，螺栓与扁铁焊接外伸至外楞，用“3形扣和螺母将螺栓固定于外楞，拉筋焊于扁铁上，伸入结构钢筋并与之焊接.模板安装详参见“2。1。4章结”。2.3.3. 砼浇筑砼分两层进行浇筑,下部30cm为一层，上部80cn为一层,如下图所示。混凝土防浪墙大样图(单位：mm）砼在拌和楼集中拌制后，砼在拌和楼集中拌制,用6m3的砼搅拌运输车运输到工作面旁,用拌和运输车直接泻入仓内.砼浇筑详参见“2.1.5章结。3. 施工进度计划3.1. 施工进度计划控制(1）挡土墙砼：2006年12月1日2007年4月30日、2007年10月1日2007年11月15日;（2）K20+380K21+063护坡砼:2007年4月23日2007年5月25日、2007年10月1日2007年11月20日；（3）砼压顶:2007年5月1日2007年5月31日、2007年10月5日2007年11月22日；（3）防浪墙：2007年10月1日2007年11月25日。见附图混凝土工程施工进度计划。3.2. 施工进度计划安排（1）挡土墙拟在2007年11月15日完成。（2）K20+380K21+063砼护坡段的坡脚高程基本都在3.8高程以上，经指挥部同意，该段砼护坡拟安排在2007年4月23日2007年5月25日施工，由于5月已属西江的汛期，护坡施工时分段进行，每施工段不超过50m，完成一段砼护坡再开挖修坡下一段，修坡时不破坏堤顶的结构，确保汛期的安全,其余的混凝土护坡待汛期过后方进行施工。（4）砼压顶位于坡面10m高程，根据砼护坡的进度流水进行施工；(3）防浪墙施工必须破除顶道路，故安排今年汛期后进行。4. 机械设备配置根据本标段混凝土工程量和施工计划工期以及施工方法和施工现场情况，再结合我单位现有施工机械设备，我项目部拟选用以下施工机械设备，详见下表。混凝土施工设备一览表序 号设备名称规格型号数量1长臂挖掘机PC2201台2自卸汽车8t3台3砼搅拌运输车6m33台4软轴振动器502条5全站仪PTS-V21套6水准仪1套7平板振动器3KW2台8立式打夯机2.2KW2台9柴油发电机组11KW1台10钢筋加工设备成套1套如果计划或施工方法有调整，则相应调整施工设备。5. 人力资源安排 根据施工强度和施工方法以及我单位现有人员情况,我项目部拟对人员进行如下安排。混凝土施工人力资源计划表序号人 员 类 别数 量1杂工10人2木工203混凝土工184抹面工105钢筋工106测量工4人7司机5人8重机手2人9质检员和管理人员10人如果计划或施工方法有调整，则相应调整施工人员.6. 混凝土结构质量保证措施6.1. 试验、检验措施试验、检验措施表见下表. 试验、检验措施表测试验项目检测试验内容与要求检测试验的手段与措施备 注水泥试验抗折抗压强度、胶砂流动度、安定性、凝结时间、标号等、试验时间超过三个月要重新送试。抗折强度用抗折试验机，抗压强度用万能试验机，水泥安定性用雷氏法.检测取样按试验规程要求。水泥必须具备出厂合格证,现场检查其品种、标号、批次、出厂日期等。砂石试验砂必试含泥量、颗粒级配、细度模数、泥块含量、含水率.颗粒级配用筛分法，含泥量用陶洗法或虹吸法，含水量用标准法.碎石卵石颗粒级配、含泥量、泥块含量、针片状颗粒含量、碎石强度.颗粒级配用筛分法，含泥量用陶洗法、针片状颗粒含量用针（片）状规准仪。代表批量600T.钢筋 钢材复试拉力屈服点、抗拉强度、伸长率不大于规定值。屈服点和抗拉强度用图示法或指针法，伸长率用位移法。钢筋分批验收，同一炉（批）号、同一截面尺寸的钢筋为一批，每批不大于20T,检查外观质量，测量代表直径。冷弯按规定弯心直径d弯曲达到规定角度、试件弯曲部位不产生裂纹。可焊性焊条种类、拉断区域、断裂性质是否合格,试验结论按JGJ-84钢筋焊接及验收规范执行。当有试件没达到规定指示的抗拉强度时补试。浇筑混凝土混凝土拌和均匀性检测测定砂浆容重，其差值小于30kg/m3用筛分法分析测定粗骨料在混凝土中所占百分比，差值不大于10。现场混凝土抗压强度检测中，（1）同一等级的试样数量：28天龄期：非大体积混凝土每100m3成型试件3个；大体积混凝土每500m3成型试件3个。设计龄期:每1000m3成型试件3个，每200m3成型试件3个.坍落度试验设计坍落度工地现场用坍落度筒，每班在出机口检测四次，仓面检测两次.强度试验抗压强度抗压强度用万能试验机取样制作、养护按GBJ10782混凝土强度试验评定标准。6.2. 混凝土外观质量保证措施（1）对于混凝土工程，每个部位的混凝土选用同样的材料，混凝土拌和均匀，不因水泥、粉煤灰、外加剂等材料不均匀导致混凝土内在质量不足和混凝土表面颜色深浅不一。（2）采用合理的模板安装工艺，在模板选用上，针对不同位置选用不同的模板安装，尽量选择完好、大幅面、表面光滑的模板施工工艺。钢模板在每次使用前清洗干净，为防锈和拆模方便，钢模面板涂刷矿物油类的防锈保护涂料，木模板接触混凝土的面用宝丽板。（3）混凝土浇筑过程仔细认真，振捣到位、充分，避免出现蜂窝，减少麻面等现象。（4）采用合理的混凝土浇筑方法和拆模时间，混凝土养护方法得当，时间充足，不使混凝土出现脱皮、龟裂等现象。模板拆除小心谨慎,不碰损混凝土，避免混凝土缺棱掉角。（5）混凝土表面缺陷处理，修补前用钢丝刷或压水冲刷清除缺陷部分，或凿去薄弱的混凝土表面，用水冲洗干净，采用比原混凝土强度等级高一级的砂浆、混凝土或其他填料填补缺陷处,并予抹平,修整部位加强养护,确保修补材料牢固粘结，色泽一致，无明显痕迹。6.3. 混凝土质量保证措施混凝土和钢筋混凝土施工作业遵照国家及有关部委颁布的标准、规范和规程执行.为了保证混凝土质量达到设计要求,施工过程中对配合比及混凝土质量进行严格控制和检查。质量检验程序如下图所示:结构强度检查水泥、砂、石、水、外加剂、外掺料取样标准检查是否合格加倍取样检查，是否合格按设计配合比配料该批材料不用该批混凝土报废处理试件取样、制作、养护性能检测钻芯取样检查破坏性检查不合格合格不合格施工控制不合格合格不合格计量误差控制合格水灰比控制坍落度控制砂率控制结 束检验结果评定是否合格复检结评复检结果评定是否合格混凝土质量检查程序框图（1）在配合比设计未经监理工程师批准前不得浇筑混凝土；最大水灰比和最小水泥含量须按国家有关规范执行，用水量不超过浇筑和捣实所要求的混凝土和易性的要求；（2）不合格混凝土不得使用，混凝土不使用人工拌和；（3）混凝土用混凝土搅拌运输车运送。从开始拌和到最终位置捣实的最长时间,由试验室根据水泥初凝时间及施工气温确定，并符合规范；（4）混凝土在运输及浇筑过程中不得发生污染、离析材料损失等情况；(5）将部件模板和钢筋清除干净，模板内面涂刷矿物类油脂,并经监理工程师检查批准才能开始浇筑混凝土，混凝土浇筑作业须连续进行,如因故中断，其中断时间小于前次混凝土的初凝时间；（6）混凝土初凝后，不得振动模板,伸出的钢筋不得承受外力；(7)工程的每一部分混凝土的浇筑日期、时间及浇筑条件都有完整的记录，供监理工程师检查使用；(8）混凝土捣实后1.5小时到24小时内，不得受到振动;(9)混凝土浇筑完成后，对混凝土养生，最少保持714天或监理工程师指示的天数。养生方法及持续时间，以使混凝土有足够的耐久性和强度且混凝土构件变形最小为准，不能有由于混凝土的干缩而引起的裂缝。各构件在拆模前保持湿润。6.4. 雨天施工质量特别保证措施（1）成立专门的气象情报小组，与当地气象台、水文站保持正常联系，台风、雨季24小时值班监控；（2）制定防洪防风责任措施，从项目经理到每个职工，层层落实责任制,使一旦出现台风、洪水，项目部各部门、班组人员有条不紊、各负其责地完成抢险任务；（3)大风大雨天气时避免浇筑混凝土，确因工期需要，混凝土浇筑完成后,及时用草蒹、麻袋覆盖，及时洒水养护,并延长养护时间;(4)雨天经常疏导地面排水沟，防止积水漫入工作面；（5）台风、雨季到来之前，配备足够的抢险机械设备,包括挖掘机、轮式装载机、汽车、起重机、抽水机等机械设备，全部完好待命。6.5. 质量检查与验收6.5.1. 混凝土原材料的质量检验(1)水泥检验每批水泥均需厂家的品质试验报告,对每批水泥进行取样检测，必要时进行化学成份分析.检测取样以200400t同品种、同标号水泥为一个取样单位，不足200t时也作为一个取样单位，检测的项目包括：水泥标号、凝结时间、体积安定性、稠度、细度、比重等试验。若监理人认为必要时，进行水化热试验。（2）混合材料试验粉煤灰及其它经批准的掺合料的检测取样以每100200t为一取样单位，不足100t也作为一个取样单位，检测项目包括细度、需水量比、烧失量和三氧化硫等指标.(3）外加剂的检验配置混凝土所使用的各种外加剂有厂家的质量证明书，按国家各行业标准进行试验鉴定，贮存时间过长的重新取样,严禁使用变质的不合格的外加剂；现场掺用的减水剂浓缩物，以5t为取样单位，加气剂以200kg为取样单位.对配制的外加剂溶液浓度每班至少检查一次。（4）水质检查拌和及养护混凝土所用的水，除按规定进行水质分析外，按监理人指示进行定期检测，在水源改变或对水质有怀疑时，采取砂浆强度试验法进行检测对比，如果水样制成的砂浆抗压强度，低于原合格水源制成的砂浆28天龄期抗压强度的90%时，该水不能继续使用.（5）骨料质量检验骨料的质量检验分别按下列规定在筛分场和拌和场进行：1）在筛分场每班至少检查一次，内容包括各种骨料的超逊径、含泥量和砂的细度模数;2)在拌和场，每班至少检查两次砂和碎石的含水率,其含水率的变化分别控制为0。5%(砂）和0.2(碎石)范围内；当气温变化较大或雨后骨料含水量突变的情况下，每两小时检查一次；砂的细度模数每天至少检查一次，其含水率超过0。2%时，需调整混凝土配合比；骨料的超逊径、含泥量每班检查一次。6.5.2. 混凝土的质量检测（1）混凝土拌和均匀性检测1）会同监理人对混凝土拌和均匀性进行检测;2）定时在出机口对一盘混凝土按出料先后各取一个试样（每个试样不少于30kg），以测定砂浆容重，其差值不大于30kg/m3；3)用筛分法分析测定粗骨料在混凝土中所占百分比时，其差值不大于10%。（2） 坍落度检测按施工图纸的规定和监理人的指示，每班进行现场混凝土坍落度的检测，出机口检测四次,仓面至少两次，并视混凝土拌和物的质量适当予以增加检测次数.（3) 强度检测现场混凝土抗压强度的检测，同一等级混凝土的试样数量以下表规定为准;非大体积混凝土抗压强度的检查以28天龄期的试件按每200m3成型试件3个，3个试件取自同一盘混凝土。 混凝土龄期试件取样表类 别28天龄期试件数设计龄期试件数大体积混凝土每500m3成型试件3个每1000m3成型试件3个非大体积混凝土每100m3成型试件3个每200m3成型试件3个6.5.3. 混凝土工程建筑物的质量检查与验收（1）建基面浇筑混凝土前，按施工图纸要求检查基础开挖面的平面尺寸、标高和场地平整度；(2）在混凝土浇筑过程中，会同监理人对混凝土工程建筑物测量放样成果进行检查和验收；（3）按监理人及相关技术要求对混凝土工程建筑物永久结构面修整质量进行检查和验收;（4）浇筑过程中，对混凝土浇筑面的养护和保护措施进行检查，并在其上层混凝土覆盖前,对浇筑层面养护和施工缝质量进行检查和验收；（5）在混凝土浇筑检查验收中，对伸缩缝的质量进行检查和验收。7. 施工安全保证措施7.1. 安全管理措施1)施工前，对各班组进行安全技术交底，保证传达到每一个施工人员，施工中严格按照安全技术交底的内容进行施工，防止安全事故的发生。2)对上岗工人进行安全教育和培训，使上岗人员都能按照安全规程照章作业,防患于未然。3）制定安全奖罚措施,对违反安全操作规程的人员进行处罚，对能够照章作业并及时纠正别人违章作业的人进行奖励，以达到减少安全事故的目的。7.2. 用电安全措施1）施工现场临时用电严格执行施工现场临时用电安全技术规范JGJ4688的规定执行.2）临时用电线路推行“三相五线”接线方式，做好接零或接地保护.3)临时用电线路的安装、维修和拆除，均由持上岗证的电工完成。4）所有配电箱、开关箱均有单位名称字样和“有电危险！” 的红色警示语。5）实行一机一闸,严禁一闸多机。6)所有配电箱、开关箱要有门、有锁和防雨措施。7)潮湿作业区域照明用电使用36V以下安全电压。8）开关箱安装符合要求的漏电保护开关。9）凡使用的电线电缆不得有脱皮、露芯等易引起漏电的现象。10）移动电气设备的供电线路，使用橡胶电缆，穿过行车道时穿管敖设，破损电缆不得使用电。11）严禁使用铜丝、铁丝代替保险丝使用。7.3. 现场作业安全措施1)现场的各类材料的堆放不得超过规定的高度。2）作业中使用剩余的器材及现场拆下来的模板、废料等都随时清理回收，并且将钉子拔掉或打弯再分类堆放.3）支模按规定的作业程序进行，模板未固定前不得进行下一道工序。4）挖掘机工作时，禁止任何人员进入挖掘机的危险半径内.5）各种机动车司机和船员必须经过培训持证上岗。18广东水电二局股份有限公司
