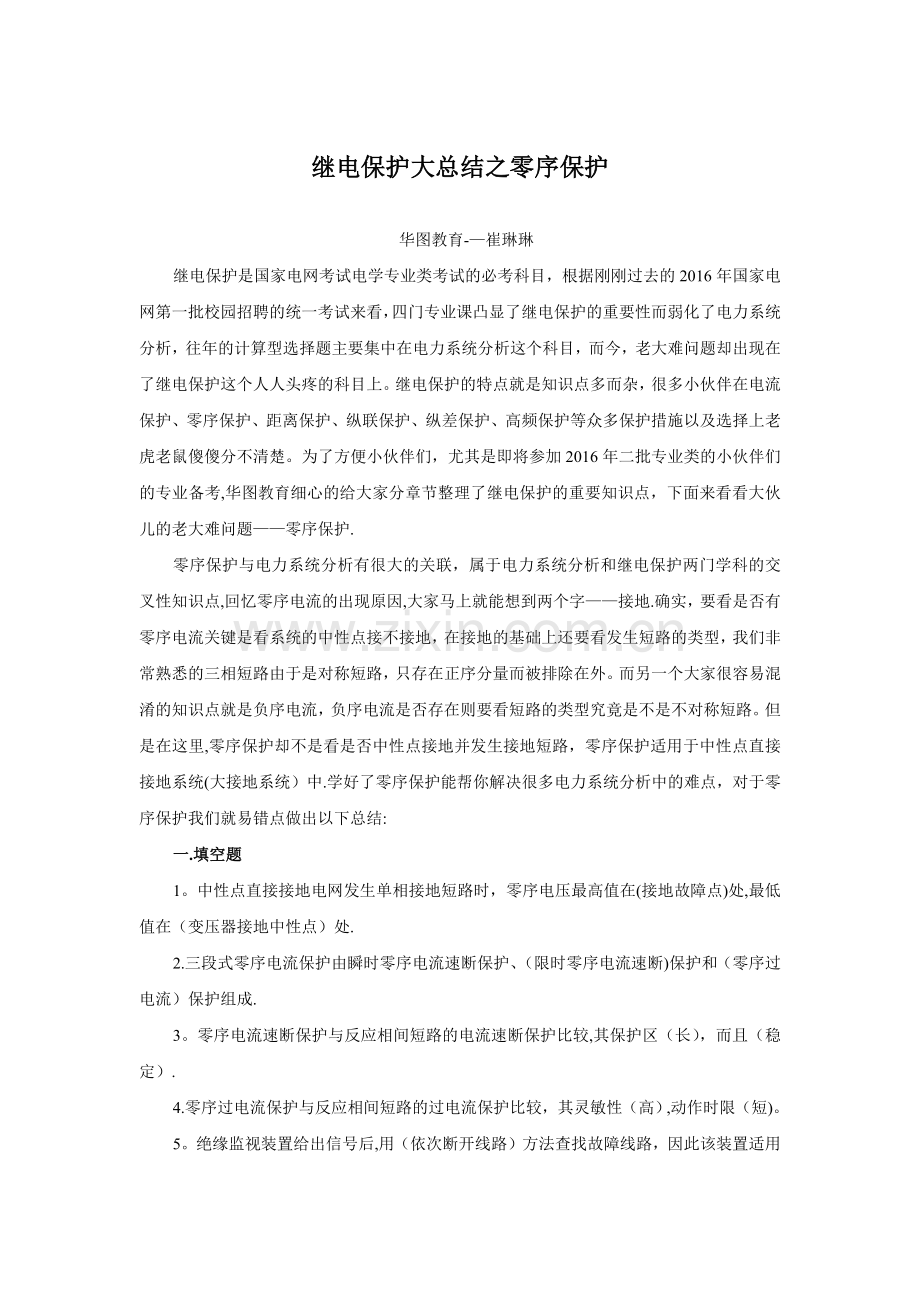

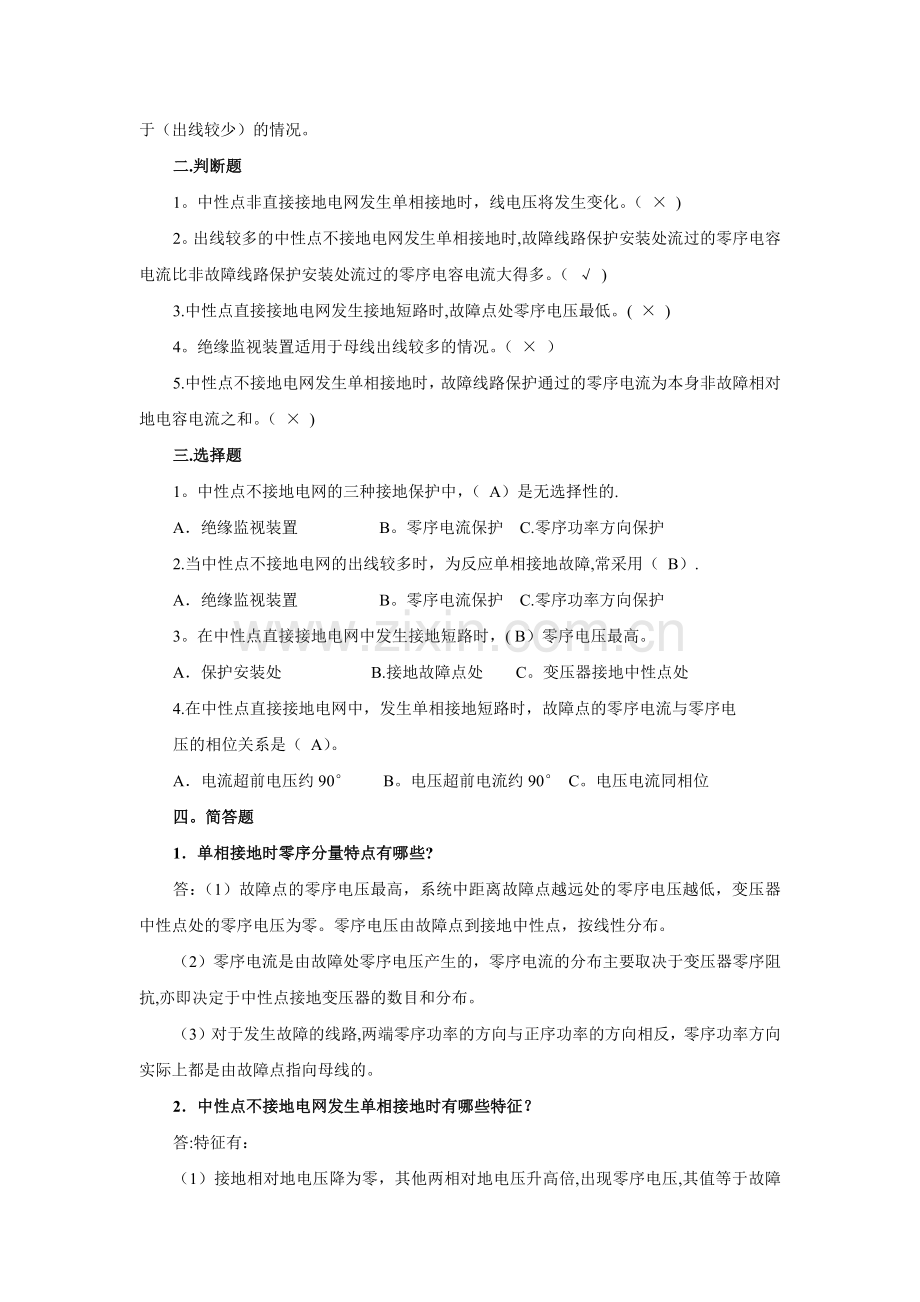

继电保护大总结之零序保护华图教育-崔琳琳继电保护是国家电网考试电学专业类考试的必考科目，根据刚刚过去的2016年国家电网第一批校园招聘的统一考试来看，四门专业课凸显了继电保护的重要性而弱化了电力系统分析，往年的计算型选择题主要集中在电力系统分析这个科目，而今，老大难问题却出现在了继电保护这个人人头疼的科目上。继电保护的特点就是知识点多而杂，很多小伙伴在电流保护、零序保护、距离保护、纵联保护、纵差保护、高频保护等众多保护措施以及选择上老虎老鼠傻傻分不清楚。为了方便小伙伴们，尤其是即将参加2016年二批专业类的小伙伴们的专业备考,华图教育细心的给大家分章节整理了继电保护的重要知识点，下面来看看大伙儿的老大难问题零序保护.零序保护与电力系统分析有很大的关联，属于电力系统分析和继电保护两门学科的交叉性知识点,回忆零序电流的出现原因,大家马上就能想到两个字接地.确实，要看是否有零序电流关键是看系统的中性点接不接地，在接地的基础上还要看发生短路的类型，我们非常熟悉的三相短路由于是对称短路，只存在正序分量而被排除在外。而另一个大家很容易混淆的知识点就是负序电流，负序电流是否存在则要看短路的类型究竟是不是不对称短路。但是在这里,零序保护却不是看是否中性点接地并发生接地短路，零序保护适用于中性点直接接地系统(大接地系统）中.学好了零序保护能帮你解决很多电力系统分析中的难点，对于零序保护我们就易错点做出以下总结:一.填空题1。中性点直接接地电网发生单相接地短路时，零序电压最高值在(接地故障点)处,最低值在（变压器接地中性点）处.2.三段式零序电流保护由瞬时零序电流速断保护、（限时零序电流速断)保护和（零序过电流）保护组成.3。零序电流速断保护与反应相间短路的电流速断保护比较,其保护区（长），而且（稳定）.4.零序过电流保护与反应相间短路的过电流保护比较，其灵敏性（高）,动作时限（短)。5。绝缘监视装置给出信号后,用（依次断开线路）方法查找故障线路，因此该装置适用于（出线较少）的情况。二.判断题1。中性点非直接接地电网发生单相接地时，线电压将发生变化。（ )2。出线较多的中性点不接地电网发生单相接地时,故障线路保护安装处流过的零序电容电流比非故障线路保护安装处流过的零序电容电流大得多。（ )3.中性点直接接地电网发生接地短路时,故障点处零序电压最低。( )4。绝缘监视装置适用于母线出线较多的情况。（ ）5.中性点不接地电网发生单相接地时，故障线路保护通过的零序电流为本身非故障相对地电容电流之和。（ )三.选择题1。中性点不接地电网的三种接地保护中，（ A）是无选择性的.A绝缘监视装置 B。零序电流保护 C.零序功率方向保护2.当中性点不接地电网的出线较多时，为反应单相接地故障,常采用（ B）.A绝缘监视装置 B。零序电流保护 C.零序功率方向保护3。在中性点直接接地电网中发生接地短路时，( B）零序电压最高。A保护安装处 B.接地故障点处 C。变压器接地中性点处4.在中性点直接接地电网中，发生单相接地短路时，故障点的零序电流与零序电压的相位关系是（ A）。A电流超前电压约90 B。电压超前电流约90 C。电压电流同相位四。简答题1单相接地时零序分量特点有哪些?答：（1）故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，变压器中性点处的零序电压为零。零序电压由故障点到接地中性点，按线性分布。（2）零序电流是由故障处零序电压产生的，零序电流的分布主要取决于变压器零序阻抗,亦即决定于中性点接地变压器的数目和分布。（3）对于发生故障的线路,两端零序功率的方向与正序功率的方向相反，零序功率方向实际上都是由故障点指向母线的。2中性点不接地电网发生单相接地时有哪些特征？答:特征有：（1）接地相对地电压降为零，其他两相对地电压升高倍,出现零序电压,其值等于故障前电网的相电压，且系统各处零序电压相等；（2)非故障线路保护安装处通过的零序电流为该线路本身非故障相对地电容电流之和，其值为，其方向从母线流向线路；（3）故障线路保护安装处通过的零序电流为非故障线路零序电流之和,其方向从线路流向母线。3为什么绝缘监视装置是无选择性的?用什么方法查找故障线路?答： 绝缘监视装置是反应母线出现零序电压而动作的，与母线相连的任一出线发生单相接地，母线都将出现零序电压，装置均发出信号,所以是无选择性的。可用依次断开线路的方法查找故障线路，当断开某条线路若信号消失,则该线路即为故障线路.4简述零序电流方向保护在接地保护中的作用。答：零序电流方向保护是反应线路发生接地故障时零序电流分量大小和方向的多段式电流方向保护装置，在我国大短路电流接地系统不同电压等级电力网的线路上，根据部颁规程规定，都装设了这种接地保护装置作为基本保护.电力系统事故统计材料表明,大电流接地系统电力网中线路接地故障占线路全部故障的80%90,零序电流方向接地保护的正确动作率约97，是高压线路保护中正确动作率最高的一种。零序电流方向保护具有原理简单、动作可靠、设备投资小、运行维护方便、正确动作率高等一系列优点。虽然大家在参加电网考试的时候只会遇到专业单选题、判断题和多选题，而没有正式的计算和问答以及填空题，但是大家要明白随便一个填空题拿出来都可以考单选，而随便一个问答题都可以拿来考多选，提醒大家注意啦！
