无障碍施工方案.doc

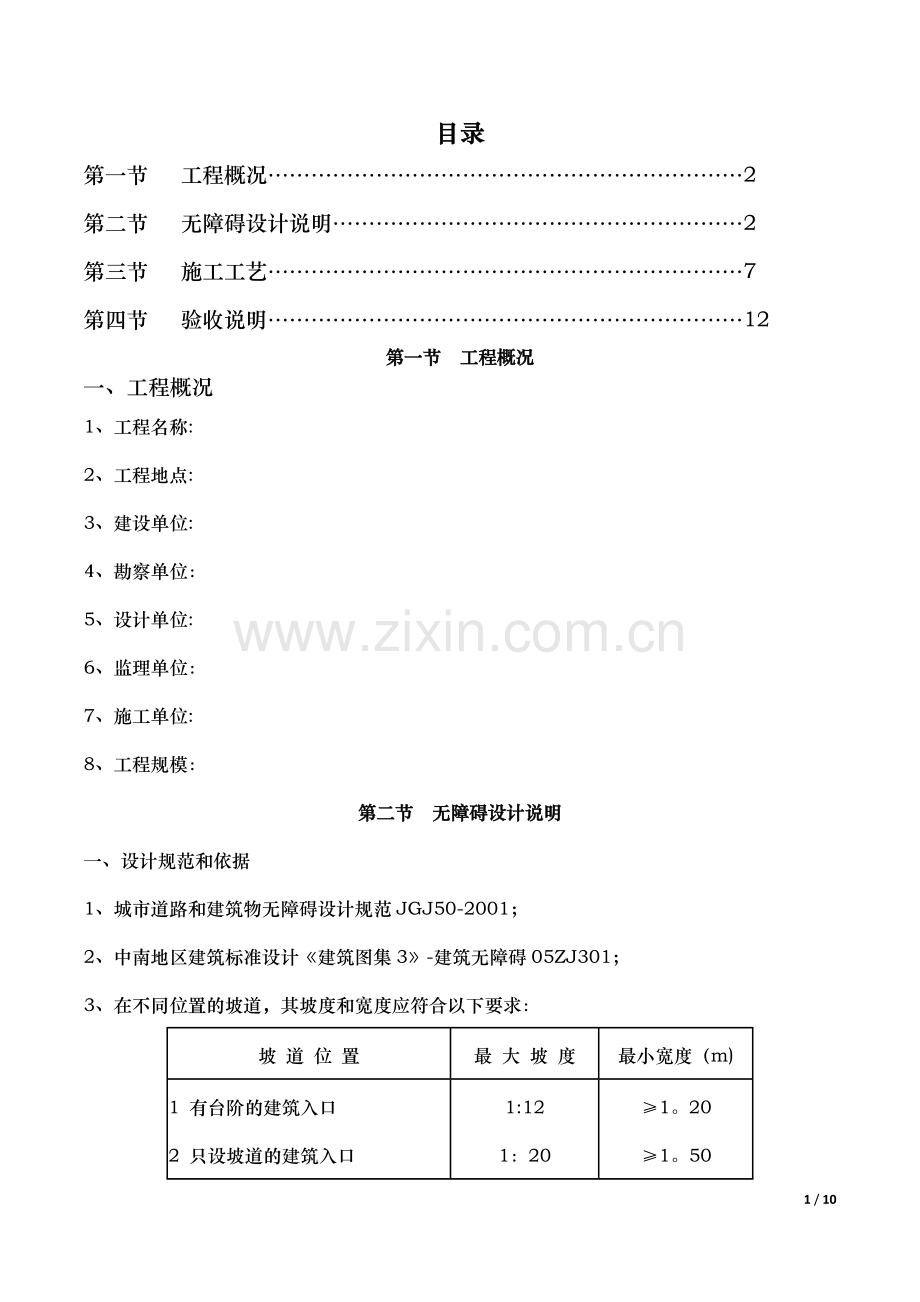

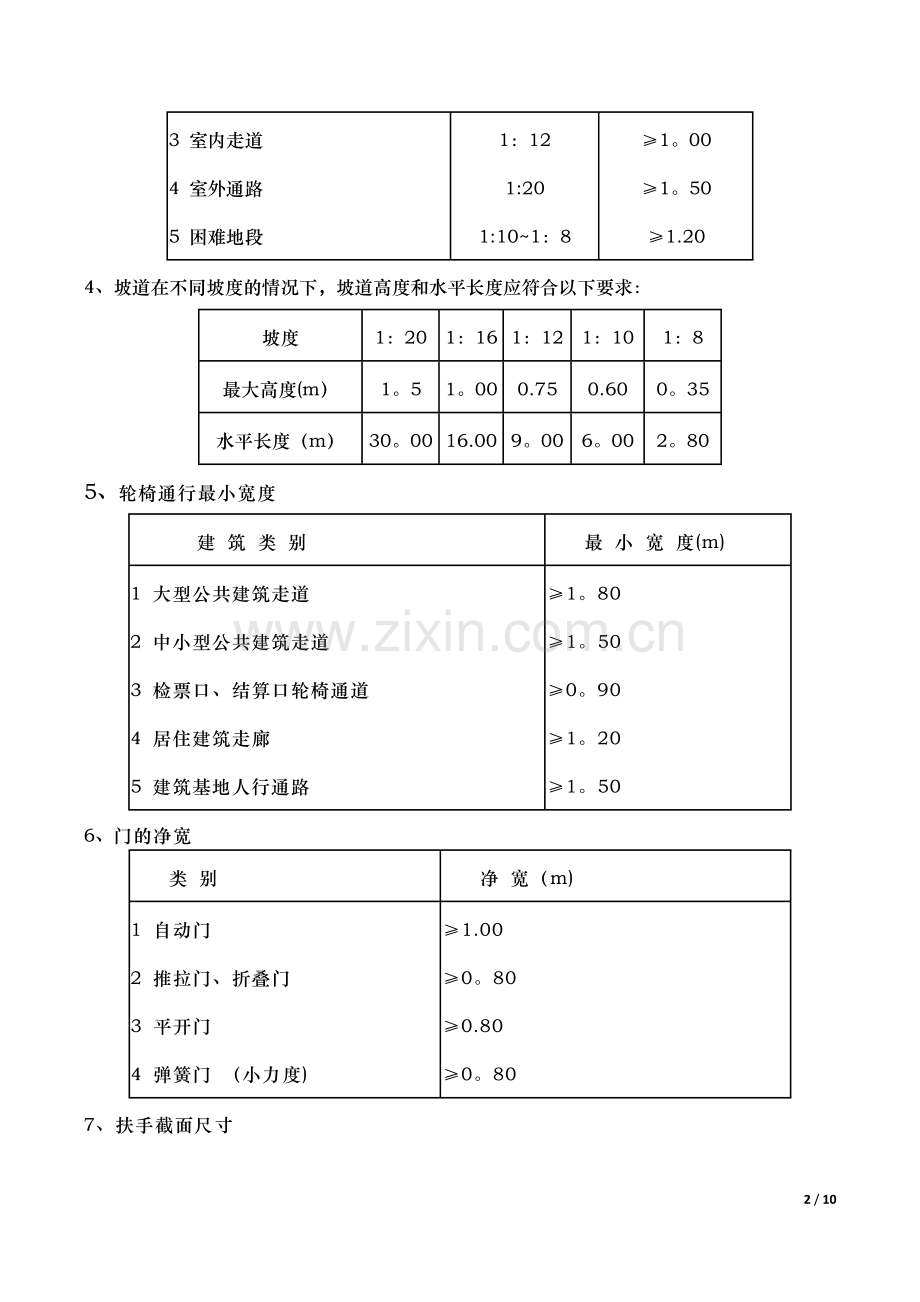

目录第一节 工程概况2第二节 无障碍设计说明2第三节 施工工艺7第四节 验收说明12第一节 工程概况一、工程概况1、工程名称:2、工程地点:3、建设单位:4、勘察单位：5、设计单位:6、监理单位： 7、施工单位:8、工程规模：第二节 无障碍设计说明一、设计规范和依据1、城市道路和建筑物无障碍设计规范JGJ50-2001；2、中南地区建筑标准设计建筑图集3-建筑无障碍05ZJ301；3、在不同位置的坡道，其坡度和宽度应符合以下要求： 坡 道 位 置最 大 坡 度最小宽度（m)1 有台阶的建筑入口2 只设坡道的建筑入口3 室内走道4 室外通路5 困难地段1:121：201：121:201:101：81。201。501。001。501.204、坡道在不同坡度的情况下，坡道高度和水平长度应符合以下要求：坡度1：201：161：121：101：8最大高度(m）1。51。000.750.600。35水平长度（m）30。0016.009。006。002。805、轮椅通行最小宽度建 筑 类 别 最 小 宽 度(m)1 大型公共建筑走道2 中小型公共建筑走道3 检票口、结算口轮椅通道4 居住建筑走廊5 建筑基地人行通路1。801。500。901。201。506、门的净宽类 别 净 宽（m)1 自动门2 推拉门、折叠门3 平开门4 弹簧门 （小力度)1.000。800.800。807、扶手截面尺寸类 别 截面尺寸（mm）圆 形 扶 手3545(直径)矩 形 扶 手3545（宽度）8、无障碍居室与设计要求名称设 计 要 求卧 铺1 单人卧室，应大于或等于10。5m2。 2 双人卧室，应大于或等于7。00 m2.3 兼起居室的卧室，应大于1 m2.4 橱柜挂衣杆高度，应小于或等于1。40m；其深度应小于或等于0。60m.5 应有直接采光和自然通风。起居室（厅）1 起居室应大于或等于14。00 m2。2 墙面、门洞及家具位置，应符合轮椅通行。停留及回转的使用要求。3 橱柜高度，应小于或等于1.20 m；深度应小于或等于0。40 m。4 应有良好的朝向和视野.9、无障碍设施与设计要求部位设 计 要 求位置厨房应布置在门口附近,以方便轮椅进出,要有直接采光和自然通风.面积1 一类和二类住宅厨房应大于或等于6。00 m2。2 三类和四类住宅厨房应大于7.00 m2。3 应设冰箱位置和二人就餐位置。宽度1 厨房净宽应大于或等于2。00 m。2 双排布置设备的厨房净宽应大于或等于1。50 m。操作台1 高度宜为0。750。8 m。2 深度宜为0。500.55 m。3 台面下方净宽度应大于或等于0。60 m；高度应大于或等于0。60 m；深度应大于或等于0.25 m。4 吊柜柜底高度，应小于1。20 m;深度应小于或等于0.2 5m。其他1 燃气灶及热水器方便轮椅靠近，阀门及观察孔的高度，应小于或等于1。10 m。2 应设排烟及拉线式机械排油烟装置。3 炉灶应设安全防火，自动灭火及燃气报警装置。10、无障碍设施与设计要求部位设 计 要 求位 置卫生间应方便轮椅进出。面 积（按洁具组合)1 坐便器、浴盆、洗面盆（三件洁具），应大于或等于4.50 m2.2 坐便器、浴盆、洗面盆（三件洁具），应大于4。00 m2。3 坐便器、浴盆（二件洁具），应大于3。50 m2。4 坐便器、浴盆(二件洁具)，应大于或等于3。00 m2.5 坐便器、洗面盆(二件洁具），应大于2.50 m2.6 单设坐便,应大于或等于2。00 m2。坐便器浴 盆淋 浴安全抓杆应符合设计规范第7章第8节的有关规定。水龙头冷热水龙头应选用混合式调节的杠杆或掀压式恒温水龙头。11 门扇无障碍设计要求类别门扇开启净宽度 （m)门把手一侧墙面宽度（m）平开门公用外门1。001.100。50一户 门0.800。45设关门拉手起居室（厅)门0。800。45一卧室门0.800。40设关门拉手厨房门0.800.40一卫生间门0。800。401设观察窗2设关门拉手阳台门0。800。40设关门拉手12、电器插座数量部 位设 置 数 量卧室、起居室(厅）两个单相三线和一个单相二线的插座两组厨房、卫生间防溅水型两个单相三线和一个单相二线组合插座一组布置洗机、冰箱、排气机械和空调器处 专用单相三线插座各一个第三节施工工艺一、混凝土施工工艺1、工艺流程：混凝土(砂浆）搅拌基底处理浇筑压实养护（1)混凝土（砂浆）搅拌：配合比申请：由试验员将所有的水泥、砂、石等送往试验室，试验室通过对给定的原材料进行试配后,确定混凝土(砂浆)配合比。计量：现场配备磅秤，对砂、石料进行准确计量。搅拌：用混凝土搅拌机进行强制搅拌，搅拌时间不小于2min.（2)基层清理：在基层上洒水湿润,不可有积水,然后刷一道界面剂.（3)浇筑混凝土（或水泥砂浆）地面：将搅拌好的混凝土（或水泥砂浆)按做好的厚度控制点摊在基层上，然后沿冲筋厚度用刮杠摊平,再用木抹子初次搓平压实。（4)表面压光：初次压光，待混凝土（砂浆）初凝前,表面先撒一层预拌好的比例为1：1的水泥砂子灰，随后用木抹子搓压后，用铁抹子初次压光;混凝土（砂浆）表面收水后（人踩了有脚印,但不陷入时为宜），进行第二次压光，压光时用力均匀，将表面压实、压光，清除表面气泡、砂眼等缺陷。(5)养护、保护：等面层凝固后要及时洒水、喷水或撒锯沫浇水养护7d。（6）抹水泥砂浆踢脚：当地面达到上人强度后,方可进行踢脚施工。先在墙面上刷一道内掺建筑胶的水泥浆，然后抹8mm厚的1：3的水泥砂浆，表面扫毛划出纹路，上口用尺杆修直.待底层砂浆终凝后，再抹6mm厚的1：2.5的面层水泥砂浆，表面用铁抹子压光。（7)做试件：每一检验批（检验批的划定见质量验收)留置一组试件，当一个检验批大于1000m2时,增加一组试件.2、质量验收(1）划分检验批：按每一层次或每层施工段（或变形缝）作为检验批,高层建筑的标准层按每三层（不足三层按三层计）作为检验批。根据工程的楼层数和每层建筑面积,验收前与监理单位一起确划分检验批，确定检验批数量。（2）验收组织详见管理保证体系及质量管理措施一节.3、技术资料检查（1）原材料（水泥、砂、石）合格证、复试报告.(2)混凝土（砂浆）的配合比通知单。(3）混凝土（砂浆）的强度报告.（4）有防水层的房间防水层隐蔽验收记录和二次防水工程试水检查记录。（5)垫层、防水隔离层检验批验收记录。(6）检验批验收记录。4、外观质量检查(1）与基层粘结牢靠,无空鼓、开裂.（2）表面无裂纹、脱皮、麻面、起砂等缺陷。（3）表面光滑、洁净,颜色均匀。（4）水泥砂浆踢脚与墙面紧密结合，高度一致，出墙厚度均匀.5、表面允许偏差项目检查。（整体楼地面允许偏差表）检查项目允许偏差（mm）检查方法GBCCBQB表面平整度4222m靠尺、塞尺缝格平直32方尺、塞尺墙裙、踢脚上口直线度4115m拉线、尺量楼梯踏步相邻踏步高度差1033钢尺检查同步两端宽度差1033二、金属栏杆施工工艺1、施工准备（1）熟悉图纸，做金属栏杆施工工艺技术交底。(2）施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作.（3）现场供电应符合焊接用电要求。(4）施工环境已能满足金属栏杆施工的须要。2、操作工艺（1)工艺流程:施工准备放样下料焊接安装打磨焊缝检查抛光。(2)主要施工方法：土建施工时,混凝土浇筑前或砌筑时应将金属栏杆的预埋件位置、数量进行复核，确认预埋件的位置、数量无误后方可浇筑混凝土或砌筑时将铁件埋入。施工前应先进行现场放样，并精确计算出各种杆件的长度。按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm.选择合适的焊接工艺，焊条直径，焊接电流,焊接速度等,通过焊接工艺试验验证.脱脂去污处理：焊前检查坡口、组装间隙是否符合要求,定位焊是否牢固,焊缝周围不得有油污.否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接.焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流.焊接时构件之间的焊点应牢固，焊缝应饱满,焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝,可直接进行抛光.对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹.3、质量标准(1）所有构件下料应保证准确，构件长度允许偏差为1mm.（2)构件下料前必须检查是否平直，否则必须矫直。(3)焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证.（4）焊接时构件必须放置的位置准确。（5）焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。（6）焊接完成后，应将焊渣敲净。(7）构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。4、应注意的质量问题:（1)尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足,中心线偏移,弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接,焊接时精心操作. (2）焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流,不要突然熄火，焊缝接头应搭接1015mm，焊接中不允许搬动、敲击焊件。（3）表面气孔：焊接部位必须刷洗干净,焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。第四节 验收说明 按照设计图纸和城市道路和建筑物无障碍设计规范（JGJ502001)结合公司相关文件进行验收,对有坡度要求的地方和设备有高度要求的地方重点检查，严格按照规定验收，做好无障碍宿舍的施工工作。 10 / 10
