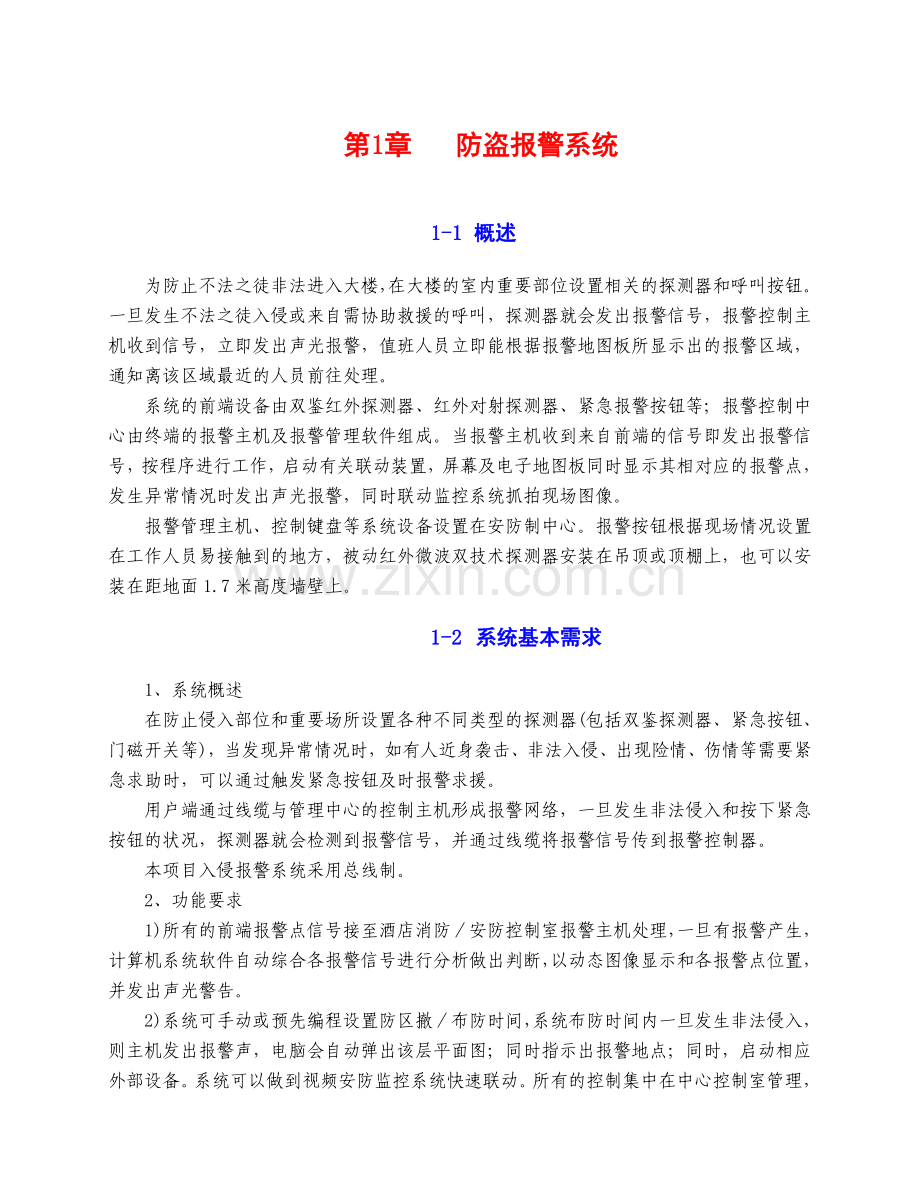

第1章 防盗报警系统
1-1 概述
为防止不法之徒非法进入大楼，在大楼的室内重要部位设置相关的探测器和呼叫按钮。一旦发生不法之徒入侵或来自需协助救援的呼叫，探测器就会发出报警信号，报警控制主机收到信号，立即发出声光报警，值班人员立即能根据报警地图板所显示出的报警区域，通知离该区域最近的人员前往处理。
系统的前端设备由双鉴红外探测器、红外对射探测器、紧急报警按钮等；报警控制中心由终端的报警主机及报警管理软件组成。当报警主机收到来自前端的信号即发出报警信号，按程序进行工作，启动有关联动装置，屏幕及电子地图板同时显示其相对应的报警点，发生异常情况时发出声光报警，同时联动监控系统抓拍现场图像。
报警管理主机、控制键盘等系统设备设置在安防制中心。报警按钮根据现场情况设置在工作人员易接触到的地方，被动红外微波双技术探测器安装在吊顶或顶棚上，也可以安装在距地面1.7米高度墙壁上。
1-2 系统基本需求
1、系统概述
在防止侵入部位和重要场所设置各种不同类型的探测器(包括双鉴探测器、紧急按钮、门磁开关等)，当发现异常情况时，如有人近身袭击、非法入侵、出现险情、伤情等需要紧急求助时，可以通过触发紧急按钮及时报警求援。
用户端通过线缆与管理中心的控制主机形成报警网络，一旦发生非法侵入和按下紧急按钮的状况，探测器就会检测到报警信号，并通过线缆将报警信号传到报警控制器。
本项目入侵报警系统采用总线制。
2、功能要求

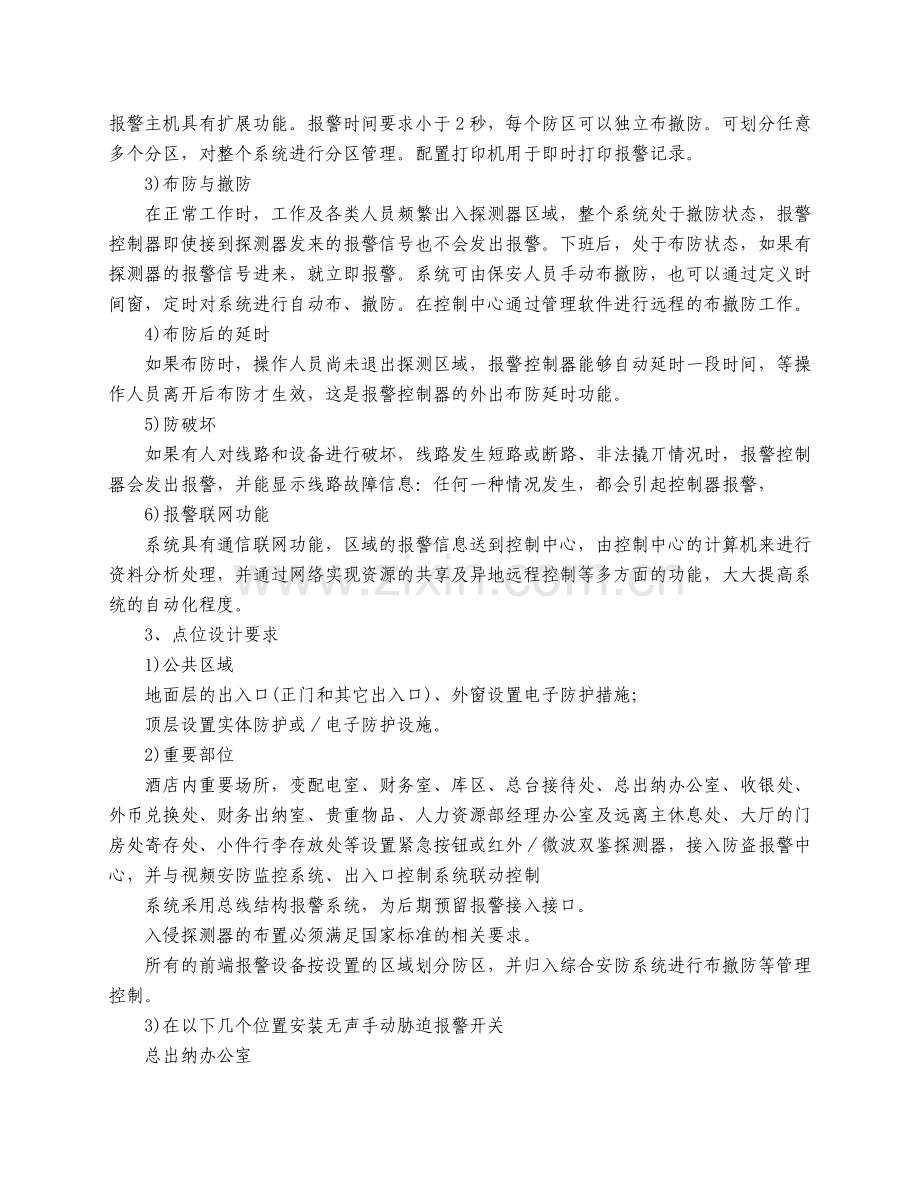

1)所有的前端报警点信号接至酒店消防／安防控制室报警主机处理，一旦有报警产生，计算机系统软件自动综合各报警信号进行分析做出判断，以动态图像显示和各报警点位置，并发出声光警告。
2)系统可手动或预先编程设置防区撤／布防时间，系统布防时间内一旦发生非法侵入，则主机发出报警声，电脑会自动弹出该层平面图；同时指示出报警地点；同时，启动相应外部设备。系统可以做到视频安防监控系统快速联动。所有的控制集中在中心控制室管理，报警主机具有扩展功能。报警时间要求小于2秒，每个防区可以独立布撤防。可划分任意多个分区，对整个系统进行分区管理。配置打印机用于即时打印报警记录。
3)布防与撤防
在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。在控制中心通过管理软件进行远程的布撤防工作。
4)布防后的延时
如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。
5)防破坏
如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬丌情况时，报警控制器会发出报警，并能显示线路故障信息：任何一种情况发生，都会引起控制器报警，
6)报警联网功能
系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。
3、点位设计要求
1)公共区域
地面层的出入口(正门和其它出入口)、外窗设置电子防护措施；
顶层设置实体防护或／电子防护设施。
2)重要部位
酒店内重要场所，变配电室、财务室、库区、总台接待处、总出纳办公室、收银处、外币兑换处、财务出纳室、贵重物品、人力资源部经理办公室及远离主休息处、大厅的门房处寄存处、小件行李存放处等设置紧急按钮或红外／微波双鉴探测器，接入防盗报警中心，并与视频安防监控系统、出入口控制系统联动控制
系统采用总线结构报警系统，为后期预留报警接入接口。
入侵探测器的布置必须满足国家标准的相关要求。
所有的前端报警设备按设置的区域划分防区，并归入综合安防系统进行布撤防等管理控制。
3)在以下几个位置安装无声手动胁迫报警开关
总出纳办公室
人力资源总监办公室
远离酒店大堂的礼宾部
4)在以下几个位置安装紧急求助按钮
游泳池
健身房
更衣室(健身中心或游泳池区域）
无障客房
4、设备功能参数要求
(1)报警主机要求
采用扩充式防区设计，多个可编程基础四线制防区，总共可达256个防区，所有防区可以连接为常规四线制、两总线制或者是无线方式。
对所有使用者操作均有记录，可以即时传输到报警中心，同时在系统记录器内储存起来，可以通过键盘查询，也可通过打印机打印出来。
具有声音和视频报警核实功能
具有时间表功能，可按照时间表自动撤布防
(2)防区扩充模块要求
增加8个由末端电阻监测的300ms反应速度的有线防区
连在主机的键盘接口上
具有防拆功能
防区1可选300ms／10ms反应速度
(3)双鉴探测器要求
探测范围直径15m
电源要求40mA／10—12.9VDC
灵敏度 探测视区内正常步速2—4步
微波频率 频带中心10，525GHZ根据情况可调
防拆开关 25mA，30VDC(常闭)；墙面和外壳防拆
报警继电器 励磁C型，125mA／25VDC
工作温度 0。C—49。C，相对湿度5％—95％(无霜)
抗辐射干扰 30V／m，10MHZ—1000MHZ
建议安装高度 2．4m(min)--4．8m(max)
外型尺寸 127*127*58mm重量397g
认证FCC，CE
(3)报警软件要求
须支持多种接入方式
可支持主机所有的接入方式，即通过串口接入、通过IP网络接入(可控制撤布防)和通过语音卡的公共电话网接入，可以适应不同项目的需求。
多种接警模式可供选择
提供三种不同的接警模式供用户选择，满足不同用户的接警习惯：
地图模式：防区结构及防区位置通过地图显示，用户通过地图可以形象直观地观察各防区状态并且对防区进行直接地控制。
用户模式：以列表的方式将用户的详细信息及其防区的基本信息显示出来，通过颜色的变化标示用户及其防区的状态,用户可以实时地掌握报警防区的详细信息
面板模式:以显示板的方式表示用户及其相关防区,用户可以直观地监视和处理用户、防区点的状态
任意进行多级电子地图的组合
用户可以自行引入自己的电子地图，在地图上，用户可以根据自己的需要任意设置用户点、防区点和关联点，并给这些点设置自己的防区或用户图标，通过这些点将多幅地图关联起来。没有所谓地图级别的限制，用户所需要做的只是将地图与点相关联。
模块化的程序设计使系统具有良好的稳定性
软件分为四个功能模块，即系统管理模块、系统控制台模块、接警处理模块和系统主机监控模块。其中，系统管理模块作为单独的管理子系统与其他三个模块组成的接警处理子系统之间是独立的，可以通过系统资料更新来交换数据，而系统控制台则将报警子系统和主机监控联系起来。
主机报告的双处理功能
可以同时接收键盘信息和打印信息，实现报告的智能处理，做到主机报告更全面真正做到警情信息无遗漏。
支持硬件及软件的联动
可以通过继电器输出和第三方软件实现视频、消防等系统的联动，扩展系统的应用。
详尽的信息统计和查询
提供对主机信息、处警单、维修单、系统日志和用户资料的查询，用户可以定义自己的查询方式，得到需要的统计数据并打印出报表。
多媒体操作
用户可以根据自己的习惯定义不同信息上传时的报警声及其在实时窗口中显示的颜色。在地图模式下，一旦报警信息上传，在主窗口和预览窗口中相应防区的地图就会自动弹出，提醒值班人员注意；在另外两种接警模式下，主窗口和辅助窗口预览信息栏内的相应行或者面板会变为红色。
操作员分级管理
提供两种操作员权限，“SYS”级别可以登陆管理子系统和接警子系统，而“操作员”级别则只能在接警子系统中操作。
1-3 设计依据
GA/T75-94 《安全防范工程程序与要求》
GA368-2001 《入侵报警系统技术要求》
GB10408.1-2000 《入侵探测器通用技术条件》
GBl0408.4-2000 《主动红外入侵探测器》
GB15209-94 《磁开关入侵探测器》
GB/T16572-1996 《防盗报警中心控制台》
GB/T16677-1996 《报警图像信号有线传输装置》
GB12663-2001 《防盗报警控制器通用技术条件》
GBJ 232-82 《中国电气装置安装工程施工及验收规范》
国家或行业批准发布的相关产品/系统标准
1-4 设计原则
可靠性
安防系统的可靠性是第一位的。在安防系统设计、设备选型、调试、安装等五一节都应严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。
独立性
安防系统应建成为直属保卫部门一体化管理的独立体系，绝不能作为其它弱电系统的子系统进行混合管理，以养活安防系统可能遭到的各种损坏或其它系统可能造成的干扰。从行业管理的角度来讲，安防系统属于特行的一个分支，在业务上属于公安厅技防办管理，而其信息又直接为公安部门服务，从这个角度来讲，安防系统也应是一个独立的系统。
安全性
安防系统的程序或文件要有能力阻止未授权的使用、访问、篡改或者毁坏的安全防卫级别。硬件设备具有防破坏报警的安全性功能。
联动性
安防系统能与其它系统联动，如消防系统、灯光照明系统，保证自身能获得更好、更准确的信息，并为其它系统提供必要的服务，同时确保安防系统不会影响到其它系统的功能。
扩充性
安防系统是一个相对开放的系统，系统应有较大的扩充余地。
A、选择开放的硬件平台，具有多种通讯方式，为实现各种设备之间的互联、集成奠定良好的基础。
B、 选择开放的网络操作系统，满足不同操作系统及不同软件的需要，使之具有联网的能力。
C、选择标准化和模块化的部件，具有很大的灵活性和容量扩展性。
D、遵守各种标准规定、规范进行设计，为系统的扩展提供一个良好的环境。
E、 系统设计采用支持并符合国际标准、国家标准、工业标准及行业标准的产品，使系统具有良好的兼容性，以利于现在和将来的设备选取型及联网集成，便与保证各供应商产品的协同运作，便于施工、维护和降低成本。
易操作性及实用性
A、采用多媒体监控系统，全中文友好界面，方便准确地提供丰富的信息，帮助和提示操作人员进行操作，易学易用。
B、 系统的的操作简单、快捷、环节少以保证不同文化层次的操作者及有关领导熟练使用操作系统。系统具有高度友好的界和可使用性。
C、系统有非常强的容错操作能力，使用在各种可能发生的误操作下，不引起系统的混乱。
标准化
设计图纸和施工图纸按照国家标准绘制，施工按照国家标准规范进行，以保证质量。
经济性
在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用、隐藏、低成本，从而达到极高的性能价格比，隐藏低智能大厦安全管理的运营成本。
1-5 设计方案
广州市琶洲PZB1401地块项目安全防范工作尤其重要。本防盗报警系统主要由前端的双鉴探测器、紧急报警按钮报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。
主要布点在地面层的出入口、酒店内重要场所，变配电室、财务室、库区、总台接待处、总出纳办公室、收银处、外币兑换处、财务出纳室、贵重物品、人力资源部经理办公室及远离主休息处、大厅的门房处寄存处、小件行李存放处等位置。
根据不同的地点需求配置合理相应的报警设备。
报警主机与视频监控系统平台连接实现报警视频联动及电子地图显示。
红外双鉴探测器配置11个，报警按钮配置26个，脚踢开关4个（见报警点数表章节）。
本入侵防范主要用于大楼内用户的入侵报警，在室内安装各种不同功能的报警探测装置，根据不同的需要设置相应的探测器、报警按钮等，通过防盗报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体系，由报警主机进行管理。当系统确认报警信号后，自动发出报警信号，提示相关管理人员及时处理报警信息，并通过与电视监控子系统的联动等功能的实现。
采用报警信号与摄像机进行联动，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制；系统具有防拆及防破坏功能，能够检测运行状态故障；系统与闭路电视监控系统联动，所有的控制集中在中心控制室管理，同时可以设置分控中心以便于区域管理。
根据本项目的实际需求，我们在本系统设计使用的BOSCH报警主机DS7400Xi-CHI即可满足本项目的需求。
主要目标：
通过在重要的室内设置各类探测器，构成了一套多层次全方位的安全入侵报警系统。只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。
控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。
系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报警。
发生警情时，系统能自动启动现场摄像机，将报警地点图像显示在监视器上，并在多媒体电管理计算机上自动弹出报警电子地图，同时启动硬盘录像主机进行记录。
1-5-1 酒店报警系统结构
本系统结构图如下：

底层是各种探测器及输出继电器组成，它们一方面负责探测人员的非法入侵，同时向报警控制主机发出报警信号。
报警控制中心由报警控制主机及报警管理软件组成。发生异常情况时发出声光报警，同时联动视频监控系统、出入口系统，以实现现场的灯光控制及视频保存记录。
1-5-2 系统功能
1．布防与撤防
在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。同时由于在本技术方案中采取了TCP/IP双向数据传输技术，因此，保安人员既可以在现场采用键盘的方式布撤防，也可以在控制中心通过管理软件进行远程的布撤防工作。
2．布防后的延时
如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。
3．防破坏
如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。
4．报警联网功能
系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。
5．系统集成功能
入侵报警系统提供标准以太网连接，管理软件为多用户环境多功能集成软件，支持TCP/IP协议；支持ODBC、OPC技术，备有外部数据交换接口，能方便地与中央信息系统CDI接口相连。用于程序二次开发和弱电系统集成。
1-5-3 报警点数表
酒店报警点数表
位置
红外微波双鉴探头（壁挂式）
报警按钮
脚踢开关
八防区报警地址模块设置
16层

3

1
14层

3

1
13层

3

11层

3

1
10层

3

9层

6

1
7层

3

1
6层

4
4层

1

1
3层
7

地下1层
3
1

1
地下2层
1

合计
11
26
4
7

1-6 主要设备技术参数
1-6-1 总线制报警主机DS7400Xi-CHI
产品特性:
自带8个防区，以两芯总线方式（不包括电源线）可扩展240个防区，共248个防区。
总线总长度达2.0km(Ф1.5mm)。
可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
有200组个人操作密码；30种可编程防区功能。
可选择多种防区扩展模块：有八防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、三防区键盘DS3MX、六防区键盘DS6MX、带输出的单防区扩展模块DS7465i及带地址码的。
辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
可通过PSTN与报4010警中心连接，支持4+2、Contact ID等多种通讯格式。
可实现键盘编程或远程遥控编程。
支持无线扩充功能：2个无线接收器，112个无线或按钮，5个无线键盘。
1-6-2 LED液晶键盘DS7447E-CN
产品特性：
DS7447E 是一个4线的LCD液晶键盘，可以用来连接DS7060、DS7080iP-32、DS7200系列和DS7400Xi系列控制 / 通讯主机。它支持所有的系统功能。DS7447i是用来对控制主机进行本地编程。这个键盘可以直接表面安装，或是安装在单排 / 双排，或者是4英寸的四角电盒里
产品规格：
·显示的亮度、对比度和音量可控制
·指示标签和可拖出的薄片
·三个可编的紧急按键 兼容的主机　DS7400Xi系列、DS7200系列、DS7060、DS7080iP-32
环境要求相对湿度　32°C 时为5 % ~ 93%，无霜条件。
工作温度　0°C ~ +50°C
电源要求电流　待机时为95mA，最大为200mA（蜂鸣器音量和背景灯亮度为最大时） 电压（最小）　12VDC
产品参数尺寸（H*W*D）　12cm′21cm′2cm
重量　 439g
1-6-3 八防区报警地址模块DS7432-CHI

DS7432-CHI八防区总线输入模块提供多达8 个带地址码的输入回路，将惯用的接点设备连接到控制主机的总线上。DS7432 是用于连接DS7400Xi 系列主机通讯/控制主机。
注意：要使用DS7432 总线模块，系统必需配备一个DS7436 总线躯动器。
产品特性：
• 多达8个探测器输入回路
• 直接连接到兼容的控制的数据总线上
安装注意事项：
连接到DS7432的防区输入模块探头建议用RVVP4*1.0。连接到主机的线材推荐使用RVVP4*1.0以上的线材。
系统里模块的数量:
每个系统里最多可连接的DS7432模块的数量要根据控制主机而定,如下:
DS7400XI-CHI V2 配合DS7436时可多达30个DS7432模块,配合DS7430时可多达15
DS7432模块
连线
请参照主机的总线驱动器对线材的要求,选择正确的线材.连接到DS7432上的输入回路的连线每个回路最长的距离不要超过76米.连线到主机的连线,推荐使用0.8毫米或1.0毫米的4蕊线.不需要屏蔽或双绞线.
产品规格：
工作电压：DC12V（DC8V-DC14V）
电流:0.35A
输出电压：DC12V 0.1mA
回路类型：８个输入，常闭/常开式继电器，用线端电阻（EOL）监察
阻值：最大60欧姆
使用线材规格：0.8毫米-1.8毫米
工作温度：0度至50度
外型尺寸：120mm*160mm*40mm
适用范围与场所：
办公大楼、防区比较集中的地方。
已选配的主机：
博世BOSCH控制主机：比如DS7400XI-CHI
性价比相近的推荐：
博世BOSCH总线其它防区模块：DS7460I（双防区）DS7465I（单输入/输出）DS7432（八防区）
1-6-4 报警控制软件MTSW
产品特性:
·WINOOWS 操作平台
系统运行在WINOOWS 操作平台下，稳定可靠，并且有简体中文版、繁体中文版和英文版供不同地区使用。
·多媒体操作
语音报告警情的发生，提醒值班人员的注意，提高效率。
·多级电子地图显示
可自行配置多级电子地图，在地图上任意指定巡更点、报警点以及各分级地图间的跳转，可以通过地图直观显示各种设备的状态和直接控制
·灵活设置的分类显示板
通过显示板技术，可以分类以列表模式显示报警点、用户巡更点和防区状态。
·方便的数据备份和恢复
·提供完善的数据维护工具
除了备份数据外，即使在数据库遭到意外破坏时，仍然可以利用修复功能恢复
·可实现大型的LED地图显示
可连接多个DSR-32C 32路继电器输出模块，每个报警点和巡更点的不同状态通过LED灯显示在地图板上还可以作为联动输出，驱动灯光等其他系统
1-6-5 双鉴探测器ISC-BDL2-WP12G-CHI
2011年博世再度推出新款探测器ISC-BDL2-WP12G-CHI，该探测器可满足一般家居、办公、商业经营场所的需要，具有优性能温度补偿 -智能调节灵敏度，以确保在几乎任何室温下的探测性能；微波噪声自适应处理，从重复的噪声源，如风扇，空调等减少误报，同时又是一款具有防宠物功能的三鉴探头，能探测45KG以下大型宠物和小动物而引起的误报，同时能提供优秀的捕获性能探测犯罪分子，升级代的蓝色G2代提供更智能更简易的安装调试，自锁外壳- 安装稳固，无需安装螺丝！安装后产品升级无需更换背盖。活的安装高度-无需任何调整 。

产品特点：
全新设计的探测器产品以淡雅柔和的蓝色显示，新的工业设计，外型美观、体积更小，先进机械设计，安装简单、方便。性能检测范围扩大到12米直径，墙-墙覆盖- 确保在任何地方都有最好的捕获性能模式。垂直 10 层探测区域建立一个坚实的保障帷幕。每个垂直层有 11 水平探测区无缝覆盖。使用单独的 Pro 系列菲涅尔透镜直接安装到PCB上改良下视探测区域覆盖范围

宠物选择- 打开或关闭防宠物功能。一种探测器可以满足住宅和小型商业应用。
下视镜片选择开关。
内置水平尺。
定制的无间距，带角度，抽离式端子排 - 布线简单，可靠。
自锁外壳- 安装稳固，无需安装螺丝！
安装后产品升级无需更换背盖。
灵活的安装高度-无需任何调整
1-6-6 联动报警模块DSR-32C
产品特性:
直接连接DS7400xi报警主机．实现警报联动输出。
直接连接DS7240报警主机。实现警报联动输出。
连接运行CMS7000或M下SW软件的PC。实现警报联动输出。
连接MT 系统．使用MTSW软件．实现继电器输出控制。
功能1,或功能2, 或功能4可以和功能3同时使用。
使用上述1 ．2, 3功能时．可设定一对多或多对一的联动方式。
规格：
产品名称：32路继电器模块
工作电源电压：DC12V-15V
输入电源电压：AC100V-240V
电器功耗：MAX: 15W, MIN: 0.5W
继电器触点负载（阻性）1 A 240V AC,触点接触电阻（l00mΩ）
工作温度：0 C-50 ℃
产品重量：2.85KG
产品尺寸：432*180*52mm（不包含继电器输出端子和RS232接口）
产品结构： 金属外壳
可以应用在DS7400Xi-CHI和DS7240控制主机上
一个电源LED指示灯和32个继电器LED指示灯
自动或手动继电器复位
输出
电流（220VAC时）电流为1A
接点电阻< 100Mw
电源要求
功率< 30W
电压（输入）220 ±10%VAC
1-6-7 双总线驱动器DS7436
产品特性:
DS7436 是一个双总线驱动器，用于连接DS7400Xi-CHI控制/通讯主机。
它直接安装在主机板上，并提供两条两线的总线，每条总线最多可以连接总数多达120个总线探测器和界面模块（120个地址码），共240个。
两条总线是独立工作的，其中一条总线出线故障不会影响另一条的正常工作。
兼容的控制主机 　 DS7400Xi系列主机
技术规格
输出
电流（DC 总线）： 每条总线 200 mA
电流（MUX 总线）： 每条总线 75 mA
电源要求
电流要求： 130 mAh（待机或报警）
1-6-8 串行接口模块 DX4010V2
产品特性：
▶ RS-232/USB 连接
▶ 与远程编程软件 (RPS) 建立更强的直接连接
▶ RJ-16 数据总线
▶ 透明外壳
▶ 诊断发光二极管 (LED)
▶ 用于地址和总线编程的 DIP 拨码开关
产品描述：
DX4010V2 串行接口模块可在兼容控制主机与经认可的应用程序之间创建本地连接。 此模块连接至可提供电源和数据的控制主机数据总线
基本功能：
RJ-16 数据总线和 RS-232/USB 连接使用 RJ-16 数据总线连接器进行远程编程连接。 使用 DB9 DTE RS-232 连接器连接至经认可的 RS‑232 设备。 使用“USB-A 至USB-B”电缆连接至 USB 端口。
透明外壳:可透过透明外壳看到诊断 LED 的显示状态，便于排除故障。
诊断 LED:诊断 LED 共有四个，用于提供关于数据传输和接收的信息。
两个红色 LED 功能:BUS RX 接收来自控制主机的数据BUS TX 向控制主机传输数据
两个绿色 LED 功能
SER RX 接收来自串行设备的数据
SER TX 向串行设备传输数据
DIP 拨码开关:使用外部 DIP 拨码开关可以轻松为 DX4010V2 串行接口模块分
配地址。
技术规格：
操作温度： 0°C 至 +50°C（+32°F 至 +122°F）
相对湿度： +30°C (+86°F) 时 5% 到 85%，无冷凝
最大电流： 55 mA（额定），60 mA（启用 LED 时）
操作电压： 8 VDC 至 14 VDC
1-6-9 声光报警器HC-103
产品特征
防火ABS阻燃外壳
红色或蓝色可选
技术参数
工作电压范围(VDC):6-15
额定电流(mA):300
额定电压(VDC):12
声压(VDC):110±3
毛重(kgs):14.5
数量(pcs):100
包装尺寸(mm):580*240*450

1-7 系统设备材料清单
序号
设备材料名称
型号、规格
品牌
数量
单位
1
防盗报警主机
DS7400XI-chi
Bosch
1
台
2
充电电池
12V7AH
Bosch
1
台
3
网络接口模块
DX4020
Bosch
1
台
4
32路继电器模块
DSR-32C
Bosch
1
台
5
液晶键盘
DS7447E-CN
Bosch
1
只
6
声光警号
HC-103
国产
1
只
7
报警并行打印机接口
DX4010iV2
Bosch
1
台
8
报警软件
MTSW-200
Bosch
1
套
9
报警工作站
E20 4222DC2
联想
1
台
10
八防区报警地址模块
DS7432-CHI
Bosch
7
只
11
红外微波双鉴探头（壁挂式）
ISC-BDL2-WP12G-CHI
Bosch
11
个
12
报警按钮
PB2
Honeywell
26
个
13
脚踢开关
266
Honeywell
4
个
14
总线延长器
DS7436
Bosch
1
套
15
电源 DC12V
DC12V/5A
国产
7
台
16
报警总线
RVVP 2×1.0
　帝一
500
米
17
电源线
RVV 2×1.0
　帝一
450
米
18
红外双鉴探头线缆
RVV 4×1.0
　帝一
253
米
19
线管
KBG20
　文兴
270
米
