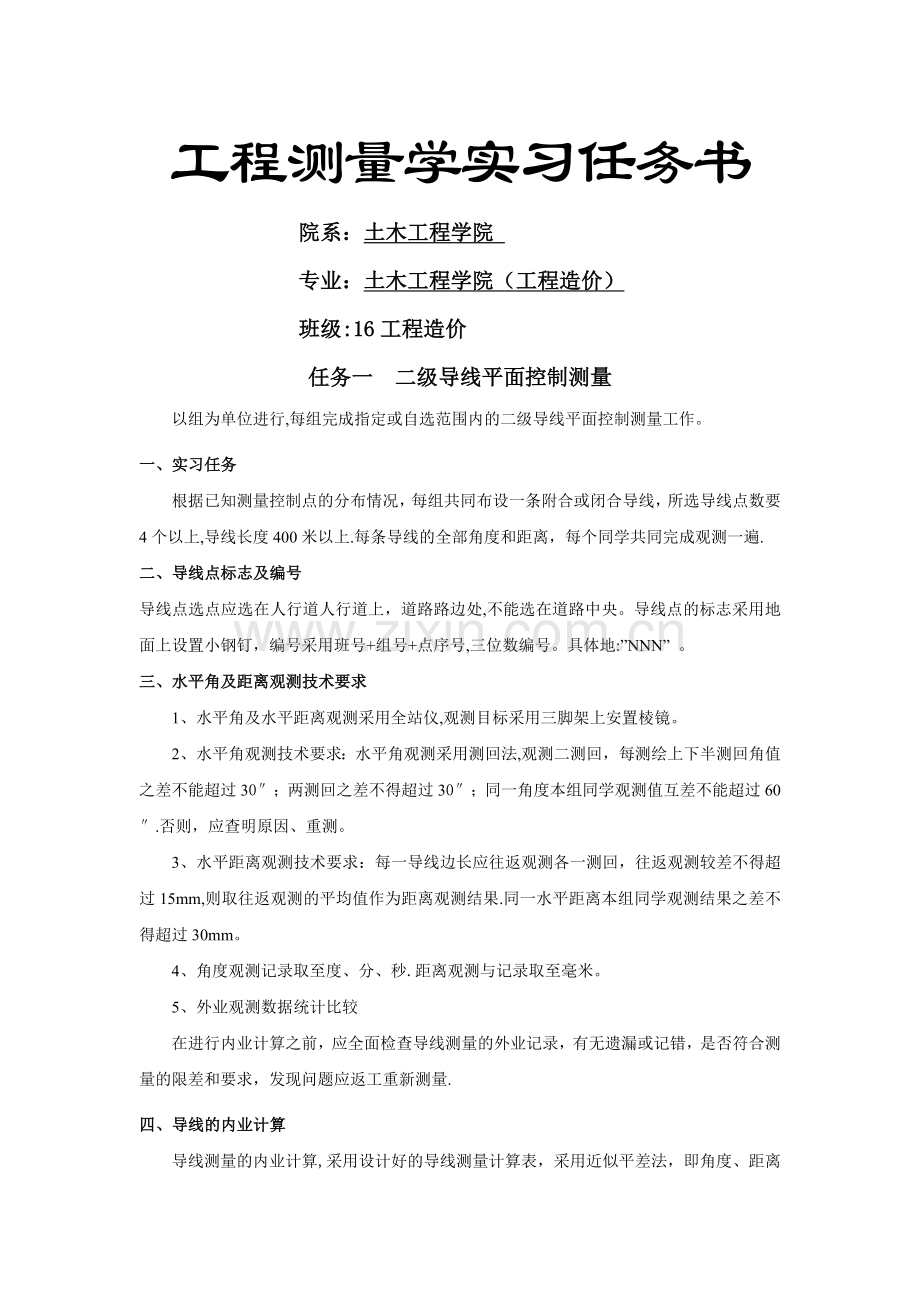

工程测量学实习任务书院系：土木工程学院 专业：土木工程学院（工程造价）班级:16工程造价任务一 二级导线平面控制测量以组为单位进行,每组完成指定或自选范围内的二级导线平面控制测量工作。一、实习任务根据已知测量控制点的分布情况，每组共同布设一条附合或闭合导线，所选导线点数要4个以上,导线长度400米以上.每条导线的全部角度和距离，每个同学共同完成观测一遍.二、导线点标志及编号导线点选点应选在人行道人行道上，道路路边处,不能选在道路中央。导线点的标志采用地面上设置小钢钉，编号采用班号+组号+点序号,三位数编号。具体地:”NNN” 。三、水平角及距离观测技术要求1、水平角及水平距离观测采用全站仪,观测目标采用三脚架上安置棱镜。2、水平角观测技术要求：水平角观测采用测回法,观测二测回，每测绘上下半测回角值之差不能超过30；两测回之差不得超过30；同一角度本组同学观测值互差不能超过60.否则，应查明原因、重测。3、水平距离观测技术要求：每一导线边长应往返观测各一测回，往返观测较差不得超过15mm,则取往返观测的平均值作为距离观测结果.同一水平距离本组同学观测结果之差不得超过30mm。4、角度观测记录取至度、分、秒.距离观测与记录取至毫米。5、外业观测数据统计比较在进行内业计算之前，应全面检查导线测量的外业记录，有无遗漏或记错，是否符合测量的限差和要求，发现问题应返工重新测量.四、导线的内业计算导线测量的内业计算,采用设计好的导线测量计算表，采用近似平差法，即角度、距离分别平差.内业计算应使用科学计算器进行计算，计算时，角度值取至秒，改正数、长度、坐标值取至毫米.每个同学根据本组观测值，独立进行导线测量的内业计算。求出导线测量的角度闭合差,全长、全长闭合差、全长相对闭合差等。要求:全长相对闭合差1/6000、角度闭合差40。五、导线测量完成应提交成果实习任务一完成，每人应提交下列成果：1。 本人的二级导线平面控制测量记录表、本组的观测结果统计表；2. 导线观测略图（按适当比例绘制)；3。平差计算过程及结果.任务二 高程（等外水准）控制测量高程控制测量采用等外水准测量的方法，利用已经选定的二级导线点作为高程控制点，根据已知水准点的分布,布设一条附合或闭合水准路线，通过外业观测及内业计算，求出导线点的高程。一、水准路线测量任务根据本组布设的附合或闭合导线点,设计布设一条附合或者闭合水准路线，要求附合或闭合水准路线长度400米以上.二、水准测量的外业观测高程控制测量可采用DS3水准仪，要求其i角不大于20.具体的施测方法为:每测站观测采用两次仪器高法:直接读取水准仪到水准尺的距离（直读视距），要求视距长度不大于100m,前后视距差不大于10m，两次仪器高所测的高差之差不得超过10mm。普通水准测量路线高差闭合差应不超过（L为水准路线长度的公里数）.同一测段各个同学高差观测值之差不得大于40毫米。本组的水准路线,要求按照观测、记录、司尺的工作分工，每组共同观测一遍。三 水准测量的内业计算先画出水准路线图,并将点号、起始点高程值、观测高差、测段长度（或测段数)标在图上。在水准测量成果计算表中进行高程计算,计算数据精度取至毫米。本项目完成，应提交下列成果：1. 本组的等外水准测量记录表。2。 高程控制网图（按适当比例绘制）；3.平差计算过程及结果。四、任务二完成后应提交的成果在项目1和项目2完成后，本组应提交导线测量及水准测量成果表（见表4）表4 导线测量及水准测量成果表 点名XYH备注12345任务三 建筑物的定位一、测设任务根据给定的建筑定位条件，把拟建建筑的主轴线在实地测设下来。二：使用仪器及工具全站仪一台套，棱镜一台套,钢尺一把，木桩8根，大锤1把，小钉若干.三、测设条件具体的测设数据见附件:某建筑轴线定位坐标表.四：测设方案及要求首先设计测设方案：把仪器安置在已知点上，后视另一个已知点,设站。计算出仪器点到测设点之间的水平距离和水平角,采用极坐标法测设. 要求用全站仪测设水平角，钢尺量距.点位用木桩标定，木桩上打小钢钉.五：任务三完成应提交测成果本项目完成，应提交下列成果:1. 测设点位的方案图。2。 测设过程描述
