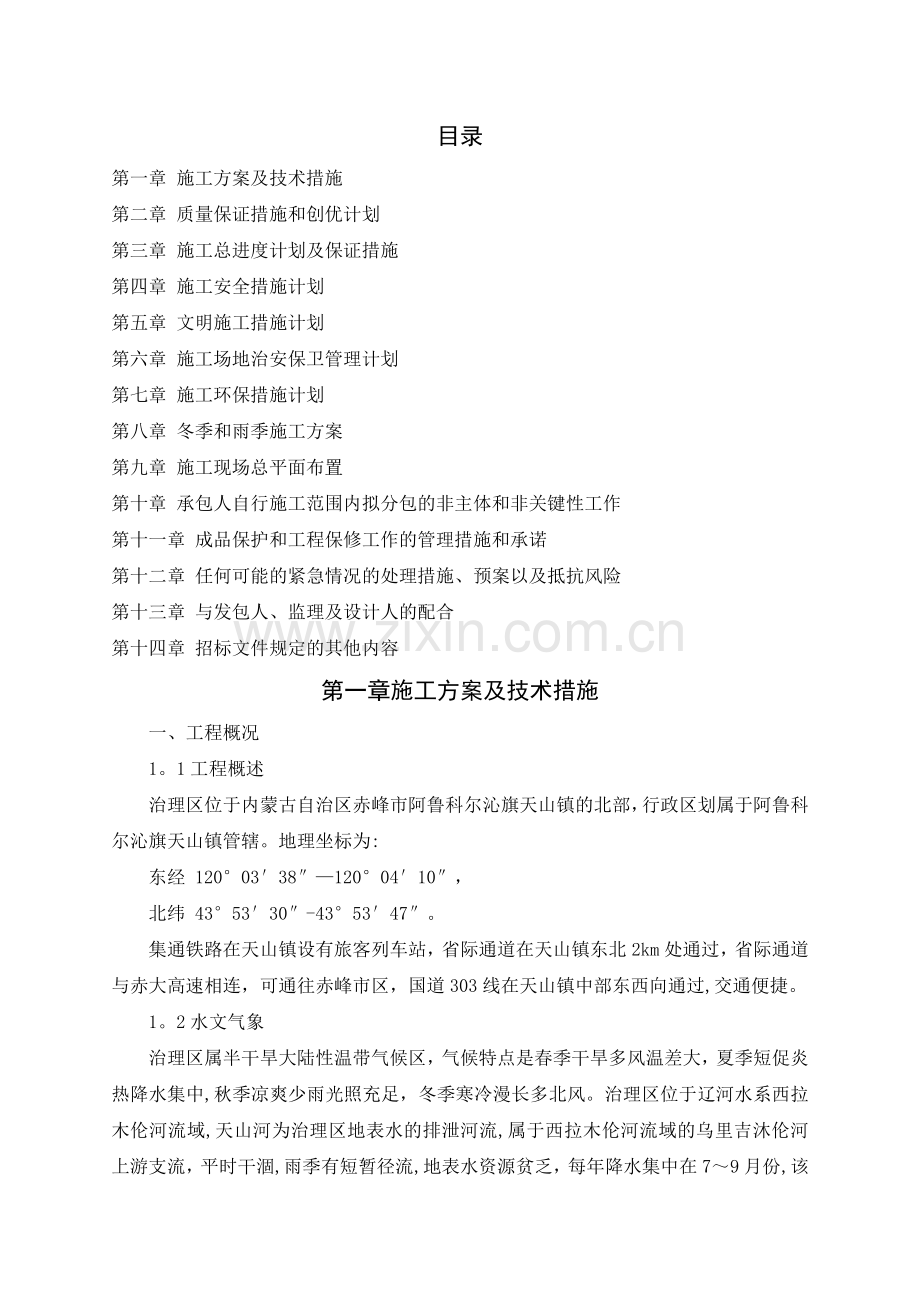

施工组织设计(矿山治理).doc

目录第一章 施工方案及技术措施第二章 质量保证措施和创优计划第三章 施工总进度计划及保证措施 第四章 施工安全措施计划第五章 文明施工措施计划第六章 施工场地治安保卫管理计划第七章 施工环保措施计划第八章 冬季和雨季施工方案第九章 施工现场总平面布置 第十章 承包人自行施工范围内拟分包的非主体和非关键性工作第十一章 成品保护和工程保修工作的管理措施和承诺第十二章 任何可能的紧急情况的处理措施、预案以及抵抗风险第十三章 与发包人、监理及设计人的配合第十四章 招标文件规定的其他内容第一章施工方案及技术措施一、工程概况1。1工程概述治理区位于内蒙古自治区赤峰市阿鲁科尔沁旗天山镇的北部，行政区划属于阿鲁科尔沁旗天山镇管辖。地理坐标为:东经 12003381200410，北纬 435330-435347。集通铁路在天山镇设有旅客列车站，省际通道在天山镇东北2km处通过，省际通道与赤大高速相连，可通往赤峰市区，国道303线在天山镇中部东西向通过,交通便捷。1。2水文气象治理区属半干旱大陆性温带气候区，气候特点是春季干旱多风温差大，夏季短促炎热降水集中,秋季凉爽少雨光照充足，冬季寒冷漫长多北风。治理区位于辽河水系西拉木伦河流域,天山河为治理区地表水的排泄河流,属于西拉木伦河流域的乌里吉沐伦河上游支流，平时干涸,雨季有短暂径流,地表水资源贫乏，每年降水集中在79月份,该时段天山河有暂短的洪流形成。1。3地形、地貌、地层阿鲁科尔沁旗天山镇查布嘎山地貌上属丘陵区，地形整体上西南高东北低，海拔高度约404.8492.3m，相对高差约70余米。查布嘎山呈之字型分布，地势由西南向东北逐渐降低，西部查布嘎山基岩裸露,其余均由第四系松散堆积物所覆盖,区内沟谷不发育。人工采石对原生地形地貌产生了较大的破坏，形成了多处陡坡和采坑,并堆积了较大的废弃渣石堆,地表为第四系覆盖,区内植被较发育.治理区基岩全部被第四系地层所覆盖,区域构造以断裂构造为主，岩浆岩不甚发育。本区地层自上而下分别为第四系（Q)和侏罗系(J）.1。3.1第四系（Q）第四系上更新统(Q31dl-pl）：分布于丘陵区基岩之上,厚度一般为3m10m。主要为黄色黄土状粉土，结构疏松，块状,柱状节理发育，具大孔隙及钙质网纹,偶见小砾石。1。3。2侏罗系（J）罗系上统上兴安岭组（J3s）:该组地层主要为一套凝灰碎屑岩和酸性火山岩，按岩性特征分为上、下二段。1、上段(J3s2）:以暗灰色，灰白色流纹岩为主,角砾酸性凝灰熔岩及透镜状珍珠岩次之，厚度大于590m。2、下段（J3s1）：上部为灰白色、灰紫色凝灰砂岩、砂砾岩、角砾夹酸性凝灰岩;下部为酸性岩屑凝灰岩、凝灰熔岩、酸性熔岩夹凝灰砂岩等,厚度大于716m。3、侏罗系上统下兴安岭组（J3x)：岩性上部为酸性、中酸性熔岩、凝灰熔岩夹安山岩;中部为安山岩夹少量凝灰粉砂岩；下部为中性、中酸性凝灰岩、酸性熔岩，少量凝灰砂岩，底部有角砾熔岩、集块岩等，厚度大于1930m。1。4地质构造治理区区域上位于阴山东西向构造带东段-西拉沐沦河东西向断裂带北侧。主要构造形迹有：1。4。1东西向构造带，燕山中晚期侵入岩明显受其控制；1。4.2华夏系构造,主要为刘蹶子沟复式北斜（轴向两侧倾角6070，由石炭系中统地层组成)天山镇鲁北镇复式背斜(走向3545，轴部为二叠系下统青风山组及少量石炭系上统,两翼为侏罗系上兴安岭组)；1.4.3新华夏系构造大兴安岭隆褶带南缘。区内老构造比较复杂，且以压性断裂为主，主断裂有二条：1、天山镇新华夏系断裂和双山子新华夏系断裂，主压面走向小于25。2、查布嘎山构造：查布嘎山位于乌里吉沐沦河北侧大兴安岭隆褶带南缘，东邻松辽沉降带。地层总体呈南西倾斜的单斜产出。以断裂构造为主,为多次构造活动的产物.1。4.4区域地壳稳定性根据中华人民共和国国家标准中国地震动参数区划图（GB18386-2001)，比照中国地震烈度区划图（1990），查布嘎山所在地区地震动峰值加速度为0。05g（相当于地震基本烈度6.5度).据赤峰地震局有史以来资料记载，查布嘎山几百公里范围内，地震级小于ML5级,距查布嘎山30km的巴林左旗，在2003年发生过地震，地震烈度为5度。所处区域属地震不活跃，强度不大的相对稳定地区。据已有资料，治理区无新构造形迹,属于区域地壳相对稳定区。1。5水文地质条件1。5.1区域水文地质条件阿鲁科尔沁旗幅地下水的赋存条件分为松散层岩类孔隙水和基岩裂隙水两个类型.上所述,在区域上松散岩类孔隙水的赋存与分布规律大体自山前到平原，地下水由局部的承压水渐变为潜水,含水层厚度由薄变厚，埋藏由深变浅。河谷平原地带水量丰富.1.5。2治理区水文地质条件治理区以低山区为主，区内的地下水类型包括第四系松散岩类孔隙水与基岩裂隙水两类.1、地下水类型及特征治理区地处大兴安岭南西端与辽西低山丘陵交汇处，区内含水层包括：（1）第四系松散岩类孔隙水含水层,厚度小于10m，含水层由第四系松散堆积层组成，其岩性为砂卵石.水力特征为潜水。（2）基岩裂隙水，为区内主要含水层，受基岩风化裂隙和构造裂隙发育程度控制，基岩风化裂隙发育深度一般在10m20m,含水层厚度一般为5m10m，风化裂隙水涌水量一般小于10m/d,在构造破碎的富水带涌水量可达1000m/d以上。2、地下水补径排条件治理区地处低山丘陵区，地下水显示补给、径流区的水文地质特征。地下水的补给来源为基岩裸露区及残积、坡积层接受大气降水的入渗补给。但由于本区地处干旱半干旱地区，大气降水量有限，从而制约了地下水的补给总量。区内地下水的水力坡度较大，径流条件较好。自然状态下地下水排泄途径主要是向下游的侧向径流排泄；另外，居民的生活用水也成为本区地下水排泄的另一主要途径.治理区水文地质条件简单。1。6工程地质条件1.6。1岩土体类型及特征根据地层岩性、岩石物理力学性质、岩土体结构及工程地质特征，将治理区的岩土体划分粉土类和硬质岩石类。1、粉土：广泛分布在工作区的地表,厚度0m10m不等。岩性为第四系更新统的松散堆积物;局部可见砂砾（碎）石层，分选性差。承载力特征值100kPa200kPa.2、硬质岩石：分布在山及周边第四系地层之下,岩性主要为侏罗系的各类火山岩，结构致密，坚硬，为硬质岩石。岩石抗压强度大于60MPa。1。6.2岩土体工程地质条件评价治理区内第四系地层分布较为广泛，其中粉土与粉质粘土总体厚度小,分布不稳定，其地基承载力低.治理区内的侏罗系的各类火山岩和侵入岩为硬质岩石。但中酸性火山岩节理裂隙发育,岩体完整性稍差.综上所述，治理区基岩以硬质岩石为主，裂隙发育,岩体完整性稍差，基岩以上则为碎石土，地层岩性抗压、抗剪强度总体上较低。治理区属于块状岩类、工程地质条件中等复杂类型的矿床。1。7治理区土壤及植被条件1。7。1土壤治理区土壤类型受当地地形地貌、气候和水文地质条件等因素的影响,矿区所在区域内土壤呈地带性分布规律,属显域性平原土壤区，土壤类型主要为栗钙土,土层厚度较大,土壤颜色为栗色,呈弱碱性反应，局部地区有碱化现象,土壤质地以第四系风积黄土为主。1。7。2植被该治理区及周边植被类型为半干旱草原植被，分布在山前的谷坡一带,具有明显的山地荒坡特征，包括针茅、榛柴等植物群系。阴坡主要分布有榆树、松树、沙棘等，阳坡水分条件较差,主要为草本群落、零星分布柠条、绵槐等灌丛。此外，还分布有人工栽植的柳树、柏树、榆树等乔木。1。8编制原则1。8。1坚持高起点规划、高标准要求、高质量落实，全面实现质量目标的原则，积极推广应用新技术、新工艺、新设备、新材料、新测试方法,采用国内外先进、成熟、可靠的方法和工艺，依靠施工作业专业化、过程控制系统化、施工管理信息化,优化施工方案，实现质量目标。1.8。2保证工期的原则工程规模大，工期紧,质量标准高,专业接口多,危险性高，必须保证足够的技术装备、人员及生产安全投入,科学编制施工组织设计，合理安排施工工序，充分考虑气候、季节、交叉施工对工期的影响，确保合同工期。1。8.3坚持以人为本,安全生产的原则施工生产活动始终把人的健康安全放在首位，严格执行GB/T280012011职业健康安全管理体系，认真编制施工安全技术方案，加强过程控制,落实保证措施,保证安全生产投入，实现安全生产。1.8。4坚持保护环境的原则实现文明施工，重视环境保护,合理规划临时用地，厉行节约原材料消耗,按照国家、有关部门及业主对本工程的环境保护要求，精心组织，严格管理。把施工对环境的影响降低到最低程度，创建文明施工标准化工地.1。8。5全面响应招标文件原则编制本投标文件我公司将全面响应招标文件，严格履行合同，在工程质量、安全、进度、环境保护和水土保持、文明施工等方面争创佳绩.1。8。6安全保护原则在施工组织设计编制中，始终按照技术可靠、措施得力、确保安全的原则确定施工方案,特别是重点安全部位，制定详细有效的监测方案，采取相应的预防和应急技术措施，保证重要岗位操作工持证上岗,安全措施落实到位,符合GB/T280012011职业健康安全管理体系规范。1.8。7文明施工原则组建本项目文明施工委员会,项目经理为该委员会主任.项目部文明施工委员会将密切与招标人、监理工程师及地方政府协调配合，施工全过程接受有关主管部门的检查与监督,争创文明施工工地。1。8.8施工方案结合本企业的施工能力编制，力求具体，可操作性强的原则。1。9编制依据1。9。1法律法规（1）中华人民共和国矿产资源法1986年3月19日中华人民共和国主席令(八届第74号）;（2)中华人民共和国环境保护法（2014年4月24日中华人民共和国主席令)；（3）地质灾害防治条例（2003年11月24日国务院令第394号)；(4）矿山地质环境保护规定（2009年2月2日国土资源部第4次部务会议)；（5）内蒙古自治区地质环境保护条例（内蒙古自治区第十一届人大常委员会公告第36号)；（6)内蒙古自治区矿山地质环境治理办法（2015年3月17日内蒙古自治区主席令第212号).1.9。2规范规程(1）地质灾害防治工程勘查规范DB/1432003；（2）矿山地质环境保护与治理恢复方案编制规范（DZ/T02232011);(3）矿山生态环境保护与恢复治理技术规范(试行)（HJ6512013）;(4）城市园林绿化养护管理标准(DB11/T2132003）；（5)城市园林绿化用植物材料木本苗（DB11/T2112003）;(6）城市绿化工程施工及验收规范(CJJ/T8299)；（7）岩土工程勘察规范（GB50021-2001）（2009年版);（8）土地复垦技术标准（试行）（UDCTD）；（9）水土保持综合治理技术规范小型蓄排引水工程(GB/T1645342008)；（10）建筑边坡工程技术规范（GB503302013)；（11）泥石流灾害防治工程设计规范(DZT02392004）；(12)滑坡防治工程设计与施工技术规范（DZ102I9-2006）（13)砌体结构设计规范(GB500032001)；1.9。3其它依据(1)内蒙古自治区矿山地质环境保护与治理规划（20162020年)；（2）查布嘎森林公园景区规划;（3)内蒙古自治区赤峰市元宝山区平庄矿区矿山地质环境治理示凡工程二、三期项目(变更）实施方案(2016年8月,中国科学院地质与地球物理研究所编制）;（4）阿鲁科尔沁旗查布嘎山地形图(比例尺1：500）；（5）赤峰市矿山（丹锡高速松山区段、阿鲁科尔沁旗查布嘎山、翁牛特旗废弃粘土矿）地质环境治理示范工程项目勘查设计合同书.(6）以往同类施工项目的组织、管理经验。二、施工总部署2.1治理工程施工目标2。1.1为改善阿鲁科尔沁旗天山镇城区周边的地形地貌景观效果,使破坏区与自然景观相协调;2。1.2最大限度地减少土地资源破坏、消除地质灾害隐患,改善治理区域地质环境和生态环境系统，保障人民的生活条件，创造一个较好的人居环境;2.1.3改善治理区域地质环境和生态环境系统,为天山镇查布嘎山森林公园建设及区域植被恢复奠定基础,创造一个较好的人居环境，促进治理区域内生态环境、经济建设和社会生活的和谐统一,以支持地方经济可持续、健康的发展。2。2施工部署原则本工程所在位置地形较为开阔,施工布置较为容易.根据工程内容、施工顺序、施工特点、施工进度计划要求，本着经济合理、有利生产、方便生活和尽可能充分利用永久占地的原则,采用集中与分散相结合的方式进行施工布置.2.2。1以人为本，预防为主对已存在的地质灾害隐患，按照以人为本的原则进行治理，以最大限度的减少人员伤亡为目标;对地质灾害可能出现的危害，按照预防为主的原则进行预防设计，宜治理则治理。通过改善地质环境条件，减少地质灾害的危害,注重地质环境治理工程的整体社会效益、环境效益。2.2。2因灾设防，突出重点治理区的地质环境问题包括崩塌灾害隐患点存在安全隐患，高速公路可视范围内的地貌景观被破坏，土地资源被占用破坏其中高速公路可视范围内的地貌景观恢复最重要，崩塌灾害隐患点的治理最急迫。实施方案应抓住重点,全面规划，治理安排上予以优先考虑。2.2.3技术可行，经济合理矿山地质灾害治理是一种经济投资过程，也是一种公益性活动，既要治理地质灾害隐患，确保社会稳定，又要恢复治理区域的地貌景观和植被，还要恢复治理区域土地的基本功能和价值。因此治理工作要讲求实效,经济合理并具有可操作性。要按照工程可行性与经济合理的原则，对不同的工程措施进行综合选择、配置和优化组合，以实现治理工程科学性、可操作性、最小风险与最大效益。2.2。4因地制宜，持续发展恢复治理土地的利用方向和方式应本着因地制宜的原则，宜农则农、宜林则林、宜牧则牧、宜建则建。治理项目要与当地的经济建设相结合,恢复治理土地的利用与地区土地利用总体规划相协调.2。2.5统筹规划,综合治理地质环境恢复治理是一项庞大的系统工程,必须提倡工程措施、生物措施、社会措施相结合，即地质灾害治理工作要与治理后的开发利用相结合,与当地的经济建设相结合.2。2.6施工场区布置原则：1、方便生产生活、易于管理、经济合理.2、施工布置紧凑，节约用地，取土和弃渣尽量少占或不占耕地。3、尽量利用现有道路，减少施工道路工程量。4、作好三废处理，保护施工环境，达到文明生产，安全施工。5、在工程土石方弃渣规划时,场地选择应满足水土保持和环境保护的要求；尽量提高开挖料利用量。6、根据雨季施工的特点分轻重缓急，对不适于雨期施工的工程可以拖后或移前。一定要在有针对性保证措施的条件下采取集中突击的方法完成.2。3治理区交通部署项目区位于天山镇的北部，行政区划属于阿鲁科尔沁旗天山镇管辖.集通铁路在天山镇设有旅客列车站，省际通道在天山镇东北2km处通过，省际通道与赤大高速相连，国道303线在天山镇中部东西向通过，交通较便利。2。4治理区现场条件2。4。1绿化劳动力可由当地村民解决。2。4。2现场附近有可供施工用的电源接入。2.4。3现场有道路与省际大通道和303国道相连,交通方便.2。4。4绿化所用苗木、客土、肥料、农药等均需外购.草坪及乔木可由赤峰市周边苗圃采购.治理区2km内均有村庄,村内可提供灌溉用水，距离较近方便运输。覆土和废渣来源可从治理区内选择的取土场和废渣堆取用,初步估算可满足本治理区回填用量.2。4.5建筑材料如水泥、砂子均可到附近乡镇及赤峰市购买，块石采用削坡产生的石料。2。5治理区地质环境状况在查布嘎山南坡存在横贯山体东西的长达610m的陡崖,另外治理区内还有31个大小不一、形状各异的采石坑或取土坑,29处因采石而随意堆放在采坑周边的固体废弃物堆。这些矿山地质环境问题对地形地貌景观破坏严重,且在省际大通道和303国道可视,山体陡崖和采坑边坡存在崩塌、滑坡等地质灾害隐患.2。5。1本标段治理区地质环境现状1、露天采矿本次治理区内共有31个大小不一、形态各异的废弃采坑，招标文件编号K1K31，其采坑地表境界总面积250873，单坑最大坑破坏面积达38289，最小的采坑破坏面积198,采坑最深处达52m，最浅为1m,本标段包含采坑K8-采坑K15.各采坑特征不一，采坑不但破坏了土地资源,而且影响了地形地貌景观.各采坑分述如下：（1）采坑K8该采坑位于查布嘎山东侧山前缓坡上,自然坡度约5,西北高东南低，北侧山坡为耕地，南侧为自然草地，紧邻山间冲沟。该采坑为掘进型露天采坑,历史开采方向为向西北，废弃多年,坑底杂草和树木生长茂盛。采坑呈不规则长条形分布，入口朝向东南,入口宽度约100m，采坑纵向长约200m，横向宽约100m,地表境界面积16324。采坑采掘面现状坡度为28-72，坡脚有土层和岩石风化滑落物堆积,坑底面积为2104,采坑垂直深度218m.采坑顶部标高411.07-421.02m，底部标高400。38405。71m。采坑东南侧入口向采坑内部已形成内排，且顶部已做平整,顶部标高为406407m，其顶部和边坡植被生长茂盛。采用FastTFTV13。0软件进行计算，该采坑容积为98313m。（2）采坑 K9该采坑位于查布嘎山东侧山前缓坡上，自然坡度约5,西南高东北低，东北侧山坡为耕地,西侧为人工榆树林地，南侧为自然草地.该采坑为掘进型露天采坑,历史开采方向为向东南,废弃多年，坑底杂草和树木生长茂盛.采坑呈近“葫芦形分布，采坑西北和东南两侧均有入口，入口宽度分别为22m和10m，采坑纵向长约160m，横向宽约85130m，地表境界面积13513.采坑采掘面现状坡度为2363，坡脚有土层和岩石风化滑落物堆积,坑底面积为4740,采坑垂直深度821m。采坑顶部标高413。25-420。16m,底部标高395.06-405。46m。采用FastTFT V13。0软件进行计算，该采坑容积为139064m。(3)采坑 K10该采坑位于查布嘎山东侧山前缓坡上，自然坡度约512，西南高东北低，该区域土层较厚，此处原为砖厂取土区.采掘面南侧上方山坡为人工林地，取土区北侧前缘为人工平地，东侧为砖厂工业场地，现已废弃。该采坑为山坡型露天采坑,历史开采方向为向南，废弃多年，采掘面前方平地杂草丛生。采坑东西长约250m，南北宽约110m，地表境界面积18649。采坑采掘面现状坡度为3653，采掘面北侧平地面积为12866，采坑垂直深度312m.采坑顶部标高393。78-407。30m，底部标高387。66399。73m。采用FastTFT V13。0软件进行计算,该采坑容积为71652m。（4)采坑 K11该采坑位于查布嘎山东侧山前缓坡上，采坑K10东南侧，自然坡度约512，西南高东北低，也是砖厂取土区.采掘面南侧上方山坡为人工林地，取土区东北侧前缘为人工平地,东侧为砖厂工业场地,现已废弃。该采坑为山坡型露天采坑,历史开采方向为西南，废弃多年，采掘面前方平地杂草丛生。采坑呈带状展布，总长约430m，地表境界面积20635。采坑采掘面现状坡度为30-53,采掘面北侧平地面积为12409,采坑垂直深度1-22m。采坑顶部标高392.98417。95m,底部标高390。28-395.16m。采用FastTFT V13。0软件进行计算,该采坑容积为45912m。(5）采坑 K12该采坑位于采坑K11西南侧山坡上，为乱掘小坑，原始山坡自然坡度约20，西高东低。采坑南侧和北侧山坡均为人工林地，东南侧为山谷洼地。该采坑为山坡型露天采坑，采掘历史较久，采掘方向为西北,坑内杂草丛生,入口朝向东南,入口宽度约40m。采坑呈半圆形，进深约35m,地表境界面积1211。采坑采掘面现状坡度为40,垂直深度1-9m.采坑顶部标高420。38m，底部标高407。80410.84m。采用FastTFT V13。0软件进行计算，该采坑容积为1762m。(6）采坑 K13该采坑位于查布嘎山东南侧山谷缓坡，自然坡度约515，西北高东南低，四周均为人工林地。该采坑为山坡型露天采坑，历史开采方向为西北，废弃多年，坑底杂草和树木生长茂盛。采坑呈不规则长形分布，总体分为三个部分,西部采坑入口朝向为南，入口宽度分别为11m，坑底标高为426。98-433。55m，西部与中部由一道陡立梁相隔，中部坑内高低不平比较乱，形成多处采掘遗留裸石立面，入口朝向为南,入口宽度分别为21m,中部标高408。74434。93，东部为渣台，高度812m，坡度37-45,入口朝向东南，入口宽度约100m，底部标高为418。90416.20m。采坑纵向总长度约280m,横向宽约170m，地表境界总面积28021.采坑采掘面现状坡度为5085,坡脚有土层和岩石风化滑落物堆积，坑底总面积为16113,采坑垂直深度523m。采坑顶部标高424.90-439.00m，底部标高408.74-434。93m。采用FastTFT V13。0软件计算,该采坑容积为153106m。（7）采坑 K14该采坑位于采坑K13西侧的山谷缓地，自然坡度约为18，南高北低，为乱掘小坑.坑西、南、东侧为人工林地。采坑近似长方形分布，长约77m，横向宽约45m，地表境界总面积289.采坑现状坡度为45,坡脚有土层和岩石风化滑落物堆积,坑底面积为141，采坑垂直最大深度为6m.采坑顶部标高434。07m，底部标高425。90427.48m.采用FastTFTV13.0软件进行计算，该采坑容积为6825m。(8）采坑 K15该采坑位于采坑K13西南侧山坡山谷低洼地,为乱掘小坑,原始山坡自然坡度约13，东北高西南低。采坑四周山坡均为人工林地。采掘方向为东北，坑内杂草丛生,入口朝向西南,入口宽度约28m。采坑呈半圆形，进深约20m,地表境界面积554。采坑采掘面现状坡度为40，垂直深度6m.采坑顶部标高431.22m，底部标高423。00-423。40m。采用FastTFT V13。0软件进行计算，该采坑容积为1218m。2、固体废渣堆治理区内共有29处废石堆（D1D29）,主要是由于多年来在采矿过程中产生大量废石随意堆积所形成，本标段包含废石堆D7-废石堆D9，各废石堆分述如下：1、废石堆 D7D7位于采坑K10西北,总占地面积为22653，横向总长约185m，纵向宽约136m,垂直高度2-5m，平均为3m。顶部形成平台，平台标高为390。37-395。90m。废石堆边坡为自然堆积坡度约37。采用FastTFT V13。0软件计算,该废石堆堆积量为51605m。2、废石堆 D8D8位于采坑K9入口前缘的山间冲沟内，为采坑开挖过程中产生的废石土随意堆放而成，总占地面积为2957，小堆垂直高度16m，区域内平均约为3m.小堆上有杂草和树木生长.以占地面积乘平均厚度计算该废石堆堆积量为8871m。3、废石堆 D9D9位于采坑K16入口前方和东侧,为采坑开挖过程中产生的废石土就近顺坡堆放而成,包括两个小堆，总占地面积为1872，横向总长约92m,纵向宽约33m，入口处小堆垂直高度为11m，东侧小堆垂直高度3m。小堆上有杂草生长。采用FastTFT V13。0软件计算,该废石堆堆积量为2082m.三、治理区治理设计要求与施工要求3.1治理区的治理目标本项目为赤峰市阿鲁科尔沁旗查布嘎山第三标段治理施工，通过对阿鲁科尔沁旗查布嘎山矿山地质环境治理示范工程项目的实施，为改善阿鲁科尔沁旗天山镇城区周边的地形地貌景观效果,使破坏区与自然景观相协调;同时,最大限度地减少土地资源破坏、消除地质灾害隐患；改善治理区域地质环境和生态环境系统，为天山镇查布嘎山森林公园建设及区域植被恢复奠定基础,创造一个较好的人居环境,促进治理区域内生态环境、经济建设和社会生活的和谐统一，以支持地方经济可持续、健康的发展。3。2治理工程指导思想以围绕建成我国北方重要的生态安全屏障，进一步扎实抓好生态文明建设和优化生态空间,加快实施一批针对性的重大生态修复工程,强化生态环境对区域经济社会发展的重要支撑为指导思想。本工程项目与阿鲁科尔沁旗天山镇查布嘎山森林公园相衔接、改善区域生态环境效果为最终目标,本着以人为本，坚持经济建设与地质环境治理并重，以治理地质环境促进阿鲁科尔沁旗天山镇周边美化、绿化的原则.根据阿鲁科尔沁旗提出的治理区生态环境治理要求，结合治理区现状，主要采用工程措施、植物措施进行综合治理,从而增强阿鲁科尔沁旗城市建设的可持续发展能力，改善阿鲁科尔沁旗天山镇及周边人民生产和生活环境，实现治理区生态、经济、社会的和谐统一.3。3治理区的治理原则3.3.1充分和查布嘎山森林公园规划相衔接的原则本次阿鲁科尔沁旗查布嘎山矿山地质环境治理范围是查布嘎山规划建设森林公园的重要组成部分，属于天山镇主城区北。治理工程要充分结合查布嘎山森林公园规划，充分结合阿鲁科尔沁旗查布嘎山矿山地质环境治理前两期治理工程，遵循“生态修复”治理思路，并与阿鲁科尔沁旗打造城市景观、休闲场所相衔接，全面规划,综合治理。3。3.2紧扣地质环境治理、打造示范性工程的原则查布嘎山因采建筑石料而形成的陡崖、露天采坑和固体废弃物破坏了原始地形地貌，属集中连片破坏区，通过治理工程的实施应恢复生态功能,本工程不仅是对查布嘎山采石场进行矿山地质环境治理，而且也是查布嘎山实施“森林公园”建设的基础性工程，整个工程遵循矿山地质环境治理，打造可推广、可复制的示范性工程。3。3。3实事求是、因地制宜的原则根据本次治理费用的投入情况、陡崖、露天采坑和固废堆积物现状特点，确定治理措施,提倡工程措施、植物措施相结合，治理工作要与治理后的开发利用相结合，与当地的经济建设相结合，坚持宜林则林、宜牧则牧，宜水则水、宜建则建,从恢复地质环境出发,从恢复生态功能出发，以达到治理工程因地制宜、切实可行、经济合理的目的。3.3。4治理工程实施方案可操作性原则治理工程实施方案定位要充分考虑施工工艺的可操作性,设计方案既要便于施工,又要符合施工工艺要求.根据查布嘎山陡崖、露天采坑、固体废弃物随意堆放的情况,提出科学的治理设计，避免重复工作量，以实现科学性和可操作性。3。4治理区工程设计3。4。1治理工程内容及工程量计算1、治理工程内容（1）地形地貌景观修复工程:陡崖垫坡、压实、整形、覆土、播撒草籽、排水渠工程;固废堆清运、整形、采坑削坡、回填、整形、覆土、种树种草、施工道路修建。(2）植被恢复工程：乔木、灌木、种草、滴灌工程.(3）辅助设施建设：修建标志牌.2、工程量计算原则按照治理区现状，本治理工程拟用的治理工程为削坡工程、岩体开挖工程、固废清运工程、回填整形工程、覆土工程和植被恢复工程。采用软件计算所设定的区块面积均为考虑了坡度的实际面积.各治理工程工程量计算原则如下:（1)削坡工程量计算原则根据现状调查结果,治理区内的采坑边坡坡度一般在4075之间，部分陡崖近乎直立,局部坡脚有堆积物。削坡工程量根据削坡角度按削坡公式计算。（2)石方开挖工程量计算原则石方开挖工程量计算根据不同开挖区域运用方格网法计算。计算软件选用FastTFTV13。0,布网间距为2m。石方开挖分爆破和机械开挖两种方式。（3）固废清运工程量计算原则固废堆堆积量选用FastTFT V13.0，布网间距为2m.治理区内的固体废弃物大多堆放在采坑周边，固废清运运距采用0500m、500-1000m.（4）回填整形工程量计算原则回填整形工程分为固废回填整形、削坡物回填整形和石方开挖物回填整形。回填时需分层压实，分层厚度为0.51m，整形机械为挖掘机、推土机.根据实际情况分为：挖掘机就近挖填（或利用装载机填);挖掘机挖自卸车运,运距0500m、5001000m.根据现场实地调查，结合各区块土方量计算图中挖填区域分布和经验系数，确定各工程量折减系数，具体折减系数详见每个治理模块。(5)覆土、覆土平整工程量计算原则a. 覆土区面积计算基本原则为采坑周边治理工程前后自然地表破坏面积.b. 固体废弃物清运后为原始地表，不覆土；c. 采坑完全为固废回填时，覆土面积为采坑地表境界面积；d. 在种草区域覆土0.3m，在种树区穴状覆土。e. 根据取土区分布情况，覆土运距区45km、56km、67km、89km；f. 覆土平整:在20边坡覆土，采用推土机整平,推土机运距60m，覆土平整量根据经验系数，按覆土量的0.3系数折合。在20边坡上覆土,土拉运到现场后，需用挖掘机向边坡甩土方，并人工平整，覆土平整量根据经验系数,按覆土量的0。7系数折合.（6)种树、种草草籽种类及用量原则在25边坡，以种树为主；25边坡，以种草为主。草籽选用适合当地生长的披碱草、冰草、羊草、杂化苜蓿等，每公顷按50kg计.3。4.2地形地貌景观修复工程设计地形地貌景观修复是废弃矿区生态重建过程中土壤重构和植被重建的骨架，查布嘎山几十年的建筑石料开采历史，致使查布嘎山山体破损，区内形成了大大小小的废弃采坑和固体废物堆,使自然起伏的原始地形地貌遭受了严重的破坏。为此，要对治理区内的废弃采坑和固体废物堆、破坏严重的山体陡崖进行治理,治理工程要最大程度利用阿鲁科尔沁旗天山镇附近无处堆放的弃土，治理工程要尽量修复破坏的原始地形地貌，治理工程以就近的露天采坑和固废堆作统一考虑，称其为模块，设计时以模块为单位计算工程量，模块土方量遵循就近调配的原则，并统一考虑整个治理区土方量平衡问题.3.4。3本标段治理工程设计要求1、本标段治理范围及内容本标段治理区位于沟谷北、南两侧的缓坡上,对采坑k8K15及废渣堆D7、D8、D9、D11、D13等进行治理,（区块7区块15），主要治疗内容为：机械开挖整形、清运、回填、平整整形、覆土、植被恢复,地形地貌景观修复工程。2、本标段施工工程设计（1）采坑K8、K9治理工程设计K8、K9分别位于沟谷北、南两侧的缓坡上,拟将K8、K9按区块7、区块8开挖整形设计,并与周围原始地形地貌边坡相适宜，主要治理内容为:机械开挖整形、覆土、平整整形、植被恢复.设计工程量计算a. 区块7工程量区块7对采坑K8高陡边坡按25坡面开挖整形，坑底按407m标高平整设计，并与整形坡面相衔接,东侧坑口与自然地形平缓过渡衔接，基本呈水平状。经计算区块面积24427（其中坡面积11981,坑底面积12446），挖方量为15664m，填方量为19350m，区块内要达到设计要求，需要调入土石方量3686m。b. 区块8工程量区块8对采坑K9四周高陡边坡按20坡面开挖整形，并清除南侧突出部分,修整成20坡面，坑底南到北由410m404m标高平整设计，并与整形坡面相衔接，东侧坑口回填与自然地形平缓过渡衔接。经计算区块面积21247,挖方量为21797m,填方量为72208m，区块内要达到设计要求，需要调入土石方量50411m。（2)施工工序a. 机械开挖、整形区块7整形采用挖掘机挖石渣自卸车清运（运距5001000m)的方式，将固体废渣堆D7调入3686m对区块7回填整形，以实现土方量的的平衡。本区块内挖方量15664m，区块内有坚硬岩石、风化破碎岩石和废石渣堆积物，因此,需要采用爆破工艺的一般石方开挖和挖掘机挖石方。根据现场实地调查，结合土方量计算图中挖填区域分布,采用爆破工艺的一般石方开挖工程量按总挖方量的0。7系数折算，即为10965m，其余的采用挖掘机挖石方。对本区块内挖方量15664m进行区内挖高垫低整形,采用挖掘机挖石渣就近回填方式施工,回填量按区块内总填方量的0。6系数折算为9398m；采用挖掘机挖石渣自卸车清运(运距0-500m）的方式进行回填，回填量按区块内总填方量的0。4系数折算为6265m。对自卸车清运回填量和D7调入量按0。3系数计算回填平整整形量,即为2985m。区块8整形采用挖掘机挖石渣自卸车清运的方式，将固体废渣堆D7调入44851m，运距0-500m；从固废堆D9调入2070m、D11调入1291m、D13调入2149m,运距500-1000m;对区块8回填整形，以实现土方量的的平衡。本区块内挖方量21797m,区块内有坚硬岩石、风化破碎岩石和废石渣堆积物,因此，需要采用爆破工艺的一般石方开挖和挖掘机挖石方。根据现场实地调查，结合土方量计算图中挖填区域分布，采用爆破工艺的一般石方开挖工程量按总挖方量的0.7系数折算，即为15258m，其余的采用挖掘机挖石方.对本区块内挖方量21797m进行区内挖高垫低整形，采用挖掘机挖石渣就近回填方式施工，回填量按区块内总填方量的0.6系数折算为13078m；采用挖掘机挖石渣自卸车清运（运距0-500m）的方式进行回填，回填量按区块内总填方量的0。4系数折算为8719m。对自卸车清运回填量和D7、D9、D11、D13调入量按0。3系数计算回填平整整形量,即17739m。b. 覆土、平整整形对区块7、区块8进行覆土。采用挖掘机挖自卸车拉运到治理区，运距45km。区块7坑底面积12446,覆土厚度设计为0。3m,采用机械平整，平整量按覆土量的0.3系数折算。区块7边坡面积11981，覆土厚度为0。3m，由于边坡覆土是在25坡面上覆土,因此，用挖掘机将土甩到坡面上,之后对覆盖土进行人工平整。人工平整量按覆土量的0.7系数折算.区块8坑底和20边坡面积21247,覆土厚度设计为0。3m,采用机械平整,平整量按覆土量的0。3系数折算。c. 植被恢复为达到治理区与周边地貌相协调的景观效果，在覆土区进行植物工程,采用撒播草籽进行种草，主要草种为冰草、杂花苜蓿、羊草、披碱草等，草籽用量按每公顷50kg计。对采坑K8坑底、K9坑底及边坡（区块8)种植枣树，株距、行距均为2。5m，每个树坑面积0。8，深1.0m，按0。8m人工换土。种树颗数分别为1991株、3400株，并对每株树进行支撑。（2）采坑K10、K11治理工程设计K10、K11为切坡取土坑，拟将K10、K11按边坡坡度20开挖、削坡整形，并与周围原始地形地貌边坡相适宜，主要治理内容为：高陡边坡削坡、坑底、坡面平整整形、覆土、整平、种草。a. 工程量计算削坡工程量根据采坑深度、坡度对采坑K10、K11进行分段削坡，见工程部署图,设计削坡坡度均为20,削坡量按削坡公式计算.削坡工程量K10B1岩质削坡量为458m，K11B1岩质削坡量为2369mK11B2岩质削坡量为919m。整形工程量设置区块9对K10局部高陡边坡进行治理设计，设计特征线设计地形坡度为20坡面来计算。根据软件计算区块9面积551，挖方量为2430m,填方量5098m。区块内要达到设计要求，需要调入土石方量2668m。b. 施工工序削坡削坡地段首先根据提供的削坡参数进行实地放样,划定削坡范围，确定最终境界线进行削坡。整形
