主变就位施工方案.docx

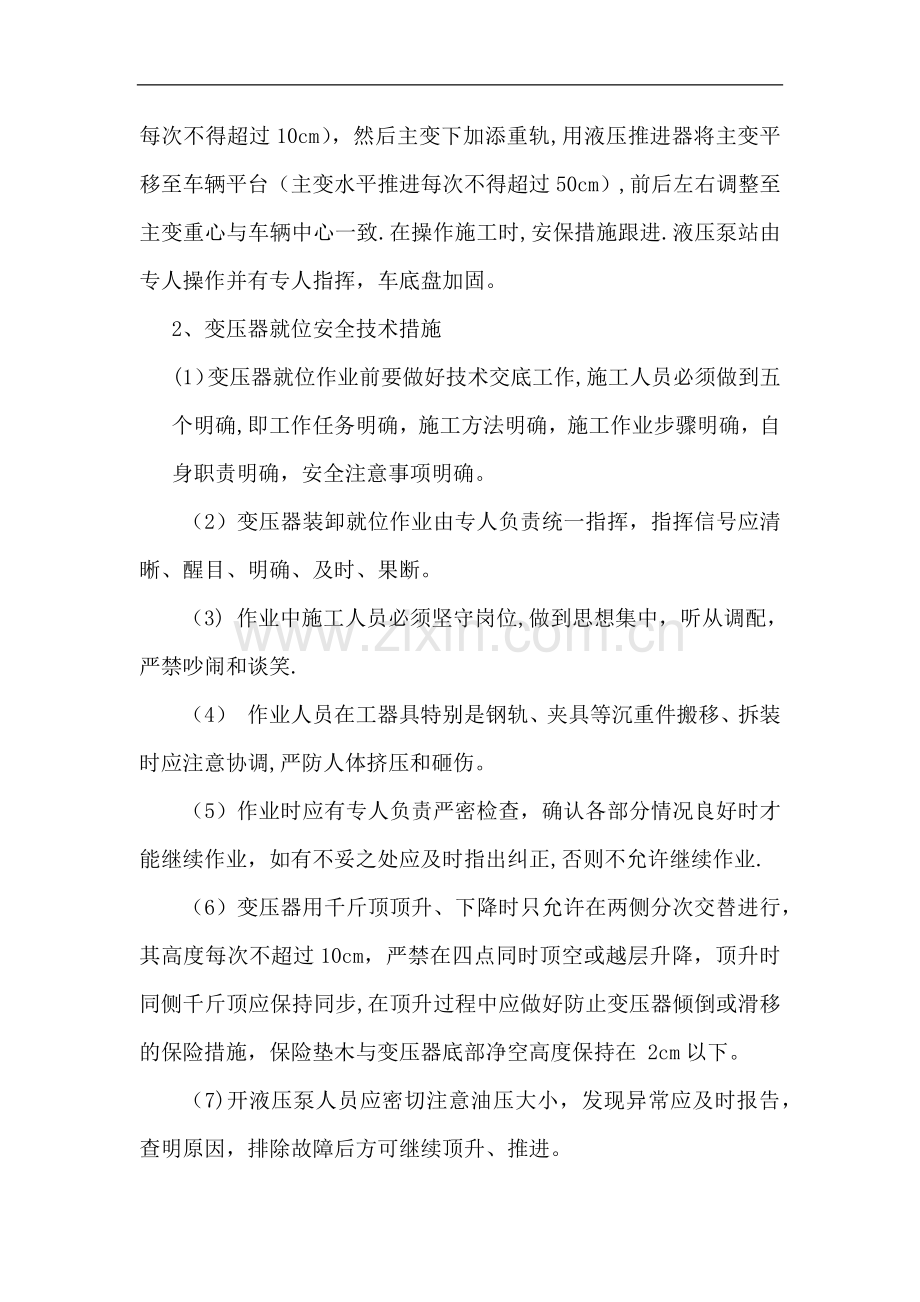

主变就位施工方案 。 2017年11月24日主变就位施工方案一、主变卸车方案(一）使用设备如下:液压泵站:2台 液压推进器：2台 重型钢轨6根 枕木、垫板若干 液压千斤顶：4台（二)车辆进变电站过程运输车辆进入变电站路口时，车辆以2km/h的速度转弯进变电站门口，在地面比较松软的地方铺设钢板.（三）施工过程如下:1、车辆进入变电站，将运输车停至平整完毕的变压器基础附近,靠近基础边缘。2、主变下加添重轨,用液压推进器将主变平移至地面.3、将变压器平移至变压器基础。4、前后左右调整至主变精确就位.5、将主变垂直顶升每次不得超过10cm，将主变水平推进每次不得超过50cm,在操作施工时，安保措施跟进。液压泵站由专人操作并有专人指挥，车底盘加固。6、用千斤顶将变压器垂直顶起至与车板高度平齐(主变垂直顶升每次不得超过10cm），然后主变下加添重轨,用液压推进器将主变平移至车辆平台（主变水平推进每次不得超过50cm）,前后左右调整至主变重心与车辆中心一致.在操作施工时,安保措施跟进.液压泵站由专人操作并有专人指挥，车底盘加固。2、变压器就位安全技术措施 (1）变压器就位作业前要做好技术交底工作,施工人员必须做到五个明确,即工作任务明确，施工方法明确，施工作业步骤明确，自身职责明确，安全注意事项明确。 （2）变压器装卸就位作业由专人负责统一指挥，指挥信号应清晰、醒目、明确、及时、果断。 （3) 作业中施工人员必须坚守岗位,做到思想集中，听从调配，严禁吵闹和谈笑. （4） 作业人员在工器具特别是钢轨、夹具等沉重件搬移、拆装时应注意协调,严防人体挤压和砸伤。 （5）作业时应有专人负责严密检查，确认各部分情况良好时才能继续作业，如有不妥之处应及时指出纠正,否则不允许继续作业. （6）变压器用千斤顶顶升、下降时只允许在两侧分次交替进行，其高度每次不超过10cm，严禁在四点同时顶空或越层升降，顶升时同侧千斤顶应保持同步,在顶升过程中应做好防止变压器倾倒或滑移的保险措施，保险垫木与变压器底部净空高度保持在 2cm以下。 （7)开液压泵人员应密切注意油压大小，发现异常应及时报告，查明原因，排除故障后方可继续顶升、推进。 (8) 变压器顶推作业时应严格控制两只油缸顶推量，防止变压器中心偏移及滑出轨道，给准确就位带来不便。变压器顶推时需在变压器与基础间同步设置四点以上保险硬木垫，其空隙保持在5cm以内。 （9)变压器顶推至基础位置后，采用四台100t千斤顶（千斤顶要求顶在变压器设备的专用千斤顶座点上)分次顶高变压器，抽出钢轨和滑板，继续交替顶升抽出枕木将变压器安全落在基础上。（10)对变压器作细微调整，使变压器位置符合安装要求，就位结束。
