计算机网络施工工艺.doc

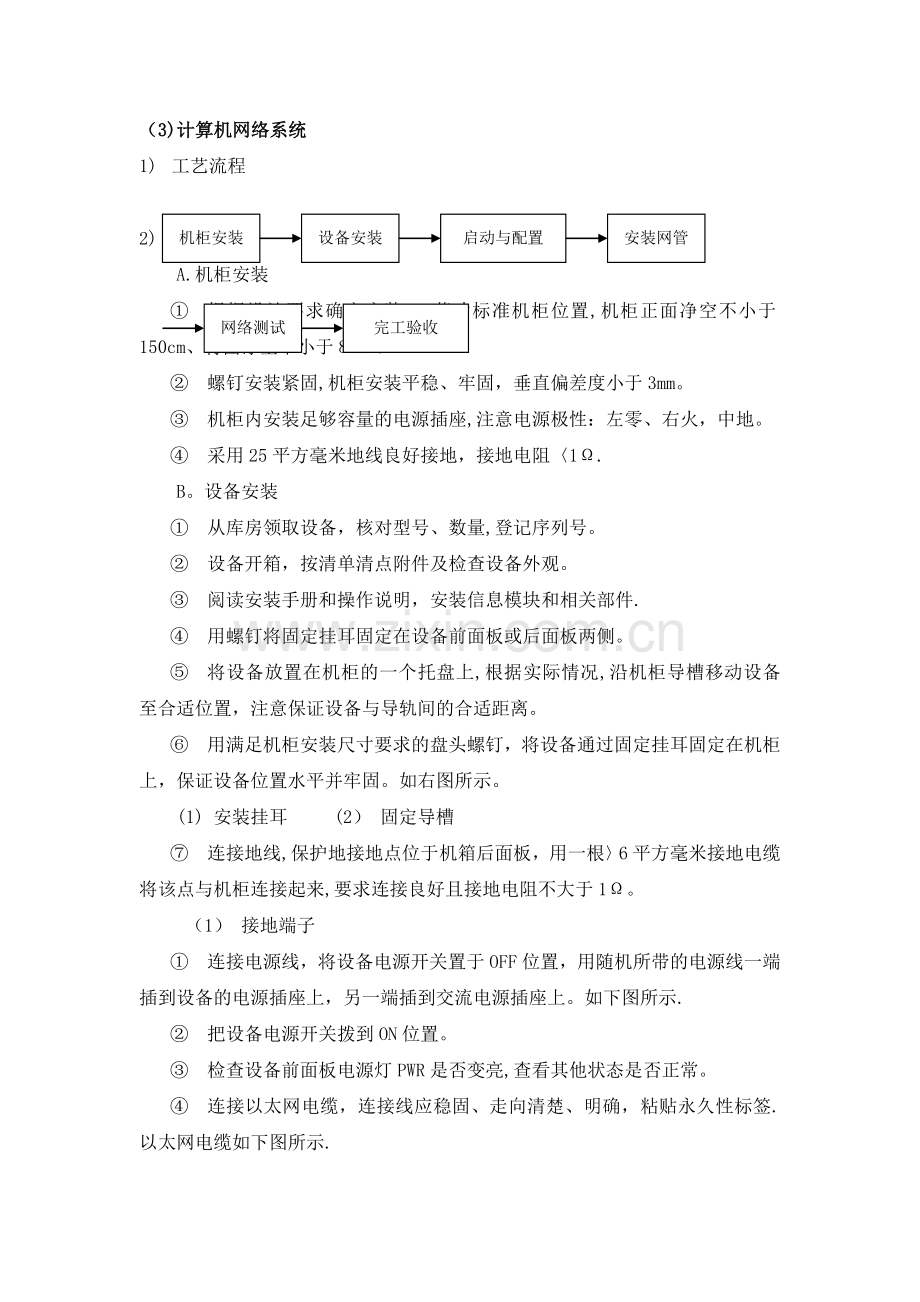

（3)计算机网络系统
1) 工艺流程
机柜安装
设备安装
启动与配置
安装网管
网络测试
完工验收

2) 操作方法
A.机柜安装
①　 根据设计要求确定安装19英寸标准机柜位置,机柜正面净空不小于150cm、背面净空不小于80cm。
②　 螺钉安装紧固,机柜安装平稳、牢固，垂直偏差度小于3mm。
③　 机柜内安装足够容量的电源插座,注意电源极性：左零、右火，中地。
④　 采用25平方毫米地线良好接地，接地电阻〈1Ω.
B。设备安装
①　 从库房领取设备，核对型号、数量,登记序列号。
②　 设备开箱，按清单清点附件及检查设备外观。
③　 阅读安装手册和操作说明，安装信息模块和相关部件.
④　 用螺钉将固定挂耳固定在设备前面板或后面板两侧。
⑤　 将设备放置在机柜的一个托盘上,根据实际情况,沿机柜导槽移动设备至合适位置，注意保证设备与导轨间的合适距离。
⑥　 用满足机柜安装尺寸要求的盘头螺钉，将设备通过固定挂耳固定在机柜上，保证设备位置水平并牢固。如右图所示。
(1) 安装挂耳 (2） 固定导槽
⑦　 连接地线,保护地接地点位于机箱后面板，用一根〉6平方毫米接地电缆将该点与机柜连接起来,要求连接良好且接地电阻不大于1Ω。
（1） 接地端子
①　 连接电源线，将设备电源开关置于OFF位置，用随机所带的电源线一端插到设备的电源插座上，另一端插到交流电源插座上。如下图所示.
②　 把设备电源开关拨到ON位置。
③　 检查设备前面板电源灯PWR是否变亮,查看其他状态是否正常。
④　 连接以太网电缆，连接线应稳固、走向清楚、明确，粘贴永久性标签.以太网电缆如下图所示.

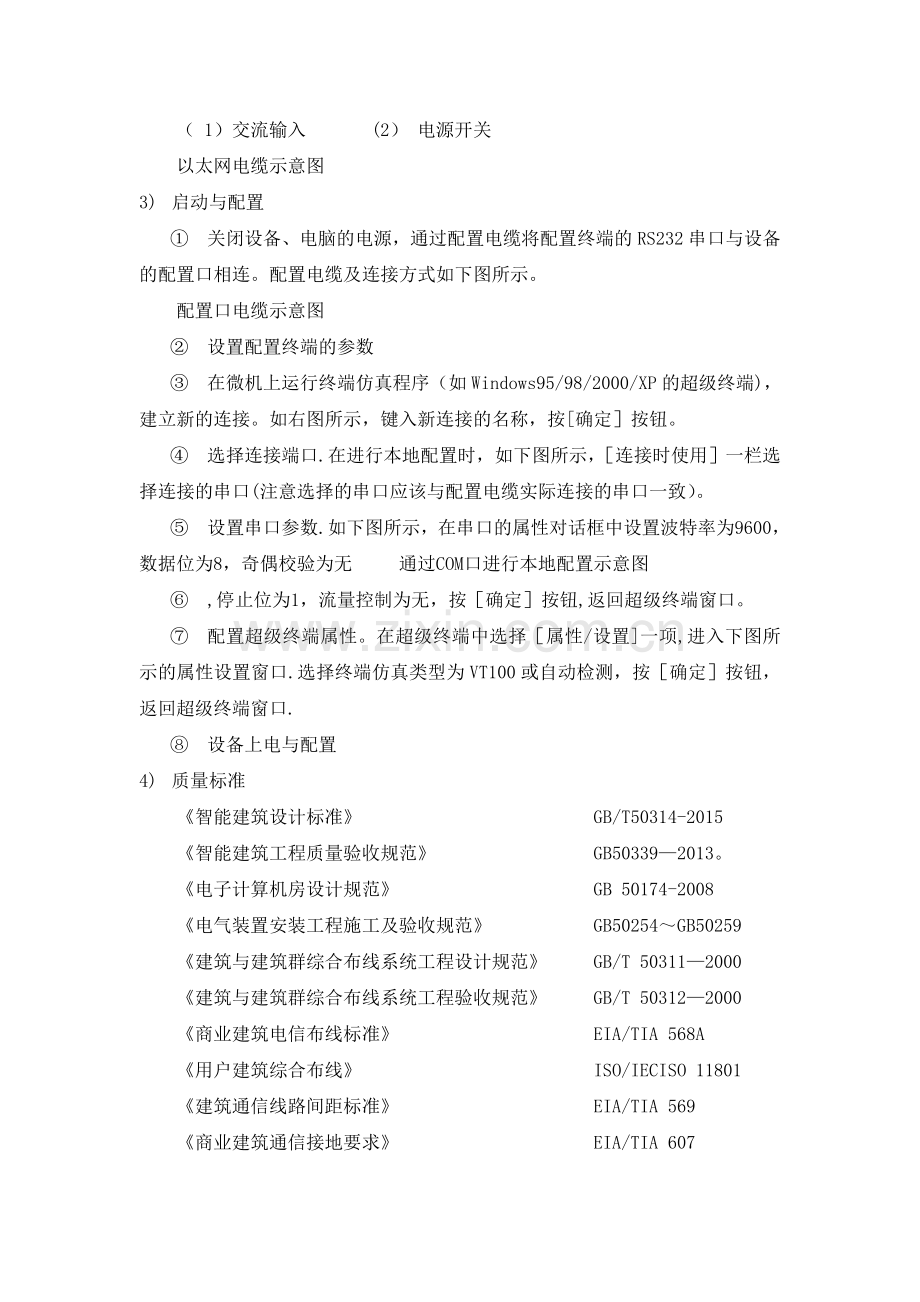

（ 1）交流输入 (2） 电源开关
以太网电缆示意图
3) 启动与配置
①　 关闭设备、电脑的电源，通过配置电缆将配置终端的RS232串口与设备的配置口相连。配置电缆及连接方式如下图所示。
配置口电缆示意图
②　 设置配置终端的参数
③　 在微机上运行终端仿真程序（如Windows95/98/2000/XP的超级终端)，建立新的连接。如右图所示，键入新连接的名称，按[确定］按钮。
④　 选择连接端口.在进行本地配置时，如下图所示，［连接时使用］一栏选择连接的串口(注意选择的串口应该与配置电缆实际连接的串口一致）。
⑤　 设置串口参数.如下图所示，在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无 通过COM口进行本地配置示意图
⑥　 ,停止位为1，流量控制为无，按［确定］按钮,返回超级终端窗口。
⑦　 配置超级终端属性。在超级终端中选择［属性/设置]一项,进入下图所示的属性设置窗口.选择终端仿真类型为VT100或自动检测，按［确定］按钮，返回超级终端窗口.
⑧　 设备上电与配置
4) 质量标准
《智能建筑设计标准》 GB/T50314-2015
《智能建筑工程质量验收规范》 GB50339—2013。
《电子计算机房设计规范》 GB 50174-2008
《电气装置安装工程施工及验收规范》 GB50254～GB50259
《建筑与建筑群综合布线系统工程设计规范》 GB/T 50311—2000
《建筑与建筑群综合布线系统工程验收规范》 GB/T 50312—2000
《商业建筑电信布线标准》 EIA/TIA 568A
《用户建筑综合布线》 ISO/IECISO 11801
《建筑通信线路间距标准》 EIA/TIA 569
《商业建筑通信接地要求》 EIA/TIA 607
5) 成品保护
①　 安装完毕应保持面板干净，无尘土、无指印。
②　 锁好机柜门，避免无关人员触摸.
③　 散热风扇保持正常，避免烧坏设备。
④　 安装调试程序设置好密码,避免无关人员更改配置.
⑤　 电源线和跳线保护好，避免无关人员损坏。
6) 应注意的质量问题
①　 设备安装平稳、牢固。
②　 设备四周留有一定间隔。
③　 注意电源电压、电源极性(左零、右火、中地）.
④　 电源线、地线、跳线连接牢固，且接地装置满足接地电阻〈1Ω。
⑤　 跳线走向明确，有永久性标记.
