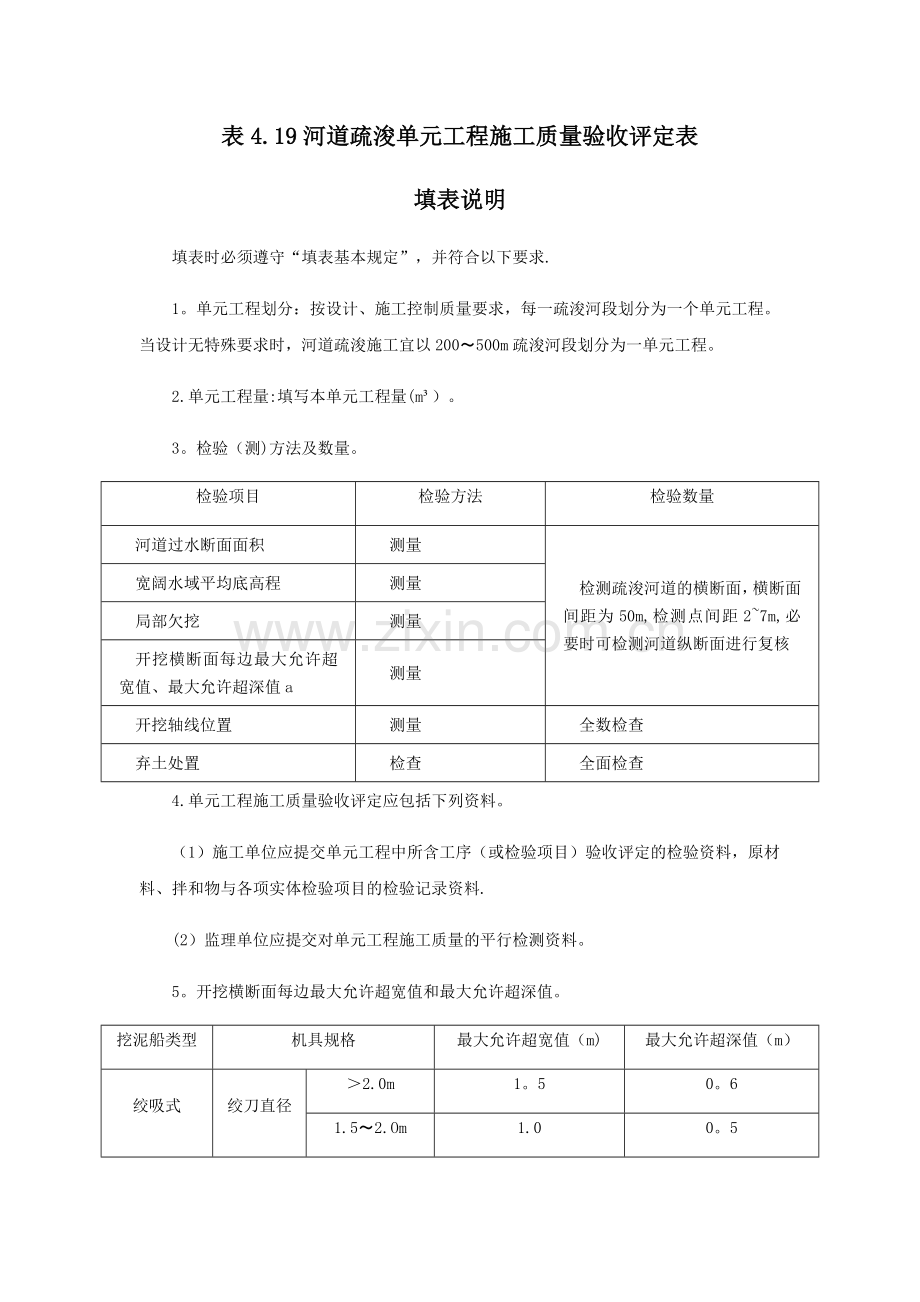

表4.19河道疏浚单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求.
1。单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。
2.单元工程量:填写本单元工程量(m³）。
3。检验（测)方法及数量。
检验项目
检验方法
检验数量
河道过水断面面积
测量
检测疏浚河道的横断面，横断面间距为50m,检测点间距2~7m,必要时可检测河道纵断面进行复核
宽阔水域平均底高程
测量
局部欠挖
测量
开挖横断面每边最大允许超宽值、最大允许超深值a
测量
开挖轴线位置
测量
全数检查
弃土处置
检查
全面检查
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料.
(2）监理单位应提交对单元工程施工质量的平行检测资料。
5。开挖横断面每边最大允许超宽值和最大允许超深值。
挖泥船类型
机具规格
最大允许超宽值（m)
最大允许超深值（m）
绞吸式
绞刀直径
＞2.0m
1。5
0。6
1.5～2.Om
1.0
0。5
＜1。5m
0。5
0。4

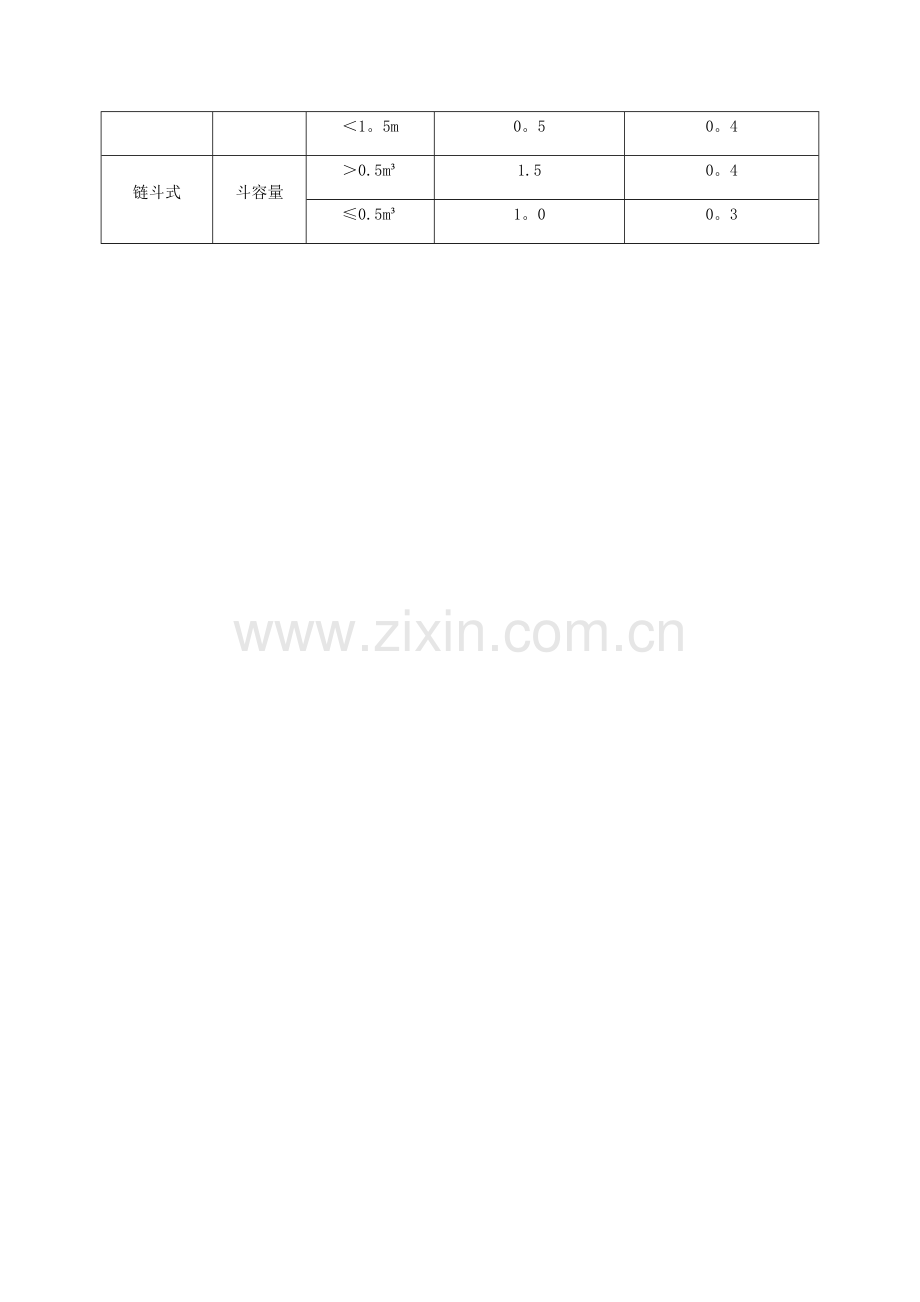

链斗式
斗容量
＞0.5m³
1.5
0。4
≤0.5m³
1。0
0。3
续表
挖泥船类型
机具规格
最大允许超宽值
（m）
最大允许超深值
(m)
铲扬式
斗容量
＞2.0m³
1。5
0.5
≤2。Om³
1.0
0。4
抓斗式
斗容量
＞4m³
1。5
0。8
2.0～4。0m³
1。0
0。6
≤2。Om³
0。5
0.4
6.单元工程质量标准。
（1）合格标准.
1）主控项目，检验结果应全部符合SL634—2012的要求.
2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中.
3）各项报验资料应符合SL634-2012的要求。
(2)优良标准。
1）主控项目，检验结果应全部符合SL634—2012的要求。
2）-般项目，逐项应有90%及以上的检验点合格,且不合格点不应集中。
3)各项报验资料应符合SL634—2012的要求。
水利水电工程
表4.19 河道疏浚单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日~ 年 月 日
项次
检验项目
质量标准
检查(测）记录或备查资料名称
合格数
合格率
主控项目
1
河道过水断面面积
不小于设计断面面积

2
宽阔水域平均底高程
达到设计规定高程

一般项目
1
局部欠挖
深度小于0。3m，面积小于5.0㎡

2
开挖横断面每边最大允许超宽值、最大允许超深值a
符合设计和SL634—2012表11.0。3要求，超深、超宽不应危及堤防、护坡及岸边建筑物的安全

3
开挖轴线位置
符合设计要求

4
弃土处置
符合设计要求

注：边坡如按梯形断面开挖时，可允许下超上欠,其断面超、欠面积比应大于1，并控制在1.5以内。
施工单位自评意见
（签字，加盖公章)
年 月 日
监理机构复核评定意见
（签字，加盖公章)
年 月 日
注:关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL176—2007规定。
