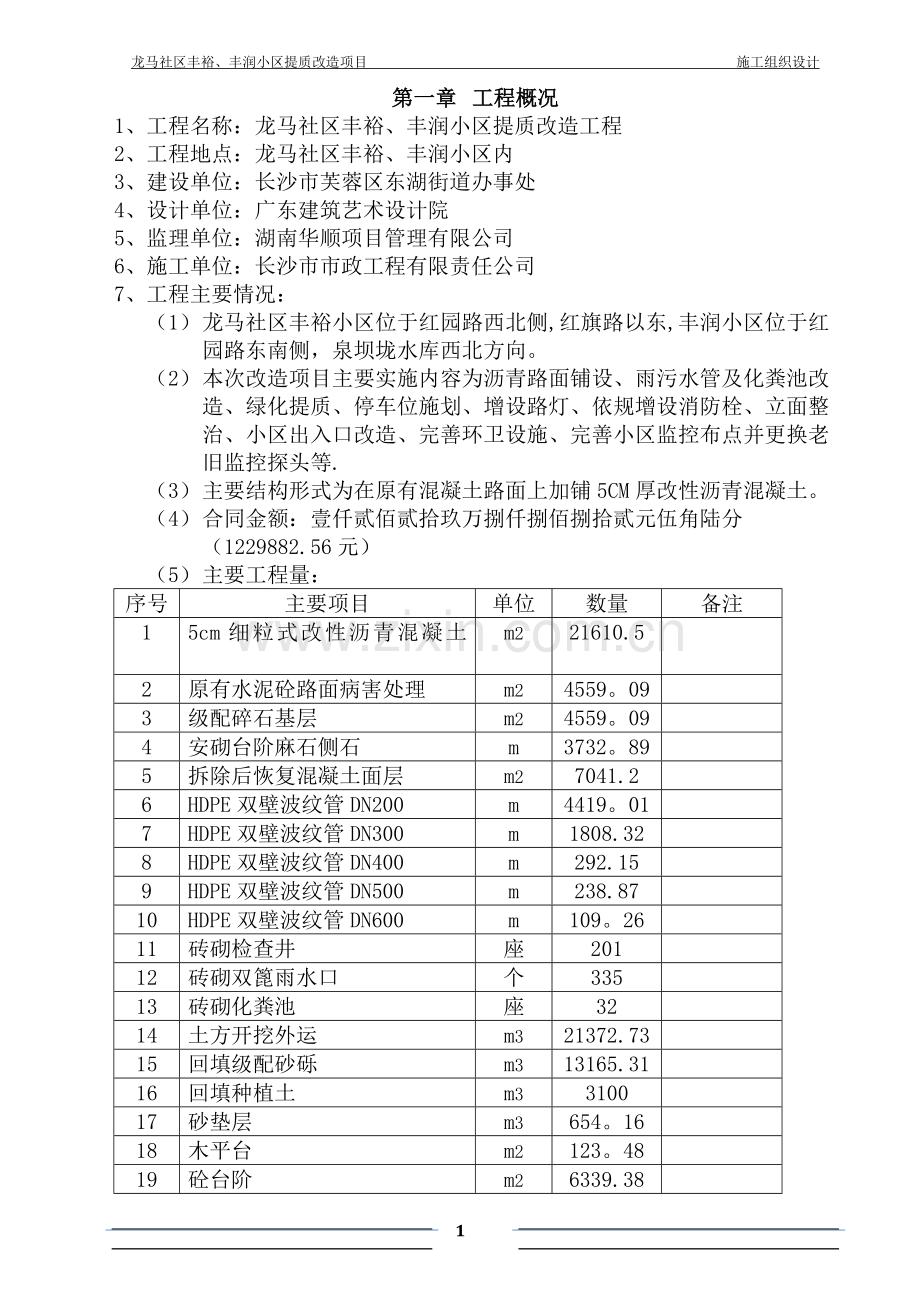

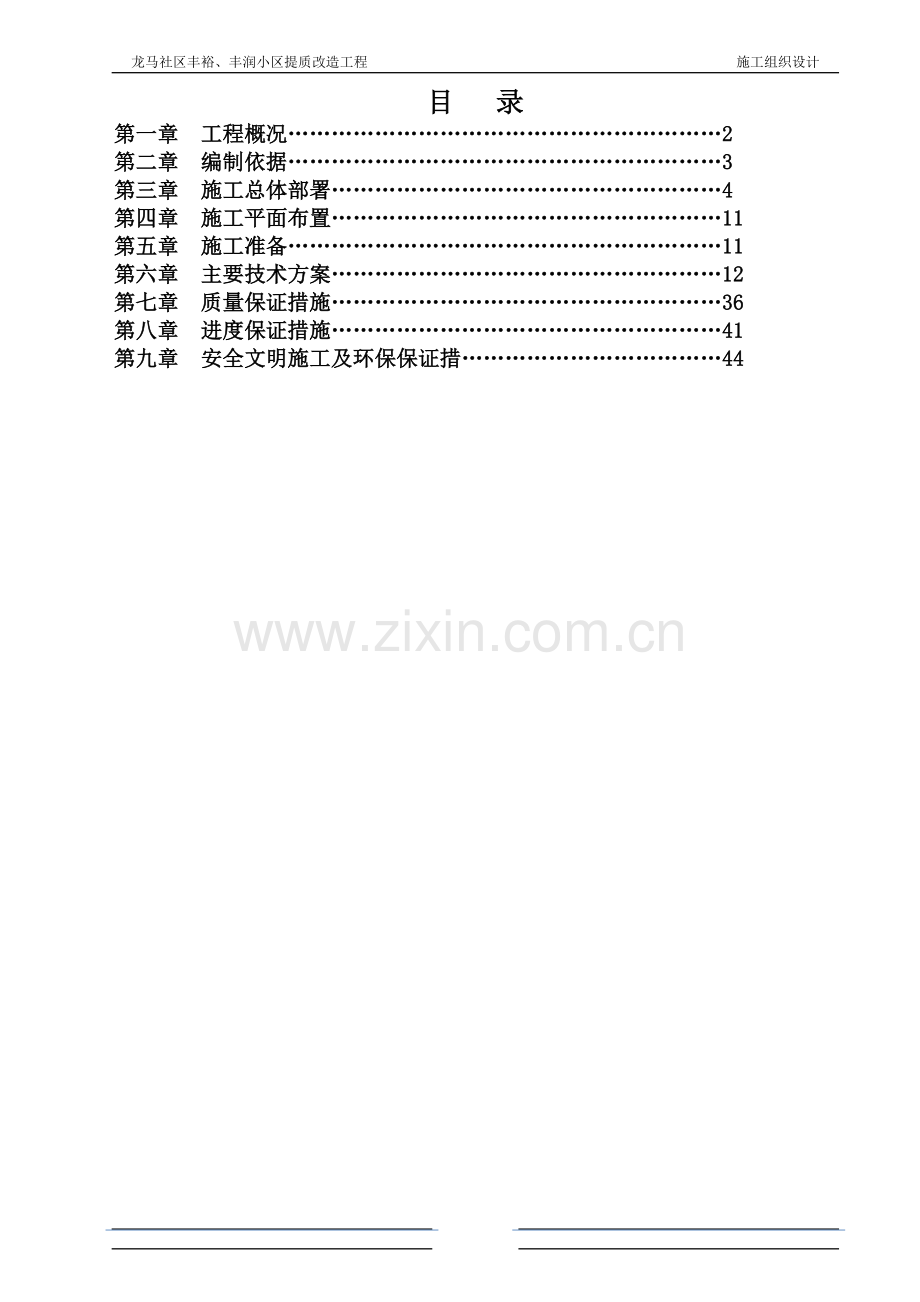

龙马社区丰裕、丰润小区提质改造项目 施工组织设计目 录第一章 工程概况2第二章 编制依据3第三章 施工总体部署4第四章 施工平面布置11第五章 施工准备11第六章 主要技术方案12第七章 质量保证措施36第八章 进度保证措施41第九章 安全文明施工及环保保证措44第一章 工程概况1、 工程名称：龙马社区丰裕、丰润小区提质改造工程 2、 工程地点：龙马社区丰裕、丰润小区内3、 建设单位：长沙市芙蓉区东湖街道办事处 4、 设计单位：广东建筑艺术设计院5、 监理单位：湖南华顺项目管理有限公司6、 施工单位：长沙市市政工程有限责任公司7、 工程主要情况：（1） 龙马社区丰裕小区位于红园路西北侧,红旗路以东,丰润小区位于红园路东南侧，泉坝垅水库西北方向。（2） 本次改造项目主要实施内容为沥青路面铺设、雨污水管及化粪池改造、绿化提质、停车位施划、增设路灯、依规增设消防栓、立面整治、小区出入口改造、完善环卫设施、完善小区监控布点并更换老旧监控探头等.（3） 主要结构形式为在原有混凝土路面上加铺5CM厚改性沥青混凝土。（4） 合同金额：壹仟贰佰贰拾玖万捌仟捌佰捌拾贰元伍角陆分（1229882.56元）（5） 主要工程量：序号主要项目单位数量备注15cm细粒式改性沥青混凝土 m221610.52原有水泥砼路面病害处理m24559。093级配碎石基层m24559。094安砌台阶麻石侧石m3732。895拆除后恢复混凝土面层m27041.26HDPE双壁波纹管DN200m4419。017HDPE双壁波纹管DN300m1808.328HDPE双壁波纹管DN400m292.159HDPE双壁波纹管DN500m238.8710HDPE双壁波纹管DN600m109。2611砖砌检查井座20112砖砌双篦雨水口个33513砖砌化粪池座3214土方开挖外运m321372.7315回填级配砂砾m313165.3116回填种植土m3310017砂垫层m3654。1618木平台m2123。4819砼台阶m26339.3820园路m2449。4821塑胶地垫m2205.2422电气配管电缆安装m13409。723麻石栏杆m145。0624路灯套5525山茶株8626石榴株6127四季桂株8628垂柳株3229桂花株5430樱花株4931花卉m244832色带m2952.433刚竹m2856。134草皮m251498、 现场施工条件：（1） 龙马社区丰裕、丰润小区是湖南农业大学较早的一批小区之一。在70年代建设期间,两个小区共有住宅楼37栋,以5层砖混结构为主，居民约1200户。（2） 小区污水管道口径较小，年久失修,存在雨污混流，部分管道已堵塞,道路破裂、消防通道狭窄等。（3） 施工所在地为亚热带季风气候,四季分明.春末夏初多雨，夏末秋季多旱;春湿多变,夏秋多睛,严冬期短,暑热期长。全年无霜期约275天，年平均气温17。2,极端最高气温为40.6,极端最低气温为10.年平均总降水量1422.4毫米。（4） 地质土层以原状红壤为主， 局部为砂砾土；小区外围土体裸露部分为杂填土。第二章 编制依据1、 城镇道路工程与质量验收规范（CJJ 12008）2、 给水排水管道工程施工及验收规范（GB502682008）3、 园林绿化工程施工及验收规范(CJJ/T822012）4、 公路桥涵施工技术规范(JTJ0412000)5、 城市道路照明工程施工及验收规程（CJJ892012）6、 建筑地基基础工程施工质量验收规范（GB502022002）；7、 混凝土结构工程施工质量验收规范(GB50204-2015);8、 砌体工程施工质量验收规范（GB502032011）；9、 地下防水工程质量验收规范（GB50208-2011);10、 龙马社区丰裕、丰润小区提质改造工程施工设计图11、 建设工程施工合同12、 标准图集等；第三章 施工总体部署一、 主要工程目标（1） 质量目标：合格（2） 工期目标:2017年5月30日前完成工程施工（3） 安全目标：实现“三无”、“两控制”、“一力争”，施工必须保证安全。施工中，要求杜绝重大安全责任事故发生，尽量避免一般性事故，火灾事故为零、重大设备事故为零,尽量避免一般性事故、轻伤事故、轻微设备事故、机械事故、车辆事故。（4） 文明施工及环境保护目标：按照长沙建委要求争取创建安全文明样板工地.二、 总体组织安排（1）项目组织机构项目组织机构图项目经理夏强项目总工丁露萍办公室钟云计财部刘艳萍预算部曹许剑物资部刘涛质安部吴旭工程部周弦安装班模板班电工班机械班圬工班（2）管理分工和岗位职责项目经理a、 主持项目经理部工作，代表企业实施施工项目管理,贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业的合法权益；b、 执行企业对项目下达的各项管理目标和规定任务；c、 组织编制项目管理实施规划和各项管理制度;d、 对进入现场的生产要素进行优化配置和动态管理，突出抓好对项目关键岗位人员和特种作业人员到岗履职管理；e、 建立质量管理体系和安全体系，按照施工企业安全生产评价标准（JC/T77-2003）、建筑施工安全检查标准（JCJ/592011）、工程建设施工企业质量管理规范（GB/T50430-2007）等组织实施标准化工作,进行现场文明施工管理，发现和处理突发事件；f、 在授权范围内负责与企业管理层，劳务作业层、各协助单位、发包人、分包人和监理工程师、业主等的协调,解决项目中出现的问题；g、 参与工程竣工验收，准备结算资料和分析总结，接受审计；h、 处理项目部的善后工作技术负责人a、 主持项目的技术管理； b、 支持制定项目技术管理工作计划；c、 组织有关人员熟悉与审查图纸，主持编制项目管理实施规划的施工方案并组织落实；d、 负责技术交底；e、 组织做好测量及其核定;f、 指导质量检验和试验；g、 具体组织编制和报审制施工组织设计、重大危险源识别和控制方案、专项施工方案，审查作业指导书并组织实施;有分包单位的，应负责督促落实分包单位的相应工作;h、 参加工程验收，处理质量安全问题；i、 组织各项技术资料的签证、收集、整理和归档;j、 组织技术学习、交流技术经验.施工员a、 严格按国家有关标准、规范、规程、施工组织设计、关键、特殊工序作业指导书、以及设计图纸、图纸会审纪要、设计变更和技术核定组织施工；b、 组织有关班组熟悉施工图纸，想班组操作人员进行技术、质量及关键、特殊工序和安全交底，按照施工组织设计安排好工序搭接，做好工序交接记录，努力完成形象进度计划；c、 合理安排劳动组合，及时做好工程施工记录、隐蔽工程记录和签证，逐日填写施工日志；d、 科学安排各专业的配套作业和各工种之间的立体交叉作业；e、 做好施工现场管理和文明施工，做到场地清洁，材料堆放整齐有序。质量员a、 负责本项目的质量检查和监督工作；b、 认真执行各项技术指标和质量验收标准，负责隐蔽工程、分部分项工程的质量检验和评定;c、 协助项目管理人员做好自检、互检、交接检验工作，并随时做好检查记录,整理好各种质量检验评定标准，保证检查资料、评定资料的及时性、准确性;d、 施工重点部位加强检查力度，纠正违反技术标准和施工程序的行为。预防不合格项目的出现,参与项目的生产调度会，通报各班组或施工部位的质量情况;e、 依据公司质量奖罚条例行使质量奖罚权;f、 提出质量通病的防治措施，制定新工艺、新技术的质量保证措施；g、 严格监督进场材料的质量、型号和规格。监督班组操作是否符合规程；h、 对工程质量事故进行分析，提出处理意见。预算员a、 参加工程项目开工前的现场技术交底会和终点工程施工组织设计、交底会,认真熟悉新开工程项目的图纸、预算、掌握合同期限和施工前的各种准备工作情况，为安排计划做好准备。b、 经常深入施工生产现场,准备掌握作业计划的完成情况,发现问题及时向有关部门反映，并督促解决。按时做好工作量汇报表、工程量汇总表、供领导指导工作。c、 认真执行统计技术工程，开展统计技术分析活动,以控制和验证过程能力，分析工程质量特性.认真贯彻执行、研究、收集预算定额的各项取费标准政策,维护企业合法效益.d、 根据设计图纸和技术要求，在工程开工前编制好工程预算。工程结束后马上办理竣工结算,工程中途变更，应根据变更文件，及时做好变更预算。e、 加强预（结）算工作管理总结经验,对照工程结算，检查预算的正确性进一步提高编制水平，并提供出分析资料为经济核算提供依据，更好地发挥预（结）算作用。安全员a、 在施工前，根据工程项目的特点，依照项目重大危险源识别和控制方案和安全专项施工方案，向项目部提出重要环节、重点部位的安全生产防范建议；b、 在施工过程中必须到现场跟踪巡查，定期查验特种作业人员持有效证件上岗情况和人员、证件与单位相符情况，施工现场与专项施工方案相符情况；c、 严格施工全过程的安全控制,加强对施工现场重大危险源的监控管理，并按规范做好安全记录，建立隐患台帐；d、 加强对施工现场的检查，及时制止违章指挥，违章操作行为，及时发现、纠正、督促整改安全事故隐患,并报告项目负责人;e、 对建设管理部门及其安监机构、现场监理部和施工企业在各类检查中发现的安全生产问题认真组织整改落实;f、 及时向企业安全管理机构报告项目部安全生产。材料员a、在项目经理的领导下,负责项目材料的管理工作，认真贯彻执行质量标准b、掌握所需要的主要材料的品名、规格、数量、质量.配合施工部门编制好施工材料计划，确保施工现场的材料供应。c、把好原材料、成品、半成品、构配件的进场质量验收关。做好现场材料的堆放、保管工作。d、掌握各施工点、段材料消耗的节、超情况，向项目经理提供分析资料。e、配合现场施工员负责材料到场的计量收方工作。f、搞好对内、对外结算，建立各种台帐,账面整洁、清晰，帐物相符,盈亏有原因、损坏有报告，记账有凭证,调整有依据g、负责各种材料原始凭证、计量凭证、核算凭证质量证明书等资料收集，按程度准确及时地传递和反馈,并装订成册，专项保管h、忠于职守，实事求是，全面、准确、及时地收方、结算、报统计资料。资料员a、 协助制定和建立施工资料管理计划及管理规章制度;b、 负责建立施工资料收集台帐，进行施工资料交底；c、 负责施工资料的收集、审查、整理、立卷、归档、封存和安全保密工作及竣工图及竣工资料的收集、整理、立卷、归档、封存、和安全保密工作；d、 负责提供管理数据、信息资料；e、 负责施工资料、竣工图及竣工验收资料的验收和移交;f、 协助监理施工信息管理系统并负责施工信息管理系统的运用、服务和管理。三、 总体施工安排（1） 施工流程安排主旨遵循:“先地下、后地上、先深后浅，先新建、后改造的思路进行,先施工地下管道及设施,再进行旧路面修复和道路拓宽，然后进行道路的沥青加铺，最后施工绿化、亮化、监控的附属设施。（2） 施工期间考虑到春节放假，应将春节前的施工主体放在小区外围区域的地下部分工程或者是不会影响到居民生活范围的工程（如临水平台和小区外接市政管道等）的施工，在春节到来之前必须将外围地下工程全部覆盖，地面硬化，临水平台的施工区必须用围挡全部进行封闭,春节过后再进行全面施工。（3） 施工划分为10个工作分区，分3个施工阶段分别进行，降低施工对居民通行的影响,详见施工分区布置图。四、 施工进度计划及总体资源配置（1） 具体施工进度计划详见施工进度计划横道图（2） 人工投入计划机械组14人，安装组15人，泥工组30人，模板组12人,混凝土组12人，电工组7人,安全维护杂工15人（3） 物资投入计划序号主要项目单位数量备注1细粒式改性沥青混凝土 m31080.53级配碎石m3911.84麻石侧石m3732.95C30混凝土m32862。16HDPE双壁波纹管DN200m4419.17HDPE双壁波纹管DN300m1808.48HDPE双壁波纹管DN400m292。29HDPE双壁波纹管DN500m238。910HDPE双壁波纹管DN600m109.311标准烧结砖万块83.512双篦雨水口盖套33513雨污井盖套26514级配砂砾m313165。315中粗砂m32943.916防腐木m320.517水泥t275.418C15混凝土m3934.719电气配管m13409。720电缆m13409。721麻石栏杆套米145。0622路灯套5523山茶株8624石榴株6125四季桂株8626垂柳株3227桂花株5428樱花株4929花卉m244830色带m2952。431刚竹m2856。132草皮m25149（4） 设备投入计划拟用于本工程的主要施工机械设备一览表序号机械或设备名称型号规格数量生产能力备注1挖掘机SY385H1良好2挖掘机SY235C-92良好3挖掘机SY50U-102良好4装载机LG816RA2良好5自卸汽车8T4良好6发电机组30KW2良好7伸缩式沥青砼摊铺机12.5m自动伸缩1良好8智能型沥青洒布车10T1良好9双钢轮振动式压路机12T2良好10胶轮压路机26T1良好11洒水车8T1良好12汽车式起重机16T1良好13灰浆搅拌机200L3良好14锯缝机2良好15内燃空气压缩机3m3/min2良好16交流/直流电焊机AX7-300/20KVA2良好17圆盘锯2良好18平板刨MB903A2良好19水泵4良好20平板振动器BP1.52良好21插入式振动器ZX5024M3良好22蛙式打夯机HW-2802良好23切砖机4良好24手提圆锯机2良好25热熔釜2良好26热熔划线机3良好27高压喷涂机2良好28电锤4良好29搅拌桶2良好第四章 施工平面布置小区改造具体根据龙马社区丰裕、丰润小区提质改造施工图进行,遵循封闭施工、全程防护，尽可能少的降低施工对居民生活出行的影响，详见施工平面布置图。第五章 施工准备一、技术准备1、 组织技术人员熟悉图纸，针对特殊性过程、重点部位制定具体的施工方案，待施工方案批准后，组织对各种施工人员进行技术交底。2、 组织技术及测量人员负责定位控制，并保护好控制桩。3、 提前进行相关实验准备工作，确保有依据的施工，并根据工程内容性质，配备相应齐全的市政工程施工规范、规程、验收标准，制定技术管理目标。4、 编制各种材料需要计划，提供给材料管理员。二、设备准备根据施工所需机械陆续进场，详见施工设备进场安排表。三、劳动力准备1、 项目经理部除项目经理、工程师及项目成员外,另从公司抽调技术、质量、试验检测、测量、材料、安全、经营等方面有较强能力的人员以充实项目部的管理能力。2、 建立项目部的领导结构，集结施工力量、组织劳动力进场。3、 项目经理部在进场前对全体施工人员进行入场教育，重点是进行安全及相应的施工工艺知识强化培训。4、 一线工人依据专业特征和工程数量设置各专业工种和辅助工种岗位。（1)设备人员安排：破碎锤操作员2名；挖掘机司机3名；装载司机2名;运输车司机4名；压路机司机1名；机具维修工2名。（2）主要劳动力安排劳务队伍由各专业施工队伍组成，共划分为6组：机械组：负责挖沟、整平、运输、碾压、路面铺筑；安装组：负责拆装雨污水管道;泥工组：负责砌筑抹灰化粪池、检查井、雨水进水井、安装井盖;装模组负责模板制作、装、拆模；混凝土组负责混凝土的浇筑、养护；电工组：负责路灯下线、灯具安装、调试、弱点线路规整。四、材料、物资准备1、 首先做好物资堆放的临时设施搭设工作。2、 根据选优的原则，对工程所需的各种材料及构件展开调查和咨询，将企业资质、质控、实力等方面均达标的单位筛选出来，按按照差额的原则，列出拟定的材料供货商，向监理方提供相关的文件资料清单，邀请监理方一同对清单中的单位进行考察，最后确定出材料供货商。3、 本工程的各种材料及小构件应符合国家有关规范要求并经监理工程师验收。4、 所有进场主要材料提前做好实验检测工作。第六章 主要技术方案一、主要施工程序队伍进场后，立即做好施工场地的施工准备，并优先做好材料堆放场地工作。本工程分为11个单项、6大类进行分类施工，其施工顺序为：雨污水管道安装 旧路面修复 绿化土石方及景观工程 沥青路面加铺 人行道及园路 绿化工程及亮化安装二、主要施工工艺1、化粪池及检查井化粪池与检查井施工流程：基坑开挖混凝土垫层搭设脚手架砌筑池壁砖墙顶盖及圈梁支模、绑筋、浇注混凝土(化粪池）顶盖预制板制作抹砂浆（化粪池外壁防水）预制顶盖安装回填。（1）砌体工程、砌筑砂浆采用M10水泥砂浆，中砂含泥量不大于3%。所用砂浆要随用随拌，砂浆稠度为70100mm，并要在3小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。、砂浆拌和采用重量比，配料误差在2%以内,用搅拌机拌和，先在搅拌机内注入适量的水，再按配比依次投入水泥、砂、水。搅拌时间自投料完毕算起，不得小于120秒钟。、砌块采用规格为240*115*53mm烧结砖，强度等级MU10。设计墙体宽为620mm、480mm.砌砖前一天,把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上,防止湿润不均或过湿现象。、砖砌体要上下错缝,内外搭砌，组砌方式为一顺一丁，砌筑时采用“三一”砌砖法，杜绝缩口灰和板凳灰，水平灰缝的砂浆要饱满，饱满度不低于80竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，水平灰缝厚度控制在102mm。落地灰在初凝前回收，重新搅入新砂浆中使用.、砌第一皮砖前，当基础混凝土表面高低差大于20mm时应把上表面用15砼找平，找平后再砌，砌砖完后用笤帚扫净墙缝。、砌砖前应先立好皮数杆，撂摆底砖，防止游丁走缝.皮数杆立在墙的大角处，内外墙交接处，纵墙皮数杆间距不大于12M。、撂底砖经检查合适后，挂通线，砌底砖时,应跟线,双面挂线，撂底砖后进行盘角，盘角每次不宜超过5皮高，并用靠尺，线坠，水平尺找平找垂直，每皮砖的高度对准皮数杆,按盘好的墙角为准,挂线砌砖。、砌筑过程中，应经常检查并做到：a、墙大角和墙面垂直准确。b、五皮一吊线,三皮一靠尺.、砌筑过程中，必须丁砖压顶，沿墙面每隔一定间隔的竖缝处，弹出墨线，墨线用经纬仪或线锤引测，砌一步架,上引一次,控制游丁走缝。（2)钢筋工程、支完圈梁模板后，即可绑扎圈梁钢筋，如果采用预制绑扎骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧绑画箍筋位置，放箍筋后穿受力钢筋，绑扎箍筋。注意箍筋必须垂直受力钢筋，箍筋搭接处应沿受力钢筋互相错开。、圈梁钢筋的搭接长度：因混凝土为C20等级,I级钢筋搭接长度不少于30d，级钢筋不少于40d(d为受力筋直径）。受力钢筋接头的位置应相互错开，绑扎接头时在规、圈梁钢筋绑扎时应互相交圈，在内外墙交接处，大角转角处的锚固长度均要符合设计要求。、圈梁钢筋绑完后应加水泥砂浆垫块。a、钢筋的品种和质量必须符合设计要求和有关标准规定，符合有关规定后方可焊接.检查钢筋出厂质量证明书和试验报告。b、钢筋表面应保持清洁.带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋严禁按原规格使用。c、钢筋对焊或电焊焊接接头:按规定取试件，其机械性能试验结果必须符合钢筋焊接及验收的专门规定。、钢筋的绑扎、缺扣、松扣的数量不超过绑扣数的10%,且不应集中。、弯钩的朝向正确。绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值.、用I级钢筋或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度均应符合设计要求和施工规范的规定.、对焊接头无横向裂纹和烧伤，焊包均匀,接头处弯折不大于4度，轴线位移不大于0.1且不大于2。电弧焊接头、焊缝表面平整,无凹陷、焊瘤、接头处无裂纹、气孔、夹渣及咬边。接头处不大于4度，轴线位移不大于0.1，且不大于3,焊接厚不大于0。05，宽不小于0.1，长不小于0.5。a、圈梁钢筋如采用预制骨架时，应在指定地点垫平码放整齐.b、运输钢筋时，应清理好存放点，以免变形。c、不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动.(3）模板工程、圈梁模板可采用木模板或定型组合钢模板上口弹线找平。、圈梁模板采用落地支撑时，下面应垫方木，当用木方支撑时下面用木楔楔紧.用钢管支撑时高度调整合适。、钢筋绑扎完以后，模板上口宽度进行校正定位，并用木撑进行校正定位，用铁钉临时固定。如采用组合钢模板，上口应用卡具卡牢，保证圈梁的尺寸。、外墙圈梁，用横带扁担穿墙平面位置距墙两端24cm开始留洞，中间每隔50cm左右留一道，每面墙不宜少于5个洞。(4）混凝土工程、在浇灌前，先清除干净模板,做好钢筋的隐蔽验收。在浇筑构造柱时,按400mm分层浇筑，并使用吊筒下灰，构造柱浇筑前，应在柱根处先浇50 MM厚高标号砂浆再浇灌砼，砼振动要防止振动预埋件、钢筋，应快插慢拔，振捣时间为30秒，以表面泛浆为准. 、砼浇灌过程中，不得踩倒和压弯钢筋，特别是负弯距钢筋，楼板砼用振捣棒振完后,再用平板器缓慢地来回拖一遍，并把表面用木抹子抹平.、砼浇灌完毕24小时后,待砼表面收水后,浇水保持湿润,一天3次，养护时间不得小于7天。（5）抹灰工程池壁内外表面及池底均用防水砂浆(1:2水泥砂浆内掺水泥重量的5%的防水剂）抹面，厚20，阴角抹45度斜面,厚50。化粪池内搭设满堂红脚手架进行配合施工.工艺流程：墙面清理粉尘、污垢浇水湿润墙面吊垂直找方抹灰饼冲筋、找规矩抹底灰抹面层防水砂浆。 、基层处理：将墙面上残余砂浆、污垢、灰尘等，清理干净，并用水浇墙，将砖缝中的尘土冲掉，并将墙面湿润.、吊垂直、套方、找规矩、抹灰饼同上。、冲筋，抹底层砂浆时，用大横竖刮平,木抹子搓毛，终凝后浇水养护。2、排水管道（1)测量放线定位，首先测量接市政管网管底标高，再丈量新管线总长度,新管线最末挡管底标高与接口管底标高高差是否能达到设计最少坡度比且不反坡。并且引出水准控制点。（2)找到有关地下管线图或地下管线各部门技术负责人，确定地下管线具体位置。并要求地下管线各部门派遣有关人员来现场监管.（3）管道施工工艺流程:测量放线安全防护拆除旧结构物开挖沟槽检测高程铺砂垫层(浇筑井底混凝土)铺设管线（砌筑检查井、抹灰)调整检测管顶标高(坡度)拆除旧管道回填夯实安装井盖检测高程、测量放线,根据甲方提供的水准点与设计要求进行反复测量来确定管网坡度,并且在施工区域周围设置控制点。、因为在小区施工，人员比较复杂，在施工区必须设有施工标志牌、警示牌，用彩钢板作为围挡,白天挂上彩带，晚上挂上红灯并且派专业安全员轮流值班（在开挖的沟槽上面架设临时过道）。、利用人工把准备施工区的旧道板揭开，分类堆放整齐,但绝不要堆放在道口处给施工带来不必要的麻烦.、开挖沟槽从地处往高处开挖，根据管沟深度和土质来控制坡度。在开挖时楼前管道不得采用机械开挖,以免碰到地下不明管线.必须采取人工开挖，并且在有明显标记下有管线或有关部门负责人指出哪有管线，都得小心翼翼先找出管线再大面积开挖。在开挖过程中如果开挖深度在2米以上或离建筑物太近,又出现沙土或流砂情况，就必须采取支护（支护办法：采取钢管桩或木桩加背里)以免造成不必要的损失。另外，机械在施工时，应设专人指挥，必须避开构筑物、管线，在距离管道边1m范围内应采取人工开挖;在距距直埋缆线2m范围内必须采取人工开挖.挖掘机等机械严禁在电力架空线路下作业。需在其一侧作业时，垂直及水平安全距离应符合下表之规定。电力架空线路的最小安全距离电压（kv）11035110220330500安全距离（m）沿垂直方向1。53.04。05。06。07。08。5沿水平方向1.52.03。54.06。07。08。5沟槽开挖允许偏差序号检查项目允许偏差(mm）检查数量检查方法范围点数1槽底高程土方20两井之间3用水准仪测量石方20、2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺量测，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺量测，每侧计3点、开挖至设计标高之后，经过测量无误后按照设计要求铺砂垫层。管道基础允许偏差序号检查项目允许偏差(mm）检查数量检查方法范围点数1垫层中线每侧宽度不小于设计要求每个验收批10米测一点，且不小于3点挂中线钢尺检查，每侧一点高程压力管道30水准仪测量无压管道0，15厚度不下于设计要求钢尺量测肩高203土（砂及砂砾）基础高程压力管道30水准仪测量无压管道0,15平基厚度不下于设计要求钢尺量测土弧基础腋角高度不下于设计要求钢尺量测、管道铺设，首先必须把密封圈套在管的小头，管径大头必须安装在逆行方向。管道接口在对接时必须采用紧线机用钢丝绳套住管的两端进行拉紧。、管道调整,管道安装对接完，用水准仪测量管的高程，严格按照设计要求或现场情况控制坡度,绝对不能反破.、管道在铺设时如果碰到与地下原有煤气管、自来水管、热力管发生冲突就得马上通知甲方、设计、监理现场会诊，如果原有管道不能移管，就采取绕行措施。管道铺设允许偏差（mm)检查项目允许偏差检查数量检查方法范围点数1水平轴线无压管道15每节管1点经纬仪测量或挂中线量测压力管道302管底高程Di1000无压管道10水准仪测量压力管道30Di1000无压管道15压力管道30、井室砌筑，井底清理至管底下15cm,按设计要求浇筑混凝土，然后就按照DN300-DN500污水管道采用1000毫米砖砌圆形污水检查井（盖板式），标准图集06MS201-3，P20;雨水DN300-DN600管道采用1000毫米砖砌圆形雨水检查井（盖板式），标准图集06MS201-3，P11；雨水口按设计要求砌筑。井室允许偏差检查项目允许偏差（mm）检查数量检查方法范围点数1平面轴线位置（轴向、垂直轴向）15每座2用钢尺量测、经纬仪测量2结构断面尺寸+10,02用钢尺量测3井室尺寸长、宽202用钢尺量测直径4井口高程农田或绿地+201用水准仪测量路面与道路规定一致5井底高程开槽法管道铺设Di1000102Di100015不开槽法管道铺设Di1500+10，-20Di1500+20,406踏步安装水平及垂直间距、外露长度101用尺量测偏差较大值7脚窝高、宽、深108流槽宽度10雨水口、支管的允许偏差检查项目允许偏差检查数量检查方法范围点数1井框、井箅吻合10每座1用钢尺量测较大值(高度、深度亦可用水准仪测量）2井口与路面高差-5，03雨水口位置与道路边线平行104井内尺寸长、宽:+20，0深：0，205井内支、连管管口底高度0，20、管沟回填：a、按照设计要求回填材料；b、沟槽回填不得带水回填，回填应密实；c、回填必须对称、分层回填夯实，每层不得超过30cm；d、如果用砂回填就采用水沉法夯实。柔性管道沟槽回填部位与压实度示意图柔性管道沟槽回填土压实度槽内部位压实度（）回填材料检查数量检查方法范围点数管道基础管底基础90中、粗砂-用环刀法检查或采用现行国家标准土工试验方法标准GB/T 50123中其他方法管道有效支撑角范围95每100m每层每侧一组（每组3点)管道两侧95中、粗砂、碎石屑。最大粒径小于40mm的砂砾或符合要求的原土两井之间或每1000m2管顶以上500mm管道两侧90管道上部852管顶500-1000mm90原土回填3、植筋施工(1）工艺流程：弹线定位钻孔清孔配胶注胶植筋-检查验收(2）弹线定位:对照施工图,在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线,先弹竖线，在弹横线，横竖线相交部位，即为拉结筋的钻孔位置。(3）钻孔:根据弹出的钻孔位置,用冲击钻钻孔，孔深和孔径按设计要求确定.如设计无要求时，孔深按15d考虑，一般采用100mm，孔径按d+24 mm控制，一般采用10 mm.钻孔时要使用冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制（如图1）.如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋(墙体水平筋）位置与拉结筋钻孔位置有可能重合，则需根据砌块模数适当调整箍筋（墙体水平筋)间距，尽可能避开；钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。（4)清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内粉尘，采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电吹风机）配合进行.清孔时用“四吹三刷”法，即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动，如此反复吹刷,清理干净孔内粉尘.一般来说,孔内潮湿会对结构胶与混凝土的粘结产生不利影响,使其无法达到设计的粘结强度,影响拉结质量,所以在清孔时严禁用水冲刷:当前市场上也有一些植筋胶产品不怕水,如“固立特拉结筋用植筋胶”，植筋孔内潮湿、有水不妨碍施工，使用这类植筋胶可以用水铺助清孔，是否可用水清孔，可参照选用产品的使用说明书灵活掌握。（5）配胶：用淮南开宇合成材料有限责任公司生产的KY002高强建筑植筋胶。（6）注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作.拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶咀伸入钻好的植筋孔中约8cm左右，推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器，直至灌浆器注胶咀抽出至离孔口1/3孔深(约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度.一次配好的植筋胶拌合物注胶完成后，应把套筒、弹簧、拉杆用丙酮清洗干净，以利再用.“固立特拉结筋用植筋胶”不需用灌浆器注胶，只需将泡好的植筋胶放入待植筋孔内，剂量多少以钢筋植入时微有溢出为准。（7）植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端醮少许胶液(“固立特拉结筋用植筋胶等液体胶除外）,缓缓插入植筋孔。操作时要边插入边沿一定方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证24h不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙体砌筑施工.（8）检查验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和1h，植筋到位后,凝胶前要派专人现场看护施工完的拉结筋,严防
