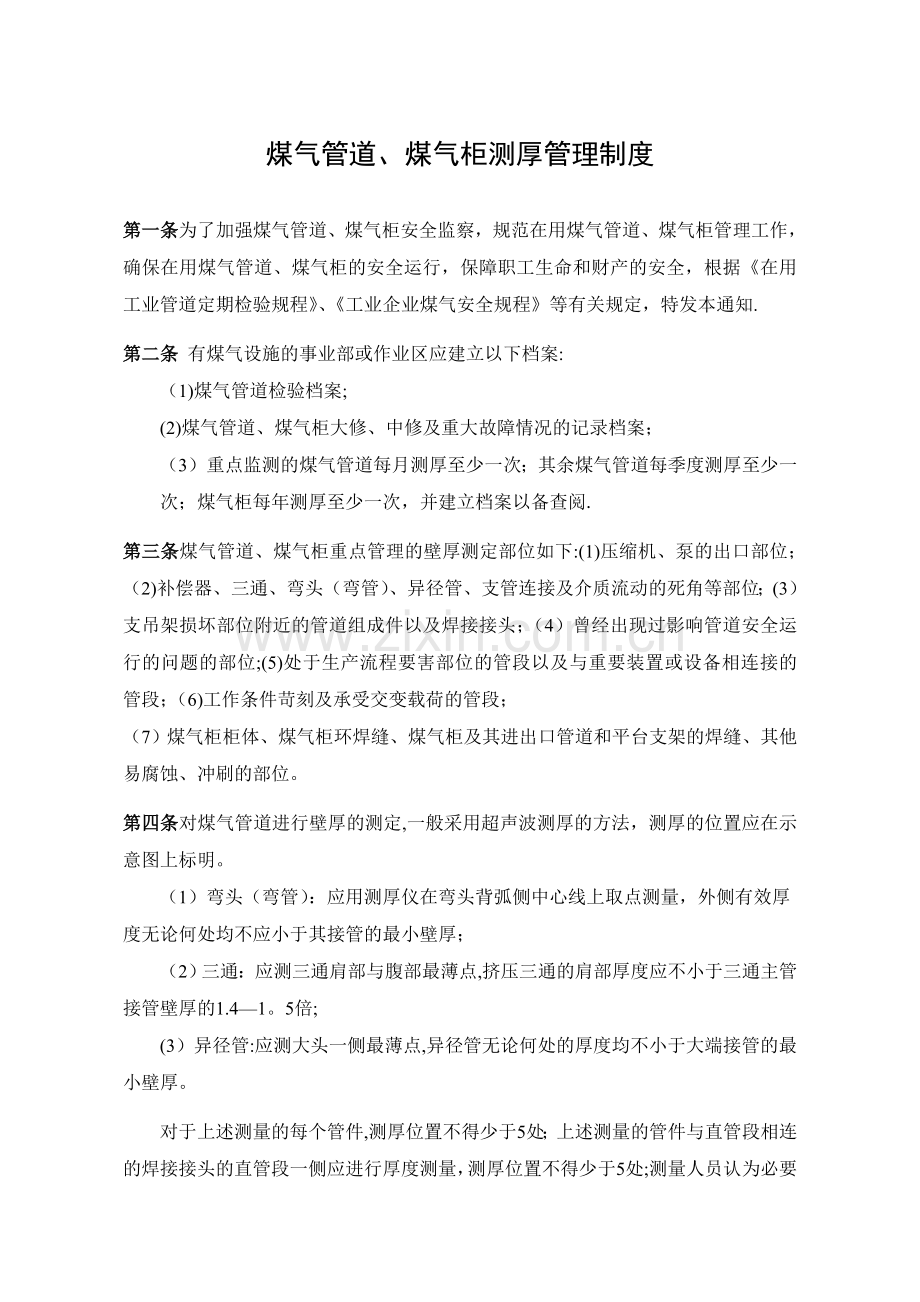

煤气管道、煤气柜测厚管理制度
第一条为了加强煤气管道、煤气柜安全监察，规范在用煤气管道、煤气柜管理工作，确保在用煤气管道、煤气柜的安全运行，保障职工生命和财产的安全，根据《在用工业管道定期检验规程》、《工业企业煤气安全规程》等有关规定，特发本通知.
第二条 有煤气设施的事业部或作业区应建立以下档案:
（1)煤气管道检验档案;
(2)煤气管道、煤气柜大修、中修及重大故障情况的记录档案；
（3） 重点监测的煤气管道每月测厚至少一次；其余煤气管道每季度测厚至少一次；煤气柜每年测厚至少一次，并建立档案以备查阅.
第三条煤气管道、煤气柜重点管理的壁厚测定部位如下:(1)压缩机、泵的出口部位；（2)补偿器、三通、弯头（弯管）、异径管、支管连接及介质流动的死角等部位；(3）支吊架损坏部位附近的管道组成件以及焊接接头；（4）曾经出现过影响管道安全运行的问题的部位;(5)处于生产流程要害部位的管段以及与重要装置或设备相连接的管段；（6)工作条件苛刻及承受交变载荷的管段；
（7）煤气柜柜体、煤气柜环焊缝、煤气柜及其进出口管道和平台支架的焊缝、其他易腐蚀、冲刷的部位。
第四条对煤气管道进行壁厚的测定,一般采用超声波测厚的方法，测厚的位置应在示意图上标明。
（1）弯头（弯管）：应用测厚仪在弯头背弧侧中心线上取点测量，外侧有效厚度无论何处均不应小于其接管的最小壁厚；
（2）三通：应测三通肩部与腹部最薄点,挤压三通的肩部厚度应不小于三通主管接管壁厚的1.4—1。5倍;
(3）异径管:应测大头一侧最薄点,异径管无论何处的厚度均不小于大端接管的最小壁厚。

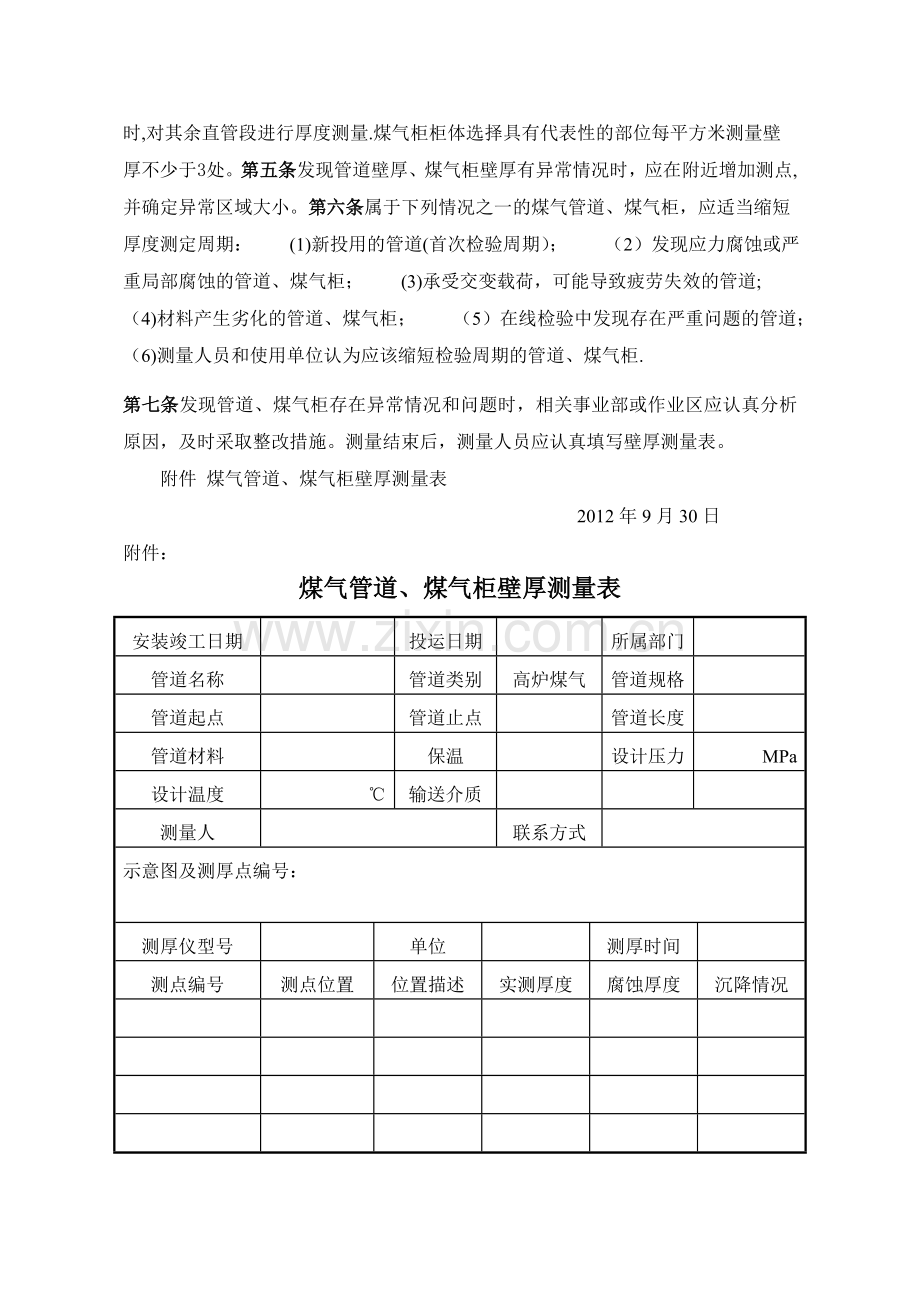

对于上述测量的每个管件,测厚位置不得少于5处；上述测量的管件与直管段相连的焊接接头的直管段一侧应进行厚度测量，测厚位置不得少于5处;测量人员认为必要时,对其余直管段进行厚度测量.煤气柜柜体选择具有代表性的部位每平方米测量壁厚不少于3处。第五条发现管道壁厚、煤气柜壁厚有异常情况时，应在附近增加测点,并确定异常区域大小。第六条属于下列情况之一的煤气管道、煤气柜，应适当缩短厚度测定周期： (1)新投用的管道(首次检验周期）； （2）发现应力腐蚀或严重局部腐蚀的管道、煤气柜； (3)承受交变载荷，可能导致疲劳失效的管道; （4)材料产生劣化的管道、煤气柜； （5）在线检验中发现存在严重问题的管道； （6)测量人员和使用单位认为应该缩短检验周期的管道、煤气柜.
第七条发现管道、煤气柜存在异常情况和问题时，相关事业部或作业区应认真分析原因，及时采取整改措施。测量结束后，测量人员应认真填写壁厚测量表。
附件 煤气管道、煤气柜壁厚测量表
2012年9月30日
附件：
煤气管道、煤气柜壁厚测量表
安装竣工日期

投运日期

所属部门

管道名称

管道类别
高炉煤气
管道规格

管道起点

管道止点

管道长度

管道材料

保温

设计压力
MPa
设计温度
℃
输送介质

测量人

联系方式

示意图及测厚点编号：

测厚仪型号

单位

测厚时间

测点编号
测点位置
位置描述
实测厚度
腐蚀厚度
沉降情况
