建筑制图与识图期末考试试卷(B)及答案.doc

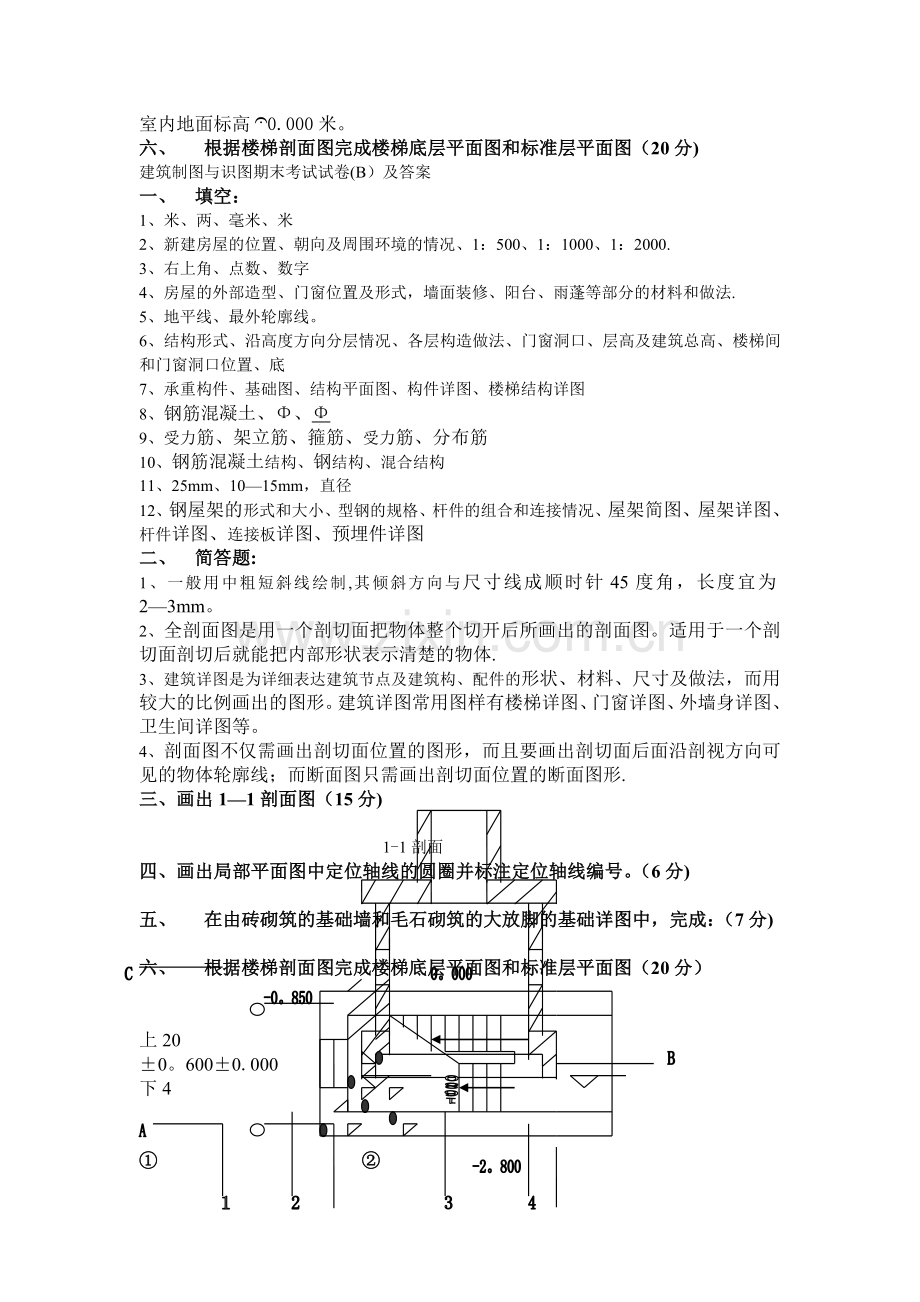

建筑制图与识图期末考试试卷(B)一、 填空：1、建筑总平面图中标注的尺寸是以_为单位，一般标注到小数点后_位；其它建筑图样(平、立、剖面）中所标注的尺寸则以_为单位;标高都以_为单位.2、总平面图是用来表示整个建筑基地的总体布局,包括_等情况。国家制图标准规定:总平面图的常用比例应为_，_，_.3、总平面图中新建房屋的层数标注在_，一般低层、多层用_表示，高层用_表示.4、建筑立面图是平行于建筑物各个立面(外墙面）的正投影图，主要用来表达_。5、立面图中用加粗实线表示_，用粗实线表示_。6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_等情况的图样.剖面图的剖切位置一般选择在较复杂的部位,如通过_等部位。表示剖面图剖切位置的剖切符号应表示在_层平面图中。7、结构施工图主要表达结构设计的内容，它是表示建筑物_的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有_。8、由混凝土和钢筋两种材料构成的构件，称为_构件。钢筋按其强度和品种分为不同等级，其中级钢筋的直径符号为_；级钢筋的直径符号为_.9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有_;板内有_。10、建筑结构按使用的材料不同,可分为_、_、_.11、为了保护钢筋、防止锈蚀、防火,及加强钢筋与混凝土的粘结力，在构件中的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_,板和墙的保护层厚度为_，且不应小于受力筋的_。12、钢屋架的结构详图是表示_的详图，主要内容包括_、_、_、_、_以及钢材用量表等。二、 简答题：1、图样上标注直线尺寸时，尺寸的起止符号画法是如何规定的？2、何为全剖面图？一般适用于什么情况？3、何为建筑详图？建筑详图有哪几种常用图样？4、剖面图与断面图有何不同？三、画出11剖面图（15分）四、 画出局部平面图中定位轴线的圆圈并标注定位轴线编号。(6分）五、 在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（7分）（1)画出砖及混凝土图例.（2）注出大放脚高度.注出基础底面的标高,注出室外地面的标高0。850米,室内地面标高60.000米。六、 根据楼梯剖面图完成楼梯底层平面图和标准层平面图（20分)建筑制图与识图期末考试试卷(B）及答案一、 填空：1、米、两、毫米、米2、新建房屋的位置、朝向及周围环境的情况、1：500、1：1000、1：2000.3、右上角、点数、数字4、房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨蓬等部分的材料和做法.5、地平线、最外轮廓线。6、结构形式、沿高度方向分层情况、各层构造做法、门窗洞口、层高及建筑总高、楼梯间和门窗洞口位置、底7、承重构件、基础图、结构平面图、构件详图、楼梯结构详图8、钢筋混凝土、9、受力筋、架立筋、箍筋、受力筋、分布筋10、钢筋混凝土结构、钢结构、混合结构11、25mm、1015mm，直径12、钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况、屋架简图、屋架详图、杆件详图、连接板详图、预埋件详图二、 简答题:1、一般用中粗短斜线绘制,其倾斜方向与尺寸线成顺时针45度角，长度宜为23mm。2、全剖面图是用一个剖切面把物体整个切开后所画出的剖面图。适用于一个剖切面剖切后就能把内部形状表示清楚的物体.3、建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。4、剖面图不仅需画出剖切面位置的图形，而且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形.三、画出11剖面图（15分) 1-1剖面四、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。（6分)五、 在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（7分)六、 根据楼梯剖面图完成楼梯底层平面图和标准层平面图（20分）上200。6000.000下4 底层平面图1:60上20+4。800+3.200下20 标准层平面图1:60
