船舶涂装工艺流程.doc

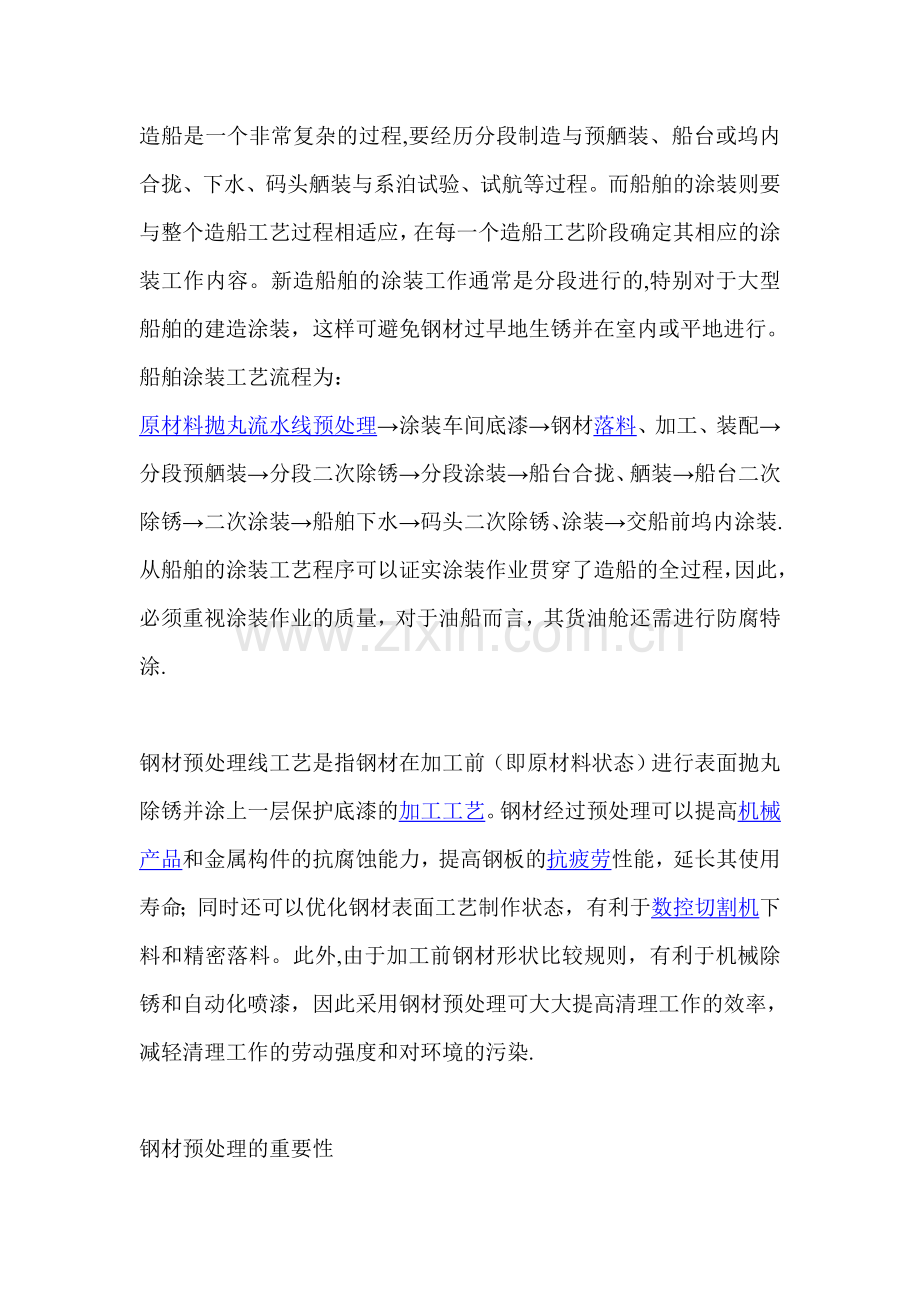

造船是一个非常复杂的过程,要经历分段制造与预舾装、船台或坞内合拢、下水、码头舾装与系泊试验、试航等过程。而船舶的涂装则要与整个造船工艺过程相适应，在每一个造船工艺阶段确定其相应的涂装工作内容。新造船舶的涂装工作通常是分段进行的,特别对于大型船舶的建造涂装，这样可避免钢材过早地生锈并在室内或平地进行。
船舶涂装工艺流程为：
原材料抛丸流水线预处理→涂装车间底漆→钢材落料、加工、装配→分段预舾装→分段二次除锈→分段涂装→船台合拢、舾装→船台二次除锈→二次涂装→船舶下水→码头二次除锈、涂装→交船前坞内涂装.
从船舶的涂装工艺程序可以证实涂装作业贯穿了造船的全过程，因此，必须重视涂装作业的质量，对于油船而言，其货油舱还需进行防腐特涂.

钢材预处理线工艺是指钢材在加工前（即原材料状态）进行表面抛丸除锈并涂上一层保护底漆的加工工艺。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力，提高钢板的抗疲劳性能，延长其使用寿命；同时还可以优化钢材表面工艺制作状态，有利于数控切割机下料和精密落料。此外,由于加工前钢材形状比较规则，有利于机械除锈和自动化喷漆，因此采用钢材预处理可大大提高清理工作的效率，减轻清理工作的劳动强度和对环境的污染.

钢材预处理的重要性

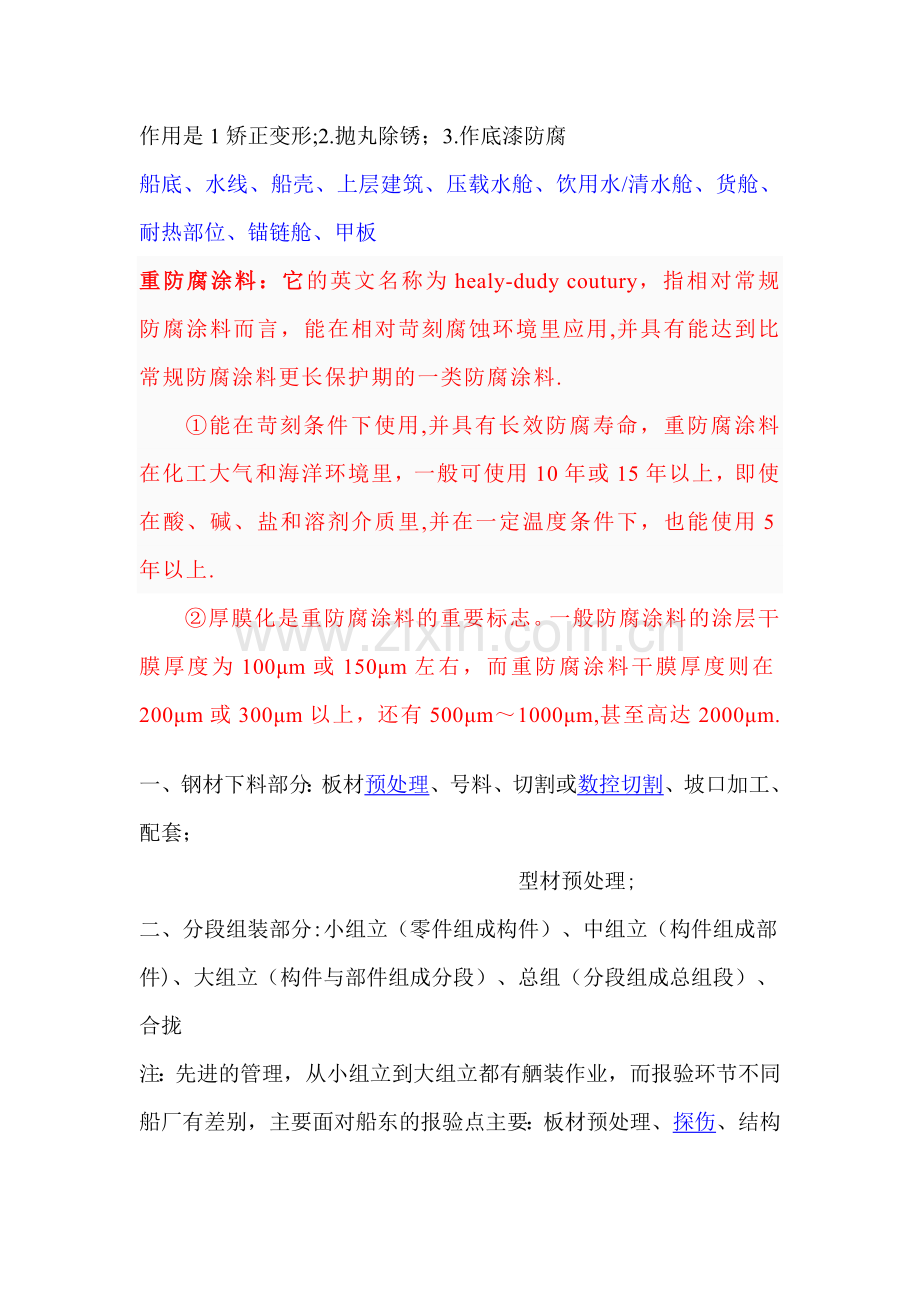

作用是1矫正变形;2.抛丸除锈；3.作底漆防腐
船底、水线、船壳、上层建筑、压载水舱、饮用水/清水舱、货舱、耐热部位、锚链舱、甲板
重防腐涂料：它的英文名称为healy-dudy coutury，指相对常规防腐涂料而言，能在相对苛刻腐蚀环境里应用,并具有能达到比常规防腐涂料更长保护期的一类防腐涂料.
　　①能在苛刻条件下使用,并具有长效防腐寿命，重防腐涂料在化工大气和海洋环境里，一般可使用10年或15年以上，即使在酸、碱、盐和溶剂介质里,并在一定温度条件下，也能使用5年以上.
　　②厚膜化是重防腐涂料的重要标志。一般防腐涂料的涂层干膜厚度为100μm或150μm左右，而重防腐涂料干膜厚度则在200μm或300μm以上，还有500μm～1000μm,甚至高达2000μm.
一、钢材下料部分：板材预处理、号料、切割或数控切割、坡口加工、配套；
                  型材预处理;
二、分段组装部分:小组立（零件组成构件）、中组立（构件组成部件)、大组立（构件与部件组成分段）、总组（分段组成总组段）、合拢
注：先进的管理，从小组立到大组立都有舾装作业，而报验环节不同船厂有差别，主要面对船东的报验点主要：板材预处理、探伤、结构报验、焊接质量报验、特殊控制点报验、舾装报验、分段主尺度报验、分段预处理报验、覆涂报验、总组与合拢的边准报验。
一  首先是检验板材的材质是否符合标准，造船大多使用CCSA,CCSB，CCSD及h36高强板，目测表面是否麻点,如果超过麻点深度超过1.5㎜就不可以使用 了。
二  下料目前都是数控切割，只要工艺卡做的正确就不会出什么错误的。
三  接板6㎜以上的钢板需使用埋弧自动焊，10至14毫米以上的钢板需要采用背扣，也就是焊接一面,反面使用气刨背扣，打嚰光顺后焊接。
二   放线，  支胎架，胎架校验，胎架交验项目，水平，中心线,基线，线形。
四  焊接，焊接校验项目；焊角焊喉，无损探伤，或超声波，做油密,
五  分段校验，四角水平，不大于4毫米,中心线2毫米，垂直2毫米，长宽高5毫米，外板平直度2毫米，板缝-8毫米

合拢之前的检验项目很多，不过也分什么船舶,我简单给你说一说吧!
一、分段建造过程检验;1、钢材材质，2、板材、型材、管材的表面质量
这些都需要船级社的认可、
二、胎架制作、胎架的制作必须保证中心线,水平,线形。
三、分段组立、安装分段内较大的结构，舱壁必须保证水平，垂直，也属于交验项目.
四、分段交验、四角水平,中心线,半宽,总长.
五、焊道探伤、UT
六、水舱，油舱的，油密，气磅。
这些都是在合拢前应做的检验项目，最后一项也可合拢后做。

 船舶管系的焊接质量检验主要包括三个方面,即焊后的外观检查、无损探伤、液压试验
船舶进行分段涂装时的技巧及注意事项
（1）涂装前，钢板的前处理严格达到二次除锈的有关标准，除油、除污，用溶剂擦拭表面，并应尽快涂漆，避免钢铁再度氧化锈蚀。
  （2）根据船舶不同部位和不同的使用要求,选择合理的涂料品种及配套方案。各道涂料应按照产品使用说明书的要求进行施工。涂装前核对所有涂料品种、颜色、规格和型号是否符合涂装技术要求,检查涂料的质量及贮存期限，超过贮存期的涂料必须由具备检验资格的单位重新检验，合格后方可使用。
    （3）必须按照要求使用稀释剂，一般不超过涂料用量的5%，涂料内不允许加入有害溶剂或颜料，使用前应调配均匀,并根据涂装方式的要求进行过滤。双组分涂料，要按比例加入固化剂，并能拌均匀，要有一定的活化期并在一定时间内用完。
    （4）施工单位可根据涂料的性质、被涂物表面状态以及环境条件采用适宜的涂装方式，一般为刷涂、辊涂、有气喷涂、无气喷涂以及刮涂等施工方法。为提高效率和得到美观的涂膜，一般采用高压无气喷涂.但对于狭小舱室的涂装仍采用辊涂或手工刷涂。对流水孔、角铁反面,以及不容易喷涂到的部位用刷子、弯头刷等进行预涂装。对异金属接触部位及铆钉、焊缝和棱角处应先刷涂一遍，然后再喷涂.
    （5）涂膜应达到规定的干膜厚度，在涂装过程中，不断测量湿膜厚度，以估计喷几道才能达到所规定的干膜厚度。喷涂涂装前,要进行试喷，选择合适的喷嘴，调整适当的压力.
    (6）涂装防锈涂料时，每道最好采用品种相同而颜色不同的涂料,以防止漏涂和便于质量检查。涂装完成后,要依照相应标准检验总干膜厚度和进行涂层检漏试验。
    （7)禁止在牺牲阳极、不溶性辅助阳极、参比电极、测深仪的接受器和发射器螺纹、标志、橡胶密封件、阀门、钢索、活动摩擦表面等不宜涂漆的表面涂漆。喷涂或采用其他方法涂装时，用胶带纸覆盖。
    (8）严禁将防污漆、水线漆直接涂装在裸露金属表面或舱室内壁.
    （9）在分段涂装时,严禁明火作业.高压无气喷涂必须严守操作规程并防止喷雾对环境污染。安装适当的通风设备，避免溶剂蒸发对人体的毒害和可能的火灾，同时保证施工质量.对狭小舱室进行涂装，必须人工通风、施工人员应戴防毒面具且连续作业不应超过半小时。
    （10）涂装施工一般选择在温度5～30℃，相对湿度低于85%的环境下进行.下雨、有雾或船体蒙有水汽及霜雪时，不应在室外涂装.大风、灰尘较多时也不宜涂装.钢板温度应高于露点3℃以上，气温不低于涂料干燥所规定的最低温度.
    （11）铝质、镀锌表面或其他特殊材质表面应选用专用涂料，如锌黄底漆，不允许涂装含有铜、汞、铅颜料的底漆.
    (12）船体部分的焊缝、铆钉在水密试验前，周围10mm内不涂漆；焊接前焊缝边50mm内不涂漆.涂装时应用纸或塑料薄膜掩蔽起来，涂装后及时清除。
    （13）为了保证涂层质量，待涂膜充分干燥后，分段才能移动。移动时避免磕钊磨损涂膜。
    （14）涂料施工前，施工单位要根据船舶各部位涂装面积、施工方
中国国家防腐涂装标准
A,综合类
01 GB/T 4054—83 涂料涂覆标记
02 GB/T 4955—97 覆盖层厚度测量 阳极溶解库仑法
03 GB/T 6807-2001 钢铁工件涂装前磷化处理技术条件
04 GB/T 6464-97 金属及其覆盖层大气腐蚀试验现场的一般要求
05 GB/T 18839。1—2002 热覆涂料钢材表面处理 表面处理方法 总则
06 GB/T 18839.2-2002 热覆涂料钢材表面处理 表面处理方法
07 GB/T 18839.3—2002 热覆涂料钢材表面处理 表面处理方法 手工和动力
08 GB/T 13912—2002 金属覆盖层 钢铁制件热浸镀锌层技术要求及实验方法
09 GB/T 16744-2002 热喷涂层 自熔合金喷涂与重熔涂层
10 GB/T 8264-87 涂装技术术语
11 GB/T 8923-88 涂装前钢材表面锈蚀等级和除锈等级
12 GB/T 14444-93 涂装作业安全规程 喷涂室安全技术规定
13 GB/T 7692-99 涂装作业安全规程 涂漆前处理工艺安全及其通风净化
14 GB/T 6514—95 涂装作业安全规程 涂漆工艺安全及其通风净化
15 GB/T 18719-2002 热喷涂 术语分类
16 GB/T 9793—97 热喷涂锌、铝及其合金
17 GB/T 11372-89 除锈术语
18 GB/T 11373-89 热喷涂金属件表面预处理通则
19 GB/T 11374-89 热喷涂涂层厚度的无损测量方法
20 GB/T 11375-99 热喷涂操作安全
21 GB/T 12336—90 腐蚀资料统计分析标准方法
22 GB/T 12607—90 热喷涂涂层设计命名方法
23 GB/T 12608-90 热喷涂涂层材料命名方法
24 GB /T 18681-2002 热喷涂 低压等离子喷涂镍、钴、铝、钇合金涂层
25 GB/T 18684-2002 锌铬涂层 技术要求
26 GB/T 16166-96 滨海电厂海水冷却水系统牺牲阳极阴极保护
27 GB/T18593-2001 熔融结合环氧粉末涂料的防腐蚀涂装
C，保护
01 GB/T 14441-93 涂装作业安全规程术语
02 GB/T 12367-90 静电喷漆工艺安全
03 GB/T 14002—92 劳动定额术语（刷油、绝热、防腐蚀工程)
04 GB/T 15607-95 粉末静电喷涂工艺安全
05 GB/T 14907-2002 钢结构防火涂料
E,石油
01 GB/T 12158-90 防止静电事故通用导责
02 GB /T 13348-92 液体石油产品静电安全规程
03 GB/T 5096—87 石油产品铜片腐蚀实验法
04 GB/T 494—98 建筑石油沥青
05 GB/T 16906—97 石油罐导静电涂料电阻率测定法
06 GB/T 15599—95 石油与石油设施雷电安全规范
F， 设备
01 GB/T 8174—87 设备及管道保温效果的测试与评价
02 GB/T 4272-92 设备及管道保温技术通则
03 GB/T 8175—87 设备及管道保温设计导则
04 GB/T 11790-96 设备及管道保冷技术通则
05 GB/T 16617—96 设备及管道保冷效果的测试与评价
06 GB/T 16618-96 工业炉窑保温技术通则
07 GB/T 17357-98 设备及管道绝热层表面热损失现场测定(热流计法）
08 GB/T 18021-2000 设备及管道绝热层表面热损失现场测定(表面温度法）
G，化工
01 GB/T 1630—89 环氧树脂命名
02 GB/T 14484-93 塑料承载温度试验方法
03 GB/T 1720-79 漆膜附着力测定法
04 GB/T 1723-9 涂料粘度测定法
05 GB/T 1724-79 涂料细度测定法
06 GB/T 1725—79 涂料固体含量测定法
07 GB/T 1727-92 漆膜一般制备法
08 GB/T 1735-1750—79 漆膜耐热性测定法
09 GB/T 6745—6748-86 船用漆通用技术条件
10 GB/T 5370—85 防污漆样板浅海浸泡试验方法
11 GB/T 6748-86 船用防锈漆通用技术条件
12 GB/T 6822-6823—86 船底防污漆及船舶压载舱漆通用技术条件
13 GB/T 9261—88 甲板漆通用技术条件
14 GB/T 9755-2001 合成树脂乳液外墙涂料
15 GB/T 9756-2001 合成树脂乳液内墙涂料
16 GB/T 5327-85 表面活性剂名词术语
17 GB/T 5328-85 表面活性剂简化分类
18 GB/T 7410—87 搪瓷名词术语
19 GB/T 7988—87 搪玻璃釉耐热氢氧化钠溶液腐蚀性能的测定
20 GB/T 7989—87 搪玻璃釉耐沸腾盐酸腐蚀性能的测定
21 GB/T 7993—87 用在腐蚀条件下搪玻璃设备的高电压试验方法
22 GB/T 15957-95 大气环境腐蚀性分类
H,冶金
01 GB/T 11112—89 有色金属大气腐蚀试验方法
02 GB/T 10123-2001 金属和合金的腐蚀 基本术语和定义
03 GB/T 5776-86 金属材料在表面海水中常规暴露腐蚀试验方法
04 GB/T 7998-87 铝合金晶间腐蚀测定方法
05 GB/T 16545—96 金属和合金的腐蚀 腐蚀试样上腐蚀产物的清除
06 GB/T 18590—2001 金属和合金的腐蚀 点蚀评定方法
07 GB/T 17731—99 镁合金牺牲阳极
08 GB/T 13312—91 钢铁件涂装前除油程度检验方法（验油试纸法)
Q，建材
01 GB/T 4132-96 绝热材料及相关术语
02 GB/T 16777-97 建筑防水涂料试验方法
03 GB/T 9779—88 复层建筑涂料
04 GB/T 17371-98 硅酸盐复合绝热涂料
05 GB/T 17430-98 绝热材料最高使用温度的评估方法
06 GB/T 17794—99 柔性泡沫橡塑绝热制品
07 GB/T 17795—99 建筑绝热用玻璃棉制品
08 GB/T 8488-2001 耐酸砖
09 GB/T 18241。1-2001 橡胶衬里 第一部分 设备防腐衬里
10 GB/T13465.1—4-2000 不透性石墨材料实验方法
11 GB 15558.1—95 燃气用埋地聚乙烯管材
12 GB 15558。2—95 燃气用埋地聚乙烯管件
13 GB/T 1842—99 聚乙烯环境应力开裂试验
14 GB/T 3681—2000 塑料大气暴露试验方法
15 GB/T 3682-2000 热塑性塑料熔体质量流动
16 GB/T 6111-2003(56-5） 流体输送用热塑性塑料管
17 GB/T 3682-2003（55-2） 热塑性塑料管材 拉伸性
U,船舶
01 GB/T 12466-90 船舶及海洋工程腐蚀与防护术语
02 GB/T 3108-99 船体外加电流阴极保护系统
03 GB/T 6384-86 船舶及海洋工程用金属材料在天然环境中的海水腐蚀试验方法
04 GB/T 7788—87 船舶及海洋工程阳极屏涂料通用技术条件
05 GB/T 7789—87 船舶防污漆防污性能动态试验方法
06 GB/T 7790—96 防锈漆耐阴极剥离性试验方法
07 GB/T 14528-93 船舶涂料修补性能测定法
08 GB/T 15748-95 船用金属材料电偶腐蚀试验方法
09 GB/T 14616—93 机舱舱底涂料通用技术条件
10 GB/T 13288—91 涂装前钢材表面粗糙度等级的评定（比较样块法）
11 GB/T 17848—99 牺牲阳极电化学性能试验方法
12 GB/T 11835—98 绝热用岩棉、矿渣棉及其制品
中国计划出版社出版
01 GB 50108-2001 地下工程防水技术规范
02 GB 50208—2002 地下防水工程质量验收规范
03 GB 50185-93 工业设备及管道绝热工程质量检验评定标准
04 GB 50264-97 工业设备及管道绝热工程设计规范
05 GB 50224—95 建筑防腐蚀工程质量检验评定标准
06 GB 50212-2002 建筑防腐蚀工程施工及验收规范
07 GB 50046—95 工业建筑防腐蚀设计规范
08 GB 50160—92 石油化工企业设计防火规范
09 GB 50251-94 输气管道工程设计规范
10 GB 50253-94 输油管道工程设计规范
11 书代号: T 0751 建筑防火、耐火材料分册
12 书代号： T 0766 建筑保温、吸声材料分册
13 书代号: T 0767 防腐蚀材料及建筑涂料分册
14 书代号： T 0808 外墙外保温技术
15 书代号: T 0856 全国统一安装工程预算定额(第十一册）刷油、防腐蚀、绝热工程
中国工程建设标准化协会标准( CECS ）
01 CECS 73 : 1995 二甲苯型不饱和聚酯防腐蚀工程技术规范
02 CECS 116 : 2000 钾水玻璃防腐蚀工程技术规范
03 CECS 18 ： 2000 聚合物水泥砂浆防腐蚀工程技术规范
04 CECS 24 ： 1990 钢结构防火涂料应用技术规范
05 CECS 133 ： 2002 包覆不饱和聚酯树脂复合材料的钢结构防护工程技术规程
中国水利水电出版社标准（ SL )
01 SL105-95 水工金属结构防腐蚀规范
中华人民共和国劳动和社会保障部
01 / ”防腐蚀工”国家职业标准
中国石化标准( SH ）
01 SH3010-2000 石油化工设备和管道隔热技术规范
02 SH3022—99 石油化工设备和管道涂料防腐技术规范
03 SH3501—2002 石油化工剧毒、可燃介质管道工程施工及验收规范
04 SH3522—91 石油化工绝热工程施工工艺标准及条文说明
05 SH3508-96 石油化工工程施工及验收 统一 标准
