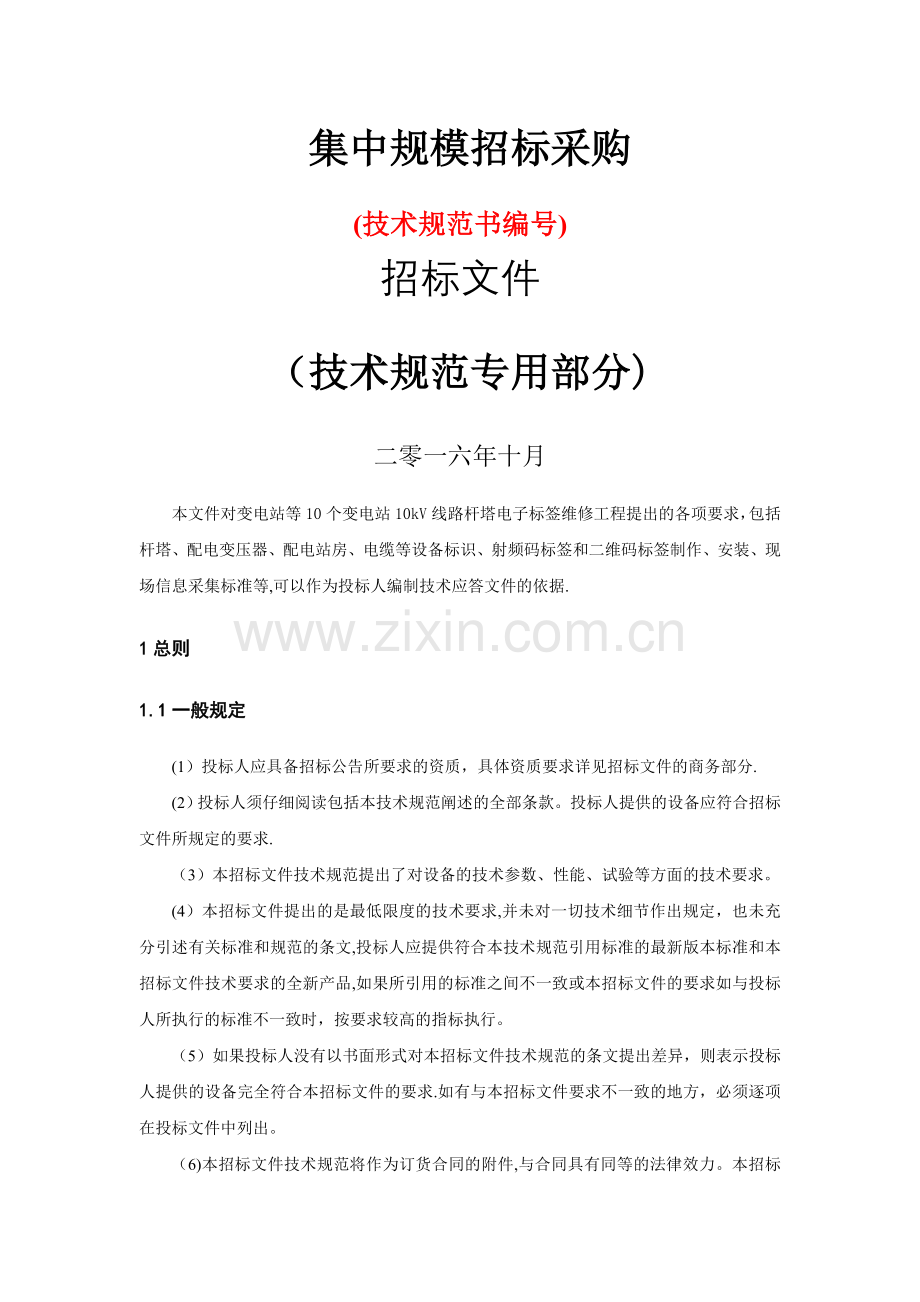

集中规模招标采购
(技术规范书编号)
招标文件
（技术规范专用部分)
二零一六年十月
本文件对变电站等10个变电站10kV线路杆塔电子标签维修工程提出的各项要求，包括杆塔、配电变压器、配电站房、电缆等设备标识、射频码标签和二维码标签制作、安装、现场信息采集标准等,可以作为投标人编制技术应答文件的依据.
1总则
1.1一般规定
(1）投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分.
(2）投标人须仔细阅读包括本技术规范阐述的全部条款。投标人提供的设备应符合招标文件所规定的要求.
（3）本招标文件技术规范提出了对设备的技术参数、性能、试验等方面的技术要求。
(4）本招标文件提出的是最低限度的技术要求,并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文,投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品,如果所引用的标准之间不一致或本招标文件的要求如与投标人所执行的标准不一致时，按要求较高的指标执行。
（5）如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则表示投标人提供的设备完全符合本招标文件的要求.如有与本招标文件要求不一致的地方，必须逐项在投标文件中列出。

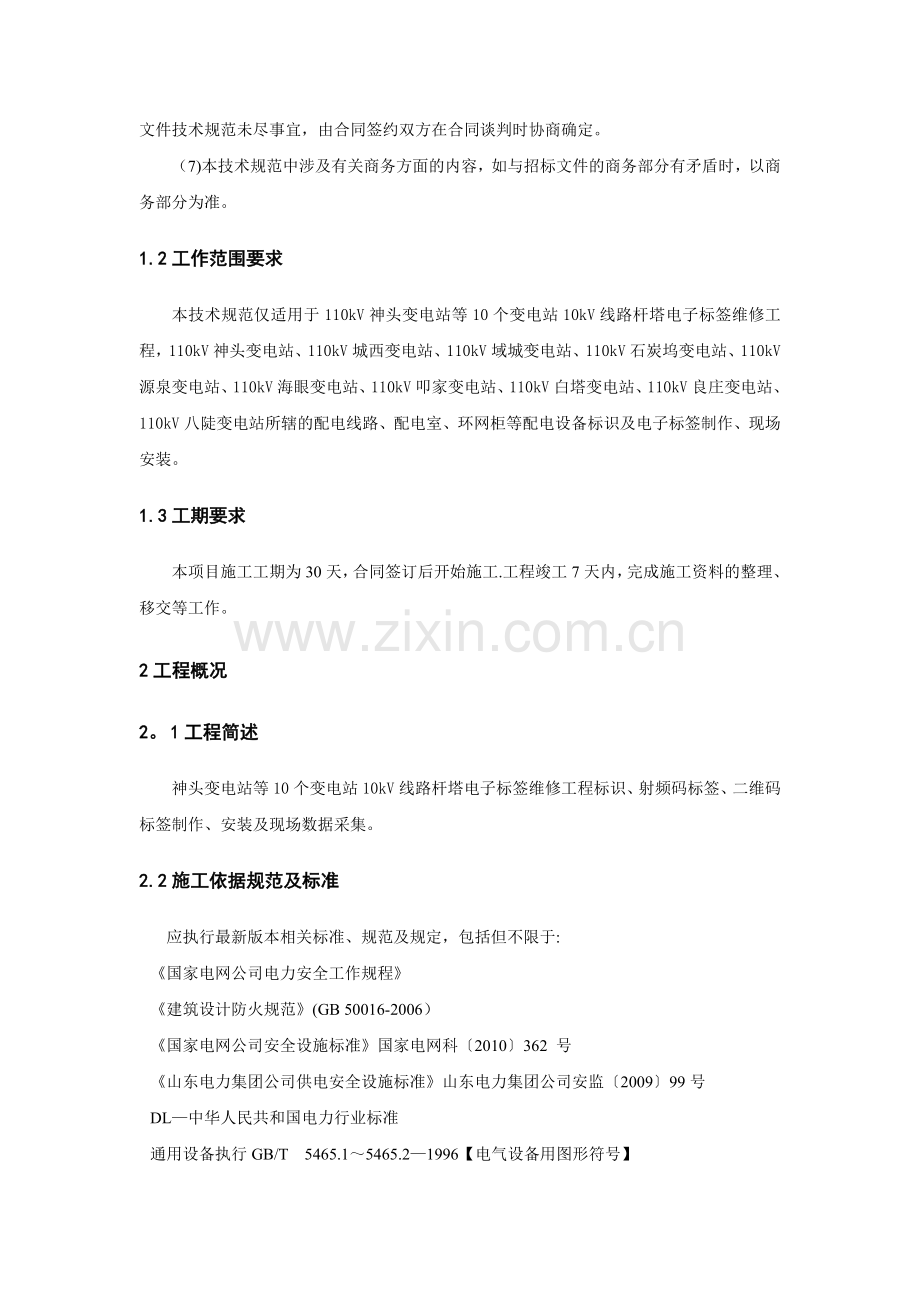

（6)本招标文件技术规范将作为订货合同的附件,与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
（7)本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.2工作范围要求
本技术规范仅适用于110kV神头变电站等10个变电站10kV线路杆塔电子标签维修工程，110kV神头变电站、110kV城西变电站、110kV域城变电站、110kV石炭坞变电站、110kV源泉变电站、110kV海眼变电站、110kV叩家变电站、110kV白塔变电站、110kV良庄变电站、110kV八陡变电站所辖的配电线路、配电室、环网柜等配电设备标识及电子标签制作、现场安装。
1.3工期要求
本项目施工工期为30天，合同签订后开始施工.工程竣工7天内，完成施工资料的整理、移交等工作。
2工程概况
2。1工程简述
神头变电站等10个变电站10kV线路杆塔电子标签维修工程标识、射频码标签、二维码标签制作、安装及现场数据采集。
2.2施工依据规范及标准
应执行最新版本相关标准、规范及规定，包括但不限于:
《国家电网公司电力安全工作规程》
《建筑设计防火规范》(GB 50016-2006）
《国家电网公司安全设施标准》国家电网科〔2010〕362 号
《山东电力集团公司供电安全设施标准》山东电力集团公司安监〔2009〕99号
DL—中华人民共和国电力行业标准
通用设备执行GB/T 5465.1～5465.2—1996【电气设备用图形符号】
《国网山东省电力公司关于印发国网山东省电力公司配电网设备命名与编号规范(试行)的通知》鲁电调〔2016〕446号
《国网山东省电力公司关于印发配电网设施标识安装规范(试行）的通知》鲁电运检〔2016〕625号
3技术要求
3.1总体要求
3。1.1为进一步加强设备的系统化、精益化管理，电力公司推广电子标签应用，将电子标签作为 PMS、ERP 系统内设备管理标识。配电设备电子标签存储设备唯一标识，包含设备信息并进行加密，分为射频码标签和二维码标签两种类型。
3。1.2射频码标签主要用于10千伏架空线路杆塔、电缆等需要远距离采集或不易进行扫描采集的设备。
3。1.3二维码标签主要用于10千伏站房类设备、柱上设备、环网箱、电缆分支箱、站房内设备、0.4 千伏架空线路杆塔等。
3.1.4同一单位每台设备标识的内容应是唯一的，禁止出现两个或多个内容完全相同的设备标识。电子标签具有加密功能，通过对电子标签内容信息加密、生成过程加密、传送过程加密、读取过程加密保障电子标签应用全过程信息安全。
3.1.5标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求.标识应采用坚固耐用的材料制作，并满足安全要求。对于照明条件差的场所,标识牌宜用荧光材料制作。标识规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备(设施)的标识规格、尺寸及安装位置应统一.
3.1。6标识所用的颜色应符合GB 2893《安全色》 的规定。
3。1。7标识设置后，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。所有矩形标识牌应保证边缘光滑，无毛刺,无尖角。
3.2标识牌规格
3。2.1杆塔标识牌
杆塔标识牌尺寸
参数
（mm）

序号
A
B
A1
A2
B1
C
适用范围
1
260
320
240
170
300
3
10千伏线路标识牌
2
260
320
240
170
300
3
0。4千伏线路标识牌
杆塔标识牌尺寸示意图
3.2。2设备标识牌
设备标识牌尺寸
参数
（mm）

序号
A
B
A1
B1
C
适用范围
1
220
320
188
288
3
环网开关箱、电缆分接箱、开关站、配电室标识排；配变台架、箱式变电站标识牌
2
200
300
168
268
3
柱上开关、隔离开关、电缆隧道、电缆工井标识牌
3
100(50）
300
90
290
2
高、低压柜标识牌
4
60
320
50
310
2
相位标识牌
5
300
400
264
364
4
变压器
6
400
500
360
460
5
变压器
7
160
200
136
176
2。5
室内配电装置
8
144
180
124
160
2
室内配电装置
9
120
150
104
134
2
室内配电装置
10
30
60
26
56
2
环网开关箱、箱式变电站、开关柜开关表示
11
130
180
116
160
2。5
低压电缆分支箱、机井计量箱
设备标识牌尺寸示意图
3。2。3站房类电子标签规格
标识牌尺寸
参数mm
A
B
A1
B1
C
D
E
适用范围
1
160
200
136
179
2.5
50
15
10千伏站房类设备、0.4千伏站房类设备
站房类二维码标识牌尺寸示意图
3.2。4设备类电子标签规格
标识牌尺寸
参数mm
A
B
A1
B1
C
适用范围
1
50
50
30
30
1
10千伏站房类、柱上设备、站房内设备及0.4千伏站房类、柱上设备、站房内设备
二维码标识牌尺寸示意图
3.3配电架空线路安装标准
序号
名称
设置要求
图片示例
2。1
10千伏线路杆号牌
标识牌:距离杆根水平地面垂直距离不小于3m；标识牌安装在杆塔的小号侧，单回线路标识牌可安装在宜巡视观察的方向。特殊地形的杆塔,可悬挂在其它的醒目方位上.
电子标签:10千伏杆塔类设备采用射频码标签，安装在杆号牌正下方
图片1：制作格式
图片2：电子标签制作格式
2.2
10千伏线路多色杆号牌
标识牌：距离杆根水平地面垂直距离不小于3m;标识牌安装在杆塔的小号侧；根据线路排列方式对应线路位置(即左线、右线）。
电子标签：10千伏杆塔类设备采用射频码标签，安装在杆号牌正下方
图片1:制作格式
图片2：电子标签制作格式
2。3
0.4千伏低压线路标识牌
距离杆根水平地面垂直距离不小于3mm;高低压同杆架设时,低压线路标识牌安装在高压线路标识牌下方。
0.4千伏低压线路标识牌:尺寸为260mm×320mm,二维码尺寸为50×50mm；先二维码扫描再进行安装，安装位置在杆塔距地面不小于3m高处，单回低压线路应悬挂在巡视易见一侧，多回低压线路在杆塔上排列顺序、朝向应与线路一致
图片1：电子标签制作格式
2。4
单回线路相序标志牌
标识牌:10千伏线路应在出口杆塔、分支杆、耐张杆、转角杆、下户杆等位置设置相序标识牌。相序标识用黄、绿、红三色表示A、B、C相.
图片1：制作格式
2。5
双（多)回线路相序标识牌
标识牌：10千伏线路应在出口杆塔、分支杆、耐张杆、转角杆、下户杆等位置设置相序标识牌。相序标识用黄、绿、红三色表示A、B、C相。安装时相序标识牌应安装杆号牌正上方，面向线路负荷侧，由左至右，由上至下。
同杆多回线路时,应根据线路排列方式标明相序。
图片1：制作格式
2.6
柱上开关标识牌
标识牌：柱上开关、隔离开关、跌落式熔断器的标识牌宜安装在设备支架下方相对应位置；宜采用标准钢带绑扎。
电子标签:尺寸为50×50mm，二维码尺寸为30×30mm
图片1：制作格式
图片2:电子标签制作格式
2.7
台架变压器
标识牌：台架变压器应有名称标识牌，标识牌安装在变压器托架右侧中间位置,以便于巡视观察。
电子标签:尺寸为50×50mm，二维码尺寸为30×30mm
图片1:制作格式
图片2：电子标签制作格式
3.4配电站室安装标准
序号
品名
设置要求
图片示例
3.1
配电站(开关站)标识牌
标识牌:地面上配电站（开关站)在进出口明显位置；地下室式配电站(开关站)在进出口处安装配电站(开关站)标识牌.
电子标签：尺寸为50×50mm，二维码尺寸为30×30mm。
图片1：制作格式
图片2:电子标签制作格式
3.2
环网开关箱标识牌
标识牌：环网开关箱、分接箱正面安装设备标识牌，其余侧安装警示标志牌.
电子标签：尺寸为50×50mm，二维码尺寸为30×30mm.
图片1：制作格式
图片2：电子标签制作格式
3。3
箱式变标识牌
标识牌:箱式变电站正面安装标识牌，朝向巡视易见侧，警示牌安装在其余侧。标识牌安装在箱式变电站中部位置。
电子标签：尺寸为50×50mm，二维码尺寸为30×30mm.
图片1：制作格式
图片2：电子标签制作格式
3.4
低压电缆分支箱名称牌
低压电缆分支箱采用二维码标签与名称一体的标识牌
电子标签：尺寸为200×160mm，二维码尺寸为50×50mm;安装在箱体中央2/3高处.
图片1：电子标签制作格式
3.5
箱式变电站开关编号名称牌
标识牌：张贴于相对应的开关侧。
图片1：制作格式
3.6
环网开关箱、电缆分支箱内部开关及接地刀闸标识牌
标识牌：安装于操作插口左侧位置。
电子标签：信息附属于所属间隔的二维码标签,小码；贴在每个间隔的右上角。
图片1：制作格式
图片2：电子标签制作格式

3.7
变压器名称牌
标识牌：油浸式变压器安装在散热片上，巡视人员容易观察的一侧。干式变压器安装在干变防护罩（围栏)上.
电子标签:尺寸为50×50mm,二维码尺寸为30×30mm。
图片1：制作格式
图片2：二维码制作格式
3.8
高压柜开关标识牌

柜内开关标识牌根据线路名称编写柜内各设备名称：
进线开关柜开关命名：10千伏XX线进线01开关 ，进线02开关；
出线开关命名为：出线11开关，出线12开关。
电子标签：信息附属于所属高压柜二维码标签,小码，贴在柜门的右上角。
图片1：制作格式
3.9
低压母线桥标识牌
变压器低压母线桥架命名根据变压器名称进行命名，如1号变压器所连接母线桥架，命名为1号变压器0.4千伏母线桥；如2号变压器所连接母线桥架,命名为2号变压器0。4千伏母线桥；依次类推……
图片1：制作格式
3.10
低压母联柜标识牌
标识牌：安装在柜体顶端中间位置，前后两侧分别安装。
电子标签：尺寸为50×50mm，二维码尺寸为30×30mm;粘贴在柜门右上角。
图片1：制作格式
图片2:电子标签制作格式
3。11
低压开关标识牌
低压柜电源进线开关标识牌：根据低压柜名称编写柜内开关名称，如:1号变压器0.4千伏进线开关命名:1号变压器401进线开关 ；2号变压器402进线开关。400母联柜开关命名为400A母联开关。
电子标签：信息附属于所属低压柜二维码标签，小码，贴在柜门的右上角。
图片1：制作格式
3.12
低压电容器柜标识牌
标识牌：安装在柜体顶端中间位置,前后两侧分别安装.
电子标签:尺寸为50×50mm，二维码尺寸为30×30mm；粘贴在柜门右上角。
图片1：制作格式
图片2：二维码制作格式
3.5电缆设备安装标准
序号
品名
设置要求
图片示例
4。1
电缆标识牌
（1）尺寸：规格:60＊90mm
（2）标识牌应在其长边两端打孔，采用塑料扎带、尼龙绳等非导磁金属材料牢固固定，在电缆敷设或电缆头安装到位后立即安装。
（3）安装位置:电缆标识牌应在环网开关箱、电缆分支箱电缆头三芯指套处。电缆标识牌应在电缆工井进出口分别帮扎。
爬杆电缆应帮扎在电缆保护管封堵口上方.
图片1：制作格式
4。2
电缆头标识牌
（1）尺寸：规格:60＊90mm
（2）标识牌应在其长边两端打孔,采用塑料扎带、捆绳等非导磁金属材料牢固固定，在电缆敷设或电缆头安装到位后立即安装。
（3）安装位置：电缆终端头标识牌应安装在电缆终端头三芯指套下方。
电缆中间头标识牌应在电缆中间头两侧.
图片1：制作格式
4。3
电缆标志板
(1）规格：120*80mm，蓝底黄字，文字信息嵌入式，表面反光。
（2)电缆通道直线段电缆标志桩、板沿线每块警示牌安装间距一般不大于50米，在转弯工井、进入建筑物处宜增加埋设。
埋设电缆每个转角处应根据相应符号埋设1块电缆标志。
电缆中间每处接头都应埋设 1块电缆标志桩。
电缆交叉、转弯处每隔5-10米装设标识牌，电缆进出工井、隧道及建筑物时,应在出口两侧装设标识牌。

图片1：制作格式
图片2：安装实例
4。4
电缆平面标桩
（1）规格:120mm×120mm，形状、大小可根据地面状况适当调整，单边大小在110mm和200mm之间.平面标桩应镶嵌在地面上,不高出或略高出地面，不得超过地面5mm，并固定牢靠。
（2）安装位置：直埋电缆在人行道、车行道等其他不能设置高出地面的标识时，可采用平面标桩。
（3）平面标桩可采用不锈钢、合金和铸铁、砂石等不易磨损、不易腐蚀的材质。
（4）平面标桩上应有电缆线路方向指示。

4.5
电缆标志桩
（1）规格:直埋电缆标桩采用水泥等不易损坏的材质，刷黄漆，内容为红色字体；电缆标识桩平面规格为100mm×100mm，高度可适当调整。
(2）直埋电缆线路标桩埋设标准：直线、接头、转角必须埋设标桩，应高出地面（草坪)至少500mm，标识桩上应有电缆警示标志（如“电缆通道,严禁挖掘”)及联系方式，并朝向运行维护人员巡视侧。
直线部分埋设的标识桩间距为50m，电缆直线段为直角箭头标桩、弯点为转角箭头标桩。
电缆标桩顶部应有明确的电缆走向指示,直线电缆采用，转角采用
，电缆中间头采用。

4.6
电缆隧道标识牌

（1）内容：城市街道名称
（2）安装位置：悬挂在隧道进出口处.
图片1：制作格式
图片2：安装实例
4。7
工井标识牌
(1）内容:街道名称、工井编号
（2)安装位置：在混凝土工井顶面进行镶嵌安装，标识牌采用刻字工艺处理.
图片1：制作格式
4.8
电缆井井盖标识牌
（1）规格：采用普通标识牌，60＊70mm；现场采用铆钉或粘胶安装。
（2）内容有国网标识、电缆井编号、服务电话.
图片1：安装实例
4.9
数字化地面标识器
（1）基本参数:型号VZBSQ001；规格100＊120mm；耐高温>100℃；耐低温<—50℃;抗压强度>50Kg/c米2，产品直接承受2吨以上；易着色,颜色可选性多;阻燃，离明火自息；耐磨系数高，耐疲劳性佳，抗冲击性强；产品特性环保、无毒、无害、无辐射，超长寿命,自然存放30年不变型，高腐蚀等特殊环境可存放3—5年.
（2）安装位置：电缆井、电缆进出关键点、直埋转折点.
图片1：安装实例
4.10
数字化标识牌
安装位置：电缆中间头、预留段以及重要和常用设备需安装数字化标识牌
图片1：安装实例
3.6电子标签实施标准
3.6.1电子标签简介
配电设备电子标签存储设备唯一标识，分为射频码标签和二维码标签两种类型.除10千伏杆塔类设备、电缆中间头、预留段以及电缆重要和常用设备采用射频码标签外，其余类型设备均采用二维码标签。
3。6。2电子标签技术要求
二维码采用7075—T651高密铝板，EGP级工程反光膜，精工油墨（SG740—NC500）系列丝印.
射频码标签采用ABS聚合材料,具有抗冲击、耐高温、耐低温性。具体参数如下.
序号
参数名称
参数标准
备注
1
材质
采用防水、防晒材料

2
温度
耐高温60度以上

3
安装方式
铝合金扎带固定

4
芯片
超高频850米H以上（支持ISO18000—6C协议）

5
存储大小
User区具备存储17位数字以上大小

6
工作模式
无源

7
寿命
写入支持10万次以上，数据存储寿命30年以上

8
读取距离
7米以上

射频卡写卡器参数如下
序号
参数名称
参数标准
备注
1
写卡相应时间
1秒内

2
写卡方式
接触写入

3
接入要求
接口可直接接入内网环境

移动终端参数如下
序号
参数名称
参数标准
备注
1
分辨率
1280＊800

2
摄像头
800万像素

3
读卡器（可选配）
能够读取超高频射频标签

3.6.3电子标签加装位置
序号
设备类型
加装位置
示意图
1
10千伏杆塔
悬挂于杆号牌正下方，两个及以上射频码悬挂位置较近时，宜将其中一个射频码安装在杆塔另一侧面，避免两个射频码在同一直线上

2
0.4千伏杆塔
杆塔距地面3米以上高处，单回低压线路安装易巡视观察的方向，同杆架设的多（双)回低压线路在回路对应的杆塔侧面安装。
3m
二维码

3
配电室
配电室大门中央 2/3高处

4
环网开关箱
环网开关箱门中央2/3高处

5
电缆分支箱
电缆分支箱门中央2/3高处

6
变压器、断路器
设备本体右上角

7
箱式变
箱体中央2/3高处

8
开闭所
开闭所大门中央2/3高处

9
开关柜
开关柜柜门右上角

10
电缆中间头、预留段以及重要和常用设备
朝向工井井口，悬挂在巡视易见一侧

3.7现场信息采集实施标准
3。7.1利用移动终端查看配电中、低压设备台账功能,可通过选择设备、扫描二维码、射频码（仅杆塔设备）三种方式查看设备台账。配电设备类型包括配电杆塔、配电室、环网柜、电缆分支箱、箱变、开闭所、柱上开关（通过杆塔）、台变(通过杆塔）,包括站房内设备（负荷开关、隔离开关、断路器、熔断器、母线）;低压设备类型包括杆塔、低压开关柜、低压电缆分支箱、低压配电箱。
3。7.2电子标签安装完成后，利用移动终端扫描中、低压设备二维码（射频码）标签获取坐标回传至PMS2.0功能，确认设备已张贴电子标签.
3。7.3利用移动终端确认低压表箱与低压线路、低压杆塔关联关系功能,能够在移动终端变更营销表箱挂接关系。
3.7。4利用移动终端采集设备图像信息。
3。8施工安全要求
1、工程施工中应按照《电力安全工作规程》及《供电公司电气操作票、工作票实施细则》的规定,办理工作票.
2、施工前，施工单位应按照鲁电集团安［2004]430号文《承、发包工程和临时工安全管理规定》及供电公司相关安全规定，接受发包方有关资质及条件审查后，方可开始工作.
3、作业范围仅限于工作负责人指定的区域。除工作负责人指定的施工区域外，其他设备均应视为带电设备。
4、施工前，应对施工人员进行《电力安全工作规程》等安全知识考试，合格后方可进场作业。
5、施工前，工作负责人需进行安全技术交底，经双方确认并履行相关手续后方可开始工作。
6、认真开展好反违章活动,及时制止违章现象的发生.
7、文明施工。
8、施工中开启的电缆沟和电缆孔洞，每天工程结束后，应及时封堵。
4工程量清单
工程量清单
编号
标识牌类型
数量
单位
单价
总价
备注
1
10千伏杆塔
6000
基
0。003万元
18

2
0。4千伏杆塔
3000
基
0。003万元
9

3
柱上开关
500
台
0.003万元
1。5

4
台架变压器
500
台
0.003万元
1。5

5
配电站（开关站）
1000
座
0.003万元
3

6
环网开关箱
100
台
0.002万元
0.2

7
箱式变
100
台
0。002万元
0。2

8
低压电缆分支箱
100
台
0.002万元
0。2

9
低压开关柜
6200
台
0。002万元
12.4
