完整版消防工程施工组织设计(投标专用).docx

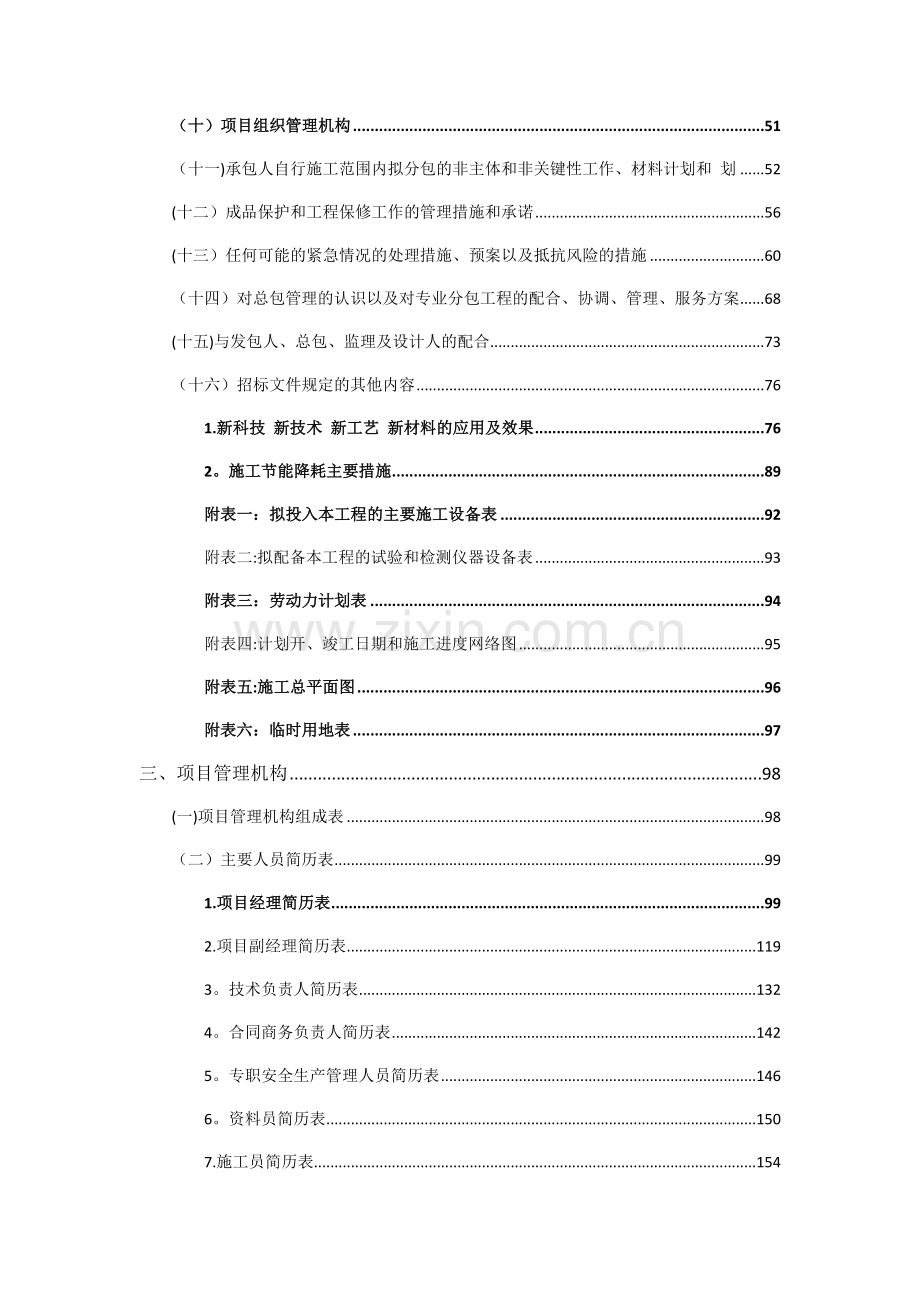

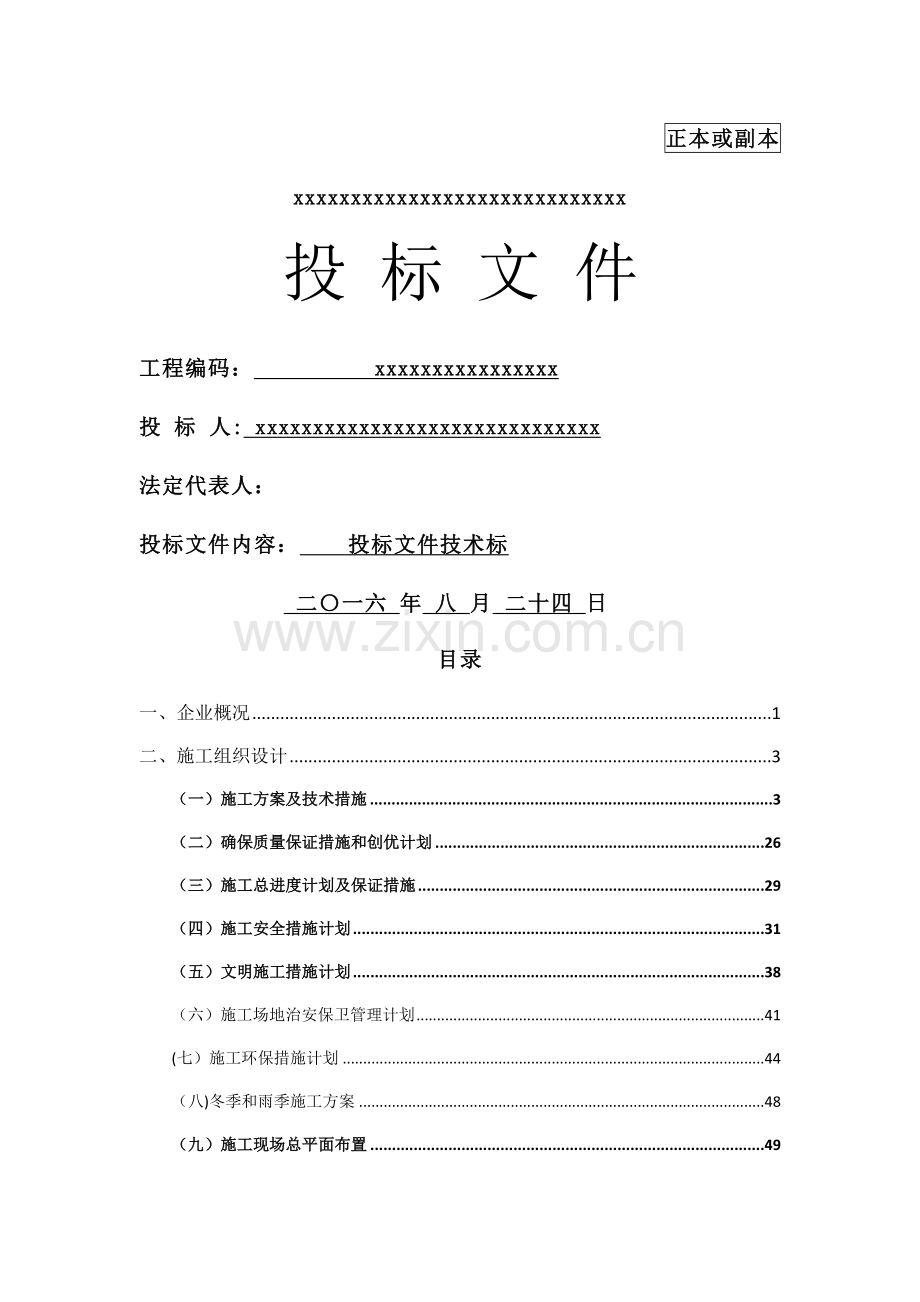

正本或副本xxxxxxxxxxxxxxxxxxxxxxxxxxxxx投 标 文 件工程编码： xxxxxxxxxxxxxxxx 投 标 人: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 法定代表人： 投标文件内容： 投标文件技术标 二一六 年 八 月 二十四 日目录一、企业概况1二、施工组织设计3（一）施工方案及技术措施3（二）确保质量保证措施和创优计划26（三）施工总进度计划及保证措施29（四）施工安全措施计划31（五）文明施工措施计划38（六）施工场地治安保卫管理计划41(七）施工环保措施计划44（八)冬季和雨季施工方案48（九）施工现场总平面布置49（十）项目组织管理机构51（十一)承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划和 划52(十二）成品保护和工程保修工作的管理措施和承诺56(十三）任何可能的紧急情况的处理措施、预案以及抵抗风险的措施60（十四）对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案68(十五)与发包人、总包、监理及设计人的配合73（十六）招标文件规定的其他内容761.新科技 新技术 新工艺 新材料的应用及效果762。施工节能降耗主要措施89附表一：拟投入本工程的主要施工设备表92附表二:拟配备本工程的试验和检测仪器设备表93附表三：劳动力计划表94附表四:计划开、竣工日期和施工进度网络图95附表五:施工总平面图96附表六：临时用地表97三、项目管理机构98(一)项目管理机构组成表98（二）主要人员简历表991.项目经理简历表992.项目副经理简历表1193。技术负责人简历表1324。合同商务负责人简历表1425。专职安全生产管理人员简历表1466。资料员简历表1507.施工员简历表1548。质量员简历表1589。材料员简历表162一、企业概况二、施工组织设计（一)施工方案及技术措施1、工程概述：(1）工程名称：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2)工程地点：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2、施工准备： （1)成立项目领导班子，按施工组织设计配备管理人员到位。由项目经理组织现场技术人员、管理人员认真勘察现场，熟悉图纸及有关技术资料，充分了解图纸的设计依据，设计的内容和目的，以便掌握施工过程中的难度和技术要求以及工程中的新工艺、新产品、新技术的使用情况，为制定合理的、科学的施工组织设计和更完善、更周密的施工方案提供依据。 (2）对原始资料进行调查，对施工现场的自然条件,要进行了解和调查，掌握现场的自然地质情况. （3）培训施工人员,做好技术交底、安全交底。 (4）编制施工方案：施工组织设计是施工准备中的重要部分,是指导现场施工全部活动的指导性技术和经济文件.是正确处理好人与物、主体与辅助、工艺与设备、专业与协作、供应与消耗以及他们在时间上及空间上排列关系的指导性文件。便于施工过程中有章可循、有据可依。3。消防工程施工方案说明(1）、施工部署1。1施工总程序：原则上根据先安装干管,后安装支管及附件；先设备就位，后配装管路；先系统试压，后冲洗、吹扫；最后进行防腐的程序安排和进度要求,划分施工阶段.1。2施工阶段的划分第一阶段：预埋自动喷淋管路套管，预埋消防报警系统线路管路工作.第二阶段:消防自动喷淋灭火系统水平干管安装。消防报警系统线路敷设。第三阶段：消防自动喷淋灭火系统水平支管安装。消防报警系统线路检测。第四阶段：消防自动喷淋设备安装及管道沟通。消防报警前端设备安装,单点调试。第五阶段：消防报警主机安装。自动喷淋系统主干管与泵房连通.第六阶段：消防自动喷淋管道整体试压，单机试车，达到验收标准。消防报警回路单路调试，系统联动调试，达到验收标准.(2）、施工准备2.1施工前组织所有参加施工的人员学习掌握建设单位施工的图纸及有关施工技术文件，会同设计、监理、土建、水电安装、甲方等单位进行图纸会审。针对图纸中的疑问及相关问题向设计单位及甲方和监理进行咨询，以使疑问在施工前得到杜绝,并组织层层交底。2。2勘查现场对施工现场及施工临时用水、电应能够满足施工要求，并能保证连续施工，施工用电要安全、方便。认真察看室内建筑结构及设备安装位置。落实施工过程中土建、水电、装潢施工单位、建设单位及其他有关工程施工单位的协调与配合。2.3按施工图纸和图纸会审纪要，编制工程及主辅材预算报请监理单位审批后,按施工进度计划向甲方提供材料、设备进场计划。2。4配合甲方、监理检查待装设备和材料是否符合设计要求和国家现行有关标准的规定,并收集整理合格证、检测报告、质保书等有关资料。2.5各种导线、喷头、感烟探测器、感温探测器、扬声器、手动报警按钮、水流指示器、湿式报警阀、报警控制器装置等主要部件应经国家消防产品质量监督检测中心检验合格的产品，并有完整的产品资料.2。6落实待装设备和材料进场后的堆放位置、保管地点.2。7对计量器具、仪器仪表按计量器具ABC分级管理制度要求管理。2。8按工艺要求合理选择相应的计量器具,在用的检测设备应有统一编号，合格标识在周期检查有效期内使用有效。消防工程施工方案1、消火栓及喷淋系统主要施工方法及技术措施1。1 消防给水系统安装1。1.1 室内消火栓系统安装的基本程序：套管制作孔、洞预留套管预埋支吊架除锈刷漆支吊架制作安装主管安装阀门安装支管安装管网试压和冲洗消火栓安装管网油漆消火栓泵安装配电柜安装消火栓泵试运转设备联动调试水带、水枪盘放竣工资料整理。1.1.2 自动水喷淋系统安装的基本程序：套管制作孔、洞预留套管预埋支吊架除锈刷漆支吊架制作安装主管安装阀门安装支管安装管网分层试压和冲洗管网油漆喷淋头及装饰盘安装（根据装修进度确定)喷淋泵安装配电柜安装喷淋泵试运转设备联动调试竣工资料整理。1。1.3 主要工序及设备安装的施工方法及技术措施1。1。3.1 套管制作首先应根据施工图，确定一般穿墙套管、穿楼板套管及防水套管的规格、数量和位置。找准预埋位置，避免事后打洞。预埋的管径应比安装管径大两级，下料后套管内刷防锈漆一遍，用于穿楼房板套管应在适当部位焊好支撑铁架。所有的穿楼板套管安装后,应进行吊模处理。1。1。3.2 支吊架制作及安装支吊架是管道工程的重要组成部分，直接影响到管道安装质量，因此应有足够的重视.对支吊架的制作安装要求是结构合理，牢固可靠，形式美观.成排支吊架安装定位时,用测量和拉线方式找正找平,并照应管道变径和水平管安装坡度（顺坡充水管不小于0.002）。支吊架与建筑结构固定点,优先利用、全部利用预埋件，具体安装方法,由施工技术交底予以明确。为防止流体推力造成的管道晃动，除设置用于承重的一般支吊架外，还需设置防晃固定支架,固定位置一般在直管段中间。当单杆吊杆长度小于150mm时，可免设固定支架.所有支吊架制作完后一律除锈刷漆，再行安装，隐蔽工程支吊架刷防锈漆两道，非隐蔽工程加刷面漆一道,颜色由设计确定。管道支、吊架应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度及焊接均应符合设计要求。支架确定规格尺寸后，应合理就料，尽量成批下料，成批制作，减少不必要的浪费。支架下料采用砂轮切割机或割刀等工具，钻孔采用电钻或台钻,严禁使用电焊或氧割方式开孔.管道支、吊架安装时应及时进行支、吊架的固定和调整工作.安装支、吊架的位置、标高应准确、间距应合理.应按设计图纸要求、有关标准图规定进行安装。根据管径不同,确定管道支、吊架的最大间距：公称直径（mm）253240507080100125150200距离（m）3。544。55666。5789.5管道不允许移动时,应设置固定支架。必须严格安装在设计规定的位置上，并应使管子牢固地固定在支架上。埋入墙内的支架、焊接到预埋件上的支架、用射钉安装的支架、用膨胀螺栓固定安装的支架，都应遵照设计图纸要求进行安装。1.1。3.3 管道安装根据消防规范及本工程设计要求，管径100mm的管道卡箍连接，管径100m的管道采用螺纹连接.1。1。3。3.1 管道安装顺序及注意事项管段预制,包括下料、煨弯、套丝、组对、焊接、上管件等。为保证管段预制无误,事先必须经过仔细的现场测量，同时绘制好加工草图，将管径、管长、管件、管序号等详细标明，在加工场地利用各种机具集中加工，编号存放,以备安装。根据图纸和现场实际测量的管段尺寸,画出草图,按草图计算管道长度下料，在管段上画出所需的分段尺寸后，使工具与管道轴线成直角，将管道垂直切断。一切管道的切口处必须用锉锉成一平滑平面，除去管道内外卷边、毛刺等。管道切口在连接前一定要清扫管口内的存留物及管口边内外的铁屑等。加工完毕或配管作业临时中止时,必须用堵头将管端封闭好，不能使异物进入管内及管口边外的丝扣处.地下层与其他同排敷设的消防干管，从方便大直径管道运输着想，宜在大管径安装完成后再进行安装，但管道排列应统筹考虑具体施工视现场情况作灵活安排。管道安装一般包括主干管、支干管、支立管、集合管、导向管安装。将预制加工好的管道按环路核对编号,运到安装地点,按编号顺序散开放置就位，确定干管的位置、标高、坡度、管径及异变径等，按照尺寸固定好支、吊架。架设管道，连接管道和管件可先在地面组装一部分，长度以便于吊装为宜，起吊后，轻落在支、吊架上，用卡环固定，防止滚落伤人。干管安装后,还应拨正调直，从管端看过去，整根管道应在一条直线上。用水平尺在管段上复验,防止局部管段有“下垂”或“拱起”等现象.干管安装后即可准备安装立管，先检查各层预留孔、洞是否垂直合适、管道就位， 放入预定地点，两管口对准,用线坠吊挂在立管一定高度上,找直、找正。立管安装后,准备安装支管，因支管一般成排,安装时先在墙壁上弹出位置线，以保证安装质量。管道在各段局部安装后，应再做防腐处理，其做法应符合设计图纸要求。注意分段试压后,及时办理验收手续，然后再进行下道工序的安装。1。1。3。3.2 管道卡箍连接的施工工艺要求及注意事项：选择质量可靠、供货及时、有信誉的卡箍连接件供应商；选择性能良好的用于管道加工的切割工具及滚槽机；管子应垂直切割；管端的凹槽应与管外径同心，且保证凹槽整个管周一样深；凹槽底部转角必须是圆角;管端到凹槽为垫圈座区，该区必须平整无凹凸或滚痕，以便使垫圈密封不漏;所有松散的油漆、皮屑、污物、碎片、油脂和铁锈必须除去；凹槽区任何焊接或焊缝必须磨平、磨光,管端内部粗糙皮屑、污物或其他影响或损坏内部滚轮的东西必须清理干净；管件垫圈必须经过润滑,充分润滑垫圈表面包括凸边和管端及壳体内表面,以防止垫圈夹断，润滑可帮助垫圈在安装时定位准确和对中；安装垫圈时，应把垫圈套在管端，要确保垫圈凸缘不伸出管端头；连接管子两端时，应对准管子，把两端连在一起，使垫圈滑入两管凹槽定位，垫圈不应伸入另一端的开槽；为便于安装和维护，管道之间应当有适当的间距；管件连接上螺帽时，应注意均匀交替上紧螺帽,直到外壳螺栓垫片紧靠一起，即金属对金属。螺帽不需要过紧；在拆卸任何卡箍件前，管道系统必须减压放水，否则，有可能造成人身伤害、器材破坏、接头泄漏或接头损坏。1.1.3.3.3 管道螺纹连接的施工工艺要求及注意事项:选择质量可靠、供货及时、有信誉的玛钢件供应商；选择性能良好的用于管道加工的切割工具及套丝机;平面位置，先内侧后外侧，先两侧后中间。垂直进行分段,按照管道长度和施工方便进行，完工一段,再进行下一段；管子宜采用机械切割,切割面不得有毛刺、飞边，管子螺纹密封面应符合国家现行标准的有关规定；用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机,将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机；将断好的管材，按管径尺寸分次套制丝扣，管径为16-32mm者套二次，4050mm者套三次，70mm以上者套34次为宜；螺纹连接密封填料应均匀分布于管道螺纹部分,拧螺纹时不得将密封填料挤入管内，连接后应将外部清理干净；经螺纹连接后的管道应保持横平竖直的状态；喷淋下垂管的位置要依据吊顶的高度而定，应以装饰盘安装后与吊顶齐平。1。1。3.4 阀门安装阀门安装之前，应该对所用阀件的型号规格是否与设计相符，选用原则能否满足使用要求。根据阀门的型号和出厂说明书进行检查，对照该阀门可否在所要求的条件下使用。检查阀杆是否灵活,有无卡涩和歪斜现象.待上述工作检查合格后，应根据管道工程适用规范之要求对阀门作强度试验.强度试验合格后进行严密性试验。不合格的阀门应进行修理或更换，检验合格后才可安装.试验合格的阀门，应及时排尽内部积水,涂防锈油.阀门在搬运时不允许随手抛掷,以免损坏。批量阀门堆放时，不同规格，不同型号的阀门应分别堆放。禁止碳钢阀门和不锈钢阀门或有色金属阀门堆放在一起。阀门吊装时，钢丝绳应栓在阀体的法兰处，切勿栓在手轮或阀杆上，以防扭曲或拆断阀杆、手轮。阀门应安装在维修、检查和操作方便的地方,不论何种阀门均不应直接埋地安装.在水平管道上安装阀门时,阀杆应垂直向上，必要时也可向上倾斜一定的角度,但不允许阀杆向下安装。如果装在难于接近的地方或者较高的地方时，为了操作方便，可以将阀杆水平安装.阀门的传动装置，动作要灵活,指示要准确。不许用杠杆或其他工具强行启闭阀门.阀门介质的流向和阀门指示要求的流向相一致，各种阀门的安装一定要满足阀门的特性要求,如升降式止回阀导向装置一定要铅垂，旋转式止回阀的销轴一定要水平。安装直通式阀门要求阀门两端的管子要平行，且同心.所有明杆阀门安装调试完毕后,在检测之前，应按消防规范之规定加锁定装置。1。1。3。5 消火栓安装 消火栓安装，应配合土建进行,在土建打混凝土或砌筑砖墙时就预留好安装位置，土建抹灰前安装，安装做到端正、平整、规范。 消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱，箱体找正稳固后再进行栓阀安装后，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。消火栓箱体安装在轻体隔墙上应有加固措施。 水带、水枪安装，是在系统开通前对消火栓内的设备进行一次性就位，水带应盘放整齐,直流水枪应按要求数量设置。1。1.3。6 管道试压及冲洗 管道试压及冲洗是主管安装后的一道必须工序，可以检查管网的安装质量及保证日后管网系统的稳定运行。 试压前,应编制切实可行的试压冲冼方案,并经项目部技术负责人审批，避免试压过程中的盲目性和随意性. 试压前,应通知建设单位及监理单位，并通知相关的专业施工单位，告知试压管段,提醒注意事项,必要时请相关人员进行配合,以便带来不必要的损失。 根据管道线长面广的特点,管道试压先随安装进度分层分段进行，然后分系统作一次综合试压。试压用的压力表不少于两只，精度应高于1。5级,量程应为试验压力的1。52倍。水压试验时环境温度不宜低于5，当环境温度低于5时，水压试验应采用防冻措施。当设计工作压力等于或小于1.0MPa时,水压强度试验压力应为设计工作压力的1。5倍，并不应小于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为工作压力加0.4MPa.水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将空气排净，并应缓慢升压，稳压30min后，目测管网无泄漏、无变形,且压降不应大于0.05MPa.试压过程中，当出孔泄漏时,应停止试压，放空管网中的试验介质,消除缺陷后重新再试。试压完成后，应及时拆除所有临时盲板及试验用的管道，并与记录核对无误，且应填写记录。试压过后，接着进行管道冲洗.试压和冲洗用水，宜和其他管道施工共同考虑解决,必要时设临时上水泵和蓄水箱,管道冲洗后的废水集中流到集水坑，因此施工用的污水提升泵应提前设置好，及时将废水排入市政下水管网。管网冲洗应在试压合格后分段进行，冲冼的顺序应按先室外、后室内，先地下、后地上；室内部分的冲洗应按配水干管、配水支管的顺序进行.冲冼前，应对管道支架、吊架进行检查,必要时采取加固措施。冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束.水压严密性试验应在水压强度试验和管网冲冼合格后进行，试验压力为设计工作压力,稳压24小时,应无泄漏。试压后应请建设方代表及监理工程师现场检查，并记录签证。 1。1。3.7 管网油漆涂刷 整个管网试压后，对管道进行进一步防锈处理，并按规范要求给管网刷上红漆或红色红环，油漆使用质量上乘的湘江牌防锈漆和面漆。 1.1。3.8 喷淋头安装 安装喷淋头应在系统试压、冲洗合格后进行. 喷淋头在安装时，宜采用专用的弯头和三通。 不得对喷淋头进行拆装、改动，并严禁给喷淋头附加任何装饰性涂层。 喷淋头安装应使用专用扳手进行安装,严禁利用喷淋头的框架施拧；喷淋头的框架、溅水盘变形或释放原件损伤时，应用规格、型号相同的喷淋头进行更换。有吊顶喷淋头在安装时应调节好可调型装饰盘的位置,使之美观。 1。1。3。9 湿式报警阀组的安装应先安装水源控制阀、报警阀、雨淋阀,再进行辅助管道的连接。水源控制阀、报警阀、雨淋阀与配水干管的连接,应保证水流方向一致。报警阀组安装位置应符合设计要求，当设计无要求时,应安装在明显且便于操作的位置，距地面高度宜为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m。安装报警阀组的室内地面应有排水设施。压力表应安装在报警阀上便于观测的位置，排水管和试验阀应安装在便于操作的位置，水源控制阀应便于操作,且应有明显开闭标志和可靠的锁定设施.确保阀的前后管道中能顺利充满水，且压力波动时,水力警铃不发生误报。报警水流通路上的过滤器应安装在延迟器前,且便于排渣操作的位置。水力警铃应安装在公共通道或值班室附近的墙上，且应安装检修、测试用的阀门.1。1.3.10 水流指示器的安装水流指示器的安装应在管道试压冲洗合格后进行,其规格、型号应符合设计要求。水流指示器一般安装在每层的水平分支干管上。应水平立装,倾斜度不宜过大，保证叶片活动灵敏,水流指示器前后应保持5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。安装后的水流指示器的桨片、膜片应动作灵活,不得与管壁发生碰擦。1。1。3.11 水泵接合器的安装水泵接合器规格应根据设计选定，其安装位置应有明显标志，阀门位置应便于操作接合器,附近不得有障碍物。安全阀应按系统压力定压，防止消防车泵送压力过高，破坏室内管网及部件,接合器应有泄水阀1。1。3。12 消防水泵的安装消防水泵就位前，应复查基础的尺寸、位置标高是否符合设计要标求。设备不应有零件损坏和锈蚀现象,管口保护物和堵盖应完好、盘车应灵活，无阻滞卡咬现象，无异声,水泵出水压力超过0。7MPa时应设水锤消除器.消防水泵安装前，要核对型号，清理基础表面,然后吊装就位.吊装可使用倒链和三脚架。就位后，以斜垫铁三点找平，调好地脚螺栓,作预留孔二次灌浆,凝固一周后拧紧螺母,开始配管.泵的找平应符合下列要求:卧式或立式泵纵横向水平度不应超时0。1mm/m,水平联轴器要保持同轴度，斜倾度超过0.8mm/m时应校正，水泵与电机连接前,应单独试验电动机转向,确认无误后再连接，主动轴与从动轴以联轴节连接时，两轴的同轴度，两半联轴端面间的间隙符合设备技术文件的规定。安装止回阀时，水流方向必须与阀体标明方向一致，安装橡胶软接头时，应保证其在自由状态下进行连接，立式泵要设减震垫，对于泵吸水管路中的偏心大小头,要取上部平齐.在阀门附近要设固定支架.如果水泵出厂时超过6个月或运输安装时有杂物进入泵体内，需进行拆检清洗。当泵与管连接后不应在其上焊接或气割（除非有保护措施）. 水泵试运转前，应检查各竖固件部位是否松动，润滑油脂的质量、数量是否符合技术文件规定，安全保护装置应灵敏可靠,盘车应灵活正常。泵吸口阀门要全开，出口阀门全闭，泵各吸水管路畅通，且充满输送液体，排尽空气，不得在无液状下启动,试运转前需注油填料,试运转时要做好与电气专业的配合，并记录有关技术参数,试运转结束后应做好试运转记录报告.水泵试运转前,还应检查水泵的外观,并符合以下要求：水泵及部件应齐全；水泵、电机的规格型号应符合设计要求、电机绝缘摇测应符合规定要求，各紧固连接不得松动;手盘动联轴节应轻便灵活，不得有卡碰现象；应按照设备技术文件的规定给轴承加注润滑油；检查水泵与附属管路系统上的阀门按要求的启闭状态，经调整后应符合设计要求；应将入口阀打开，出口阀全闭，待水泵启动后再将出口阀逐步打开。水泵点动后应立即停止运转,观察水泵的旋转方向是否正确,如不正确调换两相接线.水泵启动时，叶轮与泵壳应无磨擦声和其他不正常现象,否则应立即停机检查.水泵启动时，用钳形电流表测量电动机的启动电流，待水泵运转正常后，还应测量电动机的运转电流，确保电动机运转电流不超过额定值。水泵运转过程中，采用长柄螺丝刀，监听轴承内有无杂音,以判断水泵轴承是否有损坏或润滑油中是否混入杂物。水泵的滚动轴承运转时的温度不应高于75，滑动轴承运转时温度不应高于70.水泵运转时的径向振动应符合设备技术文件的规定。水泵运转经检查一切正常后，应进行2小时以上的连续运转,运转中如未发现问题，水泵单机试运转即为合格。水泵试运转结束后，应将水泵出入口阀门和附属管路系统的阀门关闭，将泵内的积存排净，防止锈蚀。火灾自动报警系统1。1本工程的火灾报警系统及消防联动控制系统设备设置在消防中心,设备包括火灾自动报警控制器、消防联动控制台、火灾事故广播、消防通讯等。1。1。1火灾自动报警系统的施工按设计图纸进行，不得随意改动.1.1.2火灾自动报警系统施工前，施工人员必须熟悉、掌握设备布置平面图、接线图、安装图、系统图以及其他必要的技术文件.设备及材料必须符合设计及相关质量验收标准的要求。1。1。3设备、材料及配件进入施工现场应有清单、使用税明书、质量合格证明文件、国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证（认可)产品应有认证（认可)证书和认证（认可)标示。检查产品名称、型号、规格是否与检测报告一致.材料规格、型号应满足设计要求：外观整洁、无缺损、无变形及无锈蚀、包装完好。1。1.4火灾自动报警系统的布线：A、火灾自动报警系统的布线应符合现行国家标准建筑电气装置工程施工质量验收规范GB50303的规定。B、导线的规格型号必须符合图纸设计及实际要求，并有产品出厂合格证.C、穿线前必须清扫管路,清扫管路中的灰尘、泥水等杂物。D、穿线前检查各个管口的护口是否齐全,如有遗漏和破损，应补齐或更换。E、当管路较长或转弯较多时，要在穿线前向管内吹入适量的滑石粉.F、管线经过建筑物的变形缝（包括降沉缝、伸缩缝、抗震缝等）处，采用补偿措施，导线跨越变形缝的两侧固定,并留有适当余量。G、管内布线,在建筑抹灰及地面工程结束后进行，穿线前,将管内或槽内的积水及杂物清除干净。H、导线在管内不得有接头或扭结，导线接头在接线盒内焊接或用端子连接，在潮湿场所穿完线后,管口均作密封处理。I、不同系统，不同电压等级,不同电流类别的线路，不能在同一管内敷设。J、同一工程中的导线,应根据不同用途选择不同的颜色加以区分,相同用途的导线颜色应保持一致。电源线正极为红色,负极为蓝色或黑色。K、钢管内穿线应在管口处加装塑料护口,防止布线时钢管边缘将电线绝缘皮划坏造成接地或短路。L、电线、电缆在竖井桥架内敷设后，应每隔两米进行绑扎固定,且桥架内电线、电缆不应有接头或扭结。M、本层分出电线较多时电井内应安装接线端子箱,桥架内电线、电缆与接线端子箱连接时使用包塑金属软管作为保护管.金属软管与桥架及接线端子箱的连接使用金属锁母连接。进入端子箱的主线应从端子箱上边进入，分到本层的输出线路应从端子箱下边输出。N、火灾自动报警系统室外线路的敷设应选择KVV控制电缆或KVV22控制电缆，线径较室内线路加大一个型号。消防广播及消防电话应选用RVVP屏蔽电缆，并在线缆的两端将屏蔽层与楼内接地装置进行可靠连接。室外电缆经过孔井时应留有不小于1m的余量且不应有接头。O、导线在过渡接线盒内的接头均应涮锡，涮锡时使用的助焊剂应为松香,不得使用具有腐蚀性的助焊剂，如焊锡膏。接头焊接完毕后将助焊剂清理干净，先用绝缘胶带包好做绝缘处理，外部再用防水胶带进行防潮、防水处理.端子箱内的导线在接到端子上之前均应进行涮锡，并将助焊剂清理干净.P、所有端子箱内的导线均做线号标示，线号标应选用白色异型管，字迹应为打印或用黑色油性碳素笔书写.不同功能的导线用不同的标号，标号采用汉语拼音字母与数字结合的形式，字母代表导线的用途，数字代表导线的回路。在统一建筑内，相同用途的导线字母标示必须一致。Q、从接线盒引到探测器、控制设备、扬声器的线路,当采用金属软管保护时，其长度不应大于2m.R、手动报警按钮、声光报警器及过渡接线盒内的导线接头应留有150-200mm长的余量。S、线路敷设完后，对每回路的导线应用500V的兆欧表测量其绝缘电阻,其对地的绝缘电阻值必须大于或等于20兆欧。T、火灾报警接线箱（模块箱)在竖井内及机房内明装，箱底距地面1。2米。2.1。5探测器及手动报警按钮的安装：A、探测器底座安装在系统布线结束且室内装修工程完成、室内清理干净后进行，探测器的探头、手动报警按钮在调试前安装,安装前妥善保管采取防尘、防潮、防腐措施。B、探测器的底座必须安装牢固，其导线连接必须可靠压接或焊接，外接导线留有不小于150mm余量，且端部有明显标志。探测器的“+”线为红色，“-线为蓝色，其余线根据不同用途采用其他颜色区分，相同用途的导线颜色一致。导线采用焊接时,不得使用带腐蚀性的助焊剂。探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。C、探测器至墙壁、梁边的水平距离，不小于0。5m，探测器周围0。5m内,不得有遮挡物。探测器至空调送风口最近边的水平距离,不应小于1.5m，至多空送风顶棚孔口的水平距离，不应小于0。5m。D、在宽度小于3m的内走道顶棚上安装的探测器，易居中安装.点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距,不应超过15m.探测器距离端墙的距离不大于探测器安装间距的一半。与其他管路发生冲突时,协调解决。E、探测器宜水平安装，当确需倾斜安装时,倾斜角度不应大于45.F、线型红外光束探测器的安装： 当探测区域的高度不大于20m时，光束轴线至顶棚垂直距离宜为0。3-1.0m；当探测区域高度大于20m时,光束轴线距探测区域的地面高度不宜超过20m.发射器和接收器之间的探测区域长度不应超过100m。相邻两组探测器光束轴线的水平距离不应大于14m，探测器光束轴线至侧墙水平距离不应大于7m，且不应小于5m。发射器与接收器之间的光路上不应有遮挡物或干扰源。发射器与接收器应安装牢固，不应产生位移.G、探测器的确认灯，面向便于人员观察的主要入口方向。H、手动报警按钮,必须牢固，并不得倾斜，安装高度为距地面1。3-1.5m，外接导线必须留有不小于150mm的余量，且在其端部有明显标志。I、探测器的安装图：J、手动报警按钮及探测器安装前应使用配套的电子编码器进行编码,并记录编码的具体安装位置.在同一回路中不得出现重码，且同一种类的设备编码宜连续进行.K、手动报警按钮安装前应认真审图，带有电话插孔的手报和不带电话插孔的手报不应调换位置安装。电话线应接到相应的接线端子上。L、一个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m，相邻两个手动报警按钮之间的步行距离不应大于60m.手动火灾报警按钮宜设置在公共活动场所的出入口处。 手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时,其底边距地高度宜为1。31.5m， 且应有明显的标志.手动报警按钮接线图其中：Z1、Z2：无极性信号二总线接线端子；K1、K2：无源常开输出端子; 布线要求:信号线Z1、Z2采用RVS双胶线，导线截面1。0mm。2。1。6火灾报警控制器的安装： 火灾报警控制器安装前对其型号 、规格及其功能进行检查，符合设计要求后方可进行安装.（1）火灾报警控制器在墙上安装时,其底边距地（楼）面高度1.3-1.5m,其靠近门轴的侧面距离不应小于0.5m,正面操作距离不应小于1.2m.落地安装时，其底宜高出地坪0.10。2m。(2)控制器的正面操作距离,当设备单列布置时不小于3m，距后墙距离不应小于1。0m,距侧墙距离不应小于0。5m。(3）控制器的主电源引入线，直接与消防电源连接,严禁使用电源插头，主电源应有明显的永久性标志。设备的接地线选用RV专用接地导线，工作接地线线径不应小于4mm，保护接地线不应小于16mm，接线必须牢固,且有明显的永久性接地标志。(4）为消防控制主机供电的电源箱应安装在消防控制室内，应为双路供电系统并设有双路电源自动互投装置，供电箱上有明显的永久性消防专用电源标志。引入控制器的接线符合下列要求：a、接线整齐、避免交叉，并固定牢固.b、电缆芯和导线留有不小于20cm的余量.c、端子板的每个接线端子接线不得超过两根，压接牢固，并有明显的标志.d、电缆线芯和导线的端部均标明编号，并与图纸一致，字迹清晰不易褪色.e、导线绑扎成束，引入线穿线后，在管口处加封堵。f、不同总类的导线应分别引入各自的控制柜内。2.1.7控制设备的安装：（1）消防控制设备安装前进行功能检查，合格方可安装，且安装必须牢固、端正，高度符合设计。（2）设备的外接线采用金属软管作套管时,其长度不宜大于1m，并采用管卡固定，固定间距不大于0。5m。金属软管与设备连接采用锁母固定, 并且接地。（3）消防控制设备的外接线端部，有明显的标志，内部接线端子，根据不同电流等级分开，并有明显标志。(4)消防联动控制台可对下列系统进行监视和控制：a、消防报警控制台具有运行指示、预警指示、火警指示、故障指示、动作指示、声光指示、信号反馈指示、电源充电欠压指示、主电源工作指示、备电自投功能、手自动一键切换功能等.b、消防联动控制台具有手动远程直接启动风机、水泵等重要设备的功能。c、报警主机能够实时监控外部报警设备的工作状态并在显示屏上显示.d、水流指示器、压力开关、信号蝶阀、消火栓按钮、风机、风口、风阀、消火栓泵、喷淋泵等设备的工作状态在报警主机上实时显示。e、消防系统的控制:在消防控制室可以手动及自动启动消火栓泵、喷淋泵、排烟风机、送风机、防火阀、送风口、排烟口、声光报警器、消防广播、非消防电源断电、应急电源切换、电梯迫降、防火卷帘门及其他与消防有关的设备等,并将动作信号反馈到主机上。f、稳压泵的启、停控制由设在系统管道上的电接点压力表实现、电接点压力表设定低压启动、高压停止的压力范围,自动启动稳压泵。稳压泵的工作状态在报警主机上显示。2。2消防广播、声光报警器、电话系统安装：2。2.1扬声器应设置在走道和大楼等公共场所。2.2。2火灾应急广播系统采用120V定压式输出,输出功率为安装扬声器数量最多的上下相邻三层所有扬声器功率总和的1.2倍,扬声器功率为3W。应能保证从一个防火分区内任何部位到最近一个扬声器的位置不大于25米.消防广播时发出的声音分贝应超过室内正常噪音分贝的20。2。2.3走道内最后一个扬声器至走道末端的距离不大于12.5米.2.2.4设置火灾应急广播备用功率放大器，输出功率与主功率放大器相同，两者可以互为主备.火灾应急广播备用蓄电池容量应保证最大容量火灾应急广播30分钟。2。2。5。应急扬声器在有吊顶处为嵌入式安装,在无吊顶处为壁装,底距地2。4米或距吊顶0。3米. 2.2.6声光报警器安装在安全出口附近明显处,距地面1。8m以上。声光报警器与消防应急疏散指示标志不易安装在同一面墙上，当必须安装在同一面墙上时，距离应大于1m。2。2。7固定式消防电话安装在消防水泵房、风机房、消防电梯机房、变配电室及有人值守的值班室等重要部位.电话插孔随手动报警按钮安装在出入口、电梯前厅、楼梯口等便于人员操作的部位。2。2。8消防电话在墙上固定安装，安装要牢固，不得倾斜.消防电话及电话插孔要有明显的永久性标志.安装高度为距地面1。31。5m。2。3监视模块与控制模块的安装2。3。1同一报警区域内的模块宜集中安装在金属模块箱内.模块应独立固定，安装牢固，并应采取防潮、防腐蚀等措施。2.3。2模块的连接导线，应留有不小于150mm的余量,其端部应有明显标志。2.3。3模块隐蔽安装时在安装处应有明显的部位显示和检修口。2。3。4模块应安装在受控设备的附近。模块输出与受控设备之间的线路用金属软管进行保护.2.3.5水流指示器、信号蝶阀、压力开关及常开的排烟防火阀应安装监视模块。切电、水泵、风机、电梯迫降、防火卷帘、电磁阀、排烟口、送风口等设备安装控制模块.消防广播安装消防广播专用控制模块,消防电话安装消防电话专用控制模块，报警总线的回路前端安装总线短路隔离器。2.4自动报警系统调试方案 自动报警系统调试共分为四步进行:第一步报警主机开机试运行；第二步外部回路报警设备注册回点；第三步受控设备单点多线手动、总线手动远程启动、停止调试；第四部报警主机自动状态下联动启动全部受控设备并达到设计及消防规范要求。2。4.1报警主机开机试运行2。4。1。1报警主机设备开机前的检查A、检查主机正面操作盘按键、屏幕是否有损伤、松动，保护外壳是否齐全。B、供电主电源已和消防专用电源箱连接，采用单相三线制,地线已连接到接地端子上。供电主电源已经供电，显示电压满足报警主机正常工作需要。C、备电电池已安装并和主机进行连接。D、主机工作接地及保护接地线和楼内联合接地预留接地排连接牢固。经用专用接地要表测试，保护接地阻值不大于1欧姆，工作接地阻值不大于4欧姆。E、消防电话主机、消防广播主机与报警主机之间已经联机。F、检查主机电源、备电电源、电话主机、广播主机的保险管是否完好并和标示一致.2.4.1.2报警主机空载开机A、报警主机在检查完毕后，将主供电电源合闸，使220V电源供到报警主机的一次电源开关上.B、依次合上报警主机一次电源开关,报警主机主电源开
