课 时 授 课 计 划

授课日期

课 时
2
序号
9
授课班级
桥隧0401、桥隧0402
教学方式
讲授＋启发式
课 题
第四章 桥梁基础施工
教学目的
通过本单元学习，使学生能够：
（1） 了解桥梁基础施工的重要性、一般形式、施工方法、施工准备
（2） 理解和掌握扩大基础施工方法

教学重点
和难点
水中围堰的基坑开挖

教学方法
与手段
借用模型、工程图片、录像、多媒体课件
教学
过程
设计
第四章 桥梁基础施工
第一节 概述
第二节 明挖扩大基础施工
一、 旱地基础的基坑开挖
二、 水中地基的基坑开挖
作业
预习第三节
课后小结
内容基本掌握

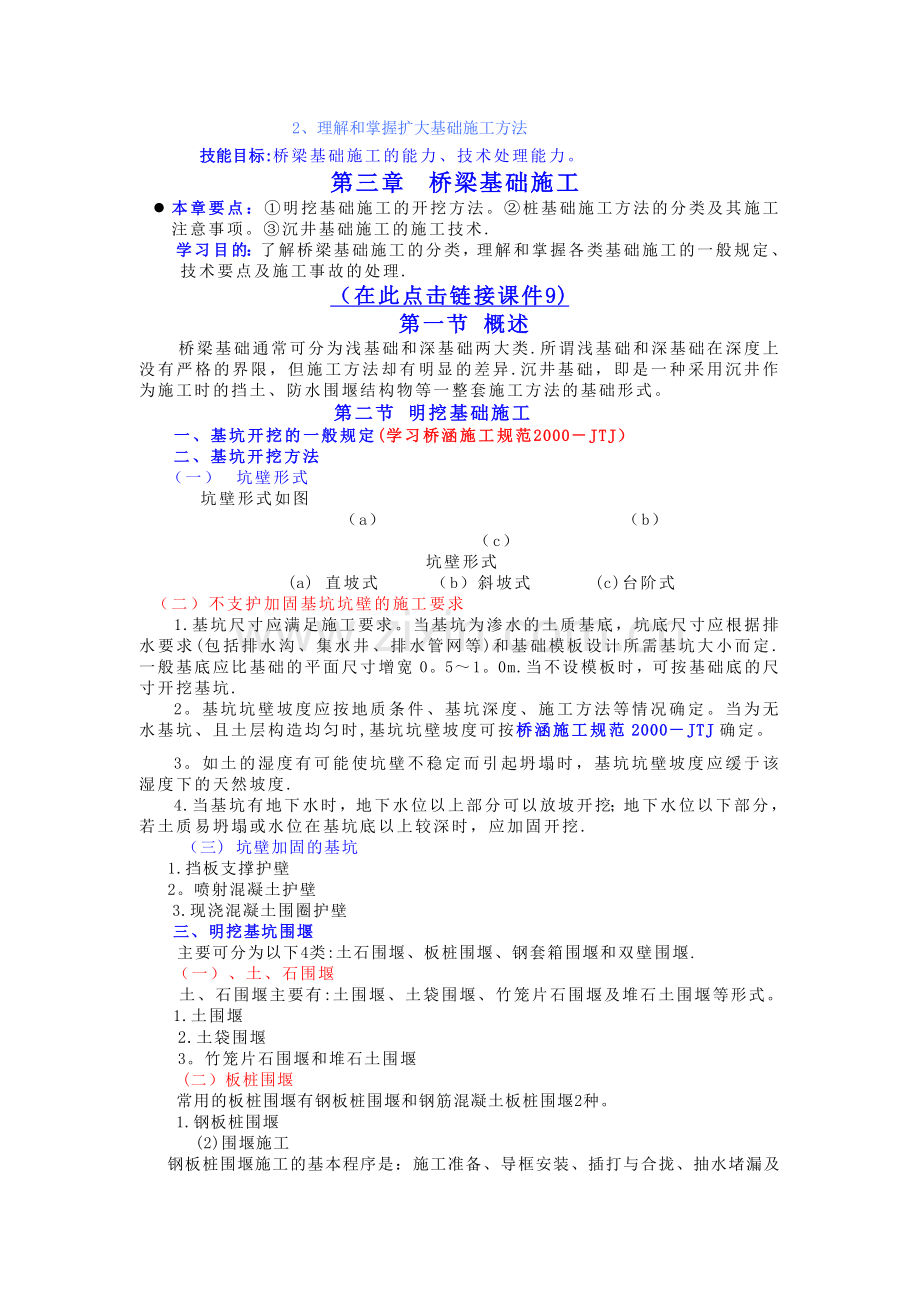

引入:上一节课主要讲了有关防水层、沉降缝、涵洞缺口填土的施工要点。
知识目标：通过本单元学习，使学生能够：
1、了解桥梁基础施工的重要性、一般形式、施工方法、施工准备
2、理解和掌握扩大基础施工方法
技能目标:桥梁基础施工的能力、技术处理能力。
第三章 桥梁基础施工
l 本章要点：①明挖基础施工的开挖方法。②桩基础施工方法的分类及其施工注意事项。③沉井基础施工的施工技术.
学习目的：了解桥梁基础施工的分类，理解和掌握各类基础施工的一般规定、技术要点及施工事故的处理.
（在此点击链接课件9)
第一节 概述
桥梁基础通常可分为浅基础和深基础两大类.所谓浅基础和深基础在深度上没有严格的界限，但施工方法却有明显的差异.沉井基础，即是一种采用沉井作为施工时的挡土、防水围堰结构物等一整套施工方法的基础形式。
第二节 明挖基础施工
一、基坑开挖的一般规定(学习桥涵施工规范2000－JTJ）
二、基坑开挖方法
（一） 坑壁形式
坑壁形式如图
（a） （b）
（c）
坑壁形式
(a) 直坡式 （b）斜坡式 (c)台阶式
（二） 不支护加固基坑坑壁的施工要求
1.基坑尺寸应满足施工要求。当基坑为渗水的土质基底，坑底尺寸应根据排水要求(包括排水沟、集水井、排水管网等)和基础模板设计所需基坑大小而定.一般基底应比基础的平面尺寸增宽0。5～1。0m.当不设模板时，可按基础底的尺寸开挖基坑.
2。基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况确定。当为无水基坑、且土层构造均匀时,基坑坑壁坡度可按桥涵施工规范2000－JTJ确定。
3。如土的湿度有可能使坑壁不稳定而引起坍塌时，基坑坑壁坡度应缓于该湿度下的天然坡度.
4.当基坑有地下水时，地下水位以上部分可以放坡开挖；地下水位以下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖.
（三) 坑壁加固的基坑
1.挡板支撑护壁
2。喷射混凝土护壁
3.现浇混凝土围圈护壁
三、明挖基坑围堰
主要可分为以下4类:土石围堰、板桩围堰、钢套箱围堰和双壁围堰.
（一）、土、石围堰
土、石围堰主要有:土围堰、土袋围堰、竹笼片石围堰及堆石土围堰等形式。
1.土围堰
2.土袋围堰
3。竹笼片石围堰和堆石土围堰
(二）板桩围堰
常用的板桩围堰有钢板桩围堰和钢筋混凝土板桩围堰2种。
1.钢板桩围堰
(2)围堰施工
钢板桩围堰施工的基本程序是：施工准备、导框安装、插打与合拢、抽水堵漏及拔桩整理等。
圆形钢板桩围堰下沉 矩形钢板桩围堰承台混凝土浇筑
（三）钢套箱围堰
基本构造
钢套箱是利用角钢、工字钢或槽钢等刚性杆件与钢板联结而成的整体无底钢围堰，可制成整体式或装配式，并采取相应措施,防止套箱接缝渗漏。
东海大桥基础大型承台钢套箱吊装
（四)双壁钢围堰
双壁钢围堰适用于大型河流中的深基础，能承受较大的水压，保证基础全年施工安全渡洪。
(a) 双壁钢围堰准备拼装 （b）双壁钢围堰就位并下沉
双壁钢围堰
四、水中挖基及基坑排水
（一)水中挖基
1.一般规定
(二） 基坑排水
1.汇水井排水法
2。井点降水法
（在此点击井点降水动画）
五、基底处理检验及基础砌筑
(一) 基底处理(桥涵施工规范2000－JTJ）
(二）地基检验(桥涵施工规范2000－JTJ)
（三）基础砌筑
混凝土与砌体基础应在基底无水的状态下施工。不允许水泥砂浆或混凝土在砌（浇）筑时被水冲洗淹没。基础可在以下3种情况下砌筑:干地基上砌筑圬工，排水砌筑圬工和混凝土封底再排水砌筑圬工.
1.干地基上砌筑圬工
2.排水砌筑圬工
3。水下混凝土封底再排水砌筑圬工
小结：
通过本单元的学习：
1、 应了解桥梁基础施工的重要性、一般形式、施工方法、施工准备
2、 重点掌握扩大基础施工方法
