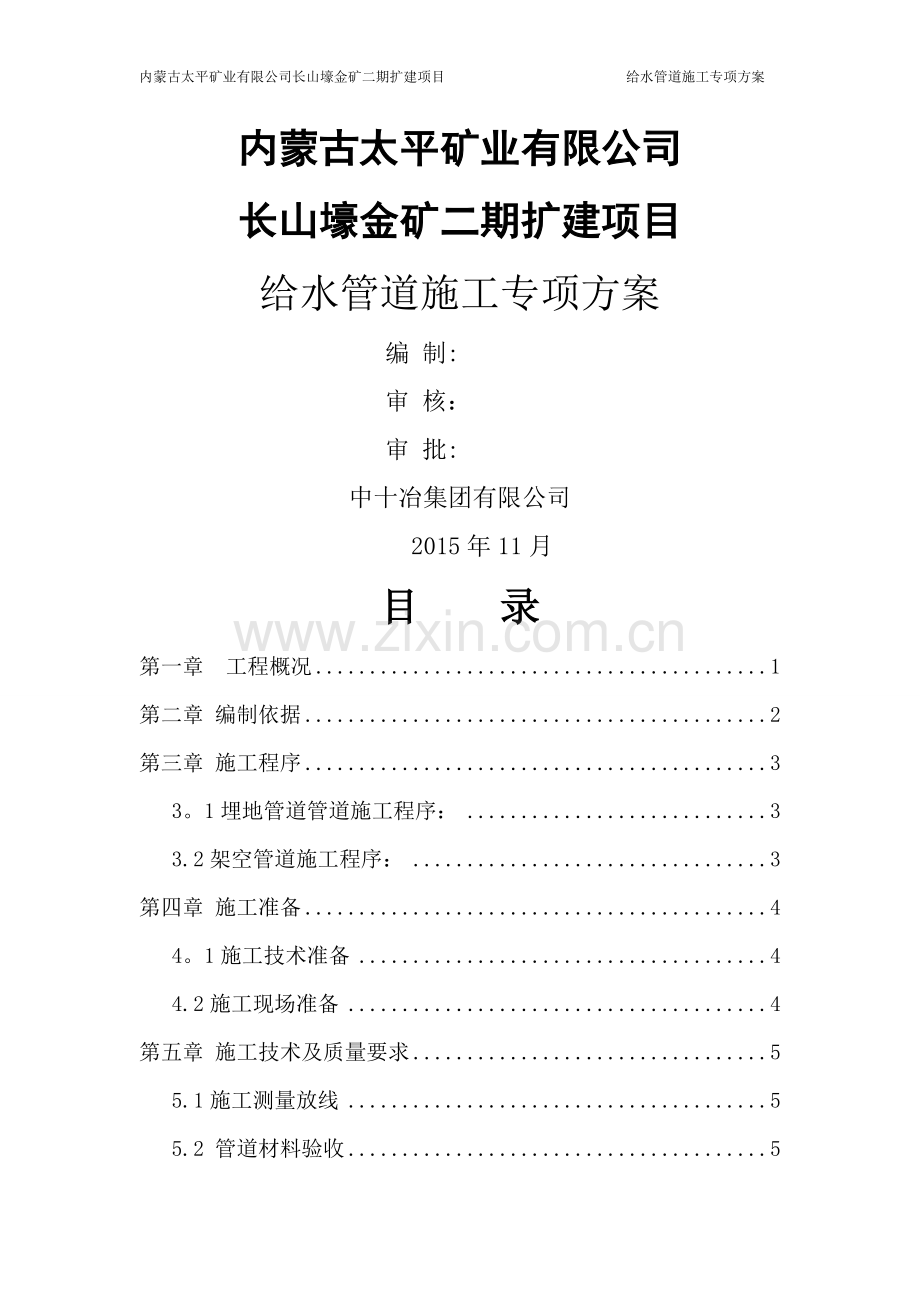

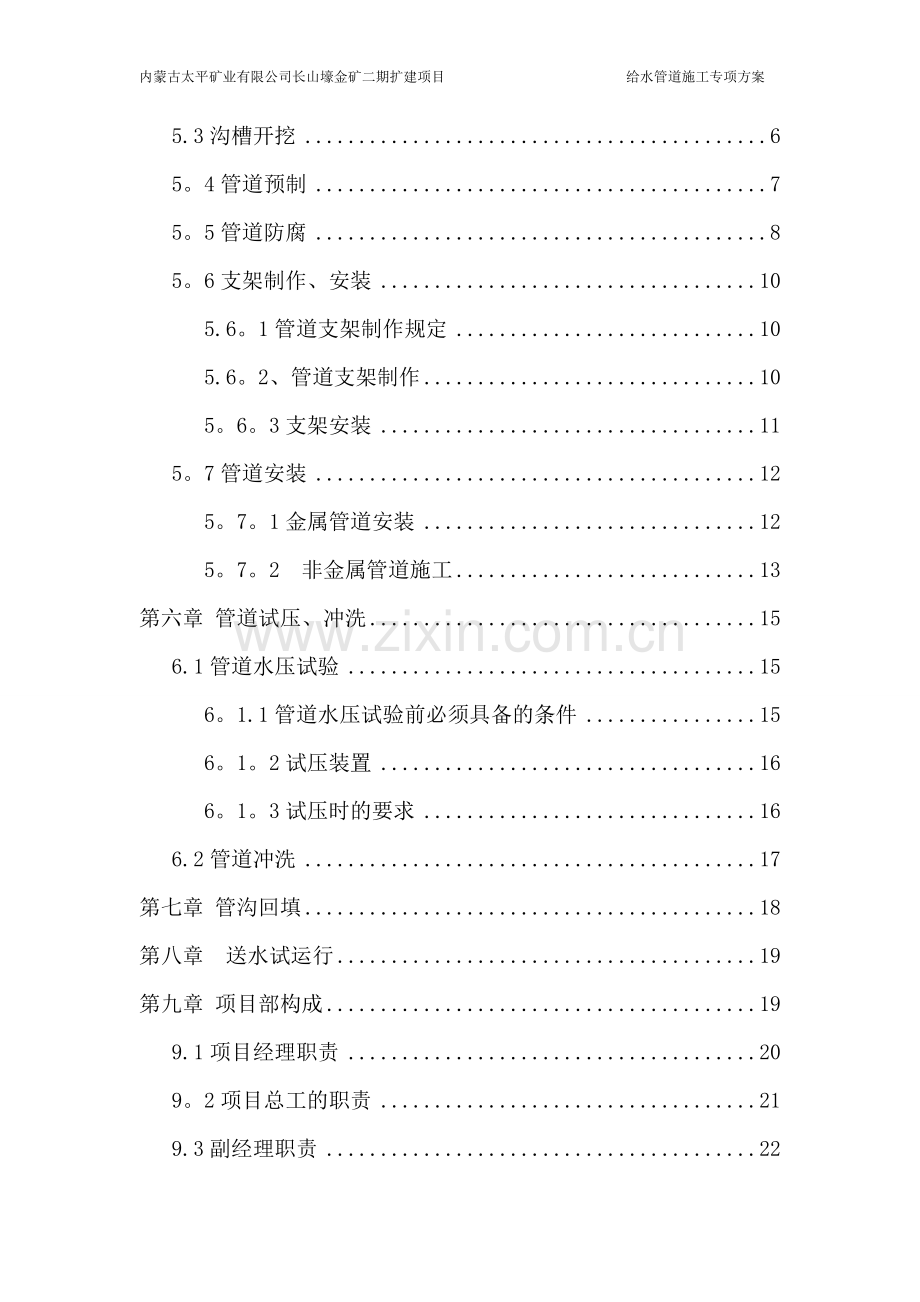

给水管道施工方案-(2).doc

内蒙古太平矿业有限公司长山壕金矿二期扩建项目 给水管道施工专项方案内蒙古太平矿业有限公司长山壕金矿二期扩建项目给水管道施工专项方案 编 制: 审 核： 审 批: 中十冶集团有限公司 2015年11月目 录第一章 工程概况1第二章 编制依据2第三章 施工程序33。1埋地管道管道施工程序：33.2架空管道施工程序：3第四章 施工准备44。1施工技术准备44.2施工现场准备4第五章 施工技术及质量要求55.1施工测量放线55.2 管道材料验收55.3沟槽开挖65。4管道预制75。5管道防腐85。6支架制作、安装105.6。1管道支架制作规定105.6。2、管道支架制作105。6。3支架安装115。7管道安装125。7。1金属管道安装125。7。2 非金属管道施工13第六章 管道试压、冲洗156.1管道水压试验156。1.1管道水压试验前必须具备的条件156。1。2试压装置166。1。3试压时的要求166.2管道冲洗17第七章 管沟回填18第八章 送水试运行19第九章 项目部构成199.1项目经理职责209。2项目总工的职责219.3副经理职责229.4施工技术科主要职责229。5经营科主要职责239。6材料供应科管理职责249.7办公室管理职责25第九章 安全技术措施27第十章 质量保证措施28第十一章 雨季施工措施30第十二章 施工计划31第十三章 劳动力配置计划33第十四章 主要工、机具及检验、测34量器具计划3411.1主要工、机具计划3411.2检验、测量器具配备表37附图：施工总平面布置图37第一章 工程概况本工程为内蒙古太平矿业有限公司长山壕金矿二期扩建项目,地处于乌拉特中旗新忽热苏木北10KM的浩尧尔忽洞地区，包括碎矿系统八个单项工程及外网系统。本方案主要包括碎矿系统成产给水及生活用水管道安装工序。管道由高位水池开始，分别敷设至锅炉房、装车仓、筛分车间、中细碎、储矿堆、粗碎站及格附属车间。其中,室外管道采用直埋方式,共1354米，室内采用架空安装，共3264米。成产水管采用焊接钢管，最大管径DN200,最小管径DN25,；生活水管采用PE管道，最大管径DE90，最小管径DE32.为保证施工质量，特此编制此施工方案.全厂给排水管道管材一览表:序号名称管径（mm）材质长度（m)备注1焊接钢管DN200Q235-B6832焊接钢管DN150Q235-B7273焊接钢管DN100Q235-B4224焊接钢管DN80Q235B7115 焊接钢管DN50Q235-B4226焊接钢管DN25Q235-B8677PE给水管DE90聚乙烯4358PE给水管DE50聚乙烯1489PE给水管DE32聚乙烯248第二章 编制依据（1） 给水排水管道工程施工及验收规范 GB5026897 (2) 建筑给排水及采暖工程施工质量验收规范 GB502422002 (3) 压力管道规范-工业管道 GBT20801-2006（3） 钢质管道聚乙烯胶粘带防腐层技术标准 SY/T041498（4) 现场设备、工业管道焊接工程施工及验收规范GB5023698(5) 内蒙古太平矿业有限公司长山壕金矿二期扩建项目工程招标文件。（6) 全厂给水施工图纸。第三章 施工程序3.1埋地管道管道施工程序：管道材料验收 管 道 预 制图纸会审 测 量 放 线 管 沟 开 挖 方案编制工机具准备 管 道 防 腐管 道 敷 设 管 道 安 装 沟 槽 验 收管 道 水 压 试 验 焊 口 防 腐 管 道 冲 洗 交 工 验 收 送 水 试 运 行 管 沟 回 填 3。2架空管道施工程序:管 道 预 制图 纸 会审 管道材料验收方案编制 支 架 制 作工机具准备 支 架 安 装管 道 防 腐 管 道 敷 设支 架 防 腐 管 道 安 装焊口 防 腐管 道 水 压 试 验 交 工 验 收 送 水 试 运 行 管 道 冲 洗 第四章 施工准备4。1施工技术准备4。1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位)图纸会审，并做好记录。4。1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。4。1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。4.2施工现场准备4.2。1地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点,尤其是相距交叉的管道应在交叉部位标注出高程和管径,在施工中应反复测量核实避免出现管线交叉相撞的情况。4.2。2按照施工总平面布置的要求堆放材料、摆放施工机具,布置管道预制场地、搭建临时设施.4.2。3施工机具准备齐全。4.2。4 施工现场的水、电、气、道路具备安装条件,各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下的施工措施,要将施工中的困难充分考虑到。第五章 施工技术及质量要求5.1施工测量放线5。1。1施工前，建设单位组织有关单位向施工单位进行现场交桩.5。1。2临时水准点和管道轴线控制桩设置牢固，易于观测，开槽铺设管道的沿线临时水准点，每200m设1个以上。5。1.3临时水准点，管道轴线控制桩,高程桩，应经过复核后方可使用并加以保护，施工过程中应经常校核，防止被破坏.5.1。4施工测量的允许偏差应满足下列要求 序号检查项目允许偏差1水准点测量高程闭分差20L (mm）2导线测量方位角闭合差40n (mm）3导线测量相对分差1/30004直接量测距两次较差1/5000注：1、L为水准测量闭合路线的长度（km）。 2、n为水准或导线测量的测站数。5.2 管道材料验收5。2.1管子、管件及阀门具有制造厂的合格证明书，并进行外观检查.管子上应有钢管的牌号、规格等印证或标牌,并对阀门及管道附件按设计要求核对规格型号、材质。5.2.2阀门检验：阀门安装前,应进行强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10，且不少于一个。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。阀门的壳体压力试验和密封试验必须用洁净水进行，并做好阀门试压记录。5。2。3法兰密封面应平整光滑，不得有毛刺及径向沟槽。凸凹面法兰应能自然嵌合.5.2。4石棉橡胶等非金属垫片应质地柔韧无老化变质或分层现象。 表面不应有折损皱纹等缺陷。5。3沟槽开挖5.3。1开槽准备：开槽前应仔细测量放线，明确开挖的宽度、坡度和深度；在建设单位的组织下了解管线走向上地下障碍物的情况并作出标示,对于不能完全确定的地下障碍物应找斟探部门仔细的核实.5。3.2开槽的原则：以机械开挖，人工清槽为主，机械开挖到管底设计深度以上200mm，然后人工清到设计标高，禁止扰动原土层，当多条管线并列行走时且间距较小可采用联合管沟开挖。 5。3.3管沟开挖采用机械开挖,铲宽为1000，开挖时应按照下图要求进行开挖，放坡由于施工线路处均为中密的碎石类土,施工季节为冬雨季，所以放坡系数采用1：0。75。 管沟横断面布置示意图： 施工作业带边界线施工作业带边界线线路轴线管沟6-8m20m5.3。4沟槽开挖的坡度根据土壤地区情况,地下水位及管沟的深度来确定，必要时沟槽还需进行支撑，以保证管道施工时不塌方不影响管道的下管工作。5。4管道预制5。4.1管道预制程序如下:检查连接组对坡口加工下料 5。4.2管道预制前，各小组应将流程图、平面布置图与现场实际情况进行核对,确定无误后再下料。5。4.3管径碳钢管一般用氧乙炔气割方式下料，管径DN32mm的碳钢管用机械法切割。PE管道采用弓锯进行下料。5.4。4切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。切口倾斜偏差不应大于管子外径的1，且不得超过3mm。5。4.5焊接管道的坡口加工形式及组对间隙见图51：坡口加工形式及组对间隙项次厚 度S坡 口名 称坡 口 形 式坡 口 尺 寸备 注间隙C钝边P坡口角度（)139V形坡口0201.5657521026V形坡口04026055。4。6管子、管件对接焊口的组对应做到内壁齐平，内壁错边量不宜超过壁厚的10%,且不应大于2mm。5.4.7管道预制应考虑运输和安装的方便,并留有调整活口。预制完毕的管段应将内部清理干净，封闭管口并编好标号妥善保管。5.4.8预制管道组合件应具有足够的刚性，不得产生永久性变形.5.4.9焊接方法选择：金属管道对焊全部采用手工氩弧焊打底,手工电弧焊盖面；5。4。10焊接技术要求5.4。10。1严格执行焊材的入库、保管、烘干（J422烘干温度150/h)、发放、回收制度.5。4。10.2焊条使用前必须按规定进行烘干、恒温，随用随取。5。4.10.3当施工现场环境出现以下任一情况时，应采取防护措施方可进行焊接。 a、雨、雪天； b、风速超过8m/s c、环境温度在5以下.当环境湿度超过90时,应停止进行焊接作业。5。5管道防腐钢管的防腐按图纸要求，采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐 施工工艺流程：管道除锈涂底漆第一遍面漆第二遍面漆缠玻璃丝布 面漆 面漆；5.5。1管道除锈涂底漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮。采用电动砂轮机人工除锈，其质量标准达到Sa2.5级。5。5.2管道防腐5.5。2.1管子表面除锈后涂底漆，之间时间间隔不超过8小时，涂底漆时，基面应干燥。底漆涂刷均匀、饱满，不得有凝块、起泡现象，管两端150250mm范围内不得涂刷。5。5.2，2底漆表干后涂刷面漆和包扎玻璃丝布，底漆和第一遍面漆涂刷的时间间隔不超过24小时。5。5.2.3环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm1212根/cm的玻璃丝布。面漆涂刷后立即包扎玻璃丝布,玻璃丝布的压边宽度为3040mm,接头搭接长度不小于100mm，各层搭接接头相互错开。玻璃丝布油浸透率达95以上，不得出现大于50mm*50mm的空白， 管端留出150250mm阶梯形搭茬。5。5.2。4管道接口处施工要在焊接试压合格后进行，新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密.5。5.2.5钢管外壁涂层机构:一底两面一布两面，干膜总厚度400m。5。5。2.6外防腐施工完毕后按设计要求或给水排水管道工程施工及验收规范中表4.3。11中相对应的要求进行质量检测。5.6支架制作、安装5.6。1管道支架制作规定5。6.1。1管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。5。6。1。2管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。5。6。1。3制作合格的支架成品应及时进行防腐处理，防腐层应完整,厚度均匀。5。6.1.4管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度.5.6。2、管道支架制作5。6。2.1该管道支架材料采用槽钢和角钢。5。6。2.2材料切割采用砂轮切割机切割。机械剪切切口质量应符合下列要求: （1)剪切线与号料线偏差不大于2mm; (2）断口处表面无裂纹，缺棱不大于1mm: （3)型钢端面剪切斜度不大于2mm.5.6。2。3支架钻孔采用台钻打孔。钻空前要按翻样图在下好的型钢上划十字线，并在交点上打样冲眼，然后钻孔，钻孔要一次钻透，钻后要用锉刀将毛边锉平。5。6。2。4支架除锈采用电动砂轮机除锈。5.6。2.5支架组对焊接成型.要先划出定位线，组对时先点焊，经复查合格后再进行满焊，焊接质量必须符合焊接质量标准，焊缝高度必须达到，不得有夹渣、裂纹、未焊透等。5.6.2。6支架防腐涂刷朱丹红防锈漆底漆一遍,面漆两遍。5。6。3支架安装5。6。3.1管架应按图纸所示位置正确安装，并与管子施工同步进行，固定支架应按设计文件要求安装，并应在补偿器预拉伸之前固定。5。6.3.2管道安装时，应及时固定和调整支、吊架.支、吊架位置应准确,安装应平整牢固，与管子接触应紧密。5。6。3.3 支架安装采用膨胀螺栓固定，采用冲击钻在土建建筑物上打孔.5.6。3。4钢管横管支架的最大间距应按下表确定：公称管径（cm)15202532405070支架最大间距(m)保温管1。5222。5334不保温管2.533。544。556公称管径(cm）80100125150200250300支架最大间距（m）保温管44.556788.5不保温管66.5789.511125.7管道安装5。7。1金属管道安装5.7.1.1采用10t载重汽车将管道从材料库运输至管道安装地点。5.7.1.2管道安装前检查防腐层有无破损情况，否则及时修补；管节应逐根测量、编号，宜选用管径相应最小的管节组对对接。5.7.1.3管道安装前前再次测量确认沟底的标高、坡度，管基质量，以及管道支架安装情况，并标准出管道安装中轴线，打出定位中心桩.5.7。1。4管道吊装采用软质吊带或在钢丝绳强外套软管等可靠的吊装索具，防止将防腐层破坏。埋地管道采用16t汽车吊吊装,室内架空管道采用手拉葫芦吊装。5。7.1.5管道组对时可用龙门吊和卡具配合组对,管道定位时每根管子必须按中心线找直对中，已稳固好管段的坡度用水准仪进行检查是否准确，管底与管基或支架必须贴合紧密，并用U型卡进行固定。5。7.1.6管道上安装阀门必须经压力试验合格,压力管道上采用的闸阀安装前应进行启闭检验,并宜进行解体检验;管道上安装的法兰面与管中心线垂直，接口的两片法兰面相互平行，螺栓应自由的穿过两片法兰的螺栓孔，螺栓安装方向一致,螺母应对称紧固，紧固好的螺栓应露出螺母之外。法兰埋入土中时应采取防腐措施。5.7.1。7钢管对口检查合格后可以进行点焊，点焊采用与接口相同的焊接材料，点焊时对称施焊，厚度与第一层焊接厚度一致，钢管的纵向焊缝与螺旋焊缝处不得点焊。点焊长度不得少于5060mm，环向点焊不得少于5处。5。7。1.8组合钢管固定口焊接及两管段间的闭合焊接,应在无阳光直照和气温较低时施焊；与法兰接口两侧相邻的第一至第二个刚性接口或焊接接口,待法兰螺栓紧固后方可施工。5。7.1。9管道连接完，水压试验前对焊缝进行外观检查，焊缝的外观质量见下表。焊缝的外观质量 检查项目技术要求外观不得有熔化金属流到焊缝未熔化的母材上,焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷，表面光顺，均匀，焊道与母材应平缓过渡宽度应焊出坡口边缘2-3mm表面余高应小于或等于1+0。2倍坡口边缘宽度,且不应大于4mm咬边深度应小于或等于0。5mm,焊缝两侧咬边总长不得超过焊缝长度的10,且连续长度不应大于100mm错边应小于或等于0.2t,且不应大于2mm（t为壁厚mm）未焊满不允许钢管安装允许偏差 检查项目允许偏差（无压力管道）允许偏差（压力管道）轴线位置1530高程10205.7.2 非金属管道施工5。7。2。1 PE塑料给水管管道采用63-200二环手摇对接焊机热熔连接。5.7.2。2 PE给水管道焊接技术要求： (1）组对前清理干净管口表面的污物。 （2） 用焊机夹具夹紧管材，夹具和焊接端面保留适当的焊接距离. （3）利用夹具调整管材同心度，以及校正管材不圆度. （4)铣削焊接面，使焊接端面光洁并与轴线垂直。对接端面间隙0。3mm。 （5）按照焊接工艺规定的参数完成熔接。 （6） 对连接接头的对正性进行检验,比例100%。标准：CJJ63-2008 5。2.4。 （7） 对连接接头翻边的对称性进行检验,比例100%.标准：CJJ63-2008 5。2。4。 （8） 对连接接头翻边进行切除检验，比例10%。标准:CJJ63-2008 5。2.4。 5.7。2.3焊接焊接工艺流程如下：检查管材并清理管端紧固管材铣刀铣削管端检查管端错位和间隙加热管材并观察最小卷边高度管材熔接并冷却至规定时间取出管材。5.7.2.3。1核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤, 如伤痕深度超过管材壁厚的10% ，应进行局部切除后方可使用；5。7.2.3。2用软纸或布蘸酒精清除两管端的油污或异物；5。7.3。3将欲焊接的管材置于机架卡瓦内， 使两端伸出的长度相当(在不影响铣削和加热的情况下尽可能短，宜保持2030mm） ，管材机架以外的部分用支撑物托起， 使管材轴线与机架中心线处于同一高度， 然后用卡瓦紧固好；5。7.2.3。4置入铣刀， 先打开铣刀电源开关， 然后再合拢管材两端, 并加以适当的压力， 直到两端有连续的切屑出现后（切屑厚度为0。510mm，通过调节铣刀片的高度可调节切屑厚度） ， 撤掉压力， 略等片刻,再退开活动架， 关闭铣刀电源；5.7.2.3。5取出铣刀, 合拢两管端， 检查两端对齐情况(管材两端的错位量不能超过壁厚的10 ， 通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0。3mm（de225mm以下)、0。5mm(de225mm400mm)、1mm（de400mm以上）,如不满足要求，应在此铣削，直到满足要求。5。7。2。3。6加热板温度达到设定值后，放入机架，施加规定的压力,直到两边最小卷边达到规定高度时，压力减小到规定值(管端两面与加热板之间刚好保持接触，进行吸热)，时间达到后，松开活动架，迅速取出加热板,然后合拢两管端,其切换时间尽量缩短，冷却到规定时间后，卸压，松开卡瓦，取出连接完成的管材.5.7.2。3。7管道组对连接完成后，放入管沟或者采用手动葫芦吊装在支架上，并进行固定.第六章 管道试压、冲洗6.1管道水压试验管道试压是管道工程中不可忽视的一个环节，管道试压常采用水压试验.根据场地实际条件,可利用的试压水源，组成管道系统的配件和附件（阀门、井室）的数量,管道各部位的高差情况等条件决定试压的长度6。1。1管道水压试验前必须具备的条件6.1.1.1水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查. 6.1.1.2对管道的排气系统（排气阀)进行检查和落实。6。1。1.3落实水源、试压设备、放水及量测设备是否准备妥当和齐全，工作状况是否良好。6.1。1。4准备试压的管段其管顶以上的回填土的厚度应不少于0。5M。（接口处不填）6。1。1。5试压管段的所有敞口应堵严，不能有漏水现象。6。1。1。6试压管段不得采用闸阀作试压堵板。6.1.2试压装置6。1.2。1压力表：弹簧压力表的精度不能低于1.5级,即压力表最大允许误差不超过最高刻度的1.5。最大量程应为试验压力的1。5倍。为方便读数，表壳的公称直径不应小于150mm。且在使用前应校正。6。1.2.2加压泵：采用多级离心泵。6.1.2.3加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。6.1.2。4试压堵板：堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。合格试压技术文件编制工序交接和质量检验试压作业技术交底和安全技术措施交底压力管道试压系统连接试压前共检升压漏点修补系统稳压共检试压系统拆除试压资料签证泄压排放管道压力试验流程图6。1。3试压时的要求6.1.3。1管道实验压力为管道特性压力+2Mpa。6。1.3.2管道充水：管道试压前3天，向试压管道充水，充水时水自管道低端流入,并打开排气阀，当充水至排出的水流中不带气泡且水流连续时,关闭排气阀，停止充水。试压前管道充水浸泡的时间不少于48小时。6.1.3。3升压：水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当且仅当确定管道内的气体排尽后，才能进行水压试验。出现下列3种情况表明管道内的气体未排干净，应继续排气：A、升压时，水泵不断充水，但升压很慢；B、升压时，压力表指针摆动幅度很大且读数不稳定；C、当升压至80时，停止升压，打开放水阀门，水柱中有“突突的声响并喷出许多气泡.升压时要分级升压，每次以0。2Mpa为一级，每升一级检查后背、管身及接口,当确定无异常后，才能继续升压.水压试验时，后背顶撑和管道两端严禁站人。水压试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作出标记,卸压后才能修补.6。1。4水压试验的要求和标准6.1.4。1在整个试压期间，不论管段有多长，压力下降值不超过0。3Mpa。6.1。4.2在实验压力下，管段不得出现裂缝、变色、渗漏等现象.6。2管道冲洗6.2。1管网的冲洗应在强度试验合格后分段进行,应先地下，后地上，其顺序：配水干管 配水管 配水支管. 6。2.2冲洗前，应对系统的仪表采取保护措施,止回阀和报警阀等应拆除，在其结束后及时复位,对管道的支架，吊架进行检查，必要时应采取加固措施。6。2。3对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段应进行清理，冲洗直径100mm以上的管道时，应对其死角和底部进行敲打,但不得损伤管道。6.2。4水压试验和冲洗应用生活用水进行,冲洗时,排水管道的截面不得小于被冲洗管道截面的60，水流速度应大于3m/s，其流量应大于设计流量,冲洗时应连续进行,当出水口的颜色透明度与入口一致时方可结束，水流和方向应与其工作方向一致，冲洗结束后，应将管内的水排清，并按规范填写记录卡。第七章 管沟回填7。1管沟回填的一般原则：各种隐蔽工程检查合格,包括管道坐标、标高坡度、管基强度复测合格并经工程监理确认，施工记录齐全；压力管道在水压试验前,除接口外管道两侧及管顶以上500mm应予回填；无压管道的沟槽应在闭水试验合格后回填。7。2回填质量要求：管顶500mm以下的回填土应为细粒土，不得含有机物、冻土及大于500mm的硅、石等硬物。7.3沟槽回填前清除槽内的杂物，保证沟槽内不得有积水，井点降水应将水位保持在槽底以下0.5m；回填土从管道两侧均匀对称倒入，管顶500mm以下回填土采用木夯分层轻压夯实,管顶500mm以上部分可采用蛙式夯，压路机等机械工具结合起来进行夯压。7.4管道两侧回填土的压实度应满足：对钢管道，其压实度不小于95%;沟槽位于路基范围以内，其管顶以上250mm范围内回填土表层的压实度不小于87，其它部位回填土的压实度符合规范规定。沟槽位于路基以外,其管顶以上高为500mm应松填，其压实度不大于85，其余部位不小于90。7。5管道试压及试水合格,接口防腐完毕后,可进行回填。第八章 送水试运行 管道安装合格后,从高位水池放水，经管网系统,送至各个用水点，由各分支阀门调节，保证各用水点水压满足生产及生活应用，则系统调试合格。第九章 项目部构成根据本工程特点，结合现场实际，成立现场项目经理部，按项目法组织施工和管理，成立以项目经理、项目总工为首的责任实体,对工程的领导、决策、指挥、协调、控制等事宜进行管理，对工程的进度、成本、质量、安全和现场文明等负全部责任。项目经理部由公司总部授权管理,按照企业项目管理模式，依据GB/T0190012000idt ISO9001：2000质量管理体系要求、GB/T24001-2004idt ISO14001:2004环境管理体系要求及使用指南和GB/T280012001职业健康安全管理体系规范标准模式建立的质量保证体系来运作,形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，执行公司颁布的项目管理制度、质量环境职业健康安全手册及程序文件.根据机构图，项目经理部建立岗位制，明确分工职责,落实施工责任，各岗位各行其职。9。1项目经理职责9。1.1作为公司授权代表，全权履行合同职责，是本项目我公司的承包商代表,代表我公司在整个工程活动中接受业主及监理工程师的指令；在授权范围内负责与公司管理部室及各专业队、业主、监理工程师等的协调,解决工程中出现的问题。9。1。2按照“项目经理责任书”的要求履行责任和义务；协助公司进行项目的检查鉴定和评奖申报；发现和处理突发事件。9。1.3根据工程特点经授权组建项目部，确定项目管理模式,规定部门职责和管理人员分工。9.1。4全面负责工程的进度、质量、安全、成本、效益、服务和现场文明施工，建立质量管理体系和安全管理体系并组织实施；组织好各作业队、各部门全面施工生产,实现合同目标，创优质、铸精品。9。1。5组织编制项目管理实施规划，对进入现场的生产要素进行优化配置和动态管理。9。1.6参与工程竣工验收，准备结算资料和分析总结，接受审计；处理项目部的善后工作.9.1。7严格财经制度,加强财务、预算管理，正确处理国家、企业、集体、个人四者之间的利益关系。9.1。8对工程项目有经营决策和生产指挥权，对凡进入现场的人、财、物有统一调配使用权.9.1.9在与有关部门协商的基础上,有聘任项目管理班子成员和施工班组的权力.9.1.10有对项目管理班子及施工班组的工资、奖金的分配权,以及按合同的有关规定对工地职工辞退、奖惩权。9。1。11承担履行合同规定的质量、工期、文明施工等要求。9.2项目总工的职责9。2.1负责贯彻执行国家的技术法规、标准和上级的技术决定、制度以及施工项目的技术管理制度。9.2。2组织有关人员熟悉图纸及招标文件等技术文件,对图纸及施工中出现的问题，及时与设计单位、建设单位及监理部门协商解决，并及时办理文字洽商手续。9.2.3组织施工方案的编制，待上级审批后向有关人员贯彻落实，并定期检查施工方案的实施情况.9.2。4经常检查工程技术档案资料的管理情况。9。2.5监督检查施工记录、材料试验记录及施工试验记录，看是否符合规范及有关规定，对可能出现的问题及时采取解决措施。9.2。6组织参加接到工程后的第一次设计交底，并做好对各专业交叉较多、设计要求较高的复杂部位的交底。9。2.7工程竣工后，组织项目技术人员绘制竣工图,编写施工总结报告。9.2.8监督隐、预检的实施和执行情况，要求此项工作按部位及时、真实、认真的完成。9.2。9处理项目工程质量缺陷，发生质量事故应以书面形式及时在主任工程师领导下具体处理本工程质量问题。9。2。10开展新技术推广工作，针对施工项目中所涉及到的新工艺、新技术、新材料，根据设计要求和使用功能要求，认真研究,反复推敲，必要时应放实样或模拟试验,从而掌握新工艺、新技术、新材料的做法,解决施工技术难题。9.2。11组织开展技术培训、学习，总结交流技术经验.对于技术要求复杂的项目，应组织参观学习和技术培训，并编制工艺流程。9。3副经理职责9。3。1组织编制工程项目施工组织设计，包括工程进度计划和技术方案。制订安全生产和保证质量措施，并组织实施。9。3。2根据公司年（季）度施工生产计划，组织编制季（月）度施工计划，包括劳动力、材料、构件和机械设备的使用计划.据此与有关部门签订供需和租赁合同，并严格履行。9。3.3科学组织和管理进入项目工地的人、财、物资源,做好人力、物力和机械设备的调配与供应，及时解决施工中出现的问题。9。3.4组织制定项目经理部各类管理人员的职责权限和各项管理制度.9。4施工技术科主要职责9.4.1施工技术科是项目经理部的施工管理部门，其职能范围包括施工管理、技术管理、质量管理、安全管理.9。4.2全面贯彻执行国家有关基本建设的方针、政策、法律、条令、遵守公司的各项规章制度。9。4。3实行目标管理,做好施工规划，处理好劳动力、材料、机具与时间、空间的关系，使施工均衡、有序地进行，实行工程项目的进度、质量、安全及现场管理等各项目标。9。4.4做好施工项目实施阶段的进度控制、质量控制、安全控制、现场控制.9。4。5做好劳动力、材料、机械等生产要素的现场管理工作。9.4。6实行计划管理，落实施工进度计划，做好施工调度工作。9.4.7加强技术管理，执行标准与技术规程,做好施工工艺管理、技术检验、技术核定、技术检查、技术推广及资料管理等工作。9。4.8贯彻ISO9001：2000标准，开展全面质量管理活动。9。4.9加强安全管理,保证安全生产。9.5经营科主要职责9。5.1经营科是项目经理部的经营管理部门，其职能范围包括合同管理、经营计划、预算、结算、成本管理。9.5.2编制工程量计算书、工料分析表、单价估价表、施工图预算、材料计划等经济文件.9.5。3实行计划管理，编制经营计划、成本计划。9。5.4做好施工过程的成本控制。9.5.5广泛进行调查研究，摸清市场价格，为项目经理经营决策提供依据。9。5。6统计工程量,按月编制进度结算书,办理进度结算;工程完工后，编制工程决算书,办理竣工决算。9.5。7签订承包合同，办理工程结算,控制人工费用。9.5.8进行成本核算工作，做出成本分析报告。9。5.9同公司相关部门保持联系，接受指导，及时递交报表.9.6材料供应科管理职责9。6.1供应科是项目经理部的材料管理部门,其职能范围包括物资采购、设备租赁、运输及现场管理.9.6.2执行公司有关物资管理专业的各项规章制度.9.6。3实行材料的计划管理,按工程进度表所需及时组织材料入场。9。6。4签订采购合同，进行物资采购。货比三家，比质比价,减少采购中间环节，降低采购成本。9.6。5按施工平面布置图的要求进行材料堆放和入库.9。6.6做好材料的现场管理,根据工程所需限额发料，不合格的材料不能进场。9。6.7按工程所需租赁机械设备并组织入场.9。6.8做好材料、机械的账务管理，建立各种专业台帐。9。6。9按项目部统一要求及时进行材料核算工作。9。7办公室管理职责9.7.1项目办公室是项目经理的日常办事机构,负责项目经理指令的传达、落实、检查。9。7.2负责会议的组织工作，做好会议记录.9。7。3进行项目部日常事务管理，搞好来客接待工作。9.7。4处理好同社会有关部门的公共关系，办理各种要求的事项；同企业有关部门保持联系,及时沟通。9。7。5做好后勤管理工作,安排好项目部工作人员的生活，为项目部工作人员提供工作及生活条件.9。7。6做好文件资料的管理工作。9.7。7做好各部门的协调工作。33项目管理组织机构图后勤人员办公室人员财务人员预 算 员试 验 员设 备 员材 料 员资 料 员施 工 员质 量 员安 全 员技术员 管道安装一队管道安装二队队土建施工一队施工技术科经营科材料供应科办公室项目总工施工副经理项目经理第九章 安全技术措施9.1所有参与施工的人员应进行入场安全教育,了解公司的安全管理制度,熟悉施工现场的作业环境，签字.9.2项目部针对专业作业情况制定安全管理措施，编制出应急预案,组织相关人员学习，落实各种安全劳保用品，技措施准备情况,以保证各种安全管理的措施落实到位。9。3施工人员入场作业必须穿戴好劳保用品。9。4土方开挖后应及时的加支撑，开挖时按要求放坡，开挖拉走禁止在沟边放大量的土方，回填的土方应按规范要求堆到距沟边0.5米以外。9。5开挖后的沟槽边应设置护栏，夜间设警示灯。9。6管道堆放要合理，禁止在沟沿堆管，安装后的管道要及时的封口,管沟内有人施工时，沟上面应有监护人.9。7安全管理体系
