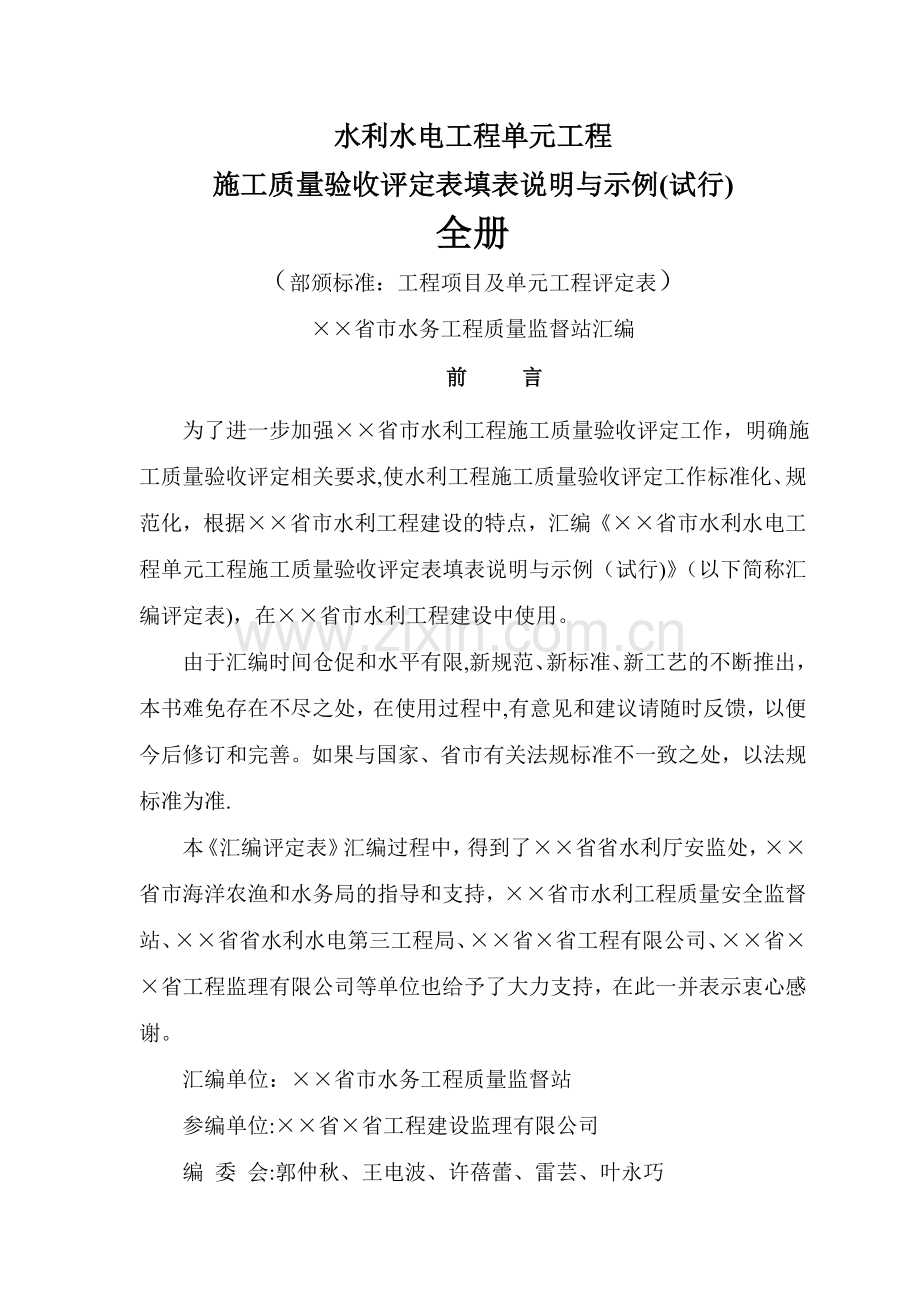

水利水电工程单元工程
施工质量验收评定表填表说明与示例(试行)
全册
（部颁标准：工程项目及单元工程评定表）
××省市水务工程质量监督站汇编
前 言
为了进一步加强××省市水利工程施工质量验收评定工作，明确施工质量验收评定相关要求,使水利工程施工质量验收评定工作标准化、规范化，根据××省市水利工程建设的特点，汇编《××省市水利水电工程单元工程施工质量验收评定表填表说明与示例（试行)》（以下简称汇编评定表)，在××省市水利工程建设中使用。
由于汇编时间仓促和水平有限,新规范、新标准、新工艺的不断推出，本书难免存在不尽之处，在使用过程中,有意见和建议请随时反馈，以便今后修订和完善。如果与国家、省市有关法规标准不一致之处，以法规标准为准.
本《汇编评定表》汇编过程中，得到了××省省水利厅安监处，××省市海洋农渔和水务局的指导和支持，××省市水利工程质量安全监督站、××省省水利水电第三工程局、××省×省工程有限公司、××省××省工程监理有限公司等单位也给予了大力支持，在此一并表示衷心感谢。
汇编单位：××省市水务工程质量监督站
参编单位:××省×省工程建设监理有限公司
编 委 会:郭仲秋、王电波、许蓓蕾、雷芸、叶永巧
编写人员:叶永巧、谢利监、吕汉增、黄敏能、杨水深、梁佩华
莫华、韦家庆、谢貞博、蒲蜀君、段仲锋、王玉彬
反馈意见请寄：××省市水务工程质量监督站
地址:
邮编:
电子邮箱：
汇 编 说 明
为了规范××省市水利水电工程单元工程施工质量验收评定，根据《水利水电工程施工质量检验与评定规程》SL176—2007、《水利水电建设工程验收规程》SL223—2008、《水利水电工程单元工程施工质量验收评定标准-土石方工程》（SL631-2012)、《水利水电工程单元工程施工质量验收评定标准—混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》（SL633—2012)、《水利水电工程单元工程施工质量验收评定标准—堤防工程》(SL634-2012)、《水利水电工程单元工程施工质量验收评定标准—水工金属结构安装工程》(SL635—2012）、《水利水电工程单元工程施工质量验收评定标准—水轮发电机组安装工程》（SL636—2012）、《水利水电工程单元工程施工质量验收评定标准—水力机械辅助设备系统安装工程》（SL637—2012）(以下简称“七项标准"）及相关规范、规程要求,我站根据××省市水利工程的特点，结合××省市近年来水利水电工程施工实例，按照“七项标准"的分类,筛选出“七项标准”中××省市水利水电工程中常用到的单元工程施工质量评定表及《水利水电工程施工质量检验与评定规程》SL176—2007规定的工程项目施工质量评定表，汇编××省市水利水电工程单元工程施工质量验收评定表(试行）(第一册）。
全书采用了填表说明、《工程项目及单元工程施工质量评定表》原表、例表的编排,将例表中填写的具体内容和原表在字体给予了区别，对填表说明进行了分类,将各评定表都应遵守的规定，列入“汇编填表基本规定”；在各单元工程施工质量评定表前增设了各专业填表说明；并按“七项标准”列出了单元工程划分及工程质量标准。
全书共分7个部分，共251个表格。
第一部分：工程项目施工质量验收评定表（10个)
第二部分：土石方工程单元工程施工质量验收评定表(33个）
第三部分:混凝土工程单元工程施工质量验收评定表（31个）
第四部分：地基处理与基础工程单元工程施工质量验收评定表（43个)
第五部分：堤防工程单元工程施工质量验收评定表(45个）
第六部分：水工金属结构安装工程单元工程施工质量验收评定表（44个）
第七部分：水力机械辅助设备系统安装工程单元工程施工质量验收评定表（45个）
编者
汇 编 填 表 基 本 规 定
《××省市水利工程单元工程施工质量验收评定表（第一册）汇编》是施工质量检验与评定的基础资料。也是进行工程维修和事故处理的重要参考。《水利水电工程施工质量检验与评定规程》SL176-2007规定，《评定表》是水利水电工程验收的备查资料。《水利基本建设项目（工程)档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存.因此，对《评定表》的填写，作如下基本规定:
1.单元(工序）工程完工后，应及时评定其质量等级,并按现场检验结果，如实填写《评定表》.现场检验应遵守随机布点和监理工程师现场指定区位相结合的原则.
2.《评定表》应使用蓝色或黑色墨水钢笔填写,不得使用圆珠笔、铅笔填写。可用电脑打印，但字样应与评定表原来字样有所区别.
3.文字.应按国务院颁布的简化汉字书写。字迹应工整、清晰.
4。数字和单位。数字使用阿拉伯数字(1、2、3、……、9、0）。单位使用国家法定计量单位,并以规定的符号表示(如Mpa、m、m3、t……）。
5.合格率.用百分数表示,小数点后保留一位。如果恰为整数，则小数点后以0表示。例：95.0％.
6.改错。将错误用斜线划掉，再在其右上方填写正确的文字(或数字)，禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法.
例：…。.表面有裂缝纹，抗压强度25.323.3Mpa
7.表头填写。①单位工程、分部工程名称，按项目划分确定的名称填写.②单元工程名称、部位：填写该单元名称(中文名称或编号)、部位可用桩号、高程等表示。③施工单位:填写与项目法人（建设单位）签订承包合同的施工单位全称.④单元工程量：填写本单元主要工程量。⑤施工日期、评定日期:年—填写4位数，月—填写实际月份（1～12月)，日—填写实际日期（1~31日）.
8。质量标准中，凡有“符合设计要求"者,应注明设计具体要求(如内容较多，可附页说明）、凡有“符合规范要求”者,应标出所执行的规范名称及编号,以及章、节、条.
9。检验记录。表中检验记录都应有现场施工检验记录为依据，并及时整理备查。文字记录应真实、准确、简练.数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10。设计值按施工图填写。实测值填写实际检测数据，而不是偏差值.当实测数据多时，可填写实测组数、实测值范围（最小值～最大值)、合格数,但实测值应作表格附件备查。
11。《评定表》中列出的某些项目，如实际工程无该项内容，应在相应检验栏用斜线“/”表示。
12。 工序和单元工程验收评定应具备的条件、验收评定程序、应提供的资料等,应符合水利行业标准SL631—2012~SL637—2012的规定。
13.《评定表》从表头至自评意见栏均由施工单位填写，单元工程质量等级由监理复核评定.如对施工单位填写的质量检验资料有不同意见，可写入监理单位复核意见栏内,并填写出正确的等级。如有建设单位意见栏，由负责该项目的专业工程师复核质量等级并签字.
14.单元（工序）工程表尾填写.
（1）施工单位由负责终验的人员签字。
（2)监理单位，由负责该项目的监理工程师复核质量等级并签字.
（3）建设单位,如有建设单位意见栏,由负责该项目的专业工程师复核质量等级并签字。
（4)表尾所有签字人员，必须由本人按照身份证上的姓名签字,不得使用化名,也不得由其他人代为签名。签名时应填写填表日期。
15.表尾填写:××单位是指具有法人资格单位的现场派出机构，除了第一部分工程项目施工质量验收评定表中“表G—2单位工程施工质量评定表”、 “ 表G—4工程项目施工质量评定表"加盖单位公章外，其他评定表加盖该单位的现场派出机构的公章。
第一部分
工程项目施工质量验收评定表
(共10个表）
目 录
序号
评定表编码
评定表名称
页码
1
表A。2。1
水工建筑物外观质量评定表
9
2
表A。3。1—1
堤防工程外观质量评定表
16
3
表A。3。1-1—1
堤防工程外部尺寸质量检测表
23
4
表A.4.1-1
明（暗）渠工程外观质量评定表
27
5
表A.4。2—1
引水（渠道）建筑物工程外观质量评定表
34
6
表A。5。2
水利水电工程房屋建筑工程外观质量评定表
41
7
表G-1
分部工程施工质量评定表
47
8
表G—2
单位工程施工质量评定表
52
9
表G—3
单位工程施工质量检验与评定资料核查表
56
10
表G—4
工程项目施工质量评定表
61
表A。2。1 水工建筑物外观质量评定表
填表说明
填表时必须遵守“汇编填表基本规定”，并符合以下要求.
1。本表用于枢纽工程中水工建筑物工程外观质量评定。项目法人应在主体工程开工初期,组织监理、设计、施工等单位，根据工程特点（工程等级及使用情况）和相关技术标准，提出表A. 2。1所列各项目的质量标准,报工程质量监督机构确认后执行。
2。单位工程完工后，项目法人应组织监理、设计、施工及工程运行管理等单位组成工程外观质量评定组,现场进行工程外观质量检验评定，并将评定结论报工程质量监督机构核定.参加工程外观质量评定的人员应具有工程师以上技术职称或相应执业资格.评定组人数不少于5人，大型工程不宜少于7人.
3。外观质量评定表由工程外观质量评定组根据现场检查、 检测结果填写.
4。检查、检测项目经工程外观质量评定组全面检查后，抽测25%，且各项不少于10点。
5。各项目工程外观质量评定等级分为四级，各级标准得分见表A。 2. 3.
表A。2.3外观质量等级与标准得分
评家等级
检测项目测点合格率（％）
各项评定得分
一级
100
该项标准分
二级
90。0～99.9
该项标准分×90%
三级
70。0～89.9
该项标准分×70%
四级
＜70.0
0
其下方的百分数为相应于所得标准分的百分数。每项评定得分按下式计算：
各项评定得分=该项标准分×该项得分百分率
评定得分小数点后保留一位,并填写在相应级别栏内.本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91。7%,评为二级.本项标准分为12分，二级得分百分率为90%,因此，项次1得分为12×90％=10。8分,填写在项次1对应的二级处。项次2轮廓线顺直，共检测10次，全部合格,合格率100％，评为一级。该项标准分为10分,一级得分百分率为100%,因此项次2得分为10×100%=10分，将其填写在项次2相应的一级处。余此类推。
6.检查项目（见表A. 2。1中项次6、7、12、17、18、20～ 27）由工程外观质量评定组根据现场检查结果共同讨论决定其质量等级。
7。表中第13项混凝土表面缺陷指混凝土表面的蜂窝、麻面、挂帘、裙边、小于3cm的错台、局部凹凸及表面裂缝等.如无上述缺陷，该项得分率为100％，缺陷面积超过总面积5%者，该项得分为0。
8。表中带括号的标准分为工作量大时的标准分.填表时，须将不执行的分数用“/”划掉，如本例项次9、10、14、18、22中均划掉了不执行的分数.
9。合计应得分是实际评定各项标准分之和（本例为1～7，9～16,18～20，22等项标准分之和为118分）,实得分是各项实际得分之和,本例为104。3分.得分率=实得分/应得分×100％,小数点后保留一位.本例外观质量得分率=104。3/118×100％=88。4%.
10.表尾由各单位参加工程外观质量评定的人员签名（施工单位1人。如本工程由分包单位施工,则总包单位、分包单位各派1人参加。项目法人、监理、设计各派1～2人.工程运行管理单位1人)。
11。工程外观质量评定结论由项目法人报工程质量监督机构核定。
表A。2。1水工建筑物外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期
年月日
项次
项目
标准分（分)
评定得分（分）
备注
一级
100％
二级
90％
三级
70%
四级
0
1
建筑物外部尺寸
12

2
轮廓线
10

3
表面平整度
10

4
立面垂直度
10

5
大角方正
5

6
曲面与平面联结
9

7
扭面与平面联结
9

8
马道及排水沟
3（4）

9
梯步
2（3）

10
栏杆
2（3)

11
扶梯
2

12
闸坝灯饰
2

13
混凝土表面缺陷情况
10

14
表面钢筋割除
2(4)

15
砌体勾缝
宽度均匀、平整
4

16
坚、横缝平直
4

17
浆砌卵石露头情况
8

18
变形缝
3(4)

19
启闭平台梁、柱、排架
5

20
建筑物表面
10

21
升压变电工程围墙（栏栅)、杆、架、塔、柱
5

表A。2。1（续)
单位工程名称

施工单位

主要工程量

评定日期
年 月 日
项次
项 目
标准分（分）
评定得分(分）
备注
一级
100％
二级
90％
三级
70%
四级
0
22
水工金属结构外表面
6（7）

23
电站盘柜
7

24
电缆线路敷设
4（5）

25
电站油气、水、管路
3（4)

26
厂区道路及排水沟
4

27
厂区绿化
8

合 计
应得 分， 实得 分， 得分率 %
外
观
质
量
评
定
组
成
员
单位
单位名称
职称
签名
项目法人

监理

设计

施工

运行管理

工程质量监督机构
核定意见：
核定人:（签名)加盖公章
年 月 日
注：量大时，标准分采用括号内数值.
表A.2.1水工建筑物外观质量评定表（例表）
单位工程名称
泄水闸工程
施工单位
中国水利水电第×工程局
主要工程量
混凝土2560m3
评定日期
×年×月×日
项次
项目
标准分（分)
评定得分(分）
备注
一级
100％
二级
90％
三级
70％
四级
0
1
建筑物外部尺寸
12

10。8

2
轮廓线
10
10.0

3
表面平整度
10

9.0

4
立面垂直度
10

9.0

5
大角方正
5

3.5

6
曲面与平面联结
9

8。1

7
扭面与平面联结
9
9。0

8
马道及排水沟
3(4）
/

9
梯步
2（3）
2。0

10
栏杆
2（3)

1。4

11
扶梯
2

1。8

12
闸坝灯饰
2

1.8

13
混凝土表面缺陷情况
10

7.0

14
表面钢筋割除
2(4)

1。8

15
砌体勾缝
宽度均匀、平整
4

3.6

16
坚、横缝平直
4

3。6

17
浆砌卵石露头情况
8
/

18
变形缝
3（4)

2.1

19
启闭平台梁、柱、排架
5

4。5

20
建筑物表面
10

9。0

21
升压变电工程围墙（栏栅)、杆、架、塔、柱
5
/

表A.2.1(续)
单位工程名称
泄水闸工程
施工单位
中国水利水电第×工程局
主要工程量
混凝土2560m3
评定日期
×年×月×日
项次
项 目
标准分（分)
评定得分(分）
备注
一级
100％
二级
90％
三级
70%
四级
0
22
水工金属结构外表面
6（7）

6。3

23
电站盘柜
7
/

24
电缆线路敷设
4（5）
/

25
电站油气、水、管路
3(4）
/

26
厂区道路及排水沟
4
/

27
厂区绿化
8
/

合 计
应得118分， 实得104.3分, 得分率88。4%
外
观
质
量
评
定
组
成
员
单位
单位名称
职称
签名
项目法人
×××
×××
×××
监理
×××
×××
×××
设计
×××
×××
×××
施工
×××
×××
×××
运行管理
×××
×××
×××
工程质量监督机构
核定意见：×××
核定人:×××（签名）加盖公章
×年×月×日
注:量大时，标准分采用括号内数值。
A.3.1—1 堤防工程外观质量评定表
填表说明
填表时必须遵守“汇编填表基本规定”，并符合以下要求。
1.本表用于堤防工程外观质量评定.项目法人应在主体工程开工初期，组织监理、设计、施工等单位，根据工程特点（工程等级及使用情况）和相关技术标准，提出表A. 3.1-1所列各项目的质量标准,报工程质量监督机构确认后执行。
2。堤防工程较大交叉连接建筑物外观质量评定标准参见引 水（渠道）建筑物工程外观质量评定标准（表A.4.2—2)中类似建筑物。
3。单位工程完工后,项目法人应组织监理、设计、施工及工程运行管理等单位组成工程外观质量评定组,现场进行工程外观质量检验评定，并将评定结论报工程质量监督机构核定。参加工程外观质量评定的人员应具有工程师以上技术职称或相应执业资格。评定组人数不少于5人,大型工程不宜少于7人。
4.外观质量评定表由工程外观质量评定组根据现场检查、 检测结果填写。
5.检查、检测项目经工程外观质量评定组全面检查后,抽测25%,且各项不少于10点.
6.各项目工程外观质量评定等级分为四级，各级标准得分见表A。 2。 3。
表A。2.3外观质量等级与标准得分
评家等级
检测项目测点合格率（％）
各项评定得分
一级
100
该项标准分
二级
90。0~99。9
该项标准分×90%
三级
70。0～89.9
该项标准分×70%
四级
＜70。0
0
其下方的百分数为相应于所得标准分的百分数。每项评定得分按下式计算：
各项评定得分=该项标准分×该项得分百分率
评定得分小数点后保留一位，并填写在相应级别栏内.本例项次1外部尺寸，共检测30次，合格28次，合格率93。3%，评为二级。本项标准分为30分,二级得分百分率为90%,因此,项次1得分为30×90%=27。0分，填写在项次1对应的二级处。项次2轮廓线，共检测20次，合格18次，合格率90。0%,评为二级。该项标准分为10分，二级得分百分率为90%，因此项次2得分为10×90％=9。0分，将其填写在项次2相应的二级处。余此类推。
7。堤防工程外观质量评定标准,见表A.3. 1-2。
8。合计应得分是实际评定各项标准分之和（本例各项标准分之和为81分）,实得分是各项实际得分之和，本例为71。4分。得分率=实得分/应得分×100％，小数点后保留一位.本例外观质量得分率=71。4/81×100％=88.1％。
9。表尾由各单位参加工程外观质量评定的人员签名(施工单位1人。如本工程由分包单位施工，则总包单位、分包单位各派1人参加.项目法人、监理、设计各派1～2人。工程运行管理单位1人）。
10。工程外观质量评定结论由项目法人报工程质量监督机构核定。
A.3。1—2堤防工程外观质量评定标准
项次
项目
检查、检测内容
质量标准
1
外部尺寸
土堤
高程
堤坝
允许偏差为0～+15cm
平(戗）台顶
允许偏差为—10~+15cm
宽度
堤顶
允许偏差为—5～+15cm
平（戗）台顶
允许偏差为—10～+15cm
边坡坡度
不陡于设计值，目测平顺
混凝土及砌石墙（堤）
堤顶
高程
干砌石墙（堤)
允许偏差为0～+5cm
浆砌石墙（堤)
允许偏差为0～+4cm
混凝土墙(堤）
允许偏差为0~+3cm
墙面垂直度
干砌石墙（堤）
允许偏差为0.5％
浆砌石墙（堤）
允许偏差为0。5％
混凝土墙(堤）
允许偏差为0.5%
墙顶
厚度
各类砌筑墙（堤）
允许偏差为—1～+2cm
边坡坡度
不陡于设计值，目测平顺
2
轮廓线
用长15m拉线沿堤顶轮廓线连续测量
15m长度内凹凸偏差为3cm
3
表面平
整度
干砌石墙（堤）
用2m靠尺检测，不大于5。0cm/2m
浆砌石墙（堤）
用2m靠尺检测，不大于2。5cm/2m
混凝土墙（堤）
用2m靠尺检测，不大于1。0cm/2m
4
曲面与平面联结
现场检查
一级:圆滑过渡，曲线流畅；
二级:平顺联结，曲线基本流畅;
三级:联结不够平顺，有明显折线；
四级：联结不平顺，折线突出
5
排水
现场检查，结合检测
质量标准:排水通畅，形状尺寸误差为±3cm，无附着物;
一级：符合质量标准；
二级:基本符合质量标准；
三级:局部尺寸误差大，局部有附着物;
四级：排水尺寸误差大，多处有附着物
A。3.1-2（续)
项次
项目
检查、检测内容
质量标准
6
上堤
马道
现场检查，结合检测
质量标准:马道宽度偏差为±2cm,高度偏差为±2cm
一级：符合质量标准；
二级：基本符合质量标准;
三级：发现尺寸误差较大;
四级:多处马道尺寸误差大
7
堤顶附
属设施
现场检查
一级：混凝土表面平整，棱线平直度等指标符合质量标准；
二级：混凝土表面平整，棱线平直度等指标基本符合质量标准；
三级：混凝土表面平整，棱线平直度等指标发现尺寸误差较大;
四级：混凝土表面平整,棱线平直度等指标误差大
8
防汛备
料堆放
现场检查
一级:按规定位置备料，堆放整齐;
二级:按规定位置备料,堆放欠整齐；
三级：未按规定位置备料，堆放欠整齐;
四级：备料任意堆放
9
草皮
现场检查
一级：草皮铺设（种值）均匀,全部成活，无空白；
二级：草皮铺设（种值)均匀,成活面积90％以上，，无空白；
三级：草皮铺设(种值)基本均匀,成活面积70％以上，有少量空白;
四级：达不到在三级标准者
10
植树
现场检查
一级：植树排列整齐、美观、全部成活，无空白；
二级：植树排列整齐,成活率90％以上,无空白；
三级：植树排列整齐，成活率70%以上，无空白；
四级:达不到三级标准者
A.3。1—2（续）
项次
项目
检查、检测内容
质量标准
11
砌体
排列
现场检查
一级:砌体排列整齐、铺放均匀、平整,无沉陷裂缝；
二级：砌体排列整齐、铺放均匀、平整,局部有沉陷裂缝;
三级：砌体排列多处不够整齐、铺放均匀、平整，局部有沉陷裂缝;
四级：砌体排列不整齐、不平整，多处裂缝
12
砌缝
现场检查
一级:勾缝宽度均匀,砂浆填塞平整；
二级：勾缝宽度局部不够均匀,砂浆填塞基本平整;
三级：勾缝宽度多处不均匀，砂浆填塞不够平整；
四级:勾缝宽度不均匀,砂浆填塞粗糙不平
注：项次9草皮、10植树质量标准中的“空白”,指漏栽（种)面积.
A。3.1-1 堤防工程外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期
年 月 日
项次
项 目
标准分(分)
评定得分(分）
备注
一级
100%
二级
90％
三级
70％
四级
0
1
外部尺寸
30

2
轮廓线
10

3
表面平整度
10

4
曲面与平面联结
5

5
排水
5

6
上堤马道
3

7
堤顶附属设施
5

8
防汛备料堆放
5

9
草皮
8

10
植树
8

11
砌体排列
5

12
砌缝
10

合 计
应得 分， 实得 分, 得分率 %
外
观
质
量
评
定
组
成
员
单位
单位名称
职称
签名
项目法人

监理

设计

施工

运行管理

工程质量监督机构
核定意见：
核定人：(签名）加盖公章
年 月 日
A。3。1—1 堤防工程外观质量评定表（例表)
单位工程名称
×××河堤加培
施工单位
中国水利水电第×工程局
主要工程量
18750m3
评定日期
×年×月×日
项次
项 目
标准分（分）
评定得分(分)
备注
一级
100％
二级
90％
三级
70％
四级
0
1
外部尺寸
30

27。0

2
轮廓线
10

9。0

3
表面平整度
10

9。0

4
曲面与平面联结
5

3.5

5
排水
5

3。5

6
上堤马道
3

2。7

7
堤顶附属设施
5

4。5

8
防汛备料堆放
5
5

9
草皮
8

7.2

10
植树
8

/

11
砌体排列
5

/

12
砌缝
10

/

合 计
应得81分， 实得71。4分， 得分率88。1％
外
观
质
量
评
定
组
成
员
单位
单位名称
职称
签名
项目法人
×××
×××
×××
监理
×××
×××
×××
设计
×××
×××
×××
施工
×××
×××
×××
运行管理
×××
×××
×××
工程质量监督机构
核定意见：×××
核定人：×××（签名)加盖公章
×年×月×日
A.3.1—1—1 堤防工程外部尺寸质量检测表
填表说明
填表时必须遵守“汇编填表基本规定”，并符合以下要求。
1。单位工程、施工单位、主要工程量、评定日期填写与堤防工程外观质量评定表A.3.1—1相同。
2.本表是堤防工程外观质量评定表A。3。1—1的附表，作为堤防工程外观质量评定中项次1外部尺寸、项次2轮廓线、项次3表面平整度、项次5排水、项次6上堤马道评定得分的重要依据.
3。检测数量：全面检查后,随机进行抽测，各项测点不少于10点.
4表中合计栏的“总测点数”为各项“测点数”的累计值；“合格点总数”为各项合格点数的累计值； “合格率”,即合格点总数占总测点数的百分比.
A。3.1-1-1 堤防工程外部尺寸质量检测表
单位工程名称

施工单位

主要工程量

评定日期
年月日
项次
检测项目
允许偏差
检测结果
实测值
测点数
合格点数
合格率(%)
1
外部尺寸
土堤
高程
堤坝
0～+15cm

平(戗）台顶
—10~+15cm

宽度
堤顶
-5～+15cm

平（戗）台顶
—10～+15cm

边坡坡度
不陡于设计值，目测平顺

混凝土及砌石墙（堤)
堤顶
高程
干砌石墙（堤）
0～+5cm

浆砌石墙(堤）
0~+4cm

混凝土墙(堤）
0～+3cm

墙面垂直度
干砌石墙（堤）
0.5％

浆砌石墙（堤)
0.5%

混凝土墙（堤）
0。5％

墙顶
厚度
各类砌筑墙（堤）
—1～+2cm

边坡坡度
不陡于设计值，目测平顺

2
轮廓线
用长15m拉线沿堤顶轮廓线连续测量
15m长度内凹凸偏差为3cm

3
表面平整度
干砌石墙(堤）
不大于5。0cm/2m

浆砌石墙（堤)
不大于2。5cm/2m

混凝土墙(堤）
不大于1。0cm/2m

4
排水
高度
±3cm

宽度
±3cm

5
上堤马道
宽度
±2cm

高度
±2cm

合计
总测点数

合格点总数

合格率
%
测量人
年 月 日
施工单位负责人
(签名）加盖公章
年 月 日
监理复核人
（签名）加盖公章
年 月 日
A。3。1—1—1 堤防工程外部尺寸质量检测表（例表）
单位工程名称
×××河堤加培
施工单位
中国水利水电第×工程局
主要工程量
18750m3
评定日期
×年×月×日
项次
检测项目
允许偏差
检测结果
实测值
测点数
合格点数
合格率（%)
1
外部尺寸
土堤
高程
堤坝
0～+15cm
设计3。60m
3.6，3.6，3。6,3.61,3。61，3.62,3.55，3。6，36,3。61,3。61,3。62,3。62,3。58,3。6，3。6，3。62，3.62，3。6，3.6,3。61，
21
19
90。5
平(戗)台顶
-10～+15cm
/

宽度
堤顶
-5～+15cm
设计宽度6.15m
6。15,6。15,6。15，6。16，6。14，6。38，6。14，6。15,6。15,6.15,6.16，6。16
12
11
91.7
平（戗）台顶
—10~+15cm
/

边坡坡度
不陡于设计值，目测平顺
1：3。01，1：3。02，1:.00, 1：2。02,1:3.04， 1：3.02，1：3.04,1:3。00, 1:3。07，1：3。02,1：3。04，1：3。03，
12
12
100
混凝土及砌石墙（堤）
堤顶
高程
干砌石墙(堤）
0～+5cm
/

浆砌石墙（堤）
0～+4cm
/

混凝土墙（堤)
0～+3cm
设计4。60m
4。6，4。6,4.6,4。61，4。61,4。62，4。55，4。6，4。6，4。61,4。61，4。62,4。62，4.58，4。6，4.6，4。62,4。62，4。6,4。6，4。61，
21
19
90。5
墙面垂直度
干砌石墙(堤）
0。5％
/

浆砌石墙(堤)
0。5％
/

混凝土墙(堤）
0。5%
0。51%，0。53％,0。55%,0.51％，0.52％,0。54％,0。55％,0。49%，0.65%,
0。49%，0。48％，
11
10
90.9
墙顶
厚度
各类砌筑墙（堤）
-1～+2cm
设计值70 cm
70.5,69。5,69。7，70。3，69。4，68。7，70。2，69.3，69。4，70。5，70。7，71。3,70.6，70.4，70.7，70.6，70。5,68.7，71。2，71。6，
20
18
90。0
边坡坡度
不陡于设计值，目测平顺
/

2
轮廓线
用长15m拉线沿堤顶轮廓线连续测量
15m长度内凹凸偏差为3cm
—1。2，—1。4,-1.0，1。2，1。3,1。5，-2。1，-2。0，1.3，1。2，-1。4，—1。2，3.1，1。4,1.6,3.2，1。4，1。7，1.5，1.2，2。4,2。2
22
20
90.9

A。3。1—1—1续
项次
检测项目
允许偏差
检测结果
实测值
测点数
合格点数
合格率（％)
3
表面平整度
干砌石墙（堤)
不大于5。0cm/2m
/

浆砌石墙（堤）
不大于2.5cm/2m
/

混凝土墙（堤)
不大于1.0cm/2m
0.4，0.7，—0。6，—0.7,-0。9，1.2，0。5，0.4，0。8，0.6，0.4,—0。5，-0。6，-0。2，
14
13
92.9
4
排水
高度
±3cm
2.3，3.4 ，2.3,2.5，1.3,2.1,2.5,2。4，2。1，2.6,1。7,2.5，3。2,2。8,2。2，2。6，—0。8,2。3，-1。5，2。4,2。2，2。4，1.7，2。2
24
22
91。7
宽度
±3cm
设计值
80cm
81。7，82.5，83.4,80.2，81。3，81。5，81。8，82。1，82.5，82。4，82。0，81。7，81。4，83。3，81。2，82。4，81。4,82。1，82。4,81.5,82。6,81。4，82.1,81。8，82。3
25
23
92。0
5
上堤马道
宽度
±2cm
设计值
100cm
101，101.5，103，101。5，99。8,102,101，102，99.9，101
10
9
90.0
高度
±2cm
1。3，2.4 ，1。3,1。5,1.3，1.1，1。5，1。4，1.1,1。6，
10
9
90。0
合计
总测点数
202
合格点总数
185
合格率
91。6％
测量人
×××
(签名)加盖公章
×年×月×日
施工单位负责人
×××
（签名）加盖公章
×年×月×日
监理复核人
×××
（签名)加盖公章
×年×月×日
A。4。1—1 明(暗）渠工程外观质量评定表
填表说明
填表时必须遵守“汇编填表基本规定”,并符合以下要求。
1。本表用于明(暗)渠工程外观质量评定。项目法人应在主体工程开工初期，组织监理、设计、施工等单位，根据工程特点(工程等级及使用情况）和相关技术标准,提出表A. 4.1-1所列各项目的质量标准，报工程质量监督机构确认后执行。
2。单位工程完工后,项目法人应组织监理、设计、施工及工程运行管理等单位组成工程外观质量评定组,现场进行工程外观质量检验评定,并将评定结论报工程质量监督机构核定.参加工程
