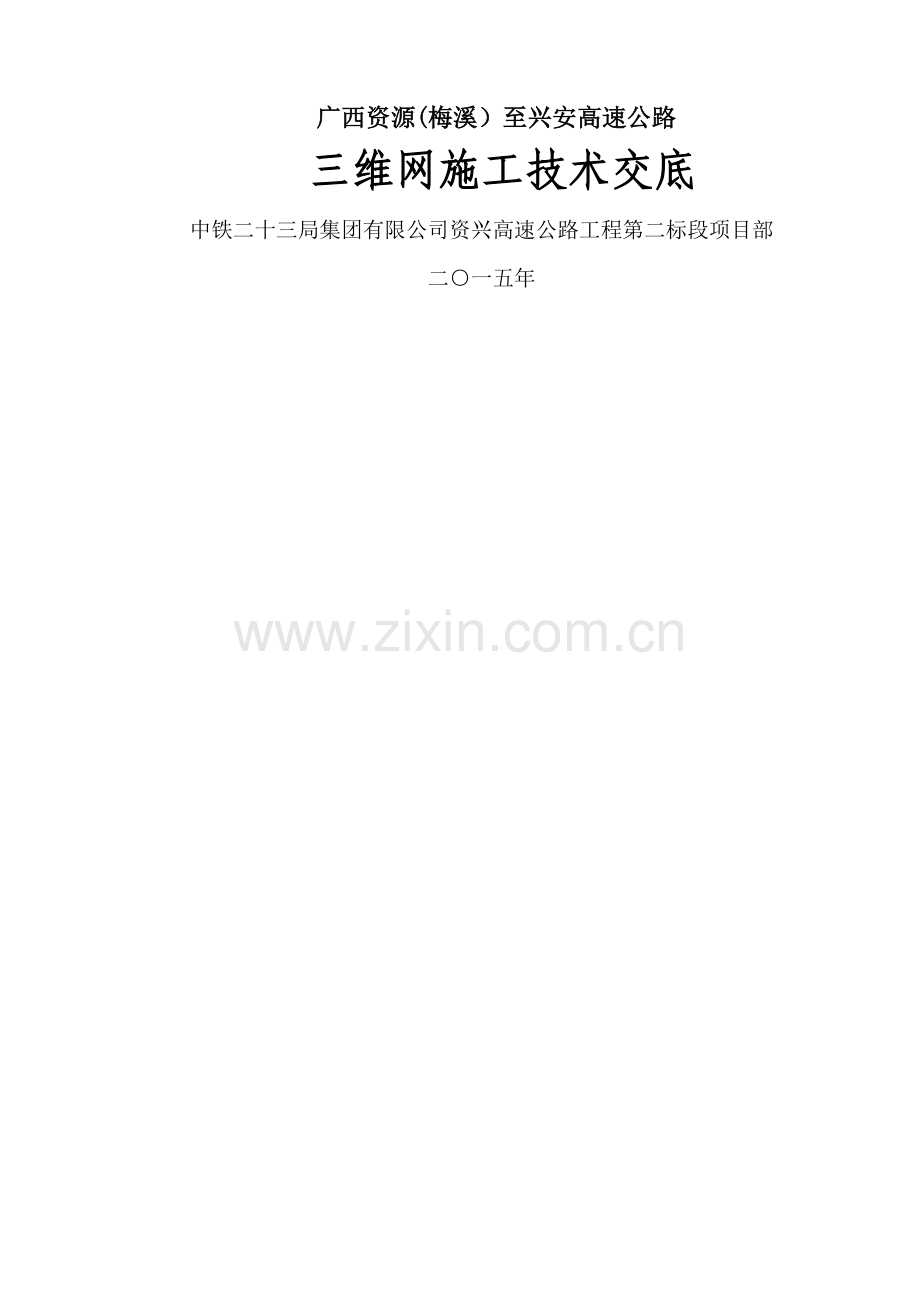

广西资源(梅溪）至兴安高速公路
三维网施工技术交底
中铁二十三局集团有限公司资兴高速公路工程第二标段项目部
二○一五年

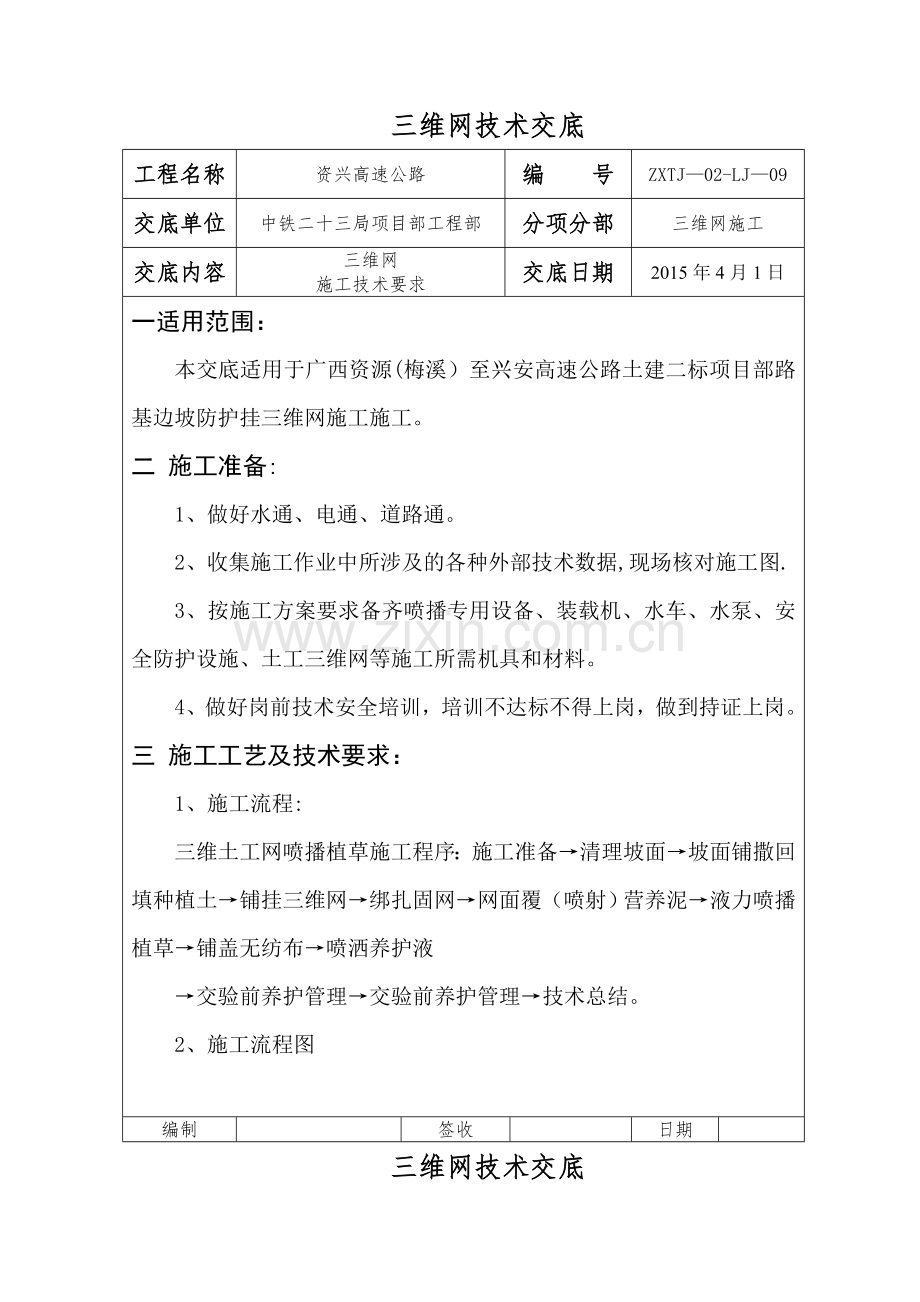

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02-LJ—09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
一适用范围：
本交底适用于广西资源(梅溪）至兴安高速公路土建二标项目部路基边坡防护挂三维网施工施工。
二 施工准备:
1、 做好水通、电通、道路通。
2、 收集施工作业中所涉及的各种外部技术数据,现场核对施工图.
3、按施工方案要求备齐喷播专用设备、装载机、水车、水泵、安全防护设施、土工三维网等施工所需机具和材料。
4、做好岗前技术安全培训，培训不达标不得上岗，做到持证上岗。
三 施工工艺及技术要求：
1、施工流程:
三维土工网喷播植草施工程序：施工准备→清理坡面→坡面铺撒回填种植土→铺挂三维网→绑扎固网→网面覆（喷射）营养泥→液力喷播植草→铺盖无纺布→喷洒养护液
→交验前养护管理→交验前养护管理→技术总结。
2、施工流程图

编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02—LJ—09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
工艺流程如图:
清理坡面
绑扎固网
配置营养泥
坡面铺撒回填种植土
铺挂三维网
网面覆（喷射）营养泥
配料
液力喷播植草
铺盖无纺布
喷洒养护液
交验前养护管理
营养液配方
准备工作
技术总结

3、技术要求：
（1)坡面整平：交验后的坡面,并采用人工修坡,清除坡面浮石、危石等不稳定块体，整平坡面至设计要求。铲除杂草,并辅以喷洒除草药剂，控制和杀灭杂草。
（2）排水设施施工：边坡排水系统的设置是否合理和完善直接影响到边坡植草的生长环境，对于长大边坡，坡顶、坡脚及平台均需设置
编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02—LJ-09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
排水沟.并应根据坡面水量的大小考虑是否设置坡面排水沟。一般坡面排水沟横向间距为40～50m。
(4）铺网:三维网的剪裁长度比坡面长100㎝,沿坡面从上而下铺挂，整平，顺坡铺设。铺网时,应让网尽量与坡面贴附紧实，防止悬空.应使网保持平整,不产生褶皱，不翘起。网之间要重叠搭接,搭接宽度10㎝。
(5）固定：建议采用U形钉或聚乙烯塑料钉,也可用钢钉，但需配经垫圈套，钉长20～45㎝，松土用长钉。钉的间距一般为50～70㎝（包括搭接处）。坡脚三维网埋于土中，坡顶采用埋压沟反压固定,并确保地表水不会沿坡顶倾入坡体填土内造成网与土的剥离、失稳。
（6）网面覆土：网垫全部铺通,并固定平整后，将粉末状种植土添加营养泥制成泥浆，采用泥浆泵喷射(或人工倾倒）的方式，从坡顶上部开始,由上而下喷射（或倾倒)泥浆，同时人工擀压，使泥浆完全进入网眼并覆盖网垫。特别注意严格控制营养泥的稠度,过稀则易流失，且水分收缩开裂,剥落。过干则不易擀入网包内,且附着不好
（7)液压喷播草种施工:按设计比例配合草种、木纤维、土壤改良剂、保水剂、粘合剂、肥料、染色剂及水的混合物料，并通过液压喷
编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02—LJ—09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
播机均匀喷射于坡面.
（8）盖无纺布：为使草种免受雨水冲刷,并实现保温保湿，防止鸟兽啄食草种,应加盖无纺布（14g/㎡），促进草种的发芽生长,也可采用稻草、秸杆、纺织席覆盖。
（9）养护：
a。洒水养护：用高压喷雾器使养护水成雾状均匀的湿润坡面，注意控制好喷头与坡面的距离和移动速度，保证无高压射流水冲击坡面形成径流。养护期限视坡面植被生长状况而定，一般不少于60d.
b.病虫害防治：应定期喷广谱性药剂，及时预防各种病虫害的发生。
c。追肥：应根据植物的生长需要及时追肥。
d。及时补播:草种发芽后,应及时对稀疏草区进行补播。
四 质量控制及检验
1、原材料质量
（1）锚杆、种植土、草灌种子须有质量检验报告;
（2)种植土的粒度须小于8mm,含水量不超过20%；
（3)混合植被种子应具有优良发芽率，确保品质.
2、铺网质量
编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02—LJ-09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
(1）网要张紧,网间搭接宽度不小于5cm,并用铁丝绑扎紧；
（2）网距坡面要保持2/3喷射厚度的距离，否则用垫块垫起来。
3、喷射施工质量
（1）材料称量要准确，对于袋装材料，在确定袋装量基础上,尽可能将混合量与袋的个数结合起业，以便于操作与管理;
（2）基材混合物投入搅拌机中后，需搅拌1min以上的时间；
(3）喷射尽可能从正面进行,避免仰喷，凹凸部及死角部分要充分注意；
（4）喷射施工时，尽可能保持喷射面薄厚均匀，并严格控制基材混合物的喷射厚度；在雨天或可能降雨时,应尽量避免喷射施工；
（5）含种子层的厚度必须达到2cm,严禁漏喷;
4、质量检查
项次
检查项目
规定值或允许偏差
检查方法
1
三维网
在合格标准内
按《公路土工合成材料应用技术规范》（JTJ/T019-98）表8.2。1项目、频次检验
2
网的铺设、搭接、固定
铺设平顺,搭接满足设计要求，坡脚、坡顶、坡面、平台处理压、固定牢靠
每20m检查一个断面
3
坡面、三维网（平网）覆土
平均厚度≥设计值,最小厚≥3㎝，无U形钉、三维网外露现象、表面平整

每20m检查一个断面，每3m检查一点，用直尺确定厚度

编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ-02—LJ-09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
五 安全注意事项
1。安全要求
(1）施工中应对机械进行定期检查、养护、维修。
(2）为保证施工安全，现场应有专人统一指挥,并设一名专职安全员负责现场的安全工作。
（3）在坡面上工作的各作业组人员必须系好安全绳，坡顶挂安全绳的锚杆除应按安全设计锚固外，每天现场值班安全责任员须检查2次，并填写检查记录，判断安全性.
(4）基础工作组进行坡面整理及培土时要在坡脚设置安全栏杆,禁止人员进入安全栏内，同时安全栏杆起拦截清下的土石方及可能的坡面下坠物。
(5）简易雪撬式吊篮作业平台须严格按操作细则工作,每个作业平台上同时不得超过3人，且不能堆放材料，每次就位后必须系好侧向稳定绳及固定好调整支柱。
（6）喷射施工时,要2人把持好喷枪,有可能堵管时要控制好喷射管的摆动以防打伤操作人员。
编制

签收

日期

三维网技术交底
工程名称
资兴高速公路
编 号
ZXTJ—02—LJ—09
交底单位
中铁二十三局项目部工程部
分项分部
三维网施工
交底内容
三维网 施工技术要求
交底日期
2015年4月1日
（7）严禁在高压空气管道及高压喷射管上坐卧,并随时检查管道的磨损及接头的可靠性。
(8）严格遵守《建筑施工高空作业安全规程》,确保高空作业安全。
2。环境保护
(1）生产中的废弃物要及时处理，运到指定的地点弃置.
（2)按环保部门的要求集中处理试验及生活中产生的污水及废水。六 其他：
1.严格按照技术交底、施工图纸（路基第一册）和路基施工规范施工.
2.对于施工中的技术问题施工队可随时联系项目部技术人员。
