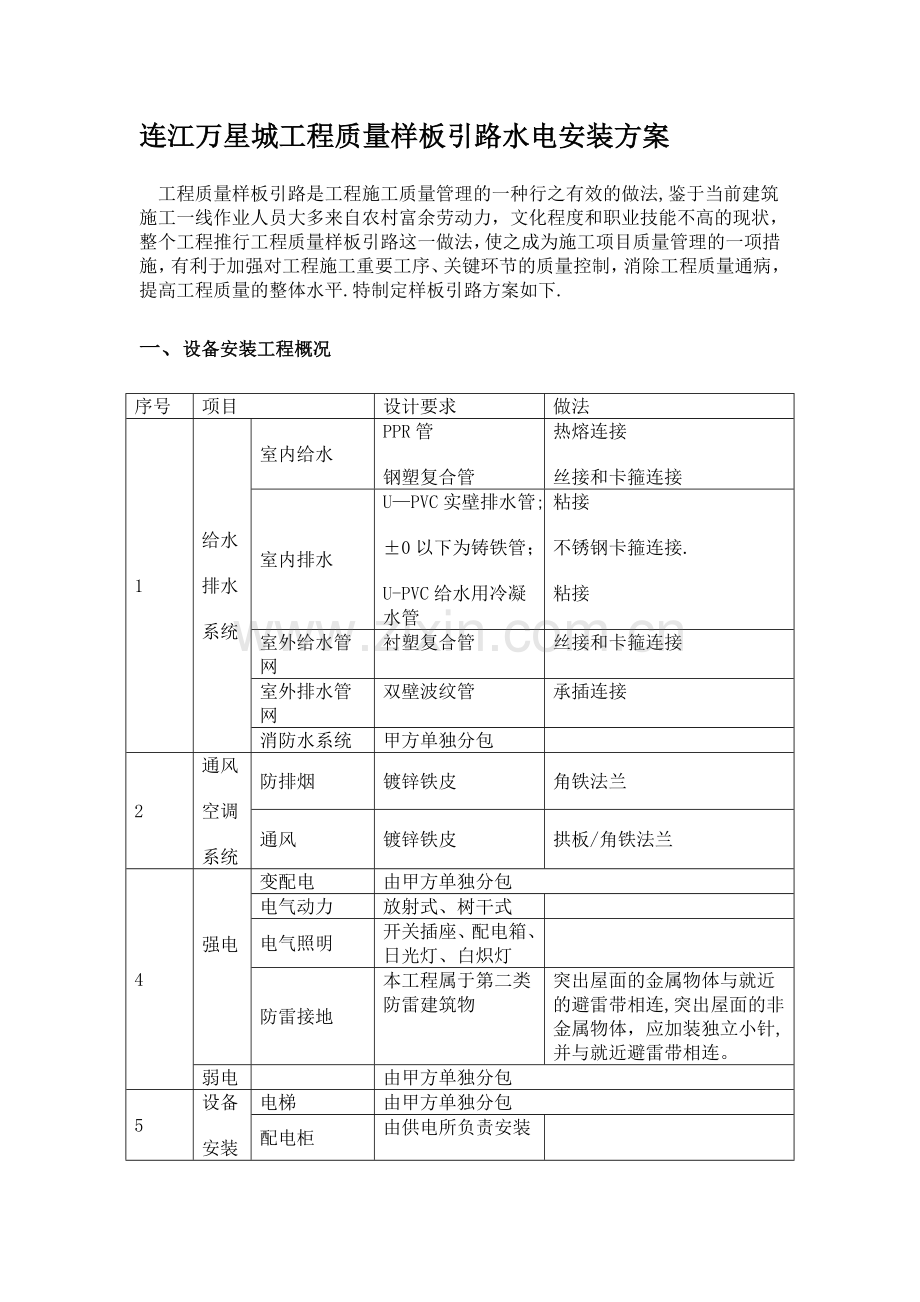

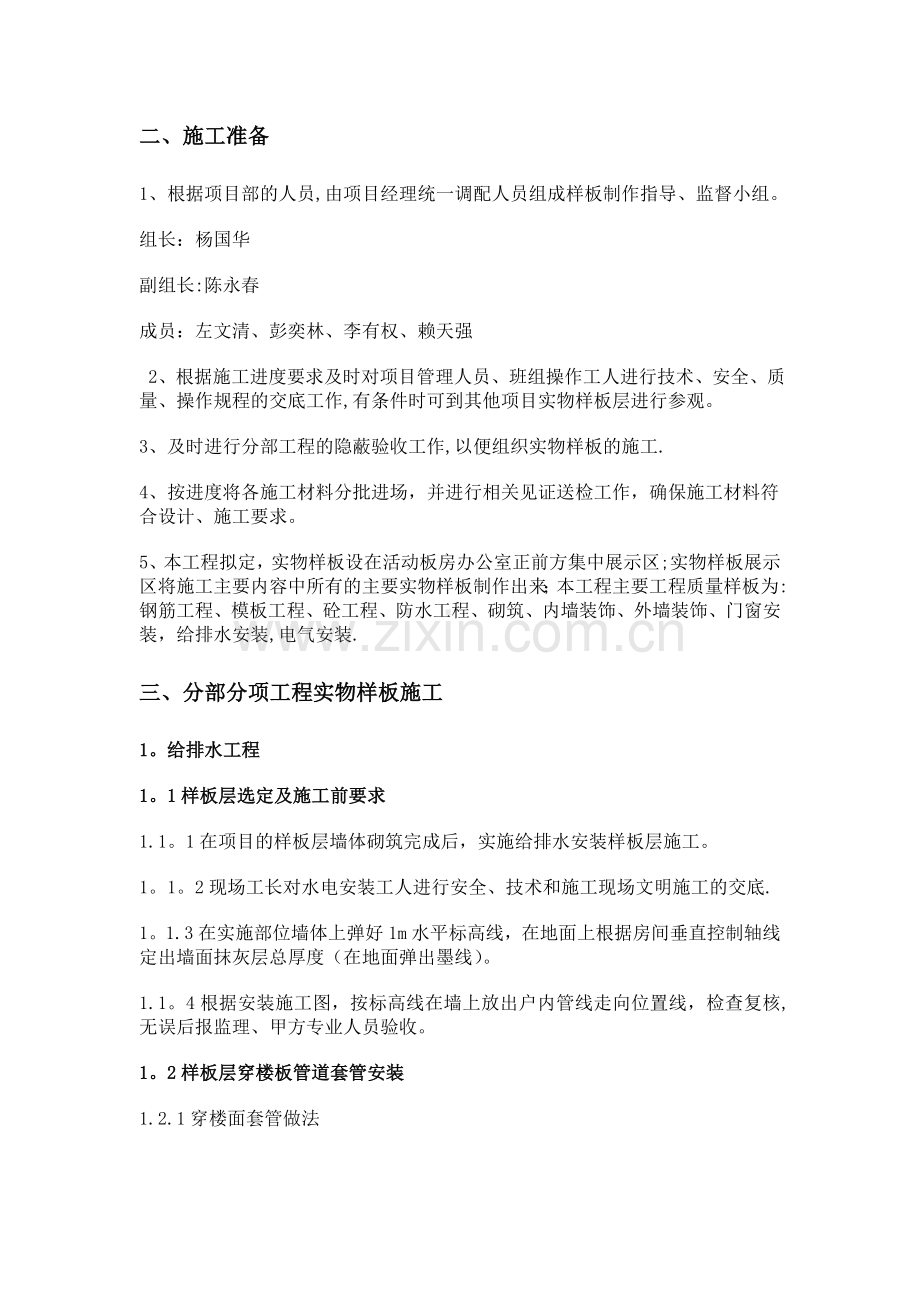

连江万星城工程质量样板引路水电安装方案工程质量样板引路是工程施工质量管理的一种行之有效的做法,鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平.特制定样板引路方案如下.一、设备安装工程概况序号项目设计要求做法1给水排水系统室内给水PPR管钢塑复合管热熔连接丝接和卡箍连接室内排水UPVC实壁排水管;0以下为铸铁管；U-PVC给水用冷凝水管粘接不锈钢卡箍连接.粘接室外给水管网衬塑复合管丝接和卡箍连接室外排水管网双壁波纹管承插连接消防水系统甲方单独分包2通风空调系统防排烟镀锌铁皮角铁法兰通风镀锌铁皮拱板/角铁法兰4强电变配电由甲方单独分包电气动力放射式、树干式电气照明开关插座、配电箱、日光灯、白炽灯防雷接地本工程属于第二类防雷建筑物突出屋面的金属物体与就近的避雷带相连,突出屋面的非金属物体，应加装独立小针,并与就近避雷带相连。弱电由甲方单独分包5设备安装电梯由甲方单独分包配电柜由供电所负责安装二、施工准备1、根据项目部的人员,由项目经理统一调配人员组成样板制作指导、监督小组。组长：杨国华副组长:陈永春成员：左文清、彭奕林、李有权、赖天强 2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作,有条件时可到其他项目实物样板层进行参观。3、及时进行分部工程的隐蔽验收工作,以便组织实物样板的施工.4、按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。5、本工程拟定，实物样板设在活动板房办公室正前方集中展示区;实物样板展示区将施工主要内容中所有的主要实物样板制作出来；本工程主要工程质量样板为:钢筋工程、模板工程、砼工程、防水工程、砌筑、内墙装饰、外墙装饰、门窗安装，给排水安装,电气安装.三、分部分项工程实物样板施工1。给排水工程 1。1样板层选定及施工前要求1.1。1在项目的样板层墙体砌筑完成后，实施给排水安装样板层施工。1。1。2现场工长对水电安装工人进行安全、技术和施工现场文明施工的交底.1。1.3在实施部位墙体上弹好1m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度（在地面弹出墨线）。1.1。4根据安装施工图，按标高线在墙上放出户内管线走向位置线，检查复核,无误后报监理、甲方专业人员验收。1。2样板层穿楼板管道套管安装 1.2.1穿楼面套管做法本工程穿楼板套管有三种：一种为无防水要求的套管（在楼层里无防水要求处布置），其材质为PVC排水管材或钢管,见图一；第二种为有防水要求的穿屋面套管，其套管材质为焊接钢管并按防水套管制作安装，见图二；第三种为管井的有防水要求的过楼面套管，其套管材质为焊接钢管并按防水套管制作安装，见图三；三种套管尺寸均比管道尺寸大两档。图一：图二：图三：1.2。2穿楼面套管安装要求1。2。2.1 套管制作应无毛刺，下料长度误差不得超过5mm,两端截面应垂直于管身；1。2.22预埋或安装时必须实地放出套管的准确位置，然后固定套管，确保套管中心线在铅垂线上；1。2。2。3穿楼面无防水要求的套管统一高出建筑地面标高20mm,有防水要求的穿楼面和穿屋面套管统一高出完成地面50mm.1.2.2.4套管吊模浇筑时应检查是否移位和偏斜，及时纠正;1。2.2。5拆模后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌。1。3卫生间给排水支管安装1。3。1卫生间给水支管的安装敷设1。3。1。1根据验收合格的墙地放样位置和走向线实施墙体开槽；1。3。1。2用切割机进行开槽、人工凿除，开槽时做好安全防护及防尘保护，切割时严格按定位线进行，凿除深度一般为配件厚度加12cm，及时将产生的垃圾清理干净.1.3。1。3逐一检查开槽位置和深度，并再次按照施工图放出各配水点的准确位置，有偏差时进行修整，修整好后将槽内灰尘清理干净.1。3.1。4配管熔接并固定，根据地面墙体抹灰厚度控制线检查配水点的尺寸。各项合格后在监理旁站下进行水压试验。1。3.1。5试验合格后应采用合格的水泥砂浆进行管道隐蔽，表面抹灰面一致，不得凸出未抹灰墙体。1。3.1。6自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌.1。3.2卫生间排水支管安装1。3.2。1根据验收合格的在地面放样的各器具连接管和地漏位置（复核预留洞口是否与图纸位置相同)以及管道走向线进行支吊架安装和管道预制；1。3.2。2管道支吊架应根据管道坡度和PVC管道支吊架间距进行布置安装,吊卡采用PVC吊卡，采用金属卡应用胶管套在金属卡上。伸缩节应按规范要求设置,见图四。卫生间立干管过楼板做法，图五： 图四： 图五: 1.3。2。3管道组装并粘接和固定，每根器具连接管应按要求在预留洞口中部处设置管子的止水翼环.1。3。2。4安装完成后在监理旁站下做闭水和通水试验。合格后并对管道做好成品保护,避免洞口吊模污染管道。1.3。2。5吊模固定时必须再次检查各排水口位置.短立管洞吊模结束后填写并挂好验收合格牌。1。4屋面透气管安装1。4。1本工程屋面分上人屋面和不上人屋面，透气管和透气帽均为UPVC材质；通气管高度应从屋顶隔热层板面算起;1.4。2在通气管出口4m 以内有门、窗时，通气管应高出门、窗顶600mm 或引向无门、窗一侧；1。4.3在经常有人停留的平屋顶上，通气管应高出屋面2m，并应设置防台风的固定支架；1。4.4不上人屋面的通气管应高出屋面300mm,但必须大于最大积雪厚度；1.4。5通气管安装验收合格后填写并挂好验收合格牌。1。5管井立管安装1。5。1本工程管井主要为高层配水干管，也是分户水表井,管道材质为钢塑复合管。1。5。2管道安装前清理过楼板套管，使同一位置的上下套管中心在同一铅垂线上；1.5.3每层立干管的支架高度确定在从井地坪上1。8m处，支架形式如图六:1.5.4立干管垂直度不超过规范要求;1。5。5自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改,验收合格后填写并挂好验收合格牌。2。建筑电气工程 2.1样板层选定及施工前要求2。1.1样板层及区域：项目一在2栋5层、屋面、半地下室，项目二在5栋15层、屋面、半地下室；样板层墙体砌筑完成后，实施电气安装样板层施工。2.1。2现场工长对安装工人进行安全、技术和施工现场文明施工的交底。2.1。3在实施部位墙体上弹好1.0m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度（在地面弹出墨线）。2。1。4根据安装施工图，按标高线在墙上放出户内管线走向位置线，检查复核,无误后报监理、甲方专业人员验收。2。2户内立面线管，开关、插座底盒及照明配电箱的安装2。2。1 根据安装施工图，按标高线在墙上放出户内电箱及开关、插座、管线走向位置线，检查复核，无误后报监理、甲方专业人员验收。2。2。2用切割机进行开槽、人工凿除,开槽时做好安全防护及防尘保护，切割时严格按定位线进行，凿除深度一般为配件厚度加12cm,及时将产生的垃圾清理干净.2.2。3 逐一检查开槽位置、深度，有偏差时进行修整，修整好后将槽内灰尘清理并提前润湿.2。2。4采用水泥砂浆进行固定，固定时需根据地面墙体抹灰厚度控制线、水平线进行，确保其水平，表面抹灰面一致，不得凸出未抹灰墙体表面。2。2。5开关控制相线,单相插座左零右相上接地,三相插座上面孔为接地，其余三孔为三相,见图一：上孔接保护地线（PE）右孔接相线（L）左孔接零线（N）上孔接保护地线（PE）接相线L2接相线L1接相线L3接地时严禁将几根线同时插入接线孔,应先将线头夹绞接用一根线引出绞接处搪锡，固定螺丝拧紧。2。2。6盘内配线：盘前，盘后配线应成把成束，排列整齐,美观安全可靠，压头时将导线剥出线芯逐个压牢，截面大于6mm2，铜芯线必须采用搪锡后的线鼻子压接.见图一 图一： 配电箱配管、配线图示2。2.7安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收,对验收提出意见按期整改,验收合格后验收合格后挂好“验收合格标示牌”。2。3避雷网安装（电气防雷接地）2。3.1确定项目一2栋屋面和项目二5栋屋面为防雷接地做法的样板层。2。3.2根据安装施工图，按标高线在屋面放出避雷网走向位置线,检查复核，无误后报监理、甲方专业人员验收.2.3。3避雷网安装应符合以下规定:本工程避雷网用12镀锌圆钢与防雷引下线贯通，避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/ 1000.但全长不得超过10mm。避雷线弯曲处不得小于90，弯曲半径不得小于圆钢直径的10倍。同引下线焊好、焊接处的药皮应敲掉，进行局部调直后刷防锈漆及银粉。23。4建筑物屋顶上有突出物,如金属天沟、铁栏杆、爬梯、等，这些部位的金属导体都必须与避雷网焊接成一体。2。3。5避雷带明敷设时，支架的高度为1020cm，其各支点的间距不应大于1。5m。2。3。6安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收,对验收提出意见按期整改，验收合格后验收合格后挂好“验收合格标示牌。2。4金属线槽、桥架安装2.4.1确定项目一2栋半地下室和项目二5栋半地下室为金属线槽、桥架安装的样板区。2.4。2根据安装施工图，按标高线在样板区域放出线槽和桥架走向位置线,检查复核，无误后报监理、甲方专业人员验收。2。4。3安装前应做一下检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告，桥架外观检查部件应齐全,表面光滑、不变形,钢制桥架涂层完整、无锈蚀。2。4。4支架与吊架所用钢材应平直，无显著扭曲，下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整,焊缝长度应符合要求，不得出现裂缝、咬边、气孔、凹陷、漏焊等缺陷.支架与吊架应安装牢固，保证横平竖直,水平安装时支架间距保持在1。5m3m，垂直安装时支架间距应不大于2m。2.4.5直线段钢制电缆桥架超过30m应设置伸缩节,电缆桥架跨越建筑物变形缝时应加设补偿装置.桥架、线槽的安装应连续无间断，在转角、分支处和端部应有固定点,接口应平直、严密，盖板齐全、平整、无翘角。金属桥架直线段和弯通的侧面均有螺栓连接孔，当桥架的直线段之间，直线段与弯通之间需连接时,可用直线连接板进行连接，并在桥架侧边内侧使用内衬板，电缆桥架连接板的螺栓应紧固，螺母应位于桥架外侧。每节桥架之间要做跨接接地,并与接地主干线可靠连接。2.4.6安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收,对验收提出意见按期整改，验收合格后挂好“验收合格标示牌”.四、样板引路施工注意事项1、样板施工前各部位作法已确定，各材料已按进度要求合格进场，现场见证取样送检合格。2、样板集中展示部位需将各操作规程、质量管理制度、措施、安全施工注意事项全部挂牌上墙.3、样板验收合格的部位或构件要挂“验收合格标识牌”，验收不合格的要立即整改，直到合格为止，并将实测实量的结果标注于被测量的构件上。4、样板施工完成后应将各部位构件作法详细标注在构件上，隐蔽部分应用墨线标出,如楼面墙体内管线走向、板厚、砼强度、砌体砂浆强度、楼层净高、房间方度等等。5、在样板集中展示部位设置班前讲评台,通过讲评台,向工人灌输住宅质量通病防治及安全文明管理的意识及措施，现场依据样板进行技术交底。6、施工过程中应及时收集样板施工、图片、影像资料，及时办好所有隐蔽验收手续，确保有案可查,施工完成后可制作幻灯片作为后期施工交底资料。7、施工过程中应做好现场文明施工工作，做到工完场清，现场无垃圾、杂物、无剩余材料，并派专人进行日常维护。8、及时将相资料报监理、甲方、质量监督人员检查验收。
