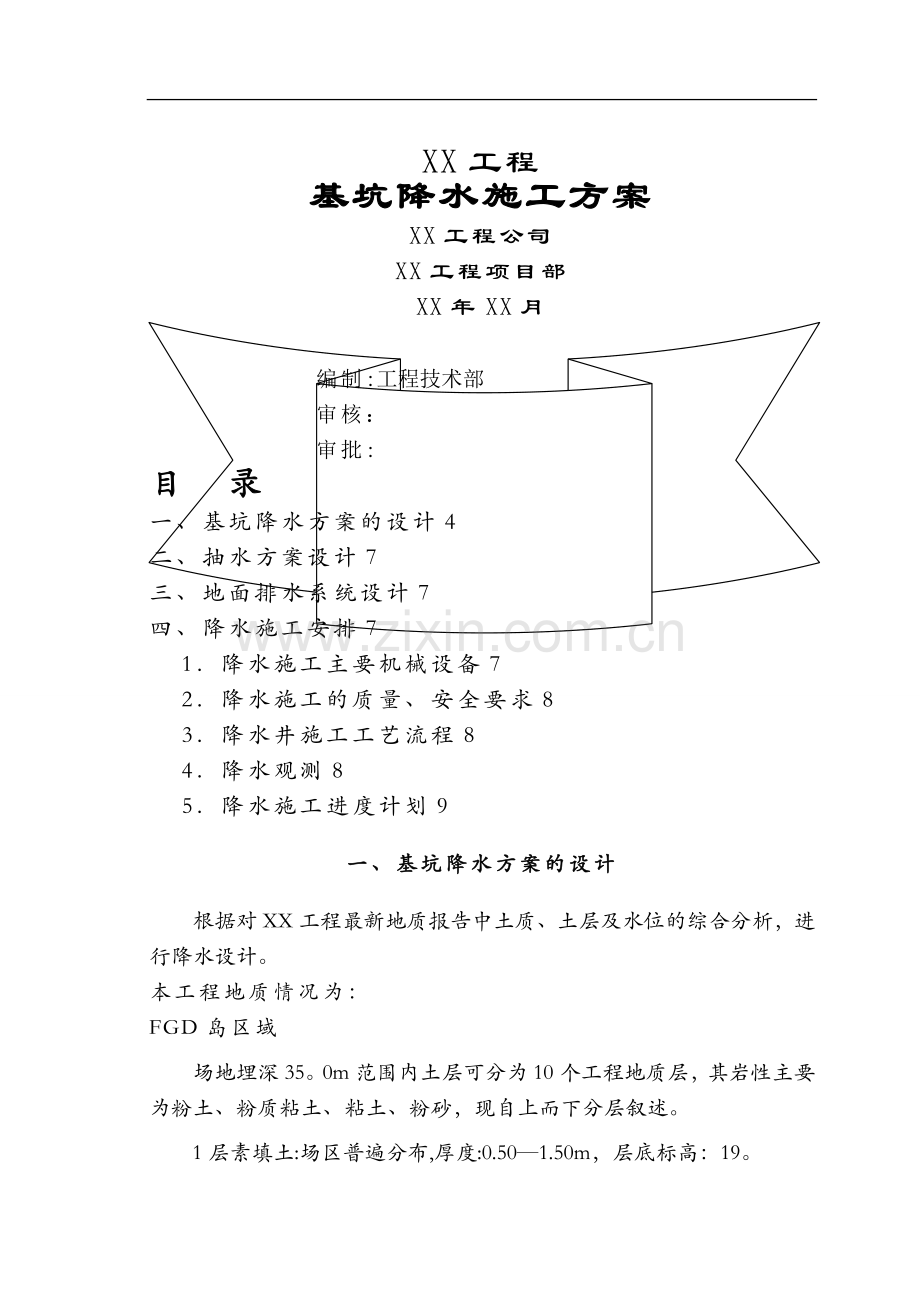

XX工程公司 XX工程
XX工程
基坑降水施工方案
XX工程公司
XX工程项目部
XX年XX月

编制:工程技术部
审核：
审批:
目 录
一、基坑降水方案的设计4
二、抽水方案设计7
三、地面排水系统设计7
四、降水施工安排7
1．降水施工主要机械设备7
2．降水施工的质量、安全要求8
3．降水井施工工艺流程8
4．降水观测8
5．降水施工进度计划9
一、基坑降水方案的设计
根据对XX工程最新地质报告中土质、土层及水位的综合分析，进行降水设计。
本工程地质情况为：
FGD岛区域
场地埋深35。0m范围内土层可分为10个工程地质层，其岩性主要为粉土、粉质粘土、粘土、粉砂，现自上而下分层叙述。
1层素填土:场区普遍分布,厚度:0.50—1.50m，层底标高：19。64—20.70m.

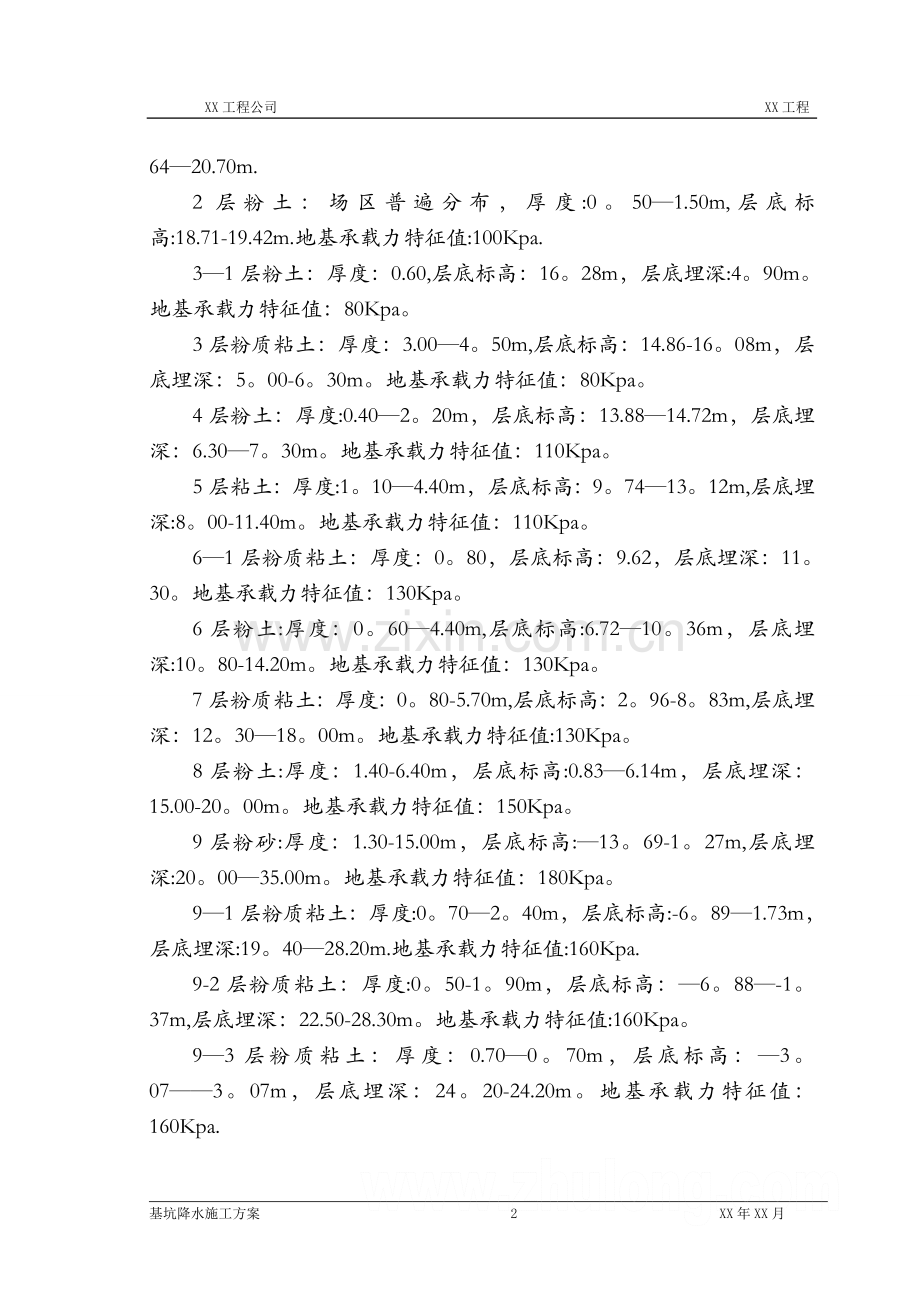

2层粉土：场区普遍分布，厚度:0。50—1.50m,层底标高:18.71-19.42m.地基承载力特征值:100Kpa.
3—1层粉土：厚度：0.60,层底标高：16。28m，层底埋深:4。90m。地基承载力特征值：80Kpa。
3层粉质粘土：厚度：3.00—4。50m,层底标高：14.86-16。08m，层底埋深：5。00-6。30m。地基承载力特征值：80Kpa。
4层粉土：厚度:0.40—2。20m，层底标高：13.88—14.72m，层底埋深：6.30—7。30m。地基承载力特征值：110Kpa。
5层粘土：厚度:1。10—4.40m，层底标高：9。74—13。12m,层底埋深:8。00-11.40m。地基承载力特征值：110Kpa。
6—1层粉质粘土：厚度：0。80，层底标高：9.62，层底埋深：11。30。地基承载力特征值：130Kpa。
6层粉土:厚度：0。60—4.40m,层底标高:6.72—10。36m，层底埋深:10。80-14.20m。地基承载力特征值：130Kpa。
7层粉质粘土：厚度：0。80-5.70m,层底标高：2。96-8。83m,层底埋深：12。30—18。00m。地基承载力特征值:130Kpa。
8层粉土:厚度：1.40-6.40m，层底标高:0.83—6.14m，层底埋深：15.00-20。00m。地基承载力特征值：150Kpa。
9层粉砂:厚度：1.30-15.00m，层底标高:—13。69-1。27m,层底埋深:20。00—35.00m。地基承载力特征值：180Kpa。
9—1层粉质粘土：厚度:0。70—2。40m，层底标高:-6。89—1.73m，层底埋深:19。40—28.20m.地基承载力特征值:160Kpa.
9-2层粉质粘土：厚度:0。50-1。90m，层底标高：—6。88—-1。37m,层底埋深：22.50-28.30m。地基承载力特征值:160Kpa。
9—3层粉质粘土：厚度：0.70—0。70m，层底标高：—3。07——3。07m，层底埋深：24。20-24.20m。地基承载力特征值：160Kpa.
9—4层粉质粘土:厚度：1.00，层底标高：-7。87,层底埋深： —29。00m。地基承载力特征值:160Kpa。
10层粉质粘土：该层未穿透。地基承载力特征值:160Kpa。
根据地质勘查报告以及对周围场地水文地质情况的了解，场区地下水将影响基坑开挖和基坑支护，并影响基础施工，该部分水应予以排除。综合考虑水文地质条件、基坑大小，基坑降水的排水量可估算如下：
Q=1.366k
（2H-S）S
Lg(1+R/r0)
式中 Q——基坑涌水量
k——渗透系数
H-—含水层厚度
S——基坑水位降深
R—-降水影响半径
r0——基坑等效半径
由于土层渗透系数大.按上述方法估算，基槽总涌水量约为850m3/d。
本地区地下上层滞水水位较高,且含水层渗透性较差，地下水位降低比较困难，根据本工程基础深度、水文地质情况、日降排水量和我们在德州地区各类地层中的降水经验，本工程拟采用轻型井点降水方法进行基坑降水,降水要兼顾护坡施工、基坑开挖.井主要设在基坑坑外1。5—2.5米处。
降水井 d=600mm
无砂滤管 d=300 mm
滤料直径3—7 mm碎石
井深15m
井距8m（可根据实际情况移位,控制在6-10m左右）
井中心距槽边 1。5—2.5m
根据勘查报告,现场有三层地下水,管井抽排的地下水以潜水为主，滞水主要在粉砂层含存,该层渗透系数相对较大，通过管井下渗或土层“天窗”越流至以下土层，不需要在管井中间做砂井。滞水的季节性变化对建筑物的影响可不考虑。潜水的含水层以粘质粉土和粉质粘土为主，考虑其次生固结量，理论计算坡顶沉降量在20mm左右，因此可不考虑降水对周围建筑物的影响。但由于计算参数的可信度低，所以应对周边建筑物进行沉降观测，如果沉降超过20mm,则采取坡外回灌措施，控制沉降继续发展。
如果降水后水位仍高于基底,则采取坑内降水，在坑内做集水井集中抽排。本降水体系，除上层滞水不能彻底抽排外,将水位降至基底以下50cm以保证干底作业是有把握的,因此，上述措施仅作为预案。
对于地表水，采取“堵”和“疏”结合的办法：沿基坑护坡压顶砌筑240mm高挡水墙,以防地表水进入基坑;由于施工道路已经硬化，沿基坑四周距坑边1。5米砌筑120mm厚300mm宽的明排水沟;沿排水沟每隔20米设一雨水井，井口加设铁篦子;向雨水口方向作成流水坡，坡度为1％，将地表水引流至雨水井内.
对于由于降水时间短、土方开挖速度较快而出现的土层滞水滞留现象，采取就地挖设土层集水坑导流措施，以减小降水速度对土方开挖速度的影响。
二、抽水方案设计
降水井成井后进行洗井工作，用泥浆泵反复抽排降水井中的泥浆水,直到流出清水为止，再采用潜水泵抽水,抽出的水排入集水管，经沉淀池沉淀后进入现场临时排水管系统，排入指定的厂区排水管线。
三、地面排水系统设计
根据现场污水管线现状,可排水处有多个位置，可直接排近附近的道路排水管道。
由于现场狭窄,排水管线设置考虑如下。排水总管先沿施工现场围墙明设, 设置明排水沟, 水力坡度3‰。降水井井口与地面齐平,井口下300mm砌筑240mm厚砖加固.从井口暗埋塑料管至排水总管，暗埋塑料管与潜水泵塑料管采用二次软连接，以方便潜水泵的下放及维修。沉淀池用钢筋焊成的栅栏盖住，沉淀池尺寸深1.2米、长2米、宽2米。从沉淀池作砖砌排水暗沟直通厂区道路排水管线。为防止物体坠入降水井内,降水井用木质井盖封口。
以上措施详见附图1(降水井平面布置图)和附图2(降水井构造图）.
四、降水施工安排
首先开始降水井施工，一边成井，一边洗井，并同时开始下泵临时抽水，当排水管线安装完毕后，由排水管线向外排出；降水施工完毕联动抽水7天后，可进行土方开挖。
1、降水施工主要机械设备：
正反循环钻机 4台
9米3压风机 1台
潜水泵组 20台套
电箱 2只
电缆 若干
2、降水井施工的质量、安全要求：
降水井井身直径须达到或大于设计直径；
井的深度应达到或不超过设计井深的±2％；
井的顶角偏斜不得超过1度；
成井后必须进行一定长时间的井壁清洗工作；
井管必须直立, 上端保持水平，井管偏斜度不得超过1度；
井管安装完毕后，立即填滤料，滤料规格必须符合设计要求；
井管的选择及包裹必须与地层情况相符，并连接牢固稳妥;
地面排水管线必须符合设计排水量的要求，其铺设不得影响其它工作的进行，并不得发生渗漏现象；
抽排水使用深井泵，必须试运转后方可下入井内;
电器线路安装前必须对所使用的电箱电线进行绝缘测试，电箱电线的负荷必须和泵匹配。
电器管线必须套管埋入地表面下300mm或沿围墙架设，不得随地拉线。
3、降水井施工工艺流程：
降水井位测量及布设Þ钻井Þ换浆Þ下放滤水管Þ填下砾料Þ洗井Þ下放潜水泵Þ设置排水管线Þ联动抽水。
4、降水观测：
从开始降水起,每天由专人观测降水井内水位，并作好记录。对于水位变化异常的情况，应及时研究，采取措施处理。随土方开挖、喷锚护坡的进行,观察基坑边坡。如坑壁有水渗出，应判断水源性质。对上层滞水，可采用插排水管的方法处理。
5、降水施工进度计划：
XX月XX日开始施工,XX天完成成井工作。
管线铺设XX月XX日完成，开始联动抽水。井口处理及辅助工作可在联动抽水期间完善。
