被动柔性防护网施工表格.doc

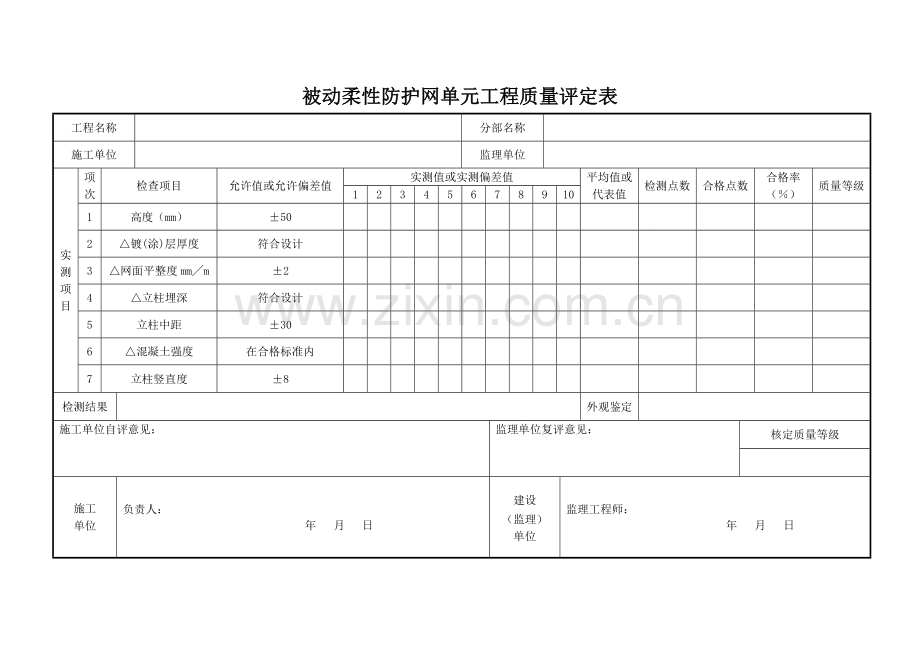

被动柔性防护网单元工程质量评定表
工程名称

分部名称

施工单位

监理单位

实测项目
项次
检查项目
允许值或允许偏差值
实测值或实测偏差值
平均值或代表值
检测点数
合格点数
合格率（％）
质量等级
1
2
3
4
5
6
7
8
9
10
1
高度（mm）
±50

2
△镀(涂)层厚度
符合设计

3
△网面平整度mm╱m
±2

4
△立柱埋深
符合设计

5
立柱中距
±30

6
△混凝土强度
在合格标准内

7
立柱竖直度
±8

检测结果

外观鉴定

施工单位自评意见：
监理单位复评意见：
核定质量等级

施工
单位
负责人：
年 月 日
建设
（监理）
单位
监理工程师：
年 月 日
编号：1
柔性防护系统安装检查验收表
工程名称

施工时间

检查时间

桩号及部位

施工单位

系统基础定位
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
基座基础间距
10M±（3%～8%）
用卷尺逐个检查

2
基座基础位置
顺坡面尽量布置于天然低洼处，便于系统紧贴坡面。
逐个检查

3
上拉锚杆基础
系统两端各一个，中间每跨一个，置于系统上缘。
逐个检查

4
侧拉锚杆基础
系统两端各一个，置于系统两端下缘。
逐个检查

5
中间加固锚杆基础
每50米设置一个，置于系统下缘。
逐个检查

6
偏转处下拉锚杆基础
系统（坡面）偏转处设置

施工
单位
验收意见:
初检：
验收意见：
复检：
验收意见:
终检：
建设
（监理）
单位
验收意见：
监理工程师：
日期：
质量负责人： 日期：
柔性防护系统安装检查验收表编号：2

工程名称

施工时间

检查时间

桩号及部位

施工单位

基础开挖或钻凿锚孔
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
基座基础规格
长×宽×高（深)=800mm×600mm×1000mm，（岩基裸露成覆盖层很薄时直接钻凿地脚螺栓孔，孔深≧1m，孔径≧￠45
用卷尺逐个检查

2
侧拉锚杆基础
长×宽×高(深)=800mm×600mm×1000mm，（岩基裸露成覆盖层很薄时直接钻凿地脚螺栓孔,孔深≧2m，孔径≧￠45
用卷尺逐个检查

3
中间加固锚杆基础
长×宽×高（深）=800mm×600mm×1000mm，（岩基裸露成覆盖层很薄时直接钻凿地脚螺栓孔，孔深≧2m，孔径≧￠45
用卷尺逐个检查

4
偏转处下拉锚杆基础
长×宽×高（深）=800mm×600mm×1000mm，（岩基裸露成覆盖层很薄时直接钻凿地脚螺栓孔，孔深≧2m,孔径≧￠45
用卷尺逐个检查

施工
单位
验收意见：
初检:
验收意见：
复检：
验收意见：
终检：
建设
（监理)
单位
验收意见：
监理工程师：
日期:
质量负责人： 日期：
柔性防护系统安装检查验收表编号：3

工程名称

施工时间

检查时间

桩号及部位

施工单位

锚杆安装（基础砼浇筑或锚孔注浆)
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
基座基础
采用C20砼浇筑，当浇筑砼基础时（钻孔注浆采用M30水泥砂浆或纯水泥浆灌注）,地脚螺栓锚杆￠28×1米/M27×100。
逐个检查

2
上拉锚杆基础
采用C20砼浇筑，当浇筑砼基础时（钻孔注浆采用M30水泥砂浆或纯水泥浆灌注）锚杆：2￠16×2米柔性锚杆。
逐个检查

3
侧拉锚杆基础
采用C20砼浇筑，当浇筑砼基础时（钻孔注浆采用M30水泥砂浆或纯水泥浆灌注）锚杆:2￠16×2米柔性锚杆。
逐个检查

4
中间加固锚杆基础
采用C20砼浇筑,当浇筑砼基础时（钻孔注浆采用M30水泥砂浆或纯水泥浆灌注）锚杆：2￠16×2米柔性锚杆。
逐个检查

5
偏转处下拉锚杆基础
采用C20砼浇筑，当浇筑砼基础时,内需设置￠16钢筋笼，（钻孔注浆采用M30水泥砂浆或纯水泥浆灌注）锚杆：2￠16×2米柔性锚杆。
逐个检查

施工
单位
验收意见：
初检：
验收意见：
复检：
验收意见：
终检:
建设
（监理)
单位
验收意见：
监理工程师:
日期：
质量负责人： 日期:
柔性防护系统安装检查验收表编号：4

工程名称

施工时间

检查时间

桩号及部位

施工单位

钢柱及拉锚绳安装
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
基座安装
基础砼浇筑（或地脚螺栓灌浆）3天后进行，基座板套入地脚螺栓后，将螺栓紧固到螺帽将弹簧圈压平为止。
逐个检查

2
上拉锚绳安装
基础砼浇筑(或锚杆灌浆)3天后进行，采用￠16镀锌高强度钢丝绳,每根上拉锚绳各带一个减压环，位置离钢柱挂座约0。5~1米，两端各用3个绳卡固定.
逐个检查

3
侧拉及中间加固锚绳安装
基础砼浇筑（或锚杆灌浆）3天后进行，采用￠16镀锌高强度钢丝绳，每根上拉锚绳各带一个减压环，位置离钢柱挂座约0.5～1米,两端各用3个绳卡固定。
逐个检查

4
钢柱安装
与基座连接螺栓需紧固到螺帽将弹簧圈压平为止，钢柱高5米,沿坡面向下与水平面夹角为75度±5度。
逐个检查

5
偏转处下拉锚绳安装
基础砼浇筑（或锚杆灌浆)3天后进行，采用￠16镀锌高强度钢丝绳,不带减压环,两端各用3个绳卡固定。
逐个检查

施工
单位
验收意见:
初检:
验收意见：
复检：
验收意见:
终检：
建设
（监理）
单位
验收意见：
监理工程师：
日期:
质量负责人： 日期：
柔性防护系统安装检查验收表编号：5

工程名称

施工时间

检查时间

桩号及部位

施工单位

上、下支撑绳安装
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
上支撑绳安装
钢柱安装好后进行,采用￠18镀锌高强度钢丝绳，每根钢丝绳按50-60米分段,每10米（即一跨）带两个减压环,分别从第一根钢柱基座到本段最后一根钢柱基座正反方向各安装一根，正向钢丝绳穿过沿途钢柱挂座内侧，反向经过外侧并用绳卡固定，其各自所带减压环位置距钢柱挂座1米左右，且分置于钢柱两侧，支撑绳两端各用3个绳卡固定。

2
下支撑绳安装
钢柱安装好后进行，采用￠18镀锌高强度钢丝绳，每根钢丝绳按50-60米分段，每10米(即一跨)带两个减压环，分别从第一根钢柱基座到本段最后一根钢柱基座正反方向各安装一根，正向钢丝绳穿过沿途钢柱挂座内侧,反向经过外侧并用绳卡固定，其各自所带减压环位置距钢柱挂座1米左右，且分置于钢柱两侧，支撑绳两端各用3个绳卡固定。

施工
单位
验收意见：
初检:
验收意见:
复检:
验收意见：
终检：
建设
（监理）
单位
验收意见：
监理工程师：
日期:
质量负责人： 日期：
柔性防护系统安装检查验收表编号：6

工程名称

施工时间

检查时间

桩号及部位

施工单位

钢绳网的安装
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
环形网外观
钢丝直径及材质、网孔孔径、卡扣符合设计及规范要求。
肉眼观察

2
环形网规格
采用3mm高强度热镀锌钢丝编制；
每张网规格R9/3/300mm 5米×5米
用尺量

3
网孔尺寸
环形网孔尺寸:R9/3/300mm
用尺量,每张网抽查5个网孔

4
布置
每相邻两根钢柱间（即一跨，10米）布置两张环形网.
逐跨检查

5
缝合
采用￠16高强度热镀锌钢丝绳将环形网与上、下支撑绳及相邻的钢绳网相互缠绕在一起，并进行欲张拉，使左右侧的缝合绳端头重叠1米左右，用绳卡分别将其固定于该环形网上，绳卡位置位于离缝合绳末端约0.5米的地方。
逐跨检查

施工
单位
验收意见：
初检:
验收意见：
复检：
验收意见：
终检：
建设
（监理）
单位
验收意见:
监理工程师：
日期:
质量负责人: 日期：
柔性防护系统安装检查验收表编号：7

工程名称

施工时间

检查时间

桩号及部位

施工单位

格栅网的安装
序号
检查验收项目
技术要求及检查内容
检查方法
检查记录
备注
1
格栅网外观
网孔大小均匀,钢丝无锈蚀、扭结、断脱现象.
肉眼观察

2
格栅网规格
采用￠2。2高强度热镀锌钢丝编制；
每张网规格：2。25米×10.2米
用尺量

3
网孔尺寸
环形网孔边长50mm±5mm
用尺量，每张网抽查10个网孔

4
布置
铺挂与环形网的内侧（迎坡面侧）覆盖完整个系统的环形网
逐跨检查

5
缝合(联接)
用￠1。5的扎丝将其扎结于钢丝网及支撑绳上，每m2扎结4处，网间重叠宽度≧5cm，环形网上缘折到网的外侧固定于支撑绳上，扎结间距1米左右.
逐跨检查

施工
单位
验收意见:
初检：
验收意见：
复检：
验收意见：
终检：
建设
（监理)
单位
验收意见：
监理工程师：
日期：
质量负责人: 日期：
