新建围墙工程施工方案.doc

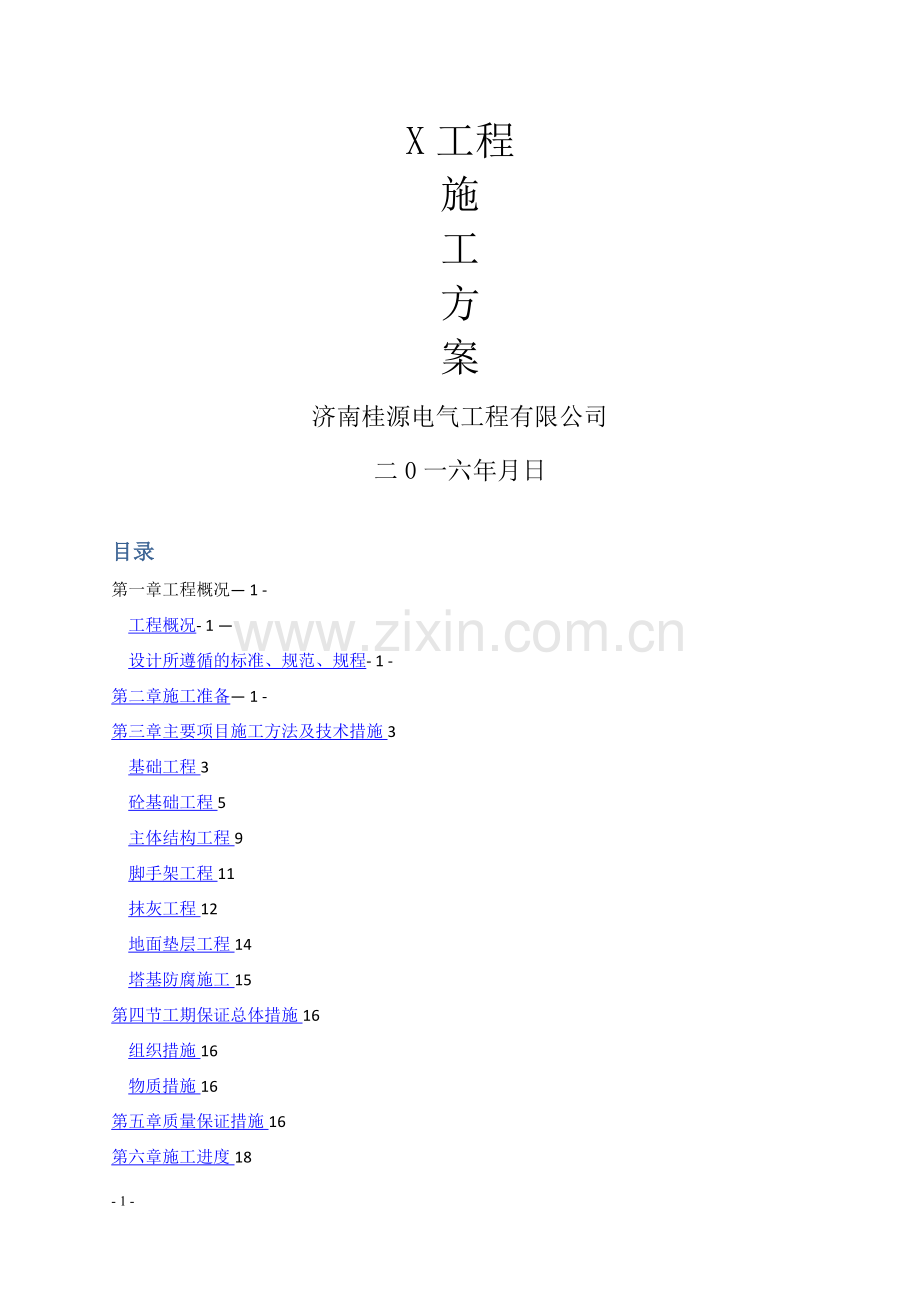

X工程施工方案济南桂源电气工程有限公司二0一六年月日目录第一章工程概况 1 -工程概况- 1 设计所遵循的标准、规范、规程- 1 -第二章施工准备 1 -第三章主要项目施工方法及技术措施3基础工程3砼基础工程5主体结构工程9脚手架工程11抹灰工程12地面垫层工程14塔基防腐施工15第四节工期保证总体措施16组织措施16物质措施16第五章质量保证措施16第六章施工进度18进度计划18第七章文明施工保证措施19文明施工创建标准和争创目标19现场设施规定19安全文明施工措施2216第二章施工准备技术准备:1、测量放线，依据图纸确定本工程围墙的位置。2、组织学习、熟悉施工图纸、领会设计意图，做好设计交底和图纸会审工作.3、对施工技术人员和操作工人组织培训学习,进行分级交底。4、编制施工进度控制实施细则，分解工程进度控制目标，明确各自职责,确保工期。5、编制工程质量实施细则，确定质量控制点,分解施工质量目标，建立施工质量保证体系，对特殊部位如测量放线等编制作业指导书.（图纸）人员准备：各施工项目施工人员一览表序号工种人数备注1现场管理人员12木模工1人3钢筋工10人4泥工6人5普工10人6电工1人7电焊工1人预制、加固预埋件机械准备：各项目施工主要设备表序号规格或型号数量备注1PC200挖机1台用于场地整平开挖基坑2AL10自动安平水准仪1台场地找平3苏光RST238全站仪一台定轴线4100电动离心泵1台5木工钢筋工制作工具1套各一套6砼浇筑设备一套第三章主要项目施工方法及技术措施基础工程1、施工工艺场地平整定位放线基槽开挖、清槽、验槽支设模板检查验收浇筑垫层拆除模板基础定位放线砼基浇筑基础验收。其中：土方开挖工序如下：定位测量埋设轴线引桩撒出开挖线机械挖土地基验槽地基异常处理-进入下道工序.2、施工要点1)土方开挖过程中土量，在现场附近就近堆放.2）开挖过程中,测量人员随时抄平,在坑壁上钉上标高控制桩，以便随时掌握开挖深度，防止超挖。3）挖土时，应提前探明地下管线的分布情况，做好妥善处理。4)土方施工中，应注意施工机械的安全使用，进场前进行检修。开挖时挖掘机工作范围内不准进行其他作业.5）待基础轴线尺寸，基底标高经验收合格办完隐检手续后，测放人员及时标定100mm厚砼上皮的标高控制线.砼浇筑前先检查垫层的尺寸及形状是否正确、模板支撑是否牢固.浇筑砼时，砼表面用刮杠刮平，随后用木抹子搓平压光.6) 在垫层上方放出砼基础控制线，立即进行砼基础砌筑施工。土方回填基础工程完工后，经验收合格后，再进行土方回填。.1）工艺流程基层清理检验土质分层铺土修整找平验收。2）质量标准主控项目：标高偏差允许值30mm。一般项目：允许偏差不大于20mm。挖槽浇筑垫层砼基础工程砼基础砼基础施工前,弹出砼基础的中线和边线，基础钢筋绑扎验收，基础模板支设验收，混凝土浇筑混凝土坍落度不应大于160，先浇筑底层混凝土,在底层混凝土初凝前浇筑上层混凝土。上层混凝土振捣时,振捣棒应插入下层混凝土5-10cm，保证两层混凝土接触良好。基础钢筋该工程质量目标为合格，混凝土结构要求观感质量很高，因此必须杜绝混凝土结构表面钢筋及绑扎丝外露现象.这就要求在钢筋工程施工时,不但要采取有效措施保证钢筋的保护层厚度满足施工要求.工人数量及分工序号用工工种数量1钢筋加工22钢筋绑扎工63其他配合工人2按照图纸、变更洽商要求组织工长及钢筋工编制钢筋下料设计,经技术负责人审批后合格后,方可正式下料。钢筋下料计划应做到满足设计要求、经济、合理的原则.真熟悉施工质量验收规范、规程、工艺标准、施工图集，掌握其施工做法及细部节点要求。钢筋应有出厂质量证明书或试验报告，钢筋表面或每捆(盘）钢筋均应有标志。应按炉罐（批）号及直径分批验收.检验内容包括查对标志、外观检查，钢筋的表面不得有裂纹、结疤、褶皱和伤痕,并按规定进行见证抽取试样做力学性能试验，试验合格后方可使用。根据施工的进度和流水段的划分、以及施工人员的安排,结合施工的工作量准备相应的机具设备和材料进场,进行现场钢筋的加工制作。按施工现场平面图规定的位置，将钢筋后台加工、堆放现场清理干净整洁,准备好垫木,材料按绑扎顺序、型号堆放并挂好牌。各种机械有专人操作牌，各种机械定期保养,维修上油，保持机械的清洁使用合理.核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。钢筋外表面有铁锈时，应在绑扎前清理干净，锈蚀严重侵蚀断面的钢筋不得使用。基础钢筋施工1、施工流程垫层施工、钢筋加工完成施工准备钢筋配料单、绑扎指导书基础放线三检验收合格成型钢筋运输基础钢筋检 查三检验收合格布基础柱插筋隐蔽验收报检、符合要求钢筋隐蔽验收记录结 束基本要求（1）按弹出的基础防水板边线,按设计分布的钢筋间距,划出下层钢筋位置线，先铺底板下层钢筋.根据底板受况，决定下层钢筋哪个方向钢筋在下面,一般情况下先铺短向钢筋，再铺长向钢筋.（2）摆放底板混凝土保护层砂浆垫块，垫块厚度等于保护层厚度，按每1m间距梅花型放置.如基础防水板较厚或基础梁及底板用钢量较大,摆放间距可缩小,甚至可改用铁制垫块。（3）基础的插筋安放并绑扎牢固,插入深度要符合设计要求，甩出长度不宜过长,其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。操作要点绑扎钢筋时，必须保证受力钢筋不位移,双向受力的钢筋不得跳扣绑扎，水平方向留设钢筋保护层，必须以水泥砂浆制成垫块，垫块厚度按设计要求，将钢筋垫起。钢筋及铅丝均不得接触模板，采用钢筋马凳架设上层钢筋网，钢筋马凳间距为1m左右为宜，钢筋马凳支设在下层钢筋篦子上，不准支设在垫层上，钢筋马凳高度必须计算准确.受力钢筋为级钢筋,直径12，间距150mm；构造钢筋为级钢筋,直径12，间距200mm；浇筑基础回填、夯实主体结构工程1、 墙体工程放线砌砖柱、墙砌筑压顶本工程砌筑材料：墙体用砖:砌筑材料：采用机制红砖，M5.0水泥砂浆砌筑 ，（1）砌筑工程所用材料必须先试验后使用，严禁用不合格的材料。(2）砌筑砂浆:砂浆品种，标号必须符合设计要求，黄砂不得含有杂物，采用自来水，黄砂杂质含量控制在低于3的范围以内.（3）施工准备，砌筑前砖或砌块必须用水湿透，但不能过湿或湿润不均匀.（4）砌筑前必须先将基层表面的砂浆杂物清理干净，并浇水湿润，同时应试摆；砌筑前,应按图纸设计要求预留洞口管道及预埋件。(5)应严格按砖砌工程施工规范操作立好皮数杆，控制好灰缝厚度，以控制砌筑高度，并用七分砖或小规格砌块配合整砖砌筑转角和墙端部,以达错缝的目的.（6）砌体接槎时，必须将接槎处的表面清理干净、浇水湿润,并应填实砂浆，保持灰缝平直.（7)补砌墙体时，应检查拉结筋的锈蚀情况，如锈蚀较重的，必须用钢丝刷等工具除锈后,方可砌筑隐蔽。(8）初砌筑墙体时需预留排水孔5m设一个（240*240）（9）按规范要求做砂浆试块,并按期试验.（10）内、外脚手架采用扣件式钢管单排脚手架.施工要点：2、砌砖施工材料要求:A、砖:品种、强度等级必须符合设计要求，并有出厂合格证或试验单。B、水泥：水泥品种与标号应根据砌体部位所下环境选择。C、砂子:中砂。作业条件：A、按设计弹出围墙轴线。B、按标高立好皮数杆，皮数杆的间距以20m为标准。砌筑要点：A、砖浇水：粘土砖必须在砌筑前一天浇水湿润，以水浸入砖四边50mm为宜，含水率为12.B、砂浆搅拌:砂浆配合比应采用重量化，计量精度水泥为2%，砂、灰膏控制在5%以内。宜用机械搅拌，搅拌时间不少于1.5分钟.C、砂浆：应满足下列要求：D、砂浆在运输和使用时，不得产生泌水、分层、离析等现象,要保证砂浆组分的均匀性.作业条件：A、现场存放的砖场地应夯实,平整,不积水，码放应整齐.装运过程轻拿轻放，避免损坏，应尽量减少二次倒运。B、根据墙体尺寸和砌块规格,妥善安排砌排砌筑平面排列设计，尽可能地减少现场切割量。 C、外墙角处，砌块应分皮咬嗟,交错搭砌。D、砌体的水平灰缝厚度一般为812mm；垂直灰缝宽度一般为8-12mm.脚手架工程1、为确保施工互不干扰,要求外脚手架满足施工要求2、材料要求脚手架使用直径48mm，壁厚3。5mm钢管，有严重锈蚀、弯曲、压扁或裂纹的钢管严禁使用;扣件必须使用合格的玛钢扣件，且取得产吕合格证，当扣件夹紧钢管时，开口处的最小距离应不小于5mm;木脚手板应用松木或杉木制作，厚度不宜小于50mm，脚手板两端应采用直径为4mm的镀锌钢丝各箍两道。3、外架的拆除A、拆除顺序应逐层由上而下进行，严禁上下同时作业;B、所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架;4、脚手架允许偏差随时校正杆件的垂直和水平偏差，以免偏差过大。A、立杆的垂直偏差、全高偏斜不大于10mmB、同一排大横杆的水平偏差不在感动50mm。5、脚手架支搭的其它要求:A、支搭过程中操作人员必须系挂安全带;B、上下横杆的接长位置错开布置在不同的立杆纵距中，与相临立杆的距离不大于500mm；C、小横杆贴近立杆,搭于横杆之上，用直角扣件扣紧；抹灰工程1、 基层清理浇水湿润吊垂直、套方、抹灰饼做护角抹水泥窗台墙面冲筋抹底灰修补预留孔洞、电箱槽、盒等抹罩面灰。2。1、基层清理 (1）混凝土基体:表面凿毛或在表面洒水湿润后涂刷1:1水泥砂浆（加适量胶结剂或界面剂）。 （2）加气混凝土基体：应在湿润后边涂刷界面剂，边抹强度不大于M5的水泥混合砂浆.2.2 墙面浇水 墙面应用细管或喷壶自上而下浇水湿透,一般在抹灰前1d进行，每天不少于2次.2.3 做灰饼 根据设计图纸要求的抹灰质量等级，按照基层表面平整垂直情况，用一面墙做基准先用方尺规方.应先在地上弹出十字中心线,然后按基层面平整度弹出阴角线。随即在距阴角100mm处吊垂线并弹出铅垂线，再按地上弹出的墙脚线往墙上泛印出阴角两面墙上的墙面抹灰层厚度控制线。 经检查确定抹灰厚度，但最薄处不应小于7mm，墙面凹度较大时，要分层抹平,每遍厚度易控制在79mm。抹灰总厚度大于或等于35mm时,应采取加强措施。2。4 抹底灰在墙体湿润情况下进行抹底灰。抹时先薄薄抹一层，不得漏抹,要用力压使砂浆挤入细小缝隙内，接着分层装档压实抹平至与标筋齐全，再用大木杠或靠尺板垂直水平刮找一遍，并用木抹子搓毛。抹底板前应先在墙、柱部位粘贴纤维网片，网片粘贴时先将网片宽度范围薄薄的刮一层粉刷砂浆，再进行粘贴，严禁直接将纤维网贴在墙、柱上。2。5质量控制(1）抹灰工程应对水泥的凝结时间和安定性进行复验.（2）抹灰工程应对下列隐蔽工程项目进行验收：抹灰总厚度大于或等于35mm时的加强措施。不同材料基体交接处的加强措施.(3）各种砂浆抹灰层,在凝结前应防止快干、水冲、撞击、振动和受冻,在凝结后应采取措施防止玷污和损坏。水泥砂浆抹灰层应在湿润前提条件下养护。（4)水泥砂浆面层的材质、强度(配合比）和密实度必须设计要求和施工规范定.（5）水泥砂浆面层与基层结合必须牢固，无空鼓.2。6、 一般项目（1） 一般抹灰工程的表面质量应符合下列规定： 抹灰表面应光滑、洁净、接搓平整，分格缝应清晰。 护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面因平整. 抹灰层总厚度应符合设计要求,水泥砂浆不得抹在石灰砂浆层上,罩面石膏灰不得抹在水泥砂浆层上。 抹灰分格缝的设置应符合设计要求,宽度和深度应均匀，表面应光滑，棱角应整齐。 抹灰工程质量的允许偏差和检查方法应符合下表：项次项目允许偏差（mm)检验方法普通抹灰高级抹灰1立面垂直度43用2m垂直检查尺检查2表面平整度43用2m靠尺和塞尺检查3阴阳角方正43用直角检测尺检查地面垫层工程1、将基层表9面的泥土、浮浆块等杂物清理冲洗干净,楼板表面有油污,应用510%浓度的火碱溶液清洗干净.浇铺面层1d浇水湿润,表面积水应予扫除。2、 冲筋贴灰饼小面积房间在四周根据标高线做出灰饼,大面积房间还应每隔1.5m冲筋,有地漏时,要在地漏四周做出0。5的泛水坡度；灰饼和冲筋均用细石混凝土制作,随后铺细石混凝土。3、配置混凝土采用商品混凝土.4、 铺混凝土铺时预先用木板隔成宽不大于3m的区段,先在已湿润的基层表面均匀扫一道1:0.40。45(水泥:水)的素水泥浆，随即分段顺序铺混凝土，随铺随用长木杠刮平拍实，表面塌陷处应用细石混凝土补平,再用长木杠刮一次，用木抹子搓平.紧接着用长带形平板振动器振捣密实,或用30kg重铁滚筒纵横交错来回滚压35遍，直至表面出浆为止,然后用木抹搓平。5、 撒水泥砂子干面灰木抹搓平后，在细石混凝土面层上均匀地撒1:1干水泥砂浆，待灰面吸水后再用长木杆刮平，用木抹子搓平.第一遍抹压用铁抹轻压面层，将脚印压平.第二遍抹压当面层开始凝结，地面上有脚印但不下陷时,用铁抹子进行第二遍抹压，尽量不留波纹。第三遍抹压当面层上人稍有脚印，而抹压无抹纹时,应用钢皮抹子进行第三遍抹压，抹压时要用力稍大，将抹子纹痕抹平压光为止，压光时间应控制在终凝前完成.6、 养护第三遍抹压完24h后,满铺湿润锯屑或其他材料覆盖养护，每天浇水两次，时间不少于7d7、质量控制水泥砂浆面层表面质量应符合以下规定:表面无明显脱皮和起砂，局部有少数细小收缩裂纹和轻微麻面,但面积不大于800cm2，且在一个检查范围内不多于二处。塔基防腐施工1、铁塔结构表面应无可见的油脂和污垢，且无附着不牢的起壳氧化皮，铁锈和旧漆皮等附着物，底材显露部位的表面应具有金属光泽.2、表面处理后应尽快（一般不超过4小时）刷图第一遍底漆,因故不能立即刷涂底漆的药妥善保护,以防再生锈和污染。干燥后,俺铁塔结构表面的涂刷工艺标准,涂刷冷涂锌防锈底漆两遍,铁红防锈漆一遍，调和漆与明漆各一遍.第四节 工期保证总体措施组织措施1、有力的指挥体系：由具有丰富施工经验的项目经理负责本工程的施工管理,同时配足专业施工技术管理人员组建坚强有力的项目部，明确职责,严格岗位责任，各司其职，各负其责，既保证项目经理的领导权威性，又注意发挥各职能部门的主观能动性,齐心协力做好工作。2、优秀的施工队伍：信誉好、素质高的劳务分保队伍是保证工程按期完成的基本条件之一，选择考察认定的从事过类似工程施工，素质高、信誉好、作风硬的进行本工程的施工，确保工程按计划进行。物质措施1、采用先进的水平运输机械:现场投入3台机动翻斗车车，负责现场材料水平运输。以加快施工进度。2、应急措施，考虑在先：利用消防水池和地下井蓄水,确保突然停水时施工的正常运转。提高材料紧缺时的储备串换能力，保证现场材料的及时供应.第五章质量保证措施1、物资检验规定对所有进场的原材料、半成品组织检查验收，建立台帐.对需要做复试的原材料,如：水泥、砂石料、各种附加剂、焊条、焊剂、防水材料等，必须按照规定及时取样试验，并将试验报告向监理报验. 2、过程检验及报验规定严格执行国家现行规范、标准及企业的各项规定，严格按照设计要求组织施工。每个分项工程（工序）开工之前,分严格按工艺标准要求对操作班组进行技术、质量交底。3、 分部分项（工序）工程完成后，组织自检和工序间的交接检查,不合格的分项或工序，不经返修合格不得进行下道工序的施工.分项工程或工序达到合格后填好报验单报监理和主任工程师复查验收,报验单附自检、交接检记录、隐蔽记录、预检记录、质量评定等资料。严格按照“三检制”组织检查各道工序的施工质量。做到检查上道工序，保证本道工序,服务下道工序.真正做到严格控制工序质量，不合格的工序不移交。4、质检人员必须严格控制施工过程中的质量,在施工过程中严格把关，不得隐瞒施工中的质量问题,并督促操作者及时整改。第六章施工进度进度计划 工期进度项目123456789101112131415现场勘察设备进场平整场地新建围墙等浇筑地面杆塔维护验收施工单位：济南桂源电气工程有限公司 编制日期:2016年月第七章文明施工保证措施文明施工创建标准和争创目标本工程安全文明管理目标：以文明施工管理确保文明施工秩序。按照济南市建筑工程施工现场“文明工地评定标准进行管理。力争本工程再创施工现场文明工地。根据有关文明工地建设标准,我们具体做到：无重大工伤事故;施工现场人行畅通，施工区域与非施工区域严格分隔;现场设置文明施工牌，管理人员佩卡上岗;生活设施清洁文明.现场设施规定1、卫生管理（1）不带泥沙出场,并做到沿途不遗不撒.(2)施工现场经常保持整洁卫生.道路平整、坚实、畅通，并有排水设施。(4）饮用水保证开水供应,饮水器具卫生.2、污染控制(1）大气污染施工垃圾搭设封闭临时专用垃圾道或采用容器吊运,严禁随意凌空抛散，垃圾及时清运，适量洒水,减少扬尘。水泥等粉细散装材料，采取室内（或封闭）存放或 严密遮盖,卸运时采取有效措施，减少扬尘。现场的临时道路地面做硬化处理，防止道路扬尘.在现场设置搅拌设备时，安设挡尘装置。(2）水污染1）进行混凝土、砂浆等搅拌作业的现场,设置沉淀池，使清洗机械和运输车的废水经沉淀后排入市政污水管线或回收用于洒水降尘。2)控制施工产生的污水流向,防止漫沿，并在合理的位置设置沉淀池,经沉淀后排入污水管线，严禁流出施工区域,污染环境.3)现场存放油料的库房进行防渗漏处理，储存和使用都采取措施，防止跑、冒、滴、漏，污染水体.（3)噪声污染1）施工现场遵照中华人民共和国建筑施工场界噪声限值（GB1252390）制定降噪的相应制度和措施。2）进行强噪声、大震动作业时，严格控制作业时间。必须昼夜连续作业的，采取降噪减震措施，作好周围群众工作，并报有关环保单位备案后施工3、场容场貌管理（1）按照要求实行封闭施工，施工区域围栏围护,闲杂人员一律不得入内。（2）施工现场的场容管理，实施划区域分块包干,责任区域挂牌示意。（3）制定施工现场生活卫生管理、检查、评比考核制度.（4）安全生产作业工作：做到七牌一图（工程项目基本情况、工程项目责任人员姓名牌、安全六大纪律牌、安全生产计数牌、十项安全技术措施、防火须知牌、卫生须知牌和工地施工平面图）。（5)现场布置安全生产标语和警示牌，做到无违章.（6）确保周围环境清洁卫生，做到无污水外溢，围栏外无渣土、无材料、无垃圾堆放。4、临时道路管理(1)车辆派专人负责.（2）现场施工道路畅通。(3）做好排水设施，场地及道路不积水.(4）开工前做好临时便道，临时施工便道路面高于自然地面，道路外侧设置排水沟.5、材料堆放管理（1）各种设备、材料尽量远离操作区域，并不许堆放过高,防止倒塌下落伤人。（2)进场材料严格按场布图指定位置进行规范堆放。（3)现场材料员认真做好材料进场的验收工作（包括数量、质量、质保书），并且做好记录（包括车号、车次、运输单位等).（4）水泥仓库有管理规定和制度，水泥堆放十包一垛，过目成数,挂牌管理.水泥发放凭限额领料单，限额发放。仓库管理人员认真做好水泥收、发、存流水明细帐。（5）材料堆放按场布图严格堆放，杜绝乱堆、乱放、混放,特别是杜绝把材料堆靠在围栏、广告牌后，以防受力造成倒塌等意外事故的发生。6、治安管理措施教育，提高广大职工群众保卫工程建设和遵纪守法的自觉性。经常开展以防火、防爆、防盗为中心的安全检查，堵塞漏洞，业主在社会治安、综合治理、交通管理、环境保护等方面的管理规定。并与各专业施工单位层层签订治安责任协议书.所有人员进入现场须佩带胸卡、工作服、安全帽。非本工程人员不得进入.工作人员不得在工地内酗酒或酒后进工地工作，不得携带违禁品进入，以维护财产和人员安全。材料车辆进单位装卸完毕后，立即驶离现场,停放指定停车场。对施工现场的贵重物资、重要器材和大型设备加强管理,严格有关制度，设置防护设施和报警设备,防止物资被哄抢、盗窃或破坏。广泛展开法制宣传和“四防”发现隐患及时采取预防措施，防止发生问题。加强对外包队伍的管理,设专人负责对外包队伍进行法制、规章制度教育,对参加施工的民工进行审查、登记造册,领取暂住证,发工作证，方可上岗工作.7、防止扰民措施合理进行现场的布置,并增加必要的环保措施及环境防护，以减少对周边环境产生危害.协助业主对周边环境进行协调,确保工程正常运行.对工程可能发生的扰民及民扰问题承担总承包管理职责，全面负责协调各方面工作.开工前到环保监察站进行受监登记,随时接受环保监测。在进场施工前，和当地政府、居委会取得联系，通报工程的概况、性质及建设意义,并积极听取周边单位的意见及建议，尽量采用合理的施工方案减少对周边环境的影响.对受施工的噪声、强光、灰尘影响的单位及居民采取相应的必要的弥补措施。同时采取行之有效的预防措施减少这些危害，以尽可能地保护周边单位及居民的利益。8、对场地及机械设备进行合理布置,采用低噪音的新型机械设备。对施工场地照明灯光布置尽量背离居民区.
