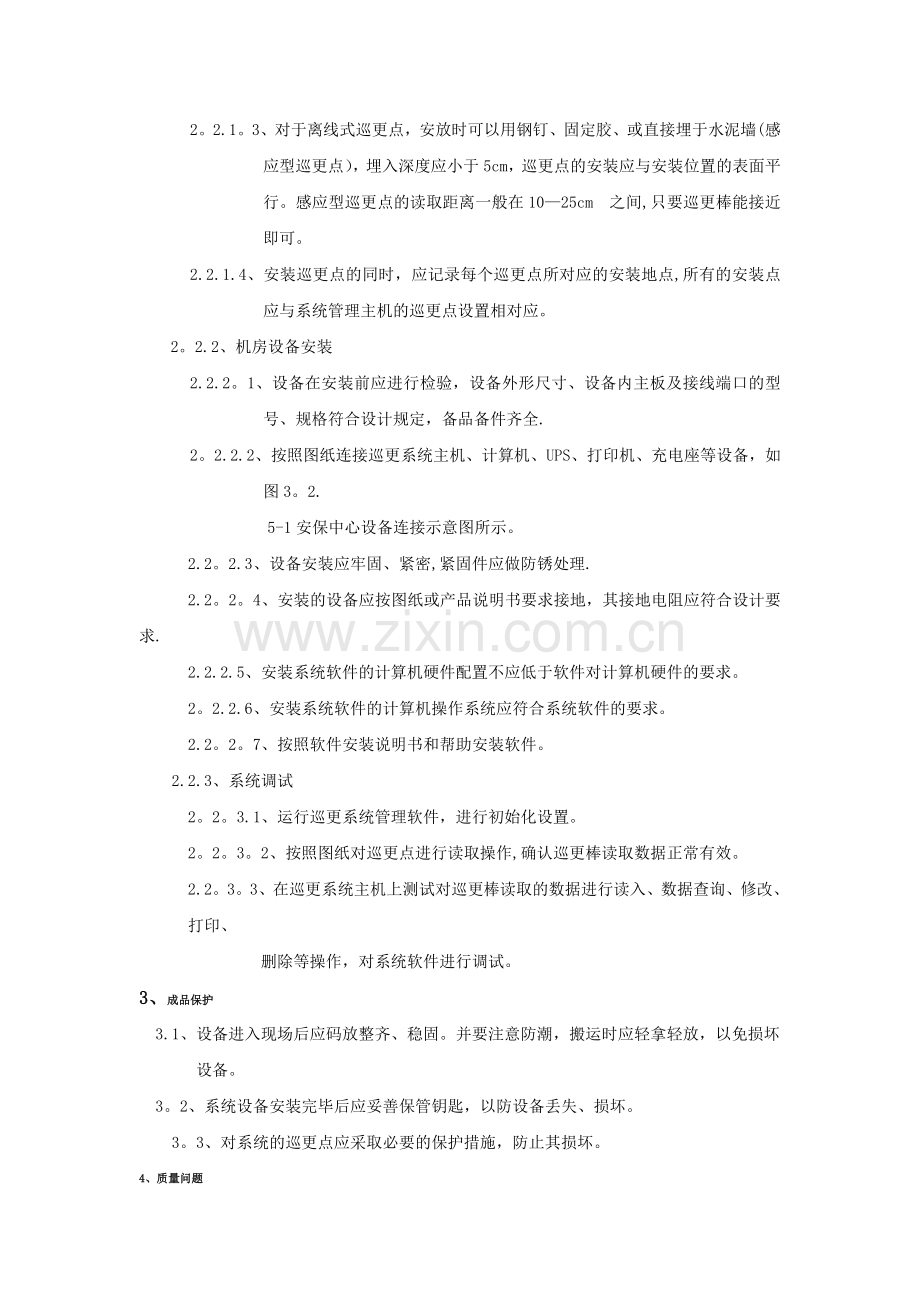

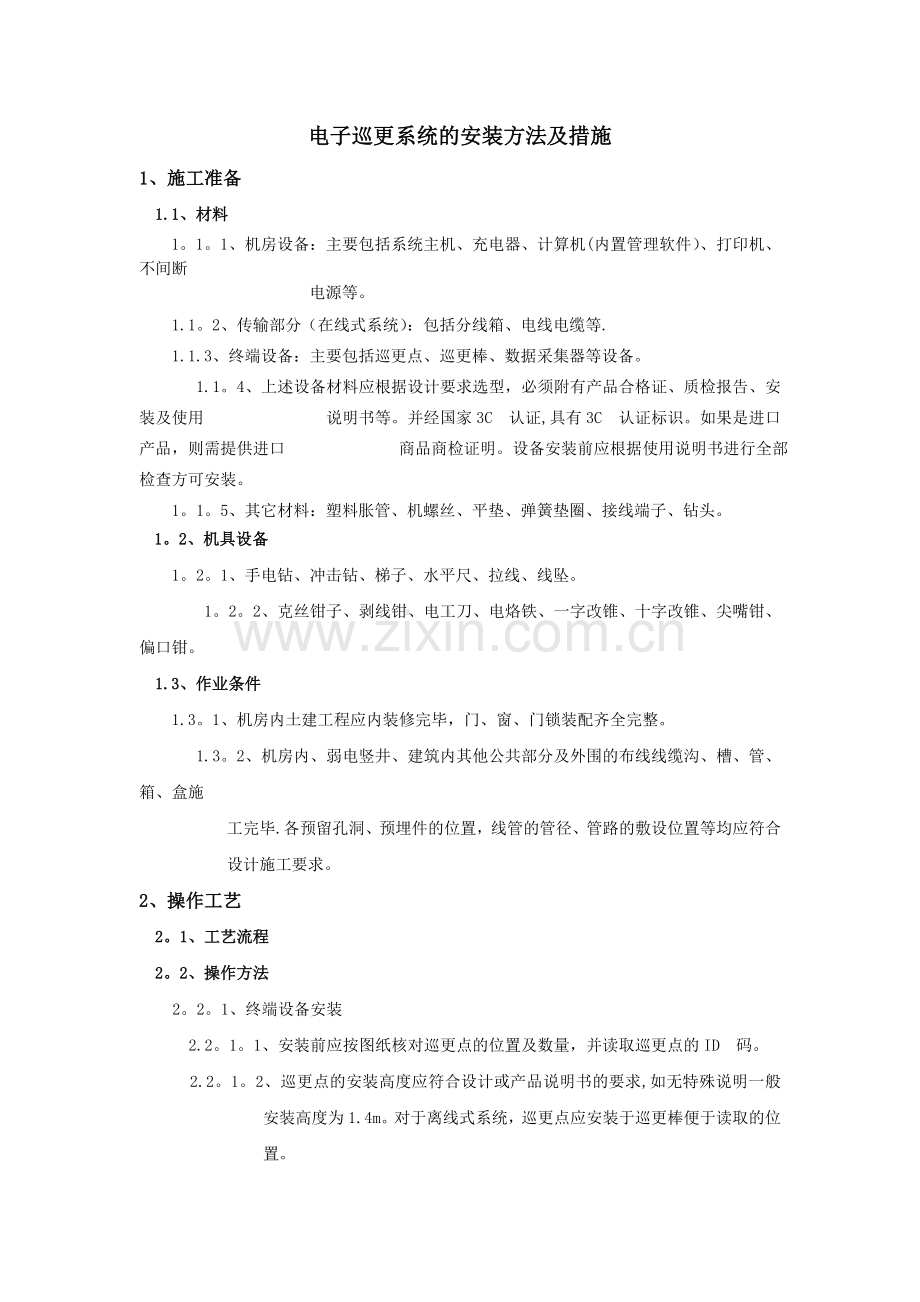

电子巡更系统的安装方法及措施1、施工准备1.1、材料1。1。1、机房设备：主要包括系统主机、充电器、计算机(内置管理软件）、打印机、不间断 电源等。1.1。2、传输部分（在线式系统）：包括分线箱、电线电缆等.1.1.3、终端设备：主要包括巡更点、巡更棒、数据采集器等设备。 1.1。4、上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用 说明书等。并经国家3C认证,具有3C认证标识。如果是进口产品，则需提供进口 商品商检证明。设备安装前应根据使用说明书进行全部检查方可安装。1。1。5、其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头。1。2、机具设备1。2。1、手电钻、冲击钻、梯子、水平尺、拉线、线坠。1。2。2、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。1.3、作业条件1.3。1、机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。 1.3。2、机房内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施 工完毕.各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。2、操作工艺2。1、工艺流程2。2、操作方法2。2。1、终端设备安装2.2。1。1、安装前应按图纸核对巡更点的位置及数量，并读取巡更点的ID码。2.2。1。2、巡更点的安装高度应符合设计或产品说明书的要求,如无特殊说明一般安装高度为1.4m。对于离线式系统，巡更点应安装于巡更棒便于读取的位置。2。2.1。3、对于离线式巡更点，安放时可以用钢钉、固定胶、或直接埋于水泥墙(感应型巡更点），埋入深度应小于5cm，巡更点的安装应与安装位置的表面平行。感应型巡更点的读取距离一般在1025cm之间,只要巡更棒能接近即可。2.2.1.4、安装巡更点的同时，应记录每个巡更点所对应的安装地点,所有的安装点应与系统管理主机的巡更点设置相对应。2。2.2、机房设备安装2.2.2。1、设备在安装前应进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全.2。2.2.2、按照图纸连接巡更系统主机、计算机、UPS、打印机、充电座等设备，如图3。2.5-1安保中心设备连接示意图所示。2.2。2.3、设备安装应牢固、紧密,紧固件应做防锈处理. 2.2。2。4、安装的设备应按图纸或产品说明书要求接地，其接地电阻应符合设计要求. 2.2.2.5、安装系统软件的计算机硬件配置不应低于软件对计算机硬件的要求。 2。2.2.6、安装系统软件的计算机操作系统应符合系统软件的要求。 2.2。2。7、按照软件安装说明书和帮助安装软件。 2.2.3、系统调试2。2。3.1、运行巡更系统管理软件，进行初始化设置。 2。2。3。2、按照图纸对巡更点进行读取操作,确认巡更棒读取数据正常有效。 2.2。3。3、在巡更系统主机上测试对巡更棒读取的数据进行读入、数据查询、修改、打印、删除等操作，对系统软件进行调试。 3、成品保护3.1、设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免损坏 设备。3。2、系统设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。3。3、对系统的巡更点应采取必要的保护措施，防止其损坏。4、质量问题4。1、质量问题：接线错误.防治措施:计算机、系统主机、巡更点的接线应严格按照图纸进行.4。2、质量问题：通讯不正常.防治措施：严格检查系统接地阻值是否符合要求，接线是否压接牢固，消除或屏蔽备 及连线附近的干扰源。
