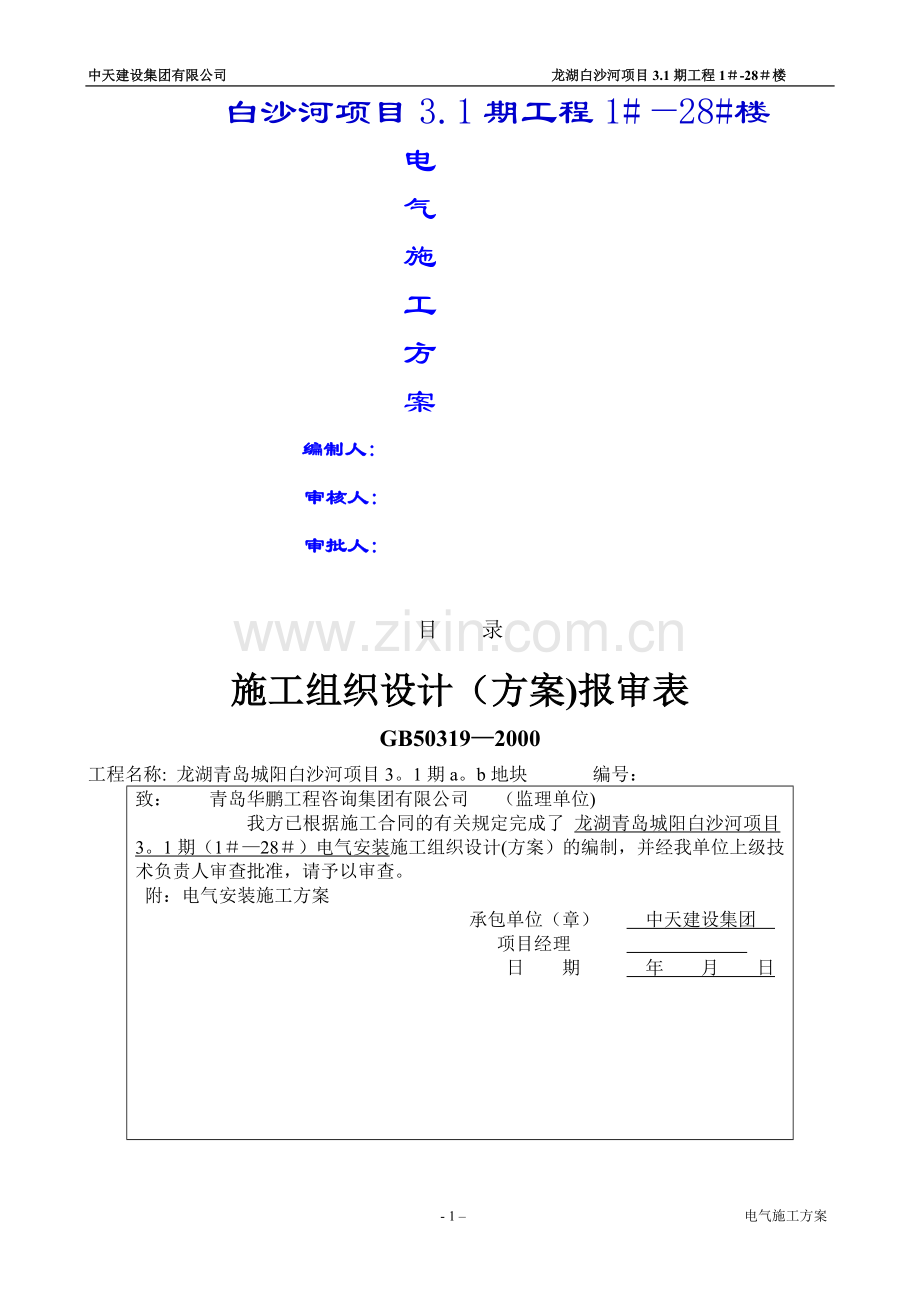

中天建设集团有限公司 龙湖白沙河项目3.1期工程1＃-28＃楼

白沙河项目3.1期工程1#—28#楼
电
气
施
工
方
案
编制人:
审核人:
审批人:
目 录
施工组织设计（方案)报审表
GB50319—2000
工程名称: 龙湖青岛城阳白沙河项目3。1期a。b地块 编号：
致： 青岛华鹏工程咨询集团有限公司 （监理单位)
我方已根据施工合同的有关规定完成了 龙湖青岛城阳白沙河项目3。1期（1＃—28＃）电气安装施工组织设计(方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：电气安装施工方案
承包单位（章） 中天建设集团
项目经理
日 期 年 月 日
专业监理工程师审查意见:
专业监理工程师 日 期 年 月 日
总监理工程师审核意见：
项目监理机构 青岛华鹏工程咨询集团有限公司
总监理工程师
日 期 年 月 日

施工组织设计(方案)报审表
工程名称：龙湖青岛城阳白沙河项目3.1期a。b地块 编号
致 青岛龙湖置业拓展有限公司 ：（建设单位）
我方已根据施工合同的有关规定完术人员审查批准,请予审查。
本施工组织设计（方案)中超出定额成了 龙湖青岛城阳白沙河项目3.1期电气安装工程的施工组织设计（方案)的编制,并经我单位上级技（清单计价)、施工合同及施工工艺范围以外的特殊工艺作法和特殊措施费用的增加情况如下：
□ 无。我方特别声明，实际情况中不论有无额外费用发生,均不计取。
□ 有。具体费用组成见附表.
请予核定。
附：电气安装施工方案

施工方工程项目部（章)

项目经理

日 期

监理单位审查意见:

监 理 单 位
青岛华鹏工程咨询集团有限公司
监理工程师

日 期

建设单位工程项目部审查意见：

专业工程师

日 期

项目经理

日 期

施工组织设计（方案）增加费用表
费项及明细:

施工方工程项目部（章）

项目经理

日 期

建设单位项目造价组审核意见

造价工程师

日 期

项目成本经理

日 期

项 目 总 监

日 期

造价采购部领导审批意见
备注:1）施工方案中额外增加的费用≤3万时,由项目总监最终签字审批.
2）施工方案中额外增加的费用＞3万时,由造价采购职能负责人最终签字审批
日 期:

目录
一 、编制依据 7
二、工程概况 7
1供配电系统 7
2供电电源 8
3照明系统 8
4防雷及接地系统 8
5消防报警系统 9
6电话系统 10
7网络系统 10
8有线电视系统 10
三、机电工程施工组织及岗位职责 10
1前期准备 11
2结构配合 11
3安装调试 12
4收尾验收 12
四、 主要施工机械设备配置 12
五、工期计划及保证措施 13
六、技术及质量控制保证措施 14
1 专项技术及质量控制保证措施 14
2关键工序 15
3质量控制点及控制措施 15
七、施工方法 16
1工艺流程 16
2主要施工方法 17
2。1防雷接地工程 17
2。1。3等电位联结 17
2。2管路敷设 18
2。2.1、 硬质和半硬质阻燃型绝缘导管暗敷设工………………………………18
2。2。2钢管暗敷设………………………………………………………………… 21
2。3管内穿线 22
2。4导线与带线的绑扎 23
2。5管内穿线: 23
2.6导线连接 23
2.7线路检查及绝缘摇测 23
2.8配电柜、箱安装 24
3绝缘摇测 24
4开关、插座、灯具安装 25
5 吸顶或白炽灯安装 25
6系统调试、试运行 26
八、主要管理措施 27
1质量控制措施 27
2质量保证措施 28
3安全消防措施 28
4冬雨季施工技术措施 29
5成品保护措施 30
一 、编制依据
1、中华人民共和国现行主要标准、法规及其它有关国家及地方的现行规程、规范及标准。
2、国家和青岛市现行有关工程施工和验收的标准、规范、规程、图集:
《民用建筑设计规范》JGJ 16—2008
《建筑照明设计标准》GB 50034—2004
《 供配电系统设计规范》 GB 50052—2009
《住宅设计规范》GB 50096-1999 （2003年版）
《民用建筑设计规范》 GB 0352—2005
《民用建筑节能设计标准》 JGJ 26—95
《建筑物防雷设计规范》 GB 50057—94 （2000年版）
《建筑物电子信息系统防雷技术规范》 GB50343—2004
《建筑电气安装工程施工验收规范》 GB 50303—2002
《建筑工程设计文件编制深度的规定》 2008.4
3、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及青岛市建筑工程施工现场安全管理标准。
二、工程概况
本工程为：白沙河项目3。1期工程 （1＃—28＃楼)；地下一层，地上三层.上部为低层住宅，地下为三类车库。
1供配电系统
供电负荷等级分二、三级负荷.
二级负荷：消防控中心、电信机房、安防系统用电、排污泵与设备用电、疏散指示灯等消防用电。三级负荷：一般照明与其它电力负荷。
2供电电源
采用两路10KV电源供电，分别引自两个独立的35KV变电站。 变，配电室具体设计由甲方另行委托当地电业部门负责。
C区（3。2期地下车库设10KV住宅小区变配电所。
低压配电系统采用220﹨380V三相四线制放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电：对于照明及一般负荷采用树干式与放射式相结合的供电方式 .
二级负荷：采用双电源供电，在末端互投 （或在适当位置互投）.
三级负荷：采用单电源。 消防专用设备的过载保护只报警，不跳闸。
3照明系统
照明系统包括一般照明、局部照明和应急照明。
有装修要求的场所视装修要求商定，一般场所应尽量采用节能型光源，以利于节能,消防强启.车道日光灯作为应急照明灯采用EPS供电。所有灯具都加装一根接地线。
照明、插座分别由不同的支路供电，除应急照明配电箱出线采用（NH-BV),其它采用BV线。插座为单相三线，均为BV—3×2。5㎜—PC20，所有插座回路（2。3M以上空调插座除外）均设剩余电流断路器保护。所有灯具均需加PE线保护、平面图中不标注。
4防雷及接地系统
本工程按照三级建筑物设置防雷保护措施
采用TN—S接地系统,利用结构底板作为防雷接地装置，并取若干点与下层钢筋可靠焊接；利用构造柱的主钢筋两根直径不小于16mm作为防雷引下线,上端与避雷带可靠焊接、下端与接地网可靠焊接。接地电阻应小于1欧姆，当不能满足时补打接地极。
在屋顶采用φ10镀锌圆钢作避雷带（暗敷设采用40＊4热镀锌扁钢），屋顶避雷连接线网格不大于20M×20M或24M×16M.作为引下线的柱内主钢筋的连接及它和接地网钢筋的连接处可靠焊接,钢筋的焊接长度大于钢筋直径的六倍。相邻引下线的距离不超过18米，每层楼板钢筋均与引下线做可靠焊接,形成等电位连接；弱电中心、电梯井道、变配电室、电气竖井等预留引至地梁的40＊6热镀锌扁钢。凡引入建筑物内的各种金属管道均与综合接地装置可靠连接。卫生间做局部等电位连接.
5消防报警系统
5。1本工程地下室为三类车库，自动火灾报警系统保护等级按照二级设置.消防控制室设一个，设于B区高层区车库地下一层，并设有直接通往室外的出口。
5。2在商业区、库房、厨房预留部分设置感温探测器，其他场所设置感烟探测器，探测器与灯具的水平净距应大于0。2M;与送风口边的水平净距应大于1。5M；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5M；与嵌入式扬声器的净距应大于0。1M与自动喷水头的净距应大于0。3M；与墙或其它遮挡物的距离应大于0.5M.
5.3消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电梯监控盘和电源设备等组成。
5。4消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、压力报警阀、手动报警按钮、笑火栓按钮的动作信号。
5。5消防控制室可显示消防水池、消防水箱水位、显示消防水泵、防烟和排烟的电源及运行状况。
5。6消防控制室可联动控制所有与消防有关的设备。
6电话系统
市政电话先由室外引入弱电室总配电柜,再由总接线柜通过通过桥架引至各户家庭智能箱,由家庭智能箱跳线配给各住户终端插座。电话电缆及电话线分别选用HYA和RVB型,穿SC管(或镀锌钢导管JDG）敷设。电话干线沿桥架.电话支线沿墙及楼板暗敷。
7网络系统
市政采用光缆先由室外引入弱电室总配线柜,再由总接线柜通过桥架引至各户家庭智能箱.由家庭智能箱引至各住户终端插座.宽带干线采用光缆,穿SC管（或镀锌钢导管JDG）敷设，干线电缆沿桥架车库内明敷。引室各楼座，沿墙及楼板暗敷至相应总配线箱内。
8有线电视系统
干线电缆选用SYWV-75—5，住宅采用树干式干线系统，每层设分支器箱，穿热镀锌钢管暗敷至户内。用户出线口底边距地0.3m安装。
9 所有弱电系统只做到配管预留。
三、机电工程施工组织及岗位职责
各阶段组织工作列表如下：
1前期准备
编制单项施工技术交底
预埋管材的选型和采购、进货
编制、复核预留洞、预留套管的施工图纸
绘制施工详图、机电综合图纸
施工队伍的选择和组织进场
细化总控计划，编制阶段计划、月计划、周计划以及日计划
组织施工机具、机械的进场及检修
临时用电的设计和敷设，搭设临时设施
2结构配合
地下室结构施工阶段，进行电气管线预埋、预留、防雷接地焊接作业。进入地上结构时，施工队伍适当提前插入，配合土建开始电气管线预埋施工；
提前完成设备材料的选型、审批和订货及深化设计.
3安装调试
大面积开展机电工作，并配合装修完成各部位的施工.
变配电室、机房施工;电气各系统的调试；
提前组织并协调部分系统如室外工程、消防系统的验收
4收尾验收
大面积的收尾和调试；竣工清理；
准备报竣工资料
劳动力实行专业化组织,按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作,提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。
由于本工程面积较大，质量标准要求高,需根据工程各阶段施工重点,及时调配相应专业劳动力，实行动态管理。
根据流水段的划分、施工工期的要求,以及工料投入综合分析，施工劳动力安排详见机电配套计划。
四、 主要施工机械设备配置
1根据施工方案、施工进度，按照施工机械的类型、数量、进场时间等，编制建筑安装机具的需要量计划,确定施工机具供应办法和储运方式安排，需用储存面积和构筑物.具体施工机具需求计划(表）
施工机具计划
序号
机械名称
单位
数量
序号
机械名称
单位
数量
1
电动套丝机
台
2
2
电缆压接钳
台
1
2
电动液压弯管机
台
1
4
接地摇表
台
1
3
液压开孔机
台
1
8
手动弯管器
台
8
4
手电钻
台
3
12
砂轮切割机
台
3
5
电锤
台
3
10
游标卡尺
套
1
6
绝缘摇表
台
1
14
水平仪
套
1
7
万用表
台
1
15
手动工具
套
若干
8
交直流电焊机
台
3
16
漏电开关测试仪
台
1
五、工期计划及保证措施
5.1总则：本工程必须采用均衡、节拍、立体交叉作业。机电工程应打破常规，与结构、装修、市政工程密切配合插入，保证工程按期完成.
5.1。1为保证总控计划如期完成,本工程采用以下计划体系：
5。1.2由总控计划编制相应施工计划.根据总控计划制订阶段计划和月计划,由阶段计划和月计划制订周计划,再由周计划制订日计划，层层落实总控计划。
5.1。3由各类计划保证总控计划实现。形成以日计划保证周计划,周计划保证月计划，月计划保证阶段计划,阶段计划保证总控计划的计划保证体系。
5。1。4计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划,进而影响总控计划.
5。1。5切实落实机电配套计划的实施,保证施工计划的进展和实现。
5。1。6及时与土建等专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。
5。1。7对计划进行严格管理,建立相应奖惩制度，切实保证计划的实施效果.
六、技术及质量控制保证措施
1 专项技术及质量控制保证措施
2关键工序
配合结构进行管路预埋
3质量控制点及控制措施
施工准备，材料计划,材料送审,施工方案认真编制。
结构预埋位置标高正确，线管保护层无漏埋、错埋管。施工避免预埋的管路三层交叉。
认真查阅图纸逐个检查孔洞留设、编制孔洞留洞图和留洞检查表。
管路暗敷；支架间距与水管、风管间距正确.接线盒、过线盒接线合理安排。管路弯扁度,消除质量通病。
管路明敷；支架间距与水管、风管间距正确。接线盒、过线盒接线合理安排。管路横平竖直，管路弯扁度，消除质量通病.
穿线配线；导线涮锡、压接接线帽。
导线损伤；严格涮锡工艺、使用专用接线帽，穿线时注意保护导线.
电缆敷设；电缆平直、固定牢固，电缆弯扁度，电缆排列整齐、美观根据电缆排布图进行协调,电缆按次序敷设。
器具安装；器具固定方法正确，位置标高正确 、研究照明器具的安装方法、准确定位。
设备安装；安装方法、位置标高正确、制订专项施工方案。
调试；绝缘摇测全面、开关动作可靠、制订专项调试方案。
4 、施工中严格按照施工工艺进行，严格执行《GB50303-2002》验收规范中强制性条文，杜绝质量通病。
七、施工方法
1工艺流程
1。1防雷接地工程:接地装置→防雷引下线→等电位→避雷网→摇测
1。2电气配管、管内穿线及安装
1。2.1焊管敷设：煨弯、切管、套丝→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇混凝土配管（随墙配管）→地线焊接→封堵管口、箱、盒
1。2。2管内穿线：扫管→穿带线→放线和断线→导线与带线绑扎→管口带护口→穿线→导线接头→接头包扎→线路绝缘摇测
1.2。3配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预留箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电试运行
1。2.4开关、插座安装:线盒清理→接线→安装
1.2。5灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行
2主要施工方法
2.1防雷接地工程
2。1.1接地装置安装
本工程利用无防水底板钢筋做接地体:按设计图尺寸位置要求,标好位置，将底板钢筋搭接焊好。再将设计引下线位置柱主筋(不少于2根）底部与底板筋搭接焊好,消除药皮，并将两根主筋用白漆做好标记，以便于引出和检查。并在设计位置引出40*4镀锌扁钢做好防雷测试点。同时做好隐检记录.
2.1.2防雷引下线
利用主筋(直径不少于16mm）作引下线时，按设计要求找出全部主筋位置,用白油漆作好标记，距室外地坪0。5m处焊好测试点,随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm(直螺纹连接的钢筋，用φ12圆钢跨接焊），做完后请有关人员进行检查，做好隐检记录.
2。1。3等电位联结
(1)用40＊4镀锌扁钢做为等电位联结的主干线，按设计图的位置，与接地装置直接连接，不得少于2处；防雷引下线、进出建筑的电管、金属水管、燃气管、卫生间等电位均就近从干线引出。
（2）将总干线引至总等电位箱，箱体与总干线连接为一体,可在总干线镀锌扁钢上直接打孔，作为接地端子，接地端子必须涮锡，螺栓用M10型，附件齐全。总等电位箱应有箱盖，并有标示。
（3）等电位连接干线引至卫生间局部等电位箱,作法要求与第2条相同，连接螺栓可用M8型。
(4）做完后请有关人员检查,并做好隐检记录。
2。1.4避雷网安装
2。1。5接地电阻测量
接地分部工程完成后，对接地电阻进行测试，当实测接地电阻达不到要求时，可首先采用增加接地极的方法来减少接地电阻，如仍不能满足要求，可根据实际情况采取下面一些措施：
（1)置换电阻率较低的土壤；
（2)接地极深埋；
（3）人工处理，即在接地极周围土壤中加入降阻剂；
（4）使用接地模块。
测试完毕，及时填写电气接地电阻测试记录表，接地摇表应在检定有效期内.
2。2管路敷设
2。2.1、 硬质和半硬质阻燃型绝缘导管暗敷设工程
（1）材料质量控制
①阻燃型绝缘导管及其附件的氧指数应符合国标图集的有关要求，并有产品合格证.
②阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
③开关盒、插座盒、接线盒等塑料盒均应外观整齐、开孔齐全及无劈裂等现象。
④镀锌材料:扁铁、木螺丝、机螺丝等均为镀锌件.
⑤辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
（2）施工工艺
1工艺流程
弹线定位→箱、盒固定→管路敷设→扫管穿带线
(3）操作工艺
1弹线定位
墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线,对照设计图用小线和水平尺测量出盒、箱准确位置,并标注出尺寸.
加气混凝土板、圆孔板、现浇混凝土板，应根据设计和规定的要求准确找出定位。进行测量后。标注出盒子尺寸位置。
2 盒、箱固定
3 盒、箱固定应平正、牢固，灰浆饱满，纵横坐标准确。
4 砖墙稳注盒、箱
5 预留盒、箱空洞：首先按设计图加工电管长度，配合土建施工,在距盒、箱的位置约300mm处,预留出进盒、箱的长度，将电管甩在预留孔外，管口堵好.待稳注盒、箱时,一管一孔的穿入盒、箱.
6剔洞稳注盒、箱,再接短管：按弹出的水平线,对照设计图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。洞剔好后，用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔,再用豆石混凝土将盒、箱稳入洞中,待豆石混凝土凝固后,再接短管入盒、箱.
（4)模板混凝土墙、板稳注箱、盒
1预留空洞：下盒、箱套，混凝土浇筑、模板拆除后,将套取出,再稳住盒、箱。
2直接稳固：用螺丝将盒、箱固定在扁铁上,然后再将扁铁绑扎在钢筋上,或直接用穿筋盒固定在钢筋上,并根据墙、板的厚度绑好支撑钢筋,使盒、箱口与模板紧贴.
3加气混凝土板、圆孔板稳注灯头盒，标注灯位的位置。先打孔，然后由下向上剔洞，洞口下小上大，将盒子配上相应的固定体放入洞中,固定好吊板;待配管后,用豆石混凝土稳注。
(5）管路敷设
配管要求
1半硬质绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍,管子的接口应位于套管的中心,接口处应用胶粘剂粘接牢固.
2敷设管路时,应尽量减少弯曲。当线路的直线段长度超过15m，或直角弯有3个且长度为8m，均应在中途装设接线盒。
3暗敷设应在土建结构施工时，将管道埋入墙体盒楼板内。局部剔槽敷管应加以固定,并用强度等级不小于M10水泥砂浆抹面保护，保护层厚度大于15mm。
4在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及踢断钢筋，剔槽的宽度不得大于管外径的1.5倍.
5管子最小弯曲半径应为≥6D，弯扁≤0.1D（D为管外径)。
(6)填充墙敷管
1管路连接：可采用套管粘接或断头连接，接头处应固定牢固密封，管路应随同砌砖工序同步砌筑在墙体内。
2管进盒、箱连接：可采用粘接或断头连接.管进入盒、箱应与盒、箱里口平齐，一管一孔，不允许开长孔。
3模板混凝土墙、板敷管：应先将关口封堵好，管穿盒不断头,管路沿钢筋内侧敷设，用铅丝将管绑扎在钢筋上，受力点应采用补强和防止机械损伤的措施.
4扫管、穿带线时，将管口与盒、箱里口切平。
（7）质量标准
1主控项目
2半硬质阻燃型绝缘导管材质及适用场所必须符合设计要求和施工规范的规定.
3绝缘导管在砌体上剔槽埋设时,应采用强度等不小于M10的水泥砂浆抹面,保护层厚度不大于15mm。
（8）一般项目
1管路连接紧密，管口光滑;盒、箱是指正确,固定可靠，管进入盒、箱处顺直,在盒、箱内漏出的长度应小于5mm；穿过变形缝处的补偿装置，活动自如。
2设计无要求时,埋设在墙内或砼内的绝缘导管，应采取中型以上导管。
(9)成品保护
1剔槽开洞时，不要用力过猛，以免造成墙面周围破碎，洞口不宜剔得过大、过宽，不要造成土建结构缺陷.
2管路敷设完后应立即进行保护，应有防砸、防渗漏、防错位、防堵塞的措施。
3在混凝土板、加气板剔洞时,不要弄坏钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上向下砸孔洞。
4配合土建教主混凝土时应派人巡护,以防止管路位移或受机械损伤.
5.1应注意的质量问题
1管路由外漏或保护层不足15mm，剔槽时要保证深度，下管够及时固定，再用水泥砂浆保护。
2稳注或预埋的盒、箱有歪斜、坐标不准、灰浆不饱满等:稳注盒、箱时要找准，先注入适量的水泥砂浆再用线坠找正,然后用水泥砂浆将盒、箱周围峰填实.
3管路煨弯处的凹扁度过大及弯曲半径不满足要求:煨弯应按要求操作并及时固定和保护.
4管路堵塞：朝上的管口容易掉进杂物或浇注混凝土时灰浆流入，因此，应及时将管口封堵好。其他工种作业时，应注意不要损伤敷设完的管路,以免管路堵塞。
5结构预留洞口:根据图纸绘制相应结构留洞、接线盒位置及管路走向大样图，供施工和检查使用。
2。2。2钢管暗敷设
根据施工图纸提出材施工准备料计划，列出规格、型号以及施工需用量。
预制加工：管径在20mm以下时,使用专用手扳煨管器煨弯，管径为25m以上时，使用液压煨弯器煨弯，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10％,线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于15mm，管道埋于二层钢筋之间，且应尽量避免重叠。
弹线定位：在所需要的施工部位按照要求进行弹线定位，要求挂线找平、线坠找正，并且标出盒箱实际尺寸位置 。暗配的电线管路沿最近的路线敷设，并应减少弯曲;管路超过下列长度,应加装接线盒，其位置应便于穿线，无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时，可加大一号管径。埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须不小于15mm。进入配电箱、接线箱盒的电线管路，应排列整齐，一管一孔,箱盒严禁开长孔，铁制盒、箱严禁用电焊、气焊开孔.钢管进入盒、箱，管口应用螺母锁紧,露出锁紧螺母的丝扣2～3扣，两根以上管进入盒、箱要长短一致,间距均匀、排列整齐； 切断管子时,用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净.
埋地的电线管路严禁穿过设备基础,在穿过建筑基础时，必须加保护管.
现浇混凝土楼板配管：先确定箱盒位置，根据顶板的厚度，弹出十字线,将堵好的盒子固定牢然后敷管.有两个以上盒子时,要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。
随墙(砌体)配管:配合土建工程砌墙立管时，管子外保护层不小于15mm，管口向上者应封好,以防水泥砂浆或其它杂物堵塞管子.由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先固定盒后接短管。
穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理。
配合施工中，电气专业人员随工程进度密切配合土建作好预埋工作，加强检查，杜绝遗漏,浇筑混凝土时应派专人看护.
做好隐检记录
2.3管内穿线
2。3。1选择导线：
根据设计要求选择导线规格及型号；
相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线；
穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。
2。3.2清扫管路:清除管路中的灰尘、泥水、杂物等。
2.3.3放线与断线:
放线：A.放线前根据设计施工图对导线的规格，型号进行核对。
B。放线时导线置于放线框架或放线车上.
断线：A。接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm，
B.配电箱内导线的预留长度为配电箱体周长的1/2，C。出户导线预
留长度应为1。5m,D。共用导线在分支处,可不剪断导线而直接穿过
2.4导线与带线的绑扎
考虑导线截面大小，根数多少将导线与带线进行绑扎,绑扎处做成平滑锥型状便于穿线。
2。5管内穿线:
2。5。1穿线前检查管内加装护口是否齐全,两人配合一拉一送；
管路较长，转弯较多时，在管内吹入适量的滑石粉，截面大、长度长的导线考虑机械牵引;
2.5。2穿线时应注意下列问题：A、同一交流回路的导线必须穿于同一管内；
B、不同回路不同电压和交流、直流的导线不得穿在同一管内,但以下几种除外;a.电压为50V及以下的回路；b。同一设备的电机回路和无抗干扰要求的控制回路；c。照明花灯的所有回路；d.同类照明的几个回路，但管内的导线总数不超过8根;
2.5.3穿入管内的导线不允许有接头、局部绝缘损坏及死弯,导线外径总截面
不超过管内面积的40%。
2.6导线连接
2.6.1导线自缠绕5—7圈,用焊锡焊满，用像胶和绝缘胶布包缠;
2。7线路检查及绝缘摇测
检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。
绝缘摇测使用摇表摇测线路,摇测采用1000V摇表，相、零、地摇测的绝缘电阻值不低于1MΩ（兆欧).
管内穿线完成后和单位工程质量竣工验收前,分别按系统回路进行测试,绝缘摇表在检定有效期内，报监理验收合格后把资料存档。
2。8配电柜、箱安装
2。8.1明装配电箱安装
明装配电箱底口距地1.4m，采用暗配管及暗分线盒方式,在主体阶段，预埋管及分线盒,分线盒标高距地1。5米,根据设计要求找出配电箱位置，并按照配电箱尺寸进行弹线定位，采用金属膨胀螺栓在混凝土墙上固定配电箱,根据弹线定位,找出准确的固定点位置,用电钻或冲击钻在固定点位置钻孔，且孔洞应平直，不得歪斜。安装配电箱时，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束.将导线端头引至箱内,剥削导线端头,在逐个压接在器具上，同时将保护地线和中性线压在PE汇流排和N汇流排上，并将箱调整平直后进行固定，调整无误后试送电,并将卡片框内的卡片填写好部位、编号。
2。8.2暗装配电箱安装
结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙高度，标高符合设计要求,接地正确，根据预留孔洞尺寸先将箱体找好标高及水平尺寸，将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底上抹灰。安装盘面要求平整,周边间隙均匀对称，贴脸平正，不歪斜，螺丝垂直受力均匀。
3绝缘摇测
配电箱全部电器安装完毕后,用1000V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间，两人进行摇测，同时做好记录,做技术资料存档。
4开关、插座、灯具安装
4.1开关、插座安装准备
4。1.1开关、插座安装是照明安装工程中的最后一项工程，必须在土建装修、油漆粉刷结束后进行。安装前，检查接线盒盒口是否修好,预埋较深的盒是否加套盒，盒内杂物是否清理干净。
4.1。2先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯.将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头.插接端子，将线芯直接插入接线孔内，再用顶丝将其压紧.注意线芯不得外露。
4。2开关、插座安装
4。2。1安装固定牢固，面板松紧适中,面板不变形。
4.2。2安装在潮湿场所,选用防潮防溅型开关、插座，保证安全性能。
4。2。3开关控制相线，螺口灯座顶芯接相线.
4。2。4插座接线：面对插座，右极接相线，左极接零线,上接地线。
4。2.5成排安装的开关、插座，高度应一致，高低差不大于规范变准0.5mm，同一室内不大于5mm.
4。2。6开关距门边位置150—200mm，不得装于单扇门后，避免影响使用.
4.2。7多联开关控制相对应的电器、灯具.
5 吸顶或白炽灯安装
5.1塑料绝缘台的安装
将接灯线从绝缘台的出线孔中穿出,将绝缘台紧贴住建筑物表面,绝缘台的安装孔对准灯头盒螺孔,用机螺丝将绝缘台固定牢固，绝缘台直径大于75mm时，应使用2个以上胀管固定；
把从绝缘台甩出的导线留出适当维修长度，削出线芯，用平压法与平灯口压线点接牢，若是螺丝灯口，注意火线应接于芯线压接点。将多余线推入灯头盒内，平灯口应与绝缘台的中心找正，用长度小于20mm的木螺丝固定.
安装完成，报监理验收合格后，形成预检记录.
5。2灯具、配电箱安装完毕，且各条支路的绝缘电阻摇测合格后,按层按部位进行通电检查,通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应,如果发现问题必须先断电,然后查找原因进行修复。并形成电气器具通电安全检查记录。
6系统调试、试运行
6。1系统调试、试运行程序
配电系统
动力、照明系统
弱电设备
照明
动力设备

6。2试运行条件及标准：
动力照明、配电箱安装完毕，电源线路、绝缘摇测符合规定值,土建装修无湿作业。
试运行从总配电箱开始,使箱、干支线、灯具、电机等一并接受考验。目的：一是检验设计质量；二是检验施工质量，以达到使用安全可靠，①试运行中详细记录导线发热、开关动作情况、仪表显示负荷情况；②记录电动机温度、电流、声音；③记录照明灯具点亮故障率；
电动机按铭牌标称所测数据不应超过规定值,空载运行2小时.
照明灯具无故障,无噪声，试运行8小时，每2小时记录一次。
动力和照明工程的漏电保护装置全数做模拟动作试验，并符合设计要求的额定值。
工作完成后，形成电气设备空载试运行记录、建筑物照明通电试运行记录和漏电开关模拟试验记录。
八、主要管理措施
1质量控制措施
分项工程
质量控制点
质量控制措施
施工准备
材料计划
材料送审
施工方案
认真编制
结构预埋
位置标高正确
线管保护层
漏埋、错埋
管路弯扁度
确保按基准标高线施工
避免预埋的管路三层交叉
认真审查图纸
逐个检查
孔洞预留
漏留、错留
编制孔洞留洞图和留洞检查表
穿线配线
导线涮锡、压接接线帽
导线损伤
严格涮锡工艺、使用专用接线帽
穿线时注意保护导线
器具安装
器具固定方法正确
位置标高正确
研究照明器具的安装方法
准确定位
设备安装
安装方法、位置标高正确
严格交底
调试
绝缘摇测全面
漏电开关检测全面
开关动作可靠
编制专项调试方案
2质量保证措施
2。1定期对施工人员进行质量教育,提高质量意识,确保按 质量标准、施工规范进行施工。
2.2严格执行质量检查程序,每道工序必须先自检、后互检、再进行交接检、隐检等项工作。
2.3实行定人、定位、定分工、定职责的方法、将质量管理工作分解到每个人、每个施工部位，以提高工程质量。
2.4严格进货检验和试验工作程序，所有设备均进行考察，验证合格后方可订货.进场后要会同专业技术人员，质检、材料人员与监理进行开箱检验,合格后进人安装。其它材料根据北京市有关规定进行检查验收，对有试验要求的进行试验检查，做好验证记录，合格后方可进入安装。对焊条、钢材等材料不能做紧急放行使用。
2.5过程检验和试验是保证工程质量的重要环节，有关人员
