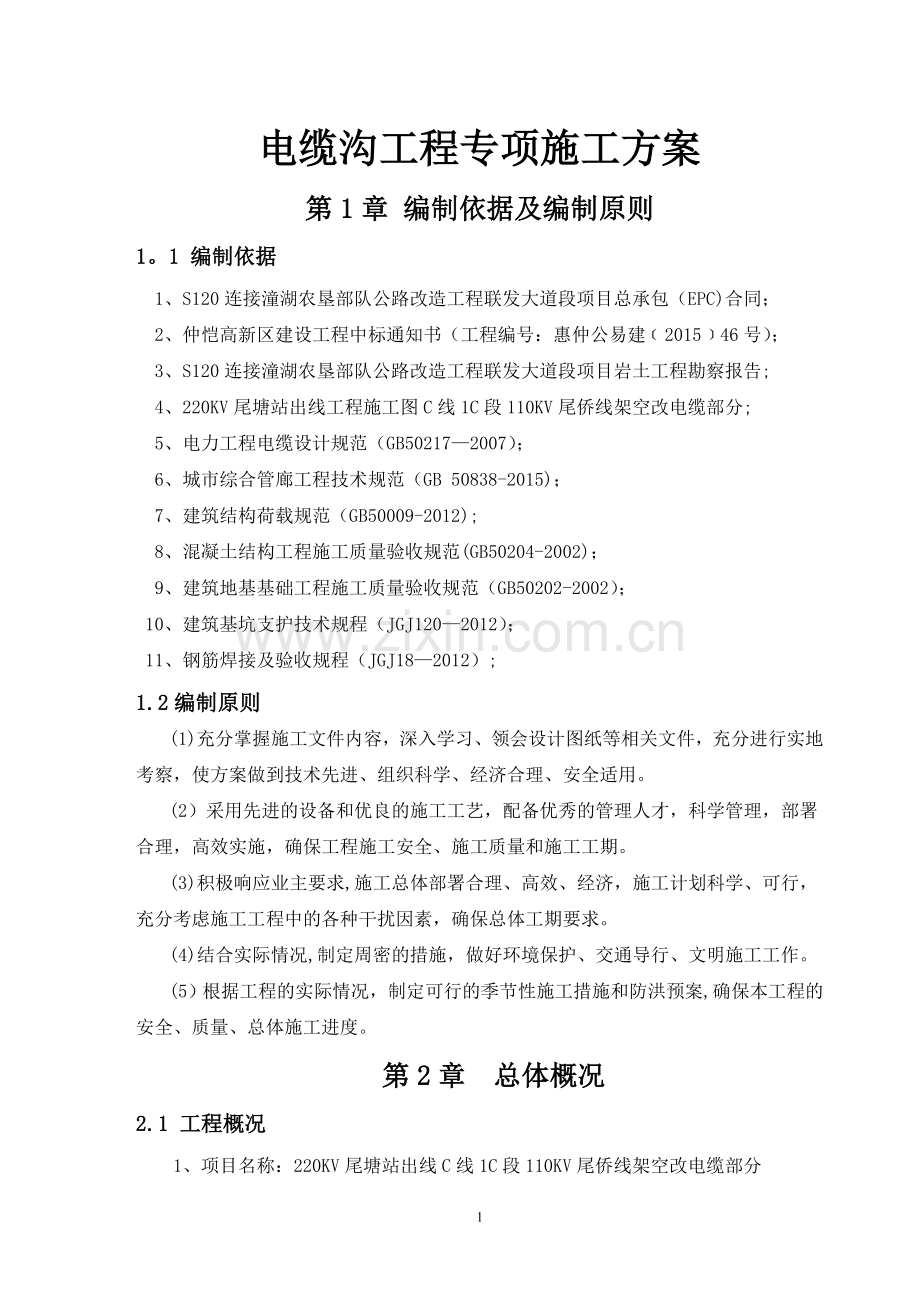

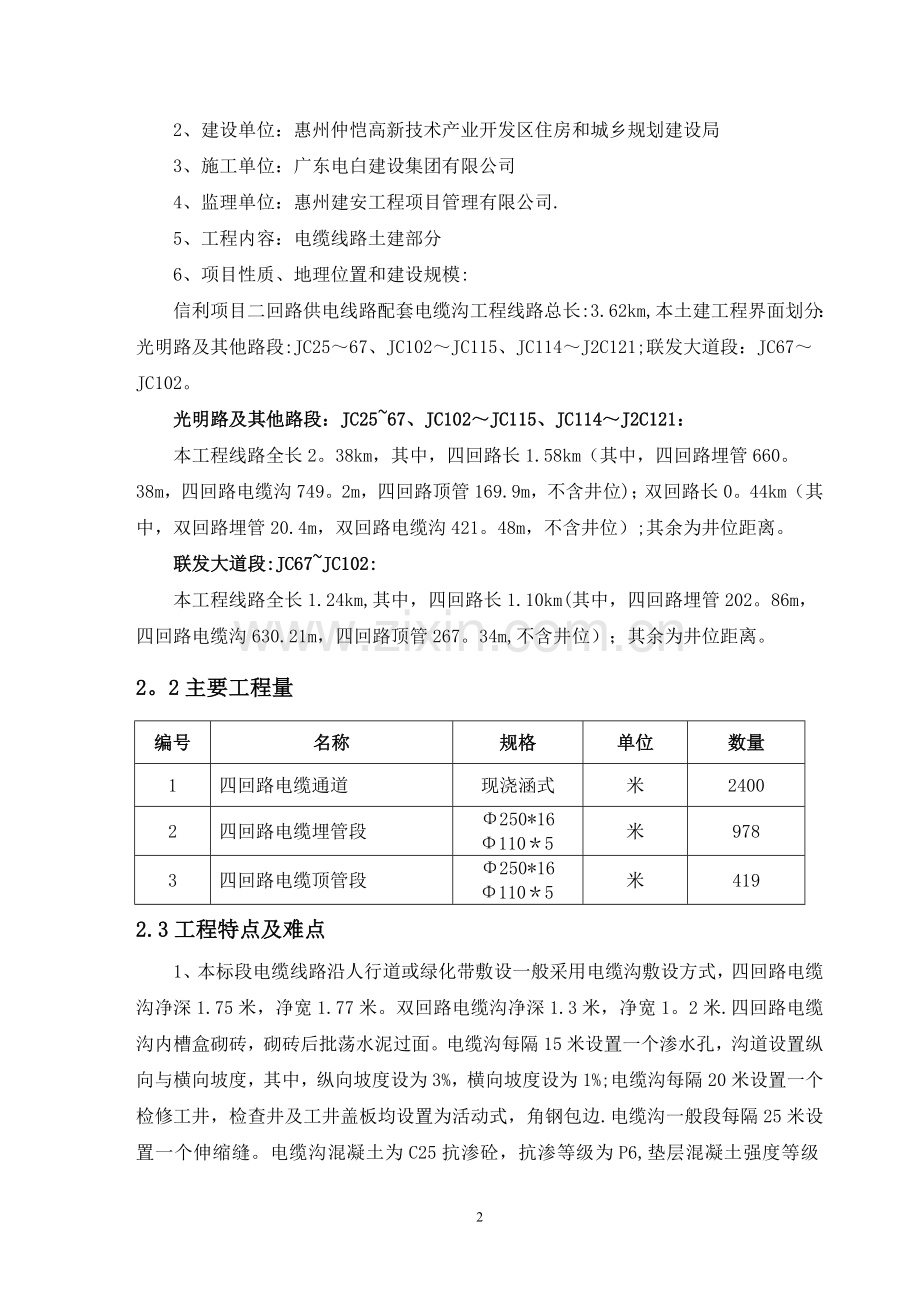

电缆沟工程专项施工方案第1章 编制依据及编制原则1。1 编制依据 1、S120连接潼湖农垦部队公路改造工程联发大道段项目总承包（EPC)合同； 2、仲恺高新区建设工程中标通知书（工程编号：惠仲公易建201546号）； 3、S120连接潼湖农垦部队公路改造工程联发大道段项目岩土工程勘察报告; 4、220KV尾塘站出线工程施工图C线1C段110KV尾侨线架空改电缆部分; 5、电力工程电缆设计规范（GB502172007）； 6、城市综合管廊工程技术规范（GB 50838-2015)； 7、建筑结构荷载规范（GB50009-2012);8、混凝土结构工程施工质量验收规范(GB50204-2002)； 9、建筑地基基础工程施工质量验收规范（GB50202-2002）； 10、建筑基坑支护技术规程（JGJ1202012）； 11、钢筋焊接及验收规程（JGJ182012）;1.2编制原则(1)充分掌握施工文件内容，深入学习、领会设计图纸等相关文件，充分进行实地考察，使方案做到技术先进、组织科学、经济合理、安全适用。(2）采用先进的设备和优良的施工工艺，配备优秀的管理人才，科学管理，部署合理，高效实施，确保工程施工安全、施工质量和施工工期。(3)积极响应业主要求,施工总体部署合理、高效、经济，施工计划科学、可行，充分考虑施工工程中的各种干扰因素，确保总体工期要求。(4)结合实际情况,制定周密的措施，做好环境保护、交通导行、文明施工工作。(5）根据工程的实际情况，制定可行的季节性施工措施和防洪预案,确保本工程的安全、质量、总体施工进度。第2章 总体概况2.1 工程概况1、项目名称：220KV尾塘站出线C线1C段110KV尾侨线架空改电缆部分2、建设单位：惠州仲恺高新技术产业开发区住房和城乡规划建设局3、施工单位：广东电白建设集团有限公司4、监理单位：惠州建安工程项目管理有限公司.5、工程内容：电缆线路土建部分6、项目性质、地理位置和建设规模:信利项目二回路供电线路配套电缆沟工程线路总长:3.62km,本土建工程界面划分：光明路及其他路段:JC2567、JC102JC115、JC114J2C121;联发大道段：JC67JC102。光明路及其他路段：JC2567、JC102JC115、JC114J2C121：本工程线路全长2。38km，其中，四回路长1.58km（其中，四回路埋管660。38m，四回路电缆沟749。2m，四回路顶管169.9m，不含井位)；双回路长0。44km（其中，双回路埋管20.4m，双回路电缆沟421。48m，不含井位）;其余为井位距离。联发大道段:JC67JC102:本工程线路全长1.24km,其中，四回路长1.10km(其中，四回路埋管202。86m，四回路电缆沟630.21m，四回路顶管267。34m,不含井位）；其余为井位距离。2。2主要工程量编号名称规格单位数量1四回路电缆通道现浇涵式米24002四回路电缆埋管段250*161105米9783四回路电缆顶管段250*161105米4192.3工程特点及难点1、本标段电缆线路沿人行道或绿化带敷设一般采用电缆沟敷设方式，四回路电缆沟净深1.75米，净宽1.77米。双回路电缆沟净深1.3米，净宽1。2米.四回路电缆沟内槽盒砌砖，砌砖后批荡水泥过面。电缆沟每隔15米设置一个渗水孔，沟道设置纵向与横向坡度，其中，纵向坡度设为3%，横向坡度设为1%;电缆沟每隔20米设置一个检修工井，检查井及工井盖板均设置为活动式，角钢包边.电缆沟一般段每隔25米设置一个伸缩缝。电缆沟混凝土为C25抗渗砼，抗渗等级为P6,垫层混凝土强度等级C15，混凝土保护层厚35mm 。2、本工程地下水位距离现况地面以下2m处即有水，且外来水充足，开挖基坑施工中降水工程量大，在施工过程中必须做好降水工作，确保降水效果能满足施工需要。3、本工程处于潼侨工业园内，人口密集,交通车辆较多,因此对电缆沟的开挖、基底的处理、回填，边坡的施工都在不同程度上会造成影响。4、季节性施工较强，应掌握、安排好季节性施工，在日常的施工中应密切注视气象动态,做好施工临时排水，做好排水沟,充分做到施工的主动性。第3章 施工部署3.1施工路段划分根据总体施工部署，施工设计图纸及现场踏勘,结合施工内容与现场道路情况、及周边环境，按照各工序紧扣环节，分为以下几个施工段组织施工（如下）.(1）、各顶管段落主次如下JC39-JC40，JC112-JC113，JC67-JC72，JC92JC102；（2）、JC25-JC67；（3）、JC72-JC96；（4）、JC102J2C121;3.2工程管理目标1)工期目标本220KV尾塘站出线C线1C段110KV尾侨线架空改电缆工程土建部分计划于2016年3月1日开工,2016年6月30日完工,总工期120日历天.2）工程质量目标本工程的质量目标：达到惠州市市政工程质量验收标准的合格等级,争创优质工程.3)安全生产目标严格按照国家安全制度和规定，达到“三无一杜绝、“一创建”的目标，无重大机械设备事故、重大交通和火灾事故;无一次性直接经济损失在五万元以上的其他工程事故；杜绝因公死亡，轻伤率控制在3以内。4）文明施工目标以惠州市建设工程现场文明施工管理办法及甲方有关安全文明要求为标准，工程弃渣、污水排放、机械噪声和扬尘控制及生活垃圾均按照文明施工和环保管理办法执行.5）环境保护目标认真贯彻执行国家、惠州市环境保护的法律法规和环境标准,采用清洁工艺，坚持清洁生产，不断提高全体参建员工的环保意识，综合利用各种资源，最大限度的降低各种原材料的消耗，节能、节水、节约原材料。废气、废水、各种废弃物达标排放，从严把握噪声标准，控制施工噪声、扬尘污染保护城市绿地，维护城市交通正常秩序。第4章 施工准备工作计划4.1、施工准备1、组建精干高效的项目经理部（见组织机构框图)。选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，使整个项目经理部管理层人员精干，统一指挥，内外协调,全面负责和加强对该项工程的生产指挥和技术管理工作。2、修建和完善项目施工组织机构临时驻地：项目部驻地选择在侨阳路南段，距联发大道500m。租用原有砼搅拌站的场地及其对面的空地，总占地面积8000m2 。附近有高压电力线路，可就近接入，解决生产施工及生活用电。在临建场地内打一口深水井解决生产、生活用水。项目部临建场地分为生活区，办公区和生产加工区。其中生产加工区又细分为：储料场，搅拌站和混凝土构件预制场（详见:联发大道段项目经理部平面布置图）联发大道段项目经理部平面布置图3、调遣专业性强的作业队伍投入施工,确保整个工程顺利完成.4、测量员进入施工现场，根据业主提供以及我公司加密闭合的水准点和导线控制点对排水管进行定位测量，确定原地面高程等，测量资料报监理工程师及业主备案。5、工地配备质量检查员3名,首先将原材料进行有见证送检，并委托有资质的检测单位进行各类实验检测。6、根据施工要求,组织好施工力量。配备试验检测人员和技术人员、管理人员、机械班、电工班、木工班、砼浇注班、杂工班等.7、施工区域内供水、供电、临时设施满足土方开挖要求，道路平整畅通.8、做好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。4.2、人员、机械设备的使用计划(一)主要管理人员的配置序号姓 名在项目担任职务备注1杨卫东项目经理2杨少君技术负责人3王 岩生产经理4祝国杰工程部长5叶 辉质量检查员6戴罗生质量检查员7陈小花质量检查员8马华彬施工员9谢桂昌施工员10徐小江施工员11钟冠標施工员12石余粮施工员13郑文辉施工员14廖东奇专职安全员15何晓蕾专职安全员16朱金龙专职安全员17王 旭测量员18何彬峰测量员19叶剑林试验员20伍 芬资料员21梁金明预结算员（二）主要班组人员配备序号班组人数备注1电工班6人2机械班12人3土方班16人4砼浇注班18人5铁工、木工班40人6杂工班16人（三)主要机械设备计划表序号机械设备名称型号规格数量（台）1土方运输车富田欧曼vt102离心式清水泵WQ80-1055/ WQ15-22393砼振捣器插入式5084履带式单斗挖土机卡特320B/E200835打桩机神钢CK38526交流电焊机50干伏安27柴油发电机嘉陵9500s、嘉木gm7500xm68铲车厦工XG932H29洒水车东风10T110GPS华测T5111水准仪苏州一光DSZ1412地下管线探测仪RD400113电动振动冲击夯实机ZY-15414蛙式夯实机HW200415汽车起重机QY1624.3项目施工组织机构框图220KV尾塘站出线工程施工图C线1C段110KV尾侨线架空改电缆部分项目经理：杨卫东技术负责人：杨少君质量主任：戴罗生工程技术管理部质量安全监察部试验室计划财务部物资设备部综合办公室技术顾问室杂工班混凝土土方班安装班电工班机械班第5章 施工方案5.1 电缆沟施工场地安全围闭 1、根据计算确定好的沟槽坡口线,在坡口线以外2.0m的位置安装施工围栏；在围栏内侧坡口线外留出1。0m施工通道供施工人员搬运材料通行；间隔2.0m设置一道围栏斜撑，围栏斜撑占据1.0m平面空间，支撑到围栏1.5m高的横梁上，保持围栏稳固。 2、电缆沟施工场地按现状平交路口分段围闭,在沟槽轴线两头设置可上锁关闭的双开扇铁门，方便施工人员、施工材料和施工机械出入施工现场。在打开双开扇铁门供施工人员、施工材料和施工机械出入时,门口安排专职安全员指挥施工人员和施工机械出入，疏导社会车辆通行. 3、在围栏外侧，距围栏50cm，间隔15m摆放安全警示反光锥，在相应位置的围栏顶部安装夜间闪光警示灯;引导车辆安全通行。 4、电缆沟施工面围闭后，禁止社会车辆及行人进入电缆沟施工现场；在被封闭路段两头设置“导向行驶，道路变窄，限速通行，禁止超车，施工地段注意安全”等警示、警告标志，做好施工现场及周边的安全防护和交通疏导措施.5.2 电缆沟施工测量 1、 电缆沟施工前，按照经监理工程师审批的测量成果报告，在施工现场进行施工安全围栏前，将测量控制桩及临时水准点，引到施工安全围栏内；用全站仪与GPS将引入到施工安全围栏内的测量控制桩点，相互校核验证，准确无误后再安装施工安全围栏。 2、 在控制点相互通视的路段，用全站仪放出电缆沟轴线逐桩中心点和工井中心点；在控制点相互不通视的路段，用GPS放出电缆沟轴线逐桩中心点和工井中心点；并用水准仪测出电缆沟轴线逐桩中心点和工井中心点的地面高程，按施工大样图的尺寸，计算出各点位沟槽开挖深度;做好测量标记和测量放线记录,报监理工程师复核。 3、 以电缆沟轴线逐桩中心点和工井中心点为基准，按施工大样图的尺寸,放出电缆沟槽底边线和沟槽开挖坡口线,并用白灰线标记处沟槽基坑轮廓,交施工员组织开挖施工. 4、 施工员在沟槽开挖至距槽底还有2030cm深度时,停止使用挖机开挖,改用人工挖除槽底2030cm的土方（含槽底两边的排水明沟)后,通知测量员在槽底恢复电缆沟轴线逐桩中心点和工井中心点，测量槽底高程，标记好逐桩中心点和工井中心点槽底设计标高位置,交施工员安排人工清理槽底浮土. 5、 电缆沟施工过程中测量员要按照电缆沟的结构层次顺序,自下而上，逐层恢复电缆沟轴线逐桩中心点和工井中心点，控制好各结构层次的施工偏差及高程符合设计要求；逐层做好测量标记和测量放线记录，报监理工程师复核。 5.3 沟槽开挖根据岩土工程勘察报告,本工程基坑开挖深度范围的土层主要为人工填土层，根据施工图纸设计要求，本工程基坑开挖按设计放坡率1：0。67放坡方式进行开挖。1、施工前准备根据确定的平面位置，用挖掘机配合人工开挖到设计的高程，当采用机械开挖时，只能挖至槽底设计标高上20cm，然后采用人工挖除,严禁超挖.挖土遵循，分段分层开挖施工。分段开挖的原则，可视土质按检查井间距的整数倍长度进行，考虑到边坡稳定和施工组织、分段施工的需要，在具备开挖条件的段落,间隔一定间距分不同班组施工，既保证了施工作业面，又避免了施工的互相干扰，同时，在满足施工需要的前提下,尽量采用短开挖、速回填的施工方案，尽量减少施工段落的施工周期，防止开挖基坑因长期暴露和受水浸泡而失稳坍塌。2、基坑开挖顺序土方开挖由专人指挥，采取分层分段对称开挖的方法，并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。当挖至标高接近基础标高时，边抄平边配合人工清槽，防止超挖，并按施工技术规范的要求及时修整边坡及放坡，防止土方坍塌.基坑开挖施工至基础底标高时,在24小时内必须完成素砼垫层施工。3、组织、协调管理a)开挖由项目经理直接负责,控制好人员、机械,确保开挖工序的稳步进行，施工及测量员做好测量放线，控制好边坡的稳定，由专职安全员组织人员及时检查安全情况，边坡稳定情况由专人全天候检测，并及时上报检测数据。b）、现场协调由施工负责人负责，主要协调土方开挖及井点降水的施工。5.4 基底换填1、 地质勘察报告显示，联发大道段电缆沟基础持力层位于人工填土层上，地基承载力特征值为60KPa,不能满足设计要求的承载力120KPa。联发大道段电缆沟沟底采用换填2050cm碎石处理，其中，K1+820K2+020路段电缆沟换填厚度为20cm，其余路段为50cm。2、 用挖掘机或装载机将碎石分层填入基坑中,用人工铺平；采用小型电动打夯机或燃油打夯机将碎石层夯实。5。5 浇筑垫层砼1、基底按要求换填碎石，经检验合格后,浇筑C15砼垫层。2、C15砼垫层用泵送（天泵）商品砼浇筑，采用平板振捣器振捣密实.3、每个施工班次按规范要求留取砼试件,做砼抗压强度检验。5。6 钢筋加工制作与绑扎焊接1、按照设计图纸规定的钢筋型号、规格、尺寸，在钢筋加工场制作钢筋；按钢筋序号分类拉运到施工现场进行绑扎或焊接。2、在清扫洁净的砼垫层表面，恢复结构物轴线逐桩中心点和工井中心点，用墨斗线弹出结构物轮廓线；按照设计要求的间距、位置绑扎或焊接钢筋骨架。 3、底板与侧墙钢筋骨架同时绑扎成型；钢筋骨架的构造筋与受力主筋应隔位点焊固结，防止受力主筋和构造筋在砼振捣过程中绑扎丝松脱,发生偏位。4、受力主筋与构造筋焊接时应从构造筋起弧烧焊固结主筋，避免受力主筋在起弧烧焊时被瞬时超强电流损伤.5、底板上下层钢筋网片间，纵横方向间隔50cm设置马凳筋（序号6号钢筋）隔离定位；底层受力主筋的净保护层厚度不应小于40mm。6、在浇筑完底板砼后，将顶板钢筋与墙身侧壁钢筋绑扎成整体，倒角加强筋必须定位准确,隔位点焊牢固;然后安装支立墙身侧壁模板和顶板底模。5.7 安装支立模板1、底板与墙身钢筋骨架绑扎完成，经交验合格后,支立侧壁墙身模板。2、墙身侧壁及顶板底模均采用1220mm*2440mm*18mm胶合板成型。3、墙身侧壁在水平方向间隔50cm设置一道截面尺寸150mm*100mm的方木立杆，垂直方向间隔50cm设置一道50mm*5mm的双钢管横梁。4、 墙身侧壁内、外层模板的双钢管横梁间用14mm止水对拉螺杆进行加固。5、墙身砼完成浇筑，拆除模板时，止水对拉螺杆不取出，直接在砼表面截断，并对螺杆露出端头做防锈蚀处理（详见下图)。5。8 浇筑底板、墙身砼1、底板、墙身采用C25商品砼分两次现场浇筑；砼罐车到达施工现场应先检查砼浆液表面应无密集小气泡，随后检查塌落度，发现异常应做退回处理。2、浇筑地板及墙身下部砼时，应从一端向另一端逐渐推进，用插入式振捣棒振捣密实；在相邻两个集水井之间底板表面应做成向集水井的1%流水面.振捣砼时振捣棒不得直接打在钢筋骨架或模板上,应保留一定的距离；振捣密实即可，不得过振.3、在底板砼强度达到2。5MPa以上时,绑扎顶板钢筋,安装墙身模板及顶板底模；在浇筑上层砼前凿除砼结合面表层砼做施工缝处理.4、墙身砼应分层一次性浇筑；分层厚度宜控制在50cm左右，减轻砼振捣对模板造成的压力；下层砼依次浇筑完毕,振捣密实后，再从起始点浇筑上层砼；振捣时插入式振捣棒应伸入下层砼中10cm左右，加强相邻两层砼的结合。5.9 砼养生1、在砼浇筑后，强度达到2。5MPa以上时，方可拆除墙身侧壁模板，顶板支架及模板要等砼强度达到设计强度的75以上时方可拆除。2、侧壁模板拆除后应覆盖塑料薄膜等进行保湿养护，保湿养护时间不得少于14天;养护期内严禁施加外力荷载。5。10 墙背回填1、顶板砼强度达到设计强度的75以上时，拆除顶板支架和底模，采用石屑进行墙背回填.2、回填时墙背两侧应分层对称进行，分层厚度不应大于25cm.采用人工回填，打夯机夯实。5.11盖板施工 预制盖板采用在专业生产厂集中购买，再运至施工现场进行安装，安装前，由测量员用墨线放出每块板位臵，再按相应位臵将盖板机械吊至压顶上.盖板就位后采用1：2水泥砂浆灌缝，并采用1：2.5防水砂浆整浇面层40mm厚。5.12 电缆沟施工工艺流程（见下图）： 电缆沟施工工序（艺)流程图测量放线报监理工程师检验复核机械挖除沟槽土方报监理工程师检验复核30cm人工清底测量沟槽底面高程报监理、质监验槽报监理工程师检验复核槽底换填碎石，检测承载力砼强度检测浇筑垫层C15砼绑扎底板、墙身钢筋骨架报监理工程师检验复核报监理工程师检验复核底板、墙身外模支模板砼强度检测浇筑底板C25砼报监理工程师检验复核绑扎顶板、井口钢筋骨架报监理工程师检验复核墙身内模、顶板、井口支模板砼强度检测浇筑墙身、顶板C25砼拆模、养生密实度检测墙背分层回填报监理工程师检验复核分部工程交验5。13电缆沟埋管施工工艺1、 电缆沟埋管施工工艺流程 测量放线开挖沟槽验槽、地基处理砼垫层施工管道铺设混凝土浇筑施工回填 由于埋管施工工艺与电缆沟土建施工工艺差别在于管道铺设,在此只对管道铺设进行说明。2、管道铺设：待垫层施工完毕并经初凝后开始管道铺设施工,下管前,要清理管坑内杂物，砼平基要清理干净。采用人工下管，下管时应将管道排好,然后对线校正，严格控制中线及各管间距离。管道安装时，表面必须顺直，接口平顺。管道内不得有泥土、砖石、砂浆、木块等杂物.管材不得有裂缝、破损.接口应平直,环形间隙应均匀，灰口应整齐、密实、饱满，不得有裂缝.管道接口要清理干净，符合规范要求。接口要牢固.5.14 顶管施工方案及施工方法顶管工程施工流程图进场机械安装开挖工作坑现场勘察测量量量量打导向孔扩孔拉管出场1、非开挖技术优势及应用顶管技术的优势随着城市建设的大规模发展，在近年得到广泛的应用,因为它不需要开挖面层,能穿越地面构筑物和地下管线及公路、河道，节省大量投资和时间，对城区的交通、噪音、粉尘的危害和影响大大降低，是真正的无污染、高效率的施工技术。在非开挖技术行业中,定向钻进（顶管）发展势头越来越旺。目前,在电力、电信、天然气、自来水、污水，定向钻进已是一种普通的施工工艺。其优势在于:一、顺利穿越障碍;二、减少对已建基础设施的破坏；三、不影响城市交通;四、加快施工进度；五、综合效益好。由于现代城市的地下铺设了各种设施，例如,电话线、电力线、有线电视线、交通信号路灯线、煤气管道、供水、排水、洪水控制设施及管道,甚至国防通信电缆等等。由于地下设施位置和深度记录不准确、不完善，城市档案资料不全,有的甚至根本无图可查。如果不搞清楚,一旦遭到损坏,后果不堪设想。我们在每次实际操作前除了做好穿越地层的土质类型、含水量、透水性、含砾石比例等地质勘探资料的收集外，还一个不漏地把相关单位或部门请到观场.面对面地把管线性质、水平位置、垂直深度和管划路径的左右方位、管线的直径及所需要的最小净空等交代清楚，作好记录,并在地面作好标记。在实际操作时还对特殊部门如电缆管理部门，请他们派人来现场监督.要求施工单位精确测绘管线起点、折点、交点、终点、分支点、变坡点和变径点的座标和高程，认真作好数据计算、层点绘制、落实措施、保证施工方案切实可行.钻机的导向是行走定位系统,它包括探测器,接收器和远程显示器三部分,探测器装在钻头内,接收器根据探测器发出的信号来判断钻头的位置和方向,远程显示器则将接收器接收的信息传递给钻机操作员,操作员便据此操控钻杆以弧形路径或上或下,或左或右避开路线上的障碍物.在钻头旋转着朝前推进的过程中，每逢遇到坚硬障碍物钻头就会出现偏差,而偏差并不是立即显示出来,有时需要停一会儿，偏差才显示在定位器上。要求钻机每钻进1米,导航员即须用探测器探测一次,做好导向孔的地面测量和放线工作，使钻机操作员能及时调整导向孔方向,控制钻进速度给进力和水压，使导向孔按照设计的轨迹施工。另外,在回扩过程中,由于回扩头自重而产生一定量的成孔下垂现象.造成导向过程准确而实际施工商程下降的问题。根据工程实践，可根据土质情况，通过预先设置10-15CM的变量，即能有效解决.泥浆是由膨润土、水和处理剂组成的介于胶体和悬浮体之间的分散体系。泥浆俗称钻孔施工的”血液,有许多失败的工程都是因为泥浆质量大差或泥浆性能不符合当时的地质条件造成的。所以泥浆的配置就显得至关重要。泥浆的含砂量越小越好(一般不大于2%），PH值一般在89。泥浆配置过程中,必须按照先加苏打,然后加入膨润土,再加入团体或粉末化学添加剂,最后加入液体的化学添加剂或聚合物的次序,绝对不可颠倒次序,而且必须完全搅拌好之后才能使用。扩孔过程中，要依次加大回扩头，经过多次扩孔,最终成孔直径一般比管子外径大200mm（或是管径的1。251。5倍）。管子在孔中是处于悬浮状态,管壁四周与孔洞之间由泥浆润滑,这样既减少了回拖阻力,又保护了管子外表面。回拖管线时HDPE管前部套有管帽，以防止孔内泥浆进入管内。在扩孔器和管子之间要加一个旋转接头,使扩孔器旋转而管子不旋转.回拖速度的控制也很重要,回拖过程中，要注意观察出土、拉力是否正常。为防止地面沉降，每一级扩孔采用均匀旋转回拉和高压水射流相结合的方法。精心控制回旋速度、回旋拉力、高压水射流的压力与流量。这样既能保证扩孔孔壁的厚度，又能排出过多的泥土；既能达到顺利回拉铺管的目的，又能保证铺管之后被挤压的泥土在应力作用下自然回填，使孔内不留下空隙,地面不发生沉降。2、工作井、接收井开挖工作坑、接收坑必须高质量完成，工作坑、接收坑均设计为椭圆形，按比例设置坡度(依管材所铺深度而定),避免管材在入坑时损坏,根据实际开挖和地层情况确定如何护壁.工作坑、接收坑外形尺寸根据现场施工条件和实际铺管深度而定。3、设计轨迹线导向孔轨迹线设计是在管线剖面图基础上，设计出钻孔的最佳曲线。根据甲方结合实际情况设计的各点标高和入出土点位置设计轨迹线.尽可能离开现有管线，保证钻机导轨中线和设计轨迹线在同一垂直面上。钻机按设计轨迹线校正、固定安放.4、导向孔的施工导向孔施工是成孔的关键,根据已设计轨迹线确定导向孔的入土点和入射点角度.认真测量和科学选取穿越轴线的方位角,使钻孔接近设计轨迹线.导向孔钻进过程中,注意井眼的返浆情况并做好记录。以便准确判断钻进过程中的地质情况，为预扩孔提供可靠数据，导向孔的施工是否符合设计要求,直接影响工程成功。根据钻进过程中记录的数据仔细分析所钻进的线路中是否存在回填土,以便及时调整施工工艺及应对措施。另外，在导向孔施工过程中，导向技术人员确保曲线偏移不能超越规定设计范围，每根钻杆间的角度变化也要得到严格控制，确保导向孔高质量完成.5、各级预扩孔导向孔完成后,技术人员应根据操作人员的原始记录并与原设计轨迹线相核对，再次复核导向孔的质量.在导向孔符合质量要求的情况下，取下导向钻头,接上反扩钻头，接上分动器，即可进行回拉扩孔。本次工程设计扩孔一共需进行6次.分别为300mm、400mm、500mm、600mm、700mm、800mm。增加扩孔级数，更能保证成孔的质量，扩孔时应视地层的不同选择不同类型的反扩钻头。同时根据地层情况选择泥浆配方,一般情况下，地质粘质成份多,可用清水和刮刀钻头扩孔，自然造浆，保持孔壁稳定。如果所穿越地层中含砂量高，则必须选择优质泥浆，用膨润土进行泥浆护壁处理。使泥浆达到一定黏度，失水量降低,同时能抑制地质土体的分化,保持孔壁稳定。扩孔直径符合铺管要求时，扩孔即告结束.6、清孔扩孔结束后，用800mm清孔器两次清孔。清孔时注意泥浆比重，保证泥浆质量.机械操作人员应注意仪表的变化，以此判断孔内情况.并作好记录,技术人员根据记录的数据，分析清孔的效果如何，决定能否铺设管材.7、回拖管材当钻孔清孔达到铺管要求后，需进行回拖前准备,复查管材质量以及搬运过程中有无损伤，管材焊(连）接是否符合规定要求,检验完毕后,方能铺设，操作人员控制钻机的拉力和速度,确保所铺设管材不受损害。第6章 质量保证措施6.1质量目标、保证体系及管理措施6.1.1质量目标(1）满足业主对工程质量的要求，确保工程质量达到相关标准规定的合格等级，单位工程合格率100。（2）主要分项工序和关键部位做到一次成优，零缺陷,零返修。6。1.2质量保证体系依据业主的要求，施工项目部建立并完善工程质量保证体系，接受业主、监理的指导、检查和监督.制订项目质量管理制度，严格贯彻ISO-9002标准，结合工程特点和目标编制项目质量计划及作业指导书，按公司质量程序文件进行质量过程管理。6.1。3质量管理措施（1）全面贯彻建筑法，质量管理条例和工程建设强制性标准,严格执行施工技术规范和各有关验评标准.建立项目工程质量责任制，落实各级管理人员和操作者的质量职责，项目经理是工程施工质量的第一责任人,对工程质量负主要责任。坚持质量问题的追溯、纠正制度,严格按质量职责追究相关人员的质量责任，做到质量管理不留死角。（2)选拔高素质人员组成项目管理班子，选择优秀作业队伍参与作业队施工，为质量目标的实现提供根本保障。为质量管理与操作人员配置足够、适用的质量检测用具，组织工程技术人员和操作人员进行工艺、标准培训，进行工前样板观摩以增强质量感性认识。（3）实施质量目标管理，层层分解质量目标，落实到岗位和个人加强关键因素控制,通过细化确定分项、分部质量目标保证总体质量目标的实现。（4）做好项目计量管理组织，从作业队到分包方配备责任计量管理人员，为质量管理提供计量保证。6.2质量保证措施（1）严格执行本工程依据国家、地方质量标准规范。如:工程测量规范(GBJ5002693）、混凝土结构工程施工质量验收规范（GB50204-2002）等规范,质量标准就高不就低。（2）要求进厂设备型号、使用功能合理,并通过达到功能检测标准，确保施工流程的顺利，才能获得高质量的施工效果。（3）对进场的钢筋混凝土管、水泥、钢管及其它材料,选择高质量产品的厂家，具有出厂合格证、出厂批号等证明,并在本工程确定的实验室对其各项指标进行试验，合格材料方进场使用.（4)我项目部负责质量管理人员对工作认真负责的工作态度，要求每个工序完成后进行严格自检，不弄虚作假,自检合格后再向驻地监理及上级质量管理人员报检，验收合格后再进行下一工序的施工。（5）项目部建立定期的质量检查制度,切实例行，对发现的质量问题补措、彻底清除，对施工中主控项目加重质量检查力度，过程控制中减小、消除质量隐患。ISO9001：2000质量手册及程序文件质量保证体系框图供应合格材材料部杨越鸿质量部戴罗生工程部祝国杰试验室叶剑林保证体系质量检验体系制度保证体系工程质量达到质量目标质量目标：优质工程负责安全保卫工作安保部王权有在实施过程中不断总结、调整质量管理领导小组：组长杨少君，领导整个工程的质量工作组织保证体系单位工程质量检验部位工程质检工序质量检验材料构件设备检验依据规范、标准控制技术交底制度，样板制，“三检”制施工人员持证上岗制度、材料进场检验岗位质量责任制状态械良好工作保证施工机设备部吴江东效性用文件的有保证工程所文件收发，办公室伍芬析及处理质量问题分查及验收，工程质量检作验、计量工及施工试监测，材料工程测量和方进行预审对进场承包有效执行，保证合同的经营部梁金明预检、验收底，组织隐制，技术交施工方案编图纸会审及技术部王岩理析、动态管行统计分目标指标进对各项质量组织施工并ISO9002质量手册及程序文件第7章 季节性施工措施7.1 雨季准备工作1、编制详细的雨期防汛施工方案，单位内部审核后上报监理办审批。2、雨施期间，随时掌握气象情况，挖槽、回填等土方作业要事先了解气象预报，确保作业安全和工程质量.3、引测的水准点、导线点点位布置合理，做好保护防止雨水冲毁,雨后及时复核.4、与生产、行政部门在防汛领导小组指挥下编制防汛物资采购计划并做好检查。5、对各种雨施期间的机械设备和器材进行安全和可靠性检查，并分别堆放,重要材料要专人保管。6、对全体职工进行雨施特点、技术、质量、安全和消防教育。7.2 施工安全措施1、现场临时用电线路要保证绝缘性良好，架空设置，电源开关箱要有防雨设施，施工用水管线要进入地下，不得有渗露现象,阀门应有保护措施. 2、配电箱、电缆线接头、箱、电焊机等必须有防雨措施，防止水浸受潮造成漏电或设备事故. 3、所有机械的操作运转,都必须严格遵守相应的安全技术操作规程，雨季施工期间应加强教育和监督检查。 4、工人员要注意防滑、防触电,加强自我保护,确保安全生产。 第8章 安全生产及文明施工措施8。1安全生产及文明施工目标安全生产与文明施工是本项目施工管理的重点，由项目经理全权负责，生产副经理在安全员、文明施工员、交通协管员的配合下，主抓落实，对项目经理负责.8。2安全生产及文明施工保证体系项目经理任安全生产及文明施工领导小组组长，建立安全管理体系，明确内部各部门人员职责分工，与各参施作业队签订安全生产责任书。图8.2 安全管理机构图公司安全负责人周 军监督施工全过程的安全生产，纠正违章；配合有关部门排除施工不安全因素项目全员安全活动和安全教育。项目副经理项目总工程师安全负责人廖东奇技术负责人杨少君材料负责人杨越鸿反馈网络责 任 体 系 理保证机械负责人吴江东责人责任消防负责人罗汝平制定项目安全技术措施和分项安全方案；督促安全措施落实；解决施工过程中的不安全技术问题。在安全前提下合理安排生产计划；组织施工安全技术措施的实施。保证项目使用的各类机械安全运行；监督机械操作人员持证上岗作业。保证防火设备设施齐全、有效；消除火灾隐患；组织现场消防。项目副经理项目经理：杨卫东技术部工程部质量部物资部8.3安全生产及文明施工保证措施1）安全生产措施实行安全责任制，公司经理、项目经理及项目部管理人员、施工队伍层层签订“安全责任状”。参施人员进场前一律进行入场安全教育，经考核合格后方准持证上岗。施工过程中通过加强安全交底以及现场专职安全员数量，进行全方位安全监控，消灭安全隐患。做好技术交底中的安全交底工作，保证施工人员安全。所有参施人员进入施工现场必须戴安全帽.工地安全员均持证上岗，认真负责。沟槽开挖后，沿沟槽两侧搭设符合安全生产规定的防护栏杆,挂安全网；夜间开放警示灯,施工路段进行可靠的围挡与封闭,无关人员严禁入内.各种管道在吊装作业时,由专人指挥，严禁违章作业;在吊装作业区两端设置明显的施工标志，非施工人员谢绝进入；在吊装过程中，起重臂下及吊车回转半径内严禁站人。夜间施工，施工现场设置足够的照明装置.2）临时用电措施建立健全临时用电安全管理制度，定期对施工现场的所有电器设备、临电线路进行检查,保证用电安全.电工持证上岗，非专业操作人员严禁私接线路、动用电器。配电系统采用分级配电、三相五线制的接零保护。配电箱内保证电器可靠完好,其线形、定值要符合规定,开关标明用途，开关箱外观完整、牢固，满足防雨、防水、防尘的要求,统一编号，外涂明显色标，停用必须拉闸断电，锁好开关箱.临时配电线路按规范架设,架空线路采用绝缘导线,禁止使用塑胶软线，严禁成束架空或沿地敷设。各种电器设备及其电力施工机械与金属外壳，金属支架和底座采取可靠接零或接地保护，同时设两极漏电保护装置。手持电动工具的电源线、插头、插座保证完好,电源线不得任意接长或调换，维修、保养有专人负责。220V照明电源按规定布设，装设灯具，并加装漏电保护器，照明电源电压小于36V，灯体与手柄连接牢固，绝缘良好,电源线使用橡胶套电线，禁止用塑胶线，行灯有防潮、防雨设施。处理机械故障时，必须使设备断电，在施工设备送电前,通知有关人员。各类用电人员必须掌握与安全用电有关的基本知识和所用设备的性能。使用设备前按规定配备好相应的劳动防护用品,严禁设备带病运转.用电人员各自保护好所用设备的负荷线、地线和开关箱,发现问题及时找电工解决。非专业电器人员严禁乱动电器设备。3
