设备材料吊装方案.doc

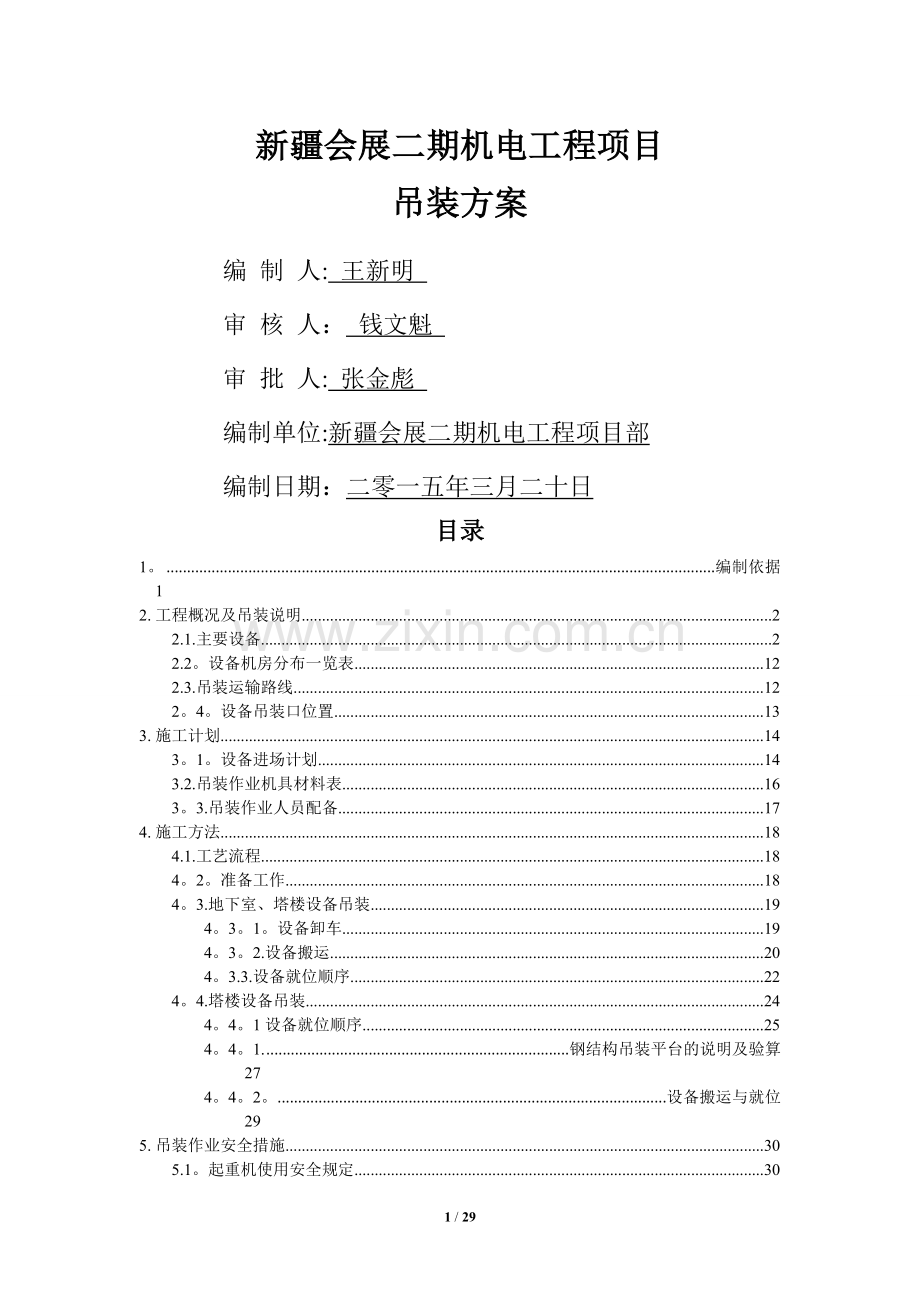

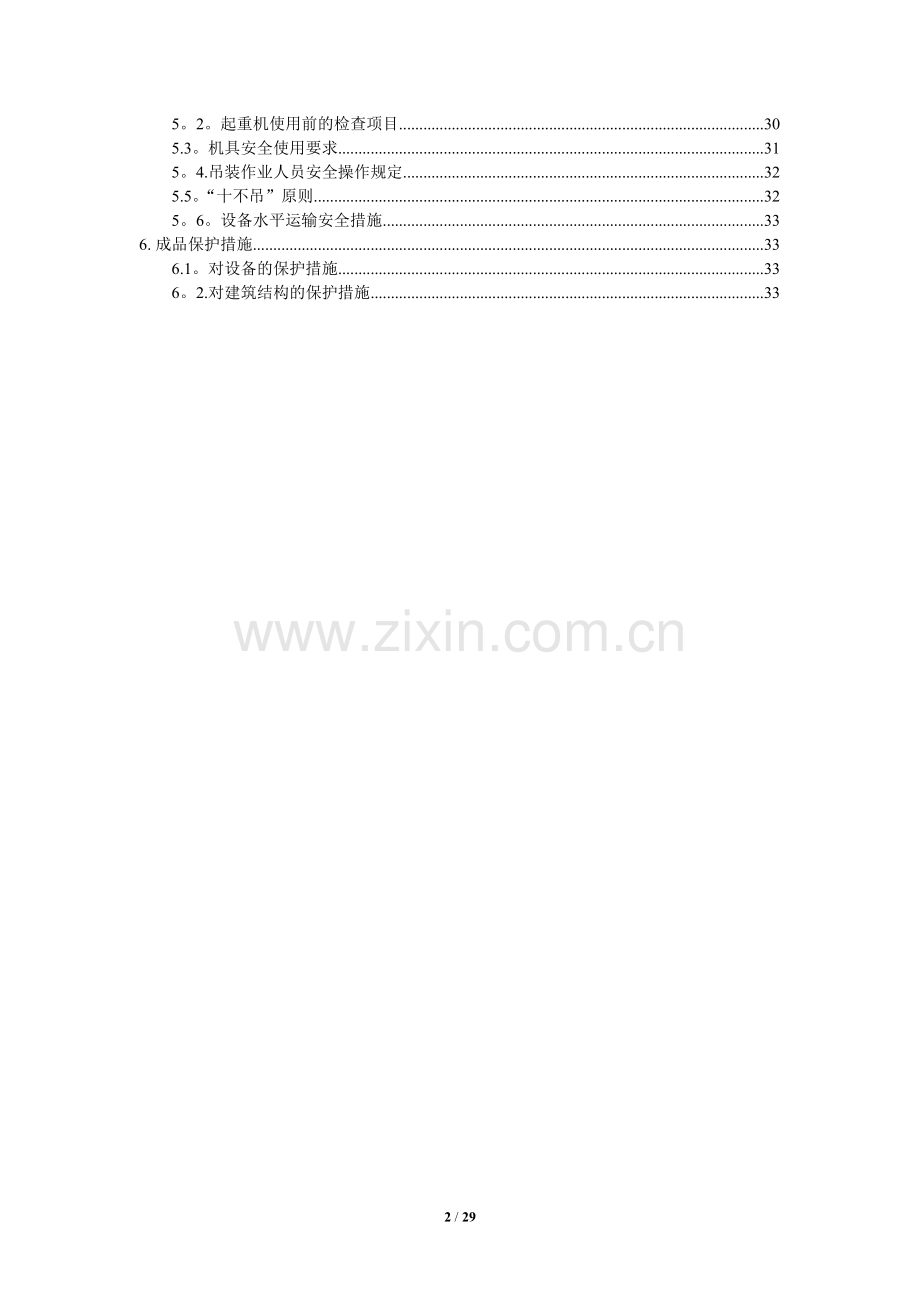

新疆会展二期机电工程项目吊装方案编 制 人: 王新明 审 核 人： 钱文魁 审 批 人: 张金彪 编制单位:新疆会展二期机电工程项目部编制日期：二零一五年三月二十日目录1。编制依据12.工程概况及吊装说明22.1.主要设备22.2。设备机房分布一览表122.3.吊装运输路线122。4。设备吊装口位置133.施工计划143。1。设备进场计划143.2.吊装作业机具材料表163。3.吊装作业人员配备174.施工方法184.1.工艺流程184。2。准备工作184。3.地下室、塔楼设备吊装194。3。1。设备卸车194。3。2.设备搬运204。3.3.设备就位顺序224。4.塔楼设备吊装244。4。1设备就位顺序254。4。1.钢结构吊装平台的说明及验算274。4。2。设备搬运与就位295.吊装作业安全措施305.1。起重机使用安全规定305。2。起重机使用前的检查项目305.3。机具安全使用要求315。4.吊装作业人员安全操作规定325.5。“十不吊”原则325。6。设备水平运输安全措施336.成品保护措施336.1。对设备的保护措施336。2.对建筑结构的保护措施3329 / 291. 编制依据设备参数招标图纸图起重机械安全规程GB/T 60671985建筑卷扬机安全规则GB/T 1955-2002起重吊运指挥信号GB 5082-1985起重机用钢丝绳检验和报废实用规范GB 59722006手拉葫芦安全规则JB 90101999建筑机械使用安全技术规程JGJ 332001建设工程施工安全技术操作规程（2004)2. 工程概况及吊装说明本工程需要吊装的大型设备分布情况如下：二期工程，分布在地下层的设备有：B区、E区、F区有新风机组、排风/排烟机、集水井潜污泵；A区、C区新风机组、空调机组、新风/补风机、水冷式制冷机、板式换热器、冷冻水泵、给水传输泵、柴油发电机组、高压开关柜、低压开关柜、不锈钢生活水箱；本工程设备数量众多并且是大型公共建筑，大型机电设备吊装由于塔吊吊装半径覆盖面积小,塔吊距离设备卸料车比较远，吊装半径长，塔吊起重重量较小，因此地下室、塔楼层以下采用50吨-160吨汽车吊卸货,吊装到设备安装就近位置，使用千斤顶、滚杠、坦克小车、液压拖车、叉车等设备为行走工具,牵引部分使用慢速卷扬机为动力，缓慢就位。塔楼设备层大型设备垂直运输使用M1280D型塔吊，最大起重量为70吨，在设备相关安装楼层搭设卸料平台，设备吊运到卸料平台后就位方法与地下室方式相同。2.1. 主要设备序号设备名称设备参数单位数量部位1PCWP/B1W-01/03，间接蒸发一次冷水泵(变频）流量400m3/h；扬程28m,转速1450r/min;电动功率45KW(380V）；采用进口品牌电机及变频器;水泵效率80%；承压1.6MPa；基础参考尺寸（LW）：20001000带减振台座；服务对象ECH1-01(一期展馆用大温差机组展馆部分）台3西区换热站2PCWP/B1W-04/06，间接蒸发一次冷水泵（变频）流量172m3/h;扬程28m,转速1450r/min；电动功率22KW（380V）；采用个进口品牌电机；水泵效率80%；承压1.6MPa；基础参考尺寸(L*W）:1300*700带减振台座；服务对象ECH-1-01（一期会议中心用大温差机组）台3西区换热站3PCWP/B1W-07/09，间接蒸发一次冷水泵(变频)流量300m3/h;扬程28m，转速1450r/min；电动功率37KW（380V）；采用个进口品牌电机；水泵效率80%；承压1.6MPa；基础参考尺寸(L*W)：1600*800带减振台座；服务对象ECH2-01（二期西侧用大温差机组）台3西区换热站4PCWP/B1-W10/12,间接蒸发一次冷水泵（变频）流量300m3/h；扬程38m，转速1450r/min；电动功率45KW（380V）；采用个进口品牌电机；水泵效率80%；承压1。6MPa；基础参考尺寸（L*W):1600*800带减振台座；服务对象ECH2-01（二期东侧用大温差机组）台3西区换热站5PCWP/B1-W-13/15，间接蒸发一次冷水泵（变频）流量198m3/h；扬程28m，转速1450r/min；电动功率22KW（380V)；采用个进口品牌电机；水泵效率75；承压1.6MPa；基础参考尺寸（LW):1300*700带减振台座；服务对象ECH202（二期西侧用小温差机组）台3西区换热站6PCWP/B1-W-16/18,间接蒸发一次冷水泵（变频）流量198m3/h；扬程38m，转速1450r/min；电动功率30KW（380V）;采用个进口品牌电机;水泵效率75%；承压1.6MPa；基础参考尺寸(L*W）:1300700带减振台座；服务对象ECH202(二期东侧用小温差机组）台3西区换热站7PW/B1W-01,水处理器（自动排污型多功能电子处理仪）TWH200 DN200 N=200W（220V）；参考尺寸：筒体直径800,长度1100；带除垢、杀菌、灭藻等功能;服务对象西侧散热器系统台1西区换热站8PW/B1-W02,水处理器（自动排污型多功能电子处理仪）TWH-250 DN250 N=250W（220V）；参考尺寸：筒体直径800，长度1100；带除垢、杀菌、灭藻等功能；服务对象西侧地暖、风机盘管及新风机系统冬季供热用台1西区换热站9PW/B1W03，水处理器（自动排污型多功能电子处理仪)TWH200 DN200 N=200W（220V）；参考尺寸:筒体直径800，长度1100；带除垢、杀菌、灭藻等功能；服务对象西侧热风补风、热风幕系统台1西区换热站10PW/B1W-04，水处理器(自动排污型多功能电子处理仪）TWH-300 DN300 N=300W（220V）；参考尺寸：筒体直径900，长度1200；带除垢、杀菌、灭藻等功能;服务对象西侧蒸发式空调机组、冬季供热用台1西区换热站11PW/B1W05,水处理器（自动排污型多功能电子处理仪）TWH-350 DN350 N=350W（220V）；参考尺寸：筒体直径900，长度1200；带除垢、杀菌、灭藻等功能；服务对象一期展厅空调机组，夏季供冷用台1西区换热站12PW/B1-W06，水处理器(自动排污型多功能电子处理仪)TWH-250 DN250 N=250W（220V)；参考尺寸：筒体直径800，长度1100；带除垢、杀菌、灭藻等功能；服务对象一期会议空调机组,夏季供冷用台1西区换热站13PW/B1W07,水处理器(旁流式水处理器）开式循环水专用，适用管径DN300，外接管径DN25，排污口DN25,N=500（380V）；除垢阻垢率100%，杀菌率99，灭藻率99%,军团菌及腐蚀率均达到国家标准;参考尺寸：1300*6001300（h）;服务对象二期西区大温差板换系统一次水台1西区换热站14PW/B1W-08，水处理器（旁流式水处理器）开式循环水专用，适用管径DN250,外接管径DN25,排污口DN25，N=300（380V）;除垢阻垢率100%,杀菌率99%,灭藻率99%，军团菌及腐蚀率均达到国家标准;参考尺寸：13006001300（h)；服务对象二期西区小温差板换系统一次水台1西区换热站15PW/B1W09，水处理器（旁流式水处理器）开式循环水专用，适用管径DN350，外接管径DN25，排污口DN25，N=600（380V);除垢阻垢率100%，杀菌率99%，灭藻率99%，军团菌及腐蚀率均达到国家标准；参考尺寸:1300600*1300（h）；服务对象一期展馆大温差板换系统一次水台1西区换热站16PW/B1W-10，水处理器（旁流式水处理器）开式循环水专用,适用管径DN250，外接管径DN25，排污口DN25,N=300（380V）；除垢阻垢率100%，杀菌率99，灭藻率99%,军团菌及腐蚀率均达到国家标准；参考尺寸:1300*600*1300(h）；服务对象一期会议中心大温差板换系统一次水台1西区换热站17PW/B1W11，水处理器（旁流式水处理器）开式循环水专用，适用管径DN300，外接管径DN25，排污口DN25,N=500（380V）；除垢阻垢率100%,杀菌率99,灭藻率99，军团菌及腐蚀率均达到国家标准;参考尺寸：1300600*1300（h）;服务对象二期东区大温差板换系统一次水台1西区换热站18PW/B1W12,水处理器(旁流式水处理器）开式循环水专用,适用管径DN250，外接管径DN25，排污口DN25,N=300（380V);除垢阻垢率100，杀菌率99%，灭藻率99%，军团菌及腐蚀率均达到国家标准；参考尺寸：1300*6001300（h）；服务对象二期东区小温差板换系统一次水台1西区换热站19FPI/B1W01，自动补水排气定压装置Multitec2-2/40+NT800+25/10；常压罐实际容积800L;承压灌实际容积25L，承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW*2，定压0.3MPa，定压精度0.02MPa,具有自动排气功能,基座尺寸：1800*1000，服务对象西侧散热器系统台1西区换热站20FPI/B1-W-02，自动补水排气定压装置Multitec2-2/40+NT1000+25/10；常压罐实际容积1000L;承压灌实际容积25L，承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW2，定压0.3MPa，定压精度0。02MPa，具有自动排气功能，基座尺寸：18001000，服务对象西侧地暖、风机盘管、及新风机系统台1西区换热站21FPI/B1-W-03,自动补水排气定压装置Multitec2-2/40+NT3000+25/10；常压罐实际容积3000L；承压灌实际容积25L，承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW2，定压0.3MPa，定压精度0.02MPa，具有自动排气功能，基座尺寸：27001700，服务对象西侧热风补风、热风幕系统台1西区换热站22FPI/B1W-04，自动补水排气定压装置Multitec2-2/40+NT2000+25/10；常压罐实际容积2000L；承压灌实际容积25L，承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW2,定压0.3MPa，定压精度0。02MPa，具有自动排气功能，基座尺寸：2500*1400，服务对象西侧蒸发式空调机组台1西区换热站23FPI/B1-W-05，自动补水排气定压装置Multitec2-2/40+NT1500+25/10;常压罐实际容积1500L；承压灌实际容积25L,承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW2，定压0。3MPa，定压精度0。02MPa，具有自动排气功能，基座尺寸：1800*1400，服务对象一期展厅空调机组,夏季供冷用台1西区换热站24FPI/B1-W06，自动补水排气定压装置Multitec2-2/40+NT600+25/10；常压罐实际容积600L；承压灌实际容积25L,承压1.0MPa，补水泵2台，单台流量3m3/h，N=1。1KW2，定压0。6MPa，定压精度0。02MPa，具有自动排气功能，基座尺寸：18001000，服务对象一期展厅空调机组，夏季供冷用台1西区换热站25HEX/B1-W-01，散热器系统板式换热机组ABJWH060-17282 /2.5,采用双板换、双水泵机组；PN25，板式换热器台数2台，单台换热量1728KW，一次水设计温度110/80；二次水温度80/60；二次水泵台数3台；二用一备;单台水泵流量74m3/h，扬程28m,水泵效率75,单台水泵电机功率11KW,电动温控阀1个，一次侧进水总管设电动温控阀，感温探头设在二次侧出水管；承压1.6MPa,台座参考尺寸38002000，机组运行重量4。2T，服务对象西区散热器系统台1西区换热站26HEX/B1-W02,地板供暖、风机盘管、新风机供热板式换热机组ABJ-WA03011082 /2.5，采用双板换、双水泵机组;PN25,板式换热器台数2台,单台换热量1108KW,一次水设计温度110/80；二次水温度50/40;二次水泵台数3台；二用一备；单台水泵流量97m3/h，扬程34m，水泵效率80%，单台水泵电机功率15KW，电动温控阀1个，一次侧进水总管设电动温控阀，感温探头设在二次侧出水管;承压1.6MPa，台座参考尺寸4100*2200,机组运行重量5T，服务对象西侧地暖、风机盘管及新风机系统，冬季供热用台1西区换热站27HEX/B1W03，补风加热及热风幕系统板式换热机组ABJWA08525002 /2.5，采用双板换、双水泵机组；PN25，板式换热器台数2台，单台换热量2500KW，一次水设计温度110/80；二次水温度95/70；二次水泵台数3台；二用一备；单台水泵流量86m3/h，扬程36m,水泵效率75，单台水泵电机功率15KW，电动温控阀1个，一次侧进水总管设电动温控阀,感温探头设在二次侧出水管；承压1。6MPa，台座参考尺寸37002200，机组运行重量5.1T，服务对象西侧热风补风、热风幕系统台1西区换热站28HEX/B1-W04，蒸发式空调机组供热系统板式换热机组ABJWA120-35172 /2.5，采用双板换、双水泵机组；PN25，板式换热器台数2台，单台换热量3517KW，一次水设计温度110/80;二次水温度60/45；二次水泵台数3台;二用一备；单台水泵流量201m3/h，扬程34m，水泵效率80，单台水泵电机功率30KW，电动温控阀1个，一次侧进水总管设电动温控阀,感温探头设在二次侧出水管；承压1.6MPa，台座参考尺寸42002500，机组运行重量7.8T，服务对象西侧蒸发式空调机组、冬季供热用台1西区换热站29HEX/B1W-05，蒸发式空调机组制冷系统板式换热机组ABJ-WA095-28032 /1.6，采用双板换、双水泵机组；PN16,板式换热器台数2台，单台换热量2803KW，一次水设计温度16/24；二次水温度17.5/25。5;二次测压降60KPa，二次水泵台数3台;二用一备；单台水泵流量300m3/h,扬程36m，水泵效率80,单台水泵电机功率45KW，均采用变频电机，含变频电控柜，承压1.6MPa，台座参考尺寸48003500，机组运行重量12T，服务对象西侧蒸发式空调机组，夏季供冷用台1西区换热站30HEX/B1W06，风机盘管供冷板式换热机组ABJ-WA0359242 /1。6,采用双板换、双水泵机组；PN16，板式换热器台数2台，单台换热量924KW,一次水设计温度16/20;二次水温度17.5/21。5；二次测压降60KPa，二次水泵台数3台；二用一备；单台水泵流量198m3/h，扬程35m,水泵效率80,单台水泵电机功率30KW，均采用变频电机，含变频电控柜，承压1。6MPa，台座参考尺寸42003000，机组运行重量9。5T，服务对象西侧风机盘管及新风机组,夏季制冷用台1西区换热站31HEX/B1W07，蒸发空调供冷板式换热机组ABJWA125-37372 /1.6，采用双板换、双水泵机组;PN16，板式换热器台数2台，单台换热量3737KW，一次水设计温度16/24;二次水温度17。5/25.5；二次测压降60KPa，二次水泵台数3台；二用一备；单台水泵流量400m3/h，扬程36m，水泵效率80%，单台水泵电机功率75KW，均采用变频电机,含变频电控柜，承压1。6MPa，台座参考尺寸5200*4500，机组运行重量16T，服务对象一期展厅空调机组，夏季制冷用台1西区换热站32HEX/B1-W-08，（蒸发空调供冷）板式换热机组ABJWA055-16042 /1.6，采用双板换、双水泵机组;PN16，板式换热器台数2台，单台换热量1604KW，一次水设计温度16/24；二次水温度17。5/25。5；二次测压降60KPa,二次水泵台数3台；二用一备;单台水泵流量172m3/h，扬程40m，水泵效率80%，单台水泵电机功率30KW，均采用变频电机，含变频电控柜，承压1.6MPa,台座参考尺寸4400*3500,机组运行重量11T，服务对象一期会议中心空调机组，夏季制冷用台1西区换热站33PCRP/B1W-01-3，间接蒸发一次冷水自循环泵流量286m3/h；扬程20m，转速1450r/min；电动功率22KW（380V）；采用进口品牌电机；水泵效率75%；承压1。6MPa；基础参考尺寸（LW）：1600800带减振台座；服务对象ECH-101（一期大温差机组）台3西区换热站34PCRP/B1-W046，间接蒸发一次冷水自循环泵流量300m3/h；扬程20m，转速1450r/min；电动功率30KW（380V);采用进口品牌电机；水泵效率75%；承压1。6MPa;基础参考尺寸（LW）：1600*800带减振台座;服务对象ECH201（二期大温差机组)台3西区换热站35JF/B1-W-01，集水器DN600,长度3270mm，采用20R钢材制作，厚度12mm，不允许负偏差,承压能力2。5MPa，按国标05K232制作安装，详各大样图个1西区换热站36JF/B1W-02,分水器DN600，长度3270mm,采用20R钢材制作，厚度12mm，不允许负偏差，承压能力2。5MPa，按国标05K232制作安装，详各大样图个1西区换热站37JF/B1-W03,集水器DN400，长度2754mm，采用Q235B钢材制作，厚度8mm，不允许负偏差，承压能力1.6MPa，按国标05K232制作安装，详各大样图个1西区换热站38JF/B1-W-04，分水器DN400，长度2754mm，采用Q235B钢材制作,厚度8mm，不允许负偏差，承压能力1。6MPa,按国标05K232制作安装,详各大样图个1西区换热站39JF/B1W05，集水器DN400，长度2294mm，采用Q235B钢材制作,厚度8mm，不允许负偏差，承压能力1。6MPa，按国标05K232制作安装，详各大样图个1西区换热站40JF/B1-W06，分水器DN400，长度2294mm,采用Q235B钢材制作，厚度8mm，不允许负偏差，承压能力1。6MPa，按国标05K232制作安装，详各大样图个1西区换热站41SO/B1W全自动软化水处理器产水量10T/h,补水管DN50，双阀双罐,一用一备,连续出水，2台树脂罐750（d)*1850（h），盐箱1000(d)*1000（h)，参考占地尺寸3800*9903000台1西区换热站42FWT/B1-W-01，软化水箱容积18m3，箱体尺寸3000*2000*3000（h），配件参照国标03R401-2制作，采用6mm厚Q235A钢板制作台1西区换热站序号设备名称设备参数单位数量部位1PW/B1W-01，自动排污型多功能电子处理仪TWH200 DN200 N=200W（220V）；参考尺寸：筒体直径800，长度1100；带除垢、杀菌、灭藻等功能；服务对象西侧散热器系统台1东区换热站2PW/B1E-02，自动排污型多功能电子处理仪TWH250 DN250 N=250W（220V）；参考尺寸：筒体直径800，长度1100；带除垢、杀菌、灭藻等功能;服务对象西侧地暖、风机盘管及新风机系统冬季供热用台1东区换热站3PW/B1E-03，自动排污型多功能电子处理仪TWH200 DN200 N=200W（220V)；参考尺寸:筒体直径800，长度1100;带除垢、杀菌、灭藻等功能；服务对象西侧热风补风、热风幕系统台1东区换热站4PW/B1E-04，自动排污型多功能电子处理仪TWH-300 DN300 N=300W(220V）；参考尺寸:筒体直径900，长度1200;带除垢、杀菌、灭藻等功能；服务对象西侧蒸发式空调机组、冬季供热用台1东区换热站5HEX/B1E01，散热器系统板式换热机组ABJWH06017282 /2。5，采用双板换、双水泵机组；PN25,板式换热器台数2台,单台换热量1728KW，一次水设计温度110/80；二次水温度80/60;二次水泵台数3台；二用一备；单台水泵流量74m3/h,扬程28m，水泵效率75%,单台水泵电机功率11KW，电动温控阀1个,一次侧进水总管设电动温控阀，感温探头设在二次侧出水管；承压1.6MPa，台座参考尺寸38002000,机组运行重量4。2T，服务对象东侧散热器系统台1东区换热站6HEX/B1-E-02，地板供暖、风机盘管新风机供热板式换热机组ABJ-WA03011082 /2。5，采用双板换、双水泵机组;PN25，板式换热器台数2台，单台换热量1108KW，一次水设计温度110/80；二次水温度50/40；二次水泵台数3台;二用一备；单台水泵流量97m3/h，扬程34m,水泵效率80，单台水泵电机功率15KW，电动温控阀1个，一次侧进水总管设电动温控阀，感温探头设在二次侧出水管；承压1。6MPa，台座参考尺寸4100*2200，机组运行重量5T，服务对象东侧地暖、风机盘管及新风机系统台1东区换热站7HEX/B1-E-03，补风加热及热风幕系统板式换热机组ABJ-WA08525002 /2.5，采用双板换、双水泵机组；PN25，板式换热器台数2台，单台换热量2500KW，一次水设计温度110/80;二次水温度95/70；二次水泵台数3台；二用一备;单台水泵流量86m3/h，扬程36m,水泵效率75，单台水泵电机功率15KW，电动温控阀1个,一次侧进水总管设电动温控阀,感温探头设在二次侧出水管；承压1.6MPa，台座参考尺寸3700*2200，机组运行重量5.1T，服务对象东侧热风、补风及热风幕系统台1东区换热站8HEX/B1E04,蒸发式空调供热机组板式换热机组ABJ-WA12035172 /2.5，采用双板换、双水泵机组；PN25，板式换热器台数2台，单台换热量3517KW，一次水设计温度110/80；二次水温度60/45；二次水泵台数3台；二用一备;单台水泵流量201m3/h，扬程34m，水泵效率80，单台水泵电机功率30KW，电动温控阀1个,一次侧进水总管设电动温控阀,感温探头设在二次侧出水管；承压1。6MPa，台座参考尺寸42002500,机组运行重量7。8T,服务对象东侧蒸发式空调机组，冬季供热用台1东区换热站9HEX/B1E-05，蒸发空调供冷板式换热机组ABJWA095-28032 /1.6，采用双板换、双水泵机组;PN16，板式换热器台数2台，单台换热量2803KW，一次水设计温度16/24；二次水温度17.5/25。5；一二次测压降60KPa,二次水泵3台，二用一备，单台水泵流量:300m3/h，扬程36m,水泵效率：80%，单台水泵电机功率:45KW，均采用变频电机，含变频电控柜,承压1。6MPa，台座参考尺寸：48003500，机组运行重量12T，服务对象：东侧蒸发式空调机组，夏季供冷用台1东区换热站10HEX/B1-E06，风机盘管供冷板式换热机组ABJ-WA035924*2 /1.6,采用双板换、双水泵机组；PN16，板式换热器台数2台，单台换热量924KW，一次水设计温度16/20；二次水温度17。5/21。5；一二次测压降60KPa，二次水泵3台，二用一备，单台水泵流量：198m3/h，扬程35m，水泵效率：80，单台水泵电机功率：30KW，均采用变频电机，含变频电控柜，承压1。6MPa，台座参考尺寸：42003000，机组运行重量9。5T,服务对象:东侧风机盘管及新风机系统，夏季供冷用台1东区换热站11FPI/B1E01，自动补水排气定压装置Multitec22/40+NT800+25/10；常压罐实际容积800L；承压灌实际容积25L,承压1.0MPa，补水泵2台，单台流量3m3/h，N=0.75KW*2,定压0.3MPa，定压精度0。02MPa,具有自动排气功能，基座尺寸：18001000,服务对象东侧散热器系统台1东区换热站12FPI/B1-E02，自动补水排气定压装置Multitec22/40+NT1000+25/10;常压罐实际容积1000L;承压灌实际容积25L，承压1.0MPa，补水泵2台，单台流量3m3/h，N=0。75KW*2，定压0。3MPa，定压精度0。02MPa，具有自动排气功能，基座尺寸：1800*1000,服务对象东侧地暖、风机盘管及新风机系统台1东区换热站13FPI/B1E03,自动补水排气定压装置Multitec22/40+NT3000+25/10;常压罐实际容积3000L;承压灌实际容积25L,承压1。0MPa,补水泵2台，单台流量3m3/h，N=0。75KW*2,定压0.3MPa，定压精度0。02MPa，具有自动排气功能,基座尺寸：27001700,服务对象东侧热风补风及热风幕系统台1东区换热站14FPI/B1E-04，自动补水排气定压装置Multitec2-2/40+NT2000+25/10；常压罐实际容积2000L；承压灌实际容积25L，承压1。0MPa，补水泵2台，单台流量3m3/h，N=0.75KW2，定压0.3MPa，定压精度0.02MPa，具有自动排气功能，基座尺寸:2500*1400，服务对象东侧蒸发式空调机组台1东区换热站2.2. 设备机房分布一览表序号设备房名称设备名称最大设备重量体积位置1空调机房水冷式制冷机组A区3生活水泵房变频水泵5冷却塔冷却塔机组6生活水泵房水泵B、C区8空调机房空调机组2.3. 吊装运输路线起重机及设备运输车辆从位于会展北路的大门进入,吊装完成后，车辆从会展东路大门离开。场内运输路线详见下图。图1：场内运输行驶线路2.4. 设备吊装口位置地下室设备吊装入口图2:地下层设备吊装口位置图3：塔楼及设备层吊装材料堆放位置3. 施工计划3.1. 设备进场计划机电大型设备安装时间相对集中，设备进场路线互有重合，为了避免设备材料在运输过程中设备集中进场，现场吊装卸载能力不足，相互冲突互相影响，在施工阶段根据总体进度安排编制设备材料到场计划，根据计划调整其他专业吊装时间，保证机电大型设备的吊装、调试时间.工程名称机房部位服务区域描述主要设备材料进场时间完成时间给排水工程给水工程本建筑地下室为车库、办公、库房、设备用房、中西餐厨房及餐厅。市政水源进入一期生活水箱，由变频加压水泵加压供给本建筑生活用水.二期生活用水从一期生活水加压泵房引入，一期设计为二期预留的生活给水。不锈钢生活水箱、给水转输泵，给水变频泵等2015.62015。10市政给水由一期市政直接供水水表，阀门2015。62015.12冷水本建筑地下室为车库、办公、库房、设备用房、中西餐厨房及餐厅。市政水源进入一期生活水箱，由变频加压水泵加压供给本建筑生活用水。二期生活用水从一期生活水加压泵房引入,一期设计为二期预留的生活给水。水箱，变频泵2015.52015。8热水本建筑内仅在宴会厅部分厨房设有区域独立的容积式电热水器(此设备必须带有保证使用安全的装置，不得采用有滞水区的容积式电加热的热水器，热水器设在卫生间夹层内），机械循环，用于宴会厅厨房配套的洗手及淋浴间用热水，其余各部分不设置生活热水系统.水箱，变频泵，转输泵2015。52015.8污水生活污水排水系统：采用室内污水、室内废水合流排水管道系统。排水量:最高日545m3。室内地面层（+0。000m）及以上的生活污水靠重力流排出。展馆废水汇集至（+0.000m）后排至室外污水检查井。潜污泵，成品检查井，各类排水阀门2015。52016.3雨水本工程屋面雨水经地块内的雨水管排入会展北路上的市政雨水排水管道。展馆屋面雨水采用压力流雨水排水系统。屋面雨水由虹吸式雨水斗收集经管道井中的雨水管道排至室外雨水消能井（井盖为通气篦子井盖)，后排至雨水检查井。其他部位的雨水排放为重力流雨水系统.大型雨水管道，阀门，排水泵2015。82016。3通风工程展厅、休息廊等由设在上部的电控远程可开启外窗自然排烟及通风。防烟楼梯及前室机械加压送风系统:本工程防烟楼梯间均不具备自然排烟条件,均按照规范对防烟楼梯间设置机械加压送风，剪刀楼梯及下地下室楼梯均累计加压送风量.展厅、休息廊采用顶部和侧墙上装设排烟窗进行自然排烟。各类风机，各类风口，阀门及附件2015。52016.3采暖工程地下车库、地下开敞办公区、地下餐饮、库房、发电机房、展厅、休息廊、地上各办公会议房间、设备夹层、设备平台、宴会厅、厨房、卫生间楼梯间等采用散热器采暖。大型采暖管道，采暖阀门，阀门附件，分集水器等设备2015。52016。3地暖工程地下室休息廊、一层展厅前休息廊、二层宴会厅等地方采用地板辐射采暖分集水器,PERT整捆管道，阀门及附件2015.52015.12空调工程空调水工程根据会展一期工程的供热条件，扔采用城市集中供热，本二期工程的东西侧均有市政高温水热网可接入,市政热网高温热水理论供回水温度为130/80(设计温度为110/80）,东西两侧分别输入总热量均为14MW，资用压力为150KPa。通过板式换热机组分别制备出95/70的热风幕及补风加热热水，80/60散热器采暖热水，60/45的组合式空调机组热水，50/40供干式风机盘管及新风机系统和地板辐射采暖热水，来分别供各系统使用.制冷机组,热水机组，循环水泵，水处理设备，换热机组，空调机组，风机盘管,空调管网，空调控制系统 2015.52016.3空调风系统展厅、休息廊等由设在上部的电控远程可开启窗自然排烟及通风,当展厅、休息廊夏季空调全新风运行或发生火灾时，上部外窗可通过消防控制室远程开启；柴油发电机房设置事故通风系统和平时通风系统共用风机，空调器，风管，风口，风阀。2015。52016.3弱电工程预埋消防报警及联动设备，消防广播设备2015.62016。33.2. 吊装作业机具材料表序号材料名称规格型号数量单位用途1M1280D塔吊最大吊重70吨1台吊装塔楼设备2M900D塔吊最大吊重40吨1台吊装塔楼设备3汽车吊160吨1台卸车、吊装大型设备4叉车5吨3台水平运输5自移式龙门架3吨4台水平运输6导向滑轮10吨8台水平运输7慢速卷扬机5吨4台牵引8慢速卷扬机3吨3台牵引9倒链10吨8套垂直运输、就位10倒链5吨8套牵引11钢丝绳39（637）200米起升12钢丝绳20（637）200米牵引13槽钢20100米钢排14槽钢10100米钢排15滚杠10830根牵引16撬杠4024根牵引17千斤顶10吨4个18千斤顶20吨4个19坦克小车30吨8台20液压拖车3吨4台21道木10012022钢板23工字钢3.3. 吊装作业人员配备序 号工 种人 数1现场负责人12吊装指挥43起重工164电工25安全员26运输车司机47起重机驾驶员38技术人员14. 施工方法4.1. 工艺流程4.2. 准备工作序号检查项目检查内容检查人1设备开箱检验设备型号、规格尺寸是否与设计图纸相符，设备外观有无损伤、锈蚀，对照设备清单核实附件,文件资料是否完整齐全。业主代表监理工程师机电工程师设备供方代表2施工起重机具汽车吊、塔吊、卷扬机、起道机等设备及钢丝绳、卸扣等索具外观完好无破损，保护装置性能良好。设备工程师安全员3设备基础地脚螺栓的设置应符合工程设计要求；设备基础(混凝土)强度应达到75以上,养护期超过15天；设备基础表面抄平、压光，设备基础外型尺寸及平整度偏差不超过设计文件要求。监理工程师结构工程师机电工程师4临时锚点、起重梁锚点、起重梁固定牢固，安全措施可靠，必要时进行拉力试验。设备工程师安全员5场内运输道路保障运输车辆顺利通行，保证车辆安全顺利进出。安全员6塔楼设备运输通道楼板承载力满足设备运输要求，楼板加固措施安全可靠.安全员7吊装作业场地应坚实平整，无杂物，无障碍物，无闲杂人员。
