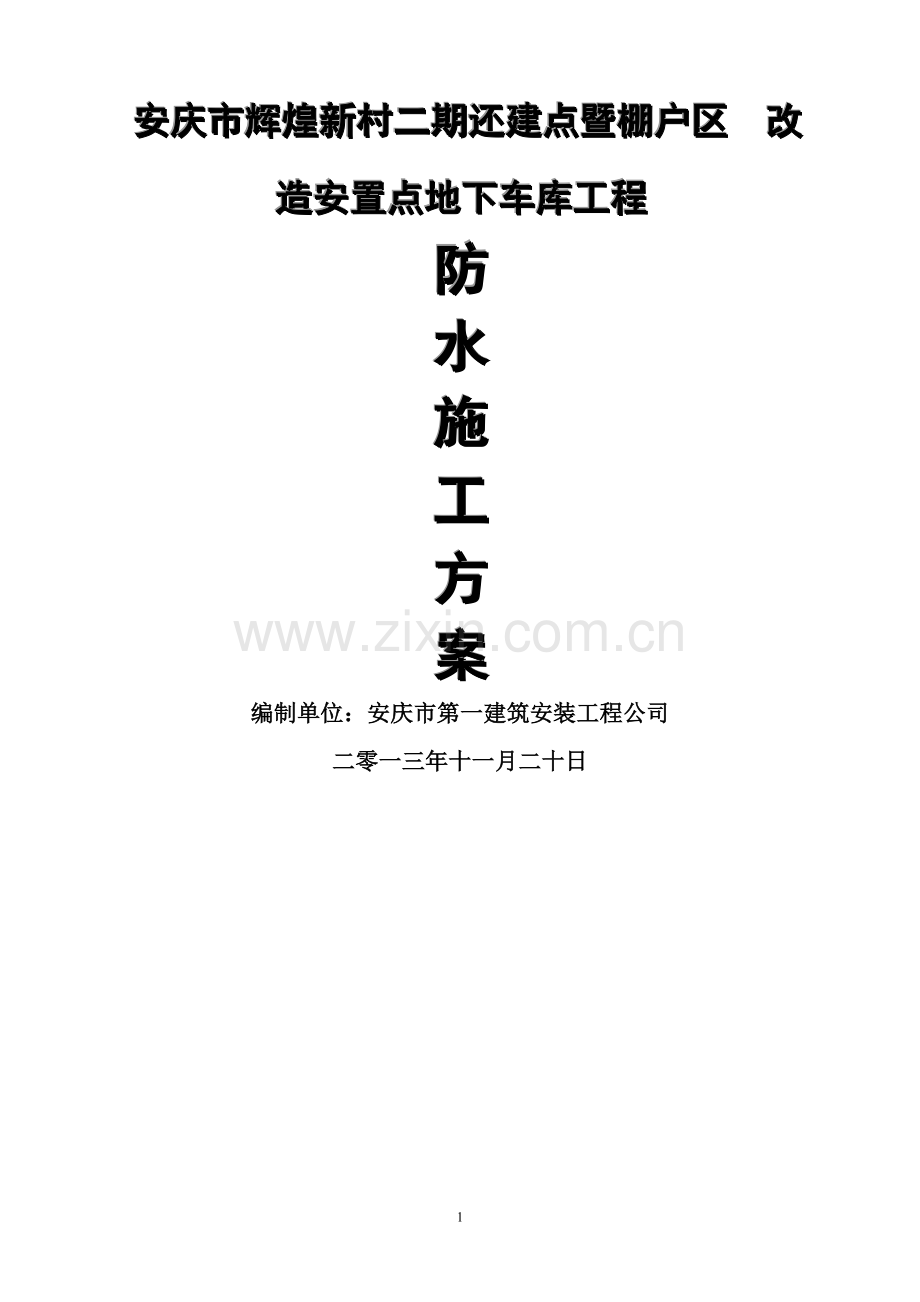

安庆市辉煌新村二期还建点暨棚户区 改造安置点地下车库工程防水施工方案编制单位：安庆市第一建筑安装工程公司二零一三年十一月二十日1目 录第一节 概述03一、工程概述 03二、材料选用 04三、材料特性 04四、材料的检验要求 05第二节 施工组织及目标05 一、施工组织机构及劳动力准备 05二、质量目标 06 三、安全目标 06 四、工期目标 06第三节 施工准备 07一、深化设计 07二、熟悉图纸 07三、技术交底 07第四节 防水做法构造 07 一、地下室底板防水 07 二、桩承台、基础梁、集水坑、排水沟等细部构造 08 三、地下室侧墙防水 08 四、地下室顶板防水 08第五节 防水系统施工工艺 09一、施工材料及要求 09二、施工工具 09三、施工工艺流程 09四、施工工艺 09五、施工注意事项 10六、质量评定标准 11第六节 基本部位及节点防水施工处理方案 11 一、基本部位 11 二、节点部位 12第七节 成品保护措施 13第八节 安全保证及文明施工措施 14第九节 质量保证措施 15第一节 概 况一、工程概况本工程为安庆市辉煌新村二期还建点暨棚户区改造安置点工程，由安庆市岑海建筑设计有限公司设计，建设单位为安庆开发区安居建设开发有限公司，建设地点为安庆市辉煌新村一期东侧,在建新河路南侧。建筑面积：1#地下车库为5433.50m，2地下车库7770。49 m,基础为梁式筏板基础，地下室侧墙为钢筋砼墙，地下室顶板为现浇钢筋砼梁板,根据设计图纸以及图纸会审纪要，防水部位及做法列表如下。防水部位具体做法列表如下：序号工程部位设计防水措施及采用主材1地下室底板1、结构自防水：抗渗砼（C35，抗渗等级P6）2、柔性防水层：1。2+1。2厚双层聚氯乙烯卷材3、50厚C20细石砼保护层2地下室侧顶板1、结构自防水：抗渗砼（C35，抗渗等级P6）2、柔性防水层：1。2+1。2厚双层聚氯乙烯卷材3、20厚1：2。5水泥砂浆保护层3地下室顶板1、结构自防水；抗渗砼（C35，抗渗等级P6）2、柔性防水层：1.2+1。2厚双层聚氯乙烯卷材3、70厚C20细石砼保护层，内配双向6200钢筋网片4桩承台、基础梁、集水坑、排水沟等细部防水1、结构自防水;抗渗砼（C35，抗渗等级P62、柔性防水层:1。2+1.2厚双层聚氯乙烯卷材3、桩承台、基础梁、积水坑、排水沟等底部50厚C20细石砼保护层，侧壁20厚1:2.5水泥砂浆保护层。二、材料选用根据设计图纸会审纪要以及业主要求，本工程地下室,防水材料选用如下：1、聚氯乙烯防水卷材。选用山东寿光市德恺防水材料有限公司生产的“德恺牌聚氯乙烯防水卷材，型号： 型 1.2mm1。2m20m.2、砼自防水.在砼中掺加UEA型膨胀防水剂，实现砼自防水功能.根据设计，本工程的地下室底板、外墙板以及地下室顶板砼抗渗等级均为P6。通过砼中膨胀防水剂掺量及砼配合比的控制，实现砼不同的抗渗要求。三、材料特性1、聚氯乙烯防水卷材聚氯乙烯（PVC)防水卷材是一种性能优异的高分子防水材料，以聚氯乙烯树脂为主要原料。加入各类专用助剂和抗老化组份,采用先进设备和先进的工艺生产制成。产品具有拉伸强度大、延伸率高、收缩率小，低温柔性好、使用寿命长等特点。产品性能稳定、质量可靠、施工方便。主要特点:该产品上下表面粗糙,无纺布纤维呈无规则交叉结构，形成立体网孔,适合多种材料粘合，尤其与水泥在凝固过程中直接粘合，只要无明水便可施工，其综合性能良好，抗拉强度高，抗渗透能力强，低温柔性好,膨胀系数小，易粘结，是一种无毒、无污染的绿色环保产品（2） 技术性能指标序号项 目指标1拉力N/cm横向：100纵向:1002断裂伸长率%横向：150纵向:1503低温弯折性-20无裂纹4不透水性0.3MPa，30min无渗漏四、材料的检验要求1、同一规格品种的防水卷材,每5000m2为一批，不足5000m2者按一批进行抽检。检查项目中的有一项指标不合格，应在受检项目中加倍取样受检。各项指标达到标准为合格，否则即为不合格产品。2、防水材料的辅助材料，必须为同一厂家生产的且严格按配合比使用。3、防水工程中使用的防水材料，必须具有说明书、合格证及检验单。第二节 施工组织及目标一、施工组织机构及劳动力准备 根据本工程的总进度计划，由安庆市和风防水工程有限公司防水工程项目部，在保证质量和工期的前提下，成立基层清理班和防水施工班两个现场施工班组。组织图如下：二、质量目标1、工程质量达到国家规定的合格标准2、工程质量达到设计院要求和合同规定的标准3、工程符合以下标准或规范:国家标准地下工程防水技术规范(GB 501082011）国家标准地下防水工程质量验收规范(GB 50208-2011）国家标准屋面工程质量验收规范(GB 502072012）三、安全目标轻伤事故频率年度控制在1.5，重伤事故频率年度控制在0.5，重大伤亡事故频率控制为零.四、工期目标我司将根据总施工进度计划的要求,集中人力、财力、物力,确保工期，按照计划要求，按期完成防水施工任务。根据目前实际情况，计划地下室底板部分防水施工总工期12天，共划分六个施工段,每段2天其它部位防水施工进度与总体施工进度相适应。第三节 施工准备一、深化设计在原有设计基础上,根据本工程特点以及聚氯乙烯防水卷材防水系统的特点和现场条件,对整个防水工程进行详细的施工程序设计以及节点设计，力求满足设计师的设计意图，达到良好的防水效果。二、熟悉图纸组织工程技术人员认真熟悉图纸、学习规范、了解设计意图、掌握设计精神和图纸内容，做好施工前技术准备。三、 技术交底通过书面和口头相结合的方法，做好技术交底工作，交底要结合操作部位，力求细致齐全，关键部位和施工难点要进行详细的交底。第四节 防水做法构造本工程按GB501082011地下工程防水技术规范二级防水等级设防,底板、侧墙和室外部分顶板采用抗渗混凝土自防水与聚氯乙烯防水卷材（1。2+1。2mm厚双层）外防水相结合的措施。一、地下室底板防水50m厚C20细石砼保护层隔离层10厚低标号砂浆1。2+1.2厚双层聚氯乙烯卷材20mm厚1:2。5水泥砂浆找平层100mm厚C15混凝土垫层素土夯实二、桩承台、基础梁、集水坑、排水沟等细部防水50厚C20细石砼保护层(桩承台、基础梁、集水坑、排水沟侧壁20厚1：2。5水泥砂浆保护层）1。2+1.2厚双层聚氯乙烯卷材阴阳角两边30cm范围内附加层20厚1：2.5水泥砂浆找平层100厚C15混凝土垫层素土夯实三、地下室侧墙防水素土分层夯实120厚砂浆砌砖保护墙20厚1:2。5水泥砂浆填实 1。2+1。2厚双层聚氯乙烯卷材胶粘剂20mm厚1:2.5水泥砂浆找平层。防水钢筋混凝土侧墙四、地下室顶板防水回填土夯实70厚C20细石砼保护层，内配双向6200钢筋网片1。2+1.2厚双层聚氯乙烯卷材素水泥浆一道20厚1:.5水泥砂浆找平层钢筋砼结构层第五节 防水系统施工工艺 一、施工材料及要求1、聚氯乙烯防水卷材:规格:厚度1.2mm；宽度1。2m；长度20.0m.2、粘结剂：配送专用粘接剂.3、聚氨酯嵌缝膏：用于卷材收头处密封.4、其他材料：二甲苯：用于浸洗刷工具；乙酸乙酯：用于擦洗手。二、施工工具1、基层处理用具：高压吹风机、平铲、钢丝刷、笤帚。2、材料容器：大小铁桶。3、弹线用具:量尺、小线、色粉袋。4、裁剪卷材用具:剪刀。5、涂刷用具：滚刷、油刷、压辊、刮板.三、施工工艺流程防水卷材定位涂刮粘接剂铺贴防水卷材排气、压实、接收头处理。四、施工工艺1、铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。2、卷材粘贴:在基层面及卷材粘贴面已涂刷好粘结材料的前提下，将卷材用30mm、长1。5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧,并注意方向沿标准线进行，以保证卷材搭接宽度。3、卷材不得在阴阳角处接头,接头处应间隔错开.4、操作中排气:每铺完一张卷材,应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍,以便将空气排出。5、滚压：排除空气后，为使卷材粘结牢固,应用外包橡皮的铁辊滚压一遍.6、接头处理：卷材搭接的长边与端头的短边100mm范围，用丁基胶粘剂粘结；将甲、乙组份料,按1:1重量比配合搅拌均匀,用毛刷蘸丁基胶粘剂,涂于搭接卷材的两个面，待其干燥1530min即可进行压合，挤出空气，不许有皱折，然后用铁辊滚压一遍.7、凡遇有卷材重叠三层的部位，必须用聚氯酯嵌缝膏填密封严。8、收头处理：防水层周边用聚氨酯嵌缝，并在其上涂刷一层聚氨酯涂膜。9、防水层施工不得在雨、风天气进行,施工的环境温度不得低于5。五、施工注意事项1、接头处卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小,接头处的粘结不密实、空鼓、接槎损坏；操作应按程序、弹标准线，使与卷材规格相符，施工中齐线铺贴，使卷材搭接长边不小于60mm，短边不小于100mm。2、空鼓：铺贴卷材的基层潮湿,不平整、不洁净、易产生基层与卷材间空鼓;卷材铺设空气排除不彻底,也可使卷材间空鼓。注意施工时基层应充分干燥,卷材铺设层间不能窝住空气。3、管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺贴卷材不得有张嘴、翘边、折皱等问题。4、转角处渗漏水：转角处不易操作，面积较大。施工时注意留槎位置，保护好留槎卷材，使搭接满足规定的宽度。六、质量评定标准1、卷材与胶结材料必须符合设计和施工及验收规范的规定。检查产品出厂合格证、试验资料的技术性能指标，现场取样试验。2、卷材防水层及变形缝、预埋管根等细部特殊部位做法，必须经隐蔽工程验收，使其符合设计要求和施工及验收规范的规定。3、卷材防水层的搭接应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷4、卷材铺贴平整，外观整齐，无空鼓，基层与卷材粘贴牢固5、完工后,蓄水24小时无渗漏第六节 基本部位及节点防水施工处理方案一、基本部位（1） 裂缝处理（若有）首先对基层严格检查，查找出宽度大于0。4mm裂缝，作出明显标志。将裂缝凿成“V”型槽,孔距300mm500mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。（2) 阴阳角处理阴阳角处用聚合物砂浆做成圆弧，圆弧半径50mm,增设300300防水附加层一道。(3） 螺杆洞防水处理对于突出防水基面的拉杆螺栓应割掉并至基面内20mm，清理干净，涂刷聚合物水泥基防水涂料，再用聚合物水泥砂浆进行修平。在螺杆洞侧凿出50mm50mm20mm喇叭形（要求开口朝下），用防水砂浆分两次封闭高出墙面1。0mm2.0mm，检查是否出现细微裂缝或空鼓。全部螺杆洞都必须处理且通过专项隐蔽验收。二、节点部位(1） 后浇带防水处理后浇带两边250mm范围内增设防水层一道。(2) 预埋套管穿墙面防水处理穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。（3） 管道穿顶板、底板防水处理穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周500mm范围内及管面100mm高范围内做911聚氨脂防水附加层一道，增设无纺布增强。（4） 地下室桩承台基础梁防水处理卷材不得在阴阳角处接头，接头处应间隔错开.第七节 成品保护措施成品保护是防水工程成败的关键，为确保防水工程达到理想的效果，对于成品保护必须特别注意：一、在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期。在此其间,严禁任何无关人员进入现场,严禁穿带铁钉、铁掌的鞋进入现场,以免扎伤防水层。必须的人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击扎伤防水层.二、在保护层完成之前,其它工序的工人未经允许，严禁进入防水施工现场。三、 防水层施工完毕后，严禁在防水层上随意开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，必须先征得防水班组同意，并安排妥善的修补工作.四、 落水口处应经常清理,以免堵塞，造成排水不畅,以减少防水层的压力。五、 在使用过程中，如发现防水层遭到破损，应尽快通知有关方面及时安排维修.六、 已铺贴好的卷材防水层，加强保护措施，从管理上保证不受损坏。七、 穿过墙体的管根，施工中不得碰撞变位。八、 防水层施工完成后，应及时做好保护层、保护墙。第八节 安全保证及文明施工措施一、 在进行高空作业时，应在地面做好安全保护措施，施工人员必须配带安全带。二、 屋面工程施工过程中,严格按照“施工安全管理工作程序”中的安全防护控制要求实施，把好“教育、措施、交底、防护、验收、检查六关。三、 认真贯彻安全生产防火制度。防水材料是易燃品，要设防火标志，施工现场要建立用火申请制度。四、 不得在雨天或三级以上大风条件下进行外墙防水施工。第九节 质量保证措施一、 严格按照操作规程、技术方案施工，对施工过程中出现的技术问题及时处理，严格把好质量关.二、 所有进场的防水材料，必须有检验合格证、产品检验证。三、 大面积施工应先做样板,待各方认可后才能大面积施工。四、 设专人负责防水涂料或卷材的技术工作，确保涂刮环节或铺贴环节操作质量,发现问题及时处理.五、 施工完的防水层，表面不得脱落、开裂、起鼓等现象.六、 节点密封严密，做法符合施工组织设计要求。15
