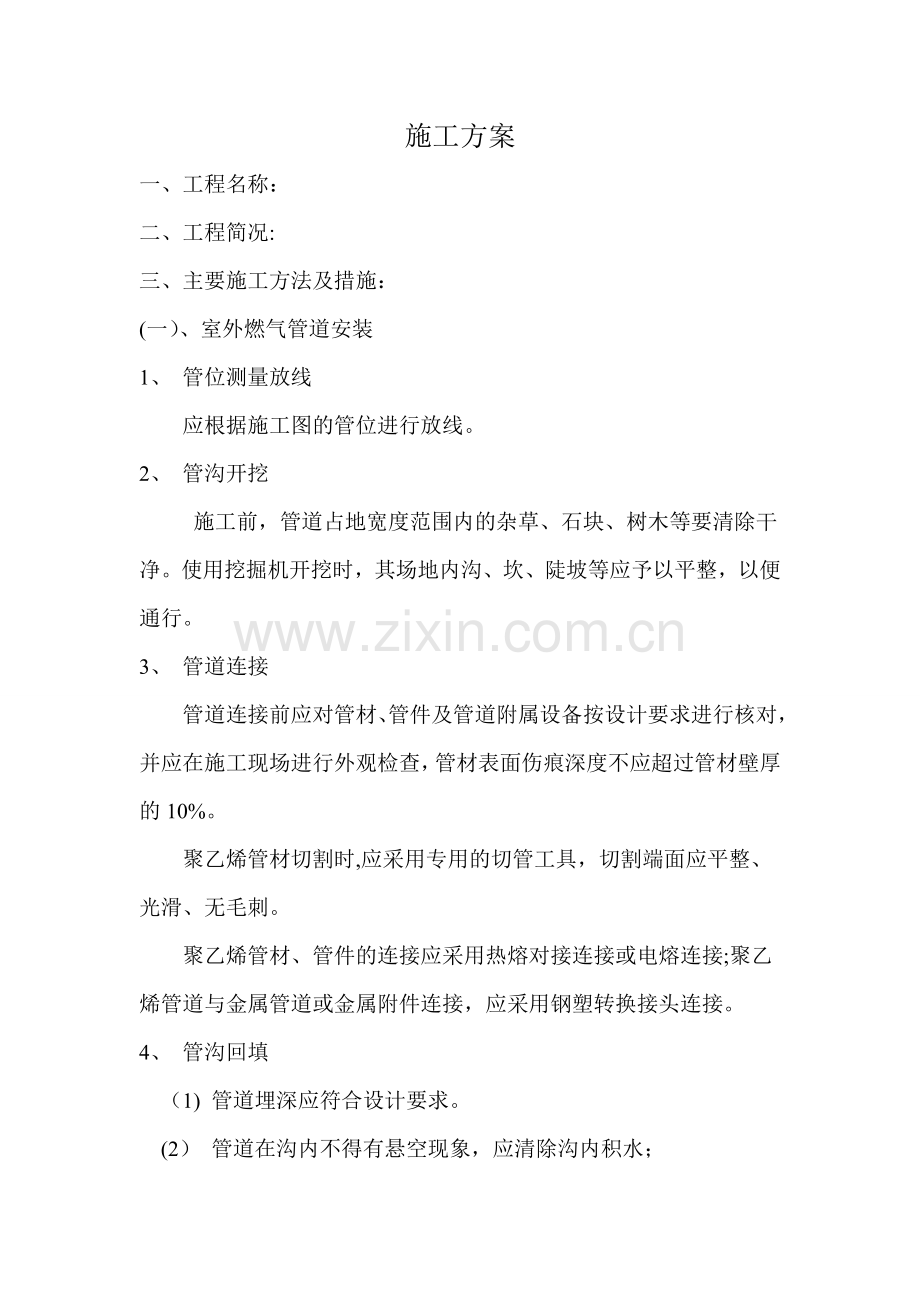

1、施工方案一、 工程名称:二、 工程简况:三、 主要施工方法及措施:(一)、室外燃气管道安装1、 管位测量放线 应根据施工图的管位进行放线。2、 管沟开挖 施工前,管道占地宽度范围内的杂草、石块、树木等要清除干净。使用挖掘机开挖时,其场地内沟、坎、陡坡等应予以平整,以便通行。3、 管道连接管道连接前应对管材、管件及管道附属设备按设计要求进行核对,并应在施工现场进行外观检查,管材表面伤痕深度不应超过管材壁厚的10%。聚乙烯管材切割时,应采用专用的切管工具,切割端面应平整、光滑、无毛刺。聚乙烯管材、管件的连接应采用热熔对接连接或电熔连接;聚乙烯管道与金属管道或金属附件连接,应采用钢塑转换接头连接。4

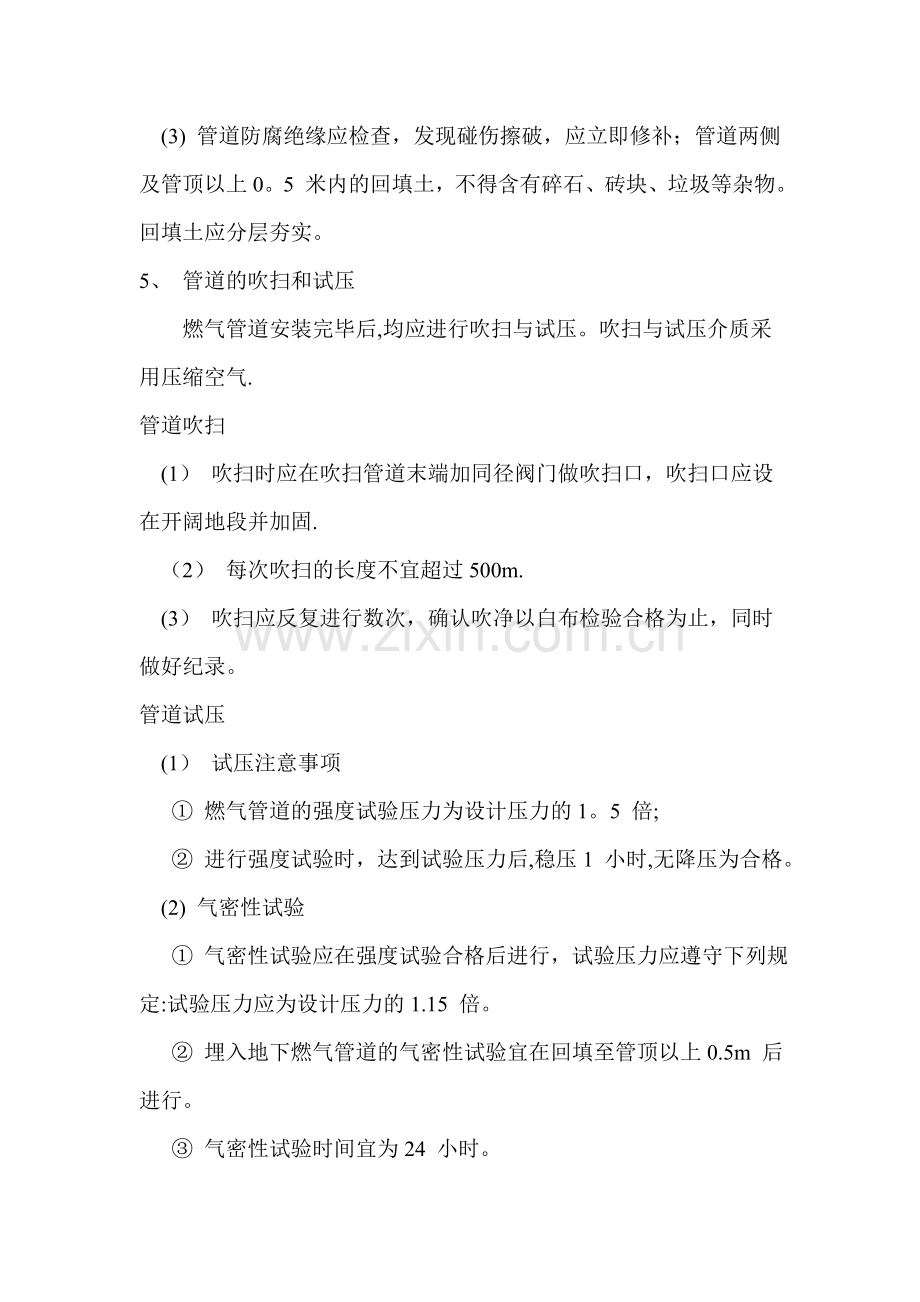

2、、 管沟回填 (1) 管道埋深应符合设计要求。 (2) 管道在沟内不得有悬空现象,应清除沟内积水; (3) 管道防腐绝缘应检查,发现碰伤擦破,应立即修补;管道两侧及管顶以上0。5 米内的回填土,不得含有碎石、砖块、垃圾等杂物。回填土应分层夯实。5、 管道的吹扫和试压燃气管道安装完毕后,均应进行吹扫与试压。吹扫与试压介质采用压缩空气.管道吹扫 (1) 吹扫时应在吹扫管道末端加同径阀门做吹扫口,吹扫口应设在开阔地段并加固. (2) 每次吹扫的长度不宜超过500m. (3) 吹扫应反复进行数次,确认吹净以白布检验合格为止,同时做好纪录。管道试压 (1) 试压注意事项 燃气管道的强度试验压力为设计压力
3、的1。5 倍; 进行强度试验时,达到试验压力后,稳压1 小时,无降压为合格。 (2) 气密性试验 气密性试验应在强度试验合格后进行,试验压力应遵守下列规定:试验压力应为设计压力的1.15 倍。 埋入地下燃气管道的气密性试验宜在回填至管顶以上0.5m 后进行。 气密性试验时间宜为24 小时。(二)、室内燃气管道安装1、 室内燃气管道系统 一般为用户引入管、干管(立管) 、支管、燃气表组成,管材采用镀锌钢管。2、 室内燃气管道的连接形式 一般采用丝扣连接3、 室内燃气管道的安装要求 用户引入管 引入管穿过建筑物基础隔墙或管沟时应设置在套管内,在套管内的管段不应有接头,套管与燃气管之间应用柔性防水材
4、料填实. 燃气表的安装 宜安装在不燃或者难燃结构,室内通风良好,便于查表和检修的地方。高位表表底距离地面不得小于1。4m,低位表表底距离地面不得小于10cm。 活接头的设置 室内燃气管道系统,为了安装而后维修方便,必须设置活接头,一般立管球阀后设活接头。 套管的设置 室内燃气管道应在下列位置加设套管: 用户引入管穿墙部位. 室内立管穿楼板部位四、 施工主要机具设备:切割机1台;电熔机1台;热熔机1台。五、 劳动力计划:计划用工 日。六、 工期:工期暂定为 天。七、 质量管理:1、根据现场实际情况进行更换。2、主要材料必须具有合格证或质量证明.3、每道工序必须甲方代表检查验收合格后,方可进入下道工序。4、质检员配合班组采取自检、专检相结合的方式。确保每道工序达到合格以上等级。八、安全文明施工1、管理好施工用电,按规范配好配电箱。2、充分利用白天有效时间,减少夜间加班产生的噪声扰民。3、施工场地干净,做到人走火灭,无隐患.4、行人出入路口、施工现场的坑、井、沟等必须设置可靠的围栏、警示标志等安全设施,并搭建好临时通道。 xxxx有限公司Xxxx年xx月xx日
