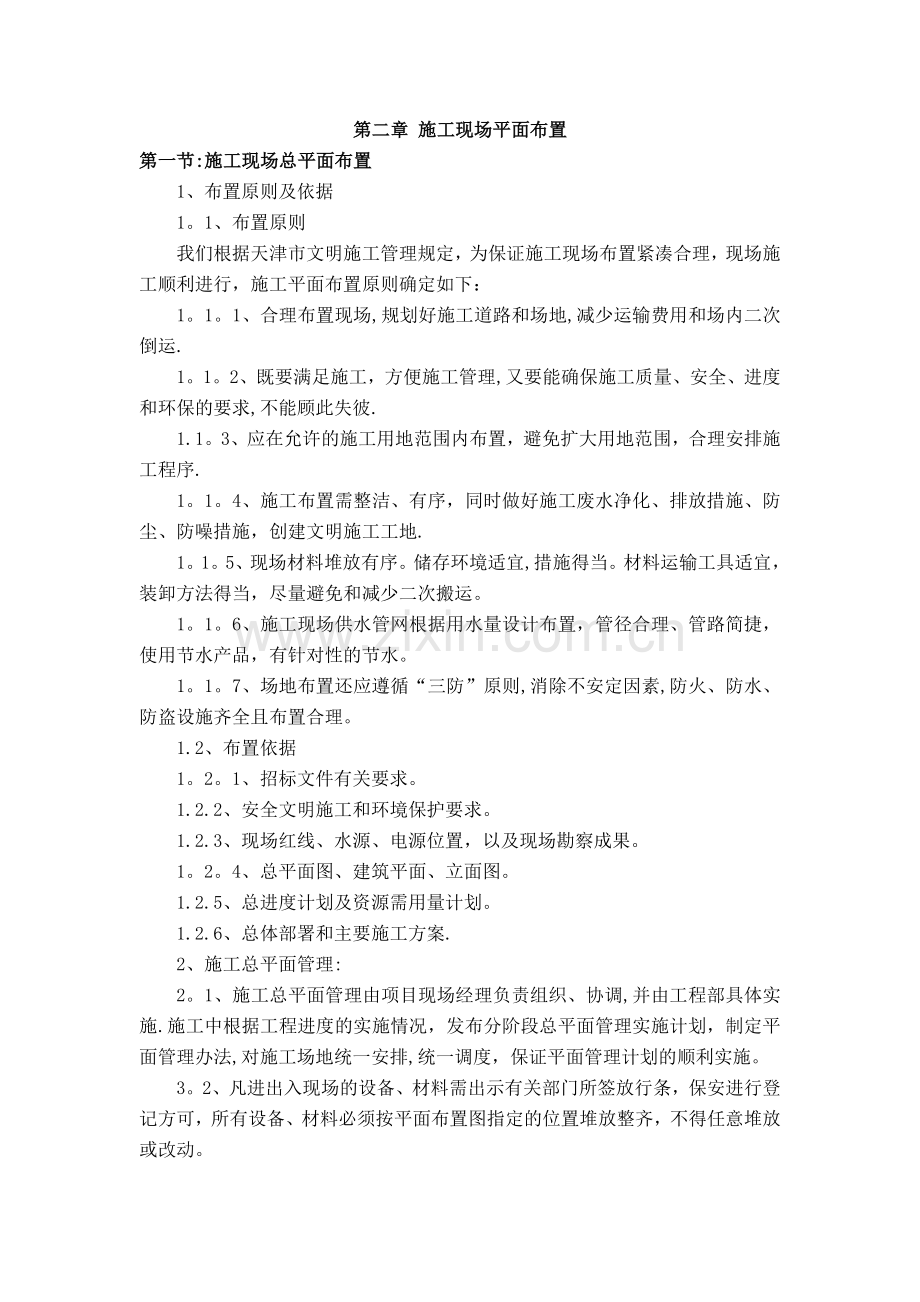

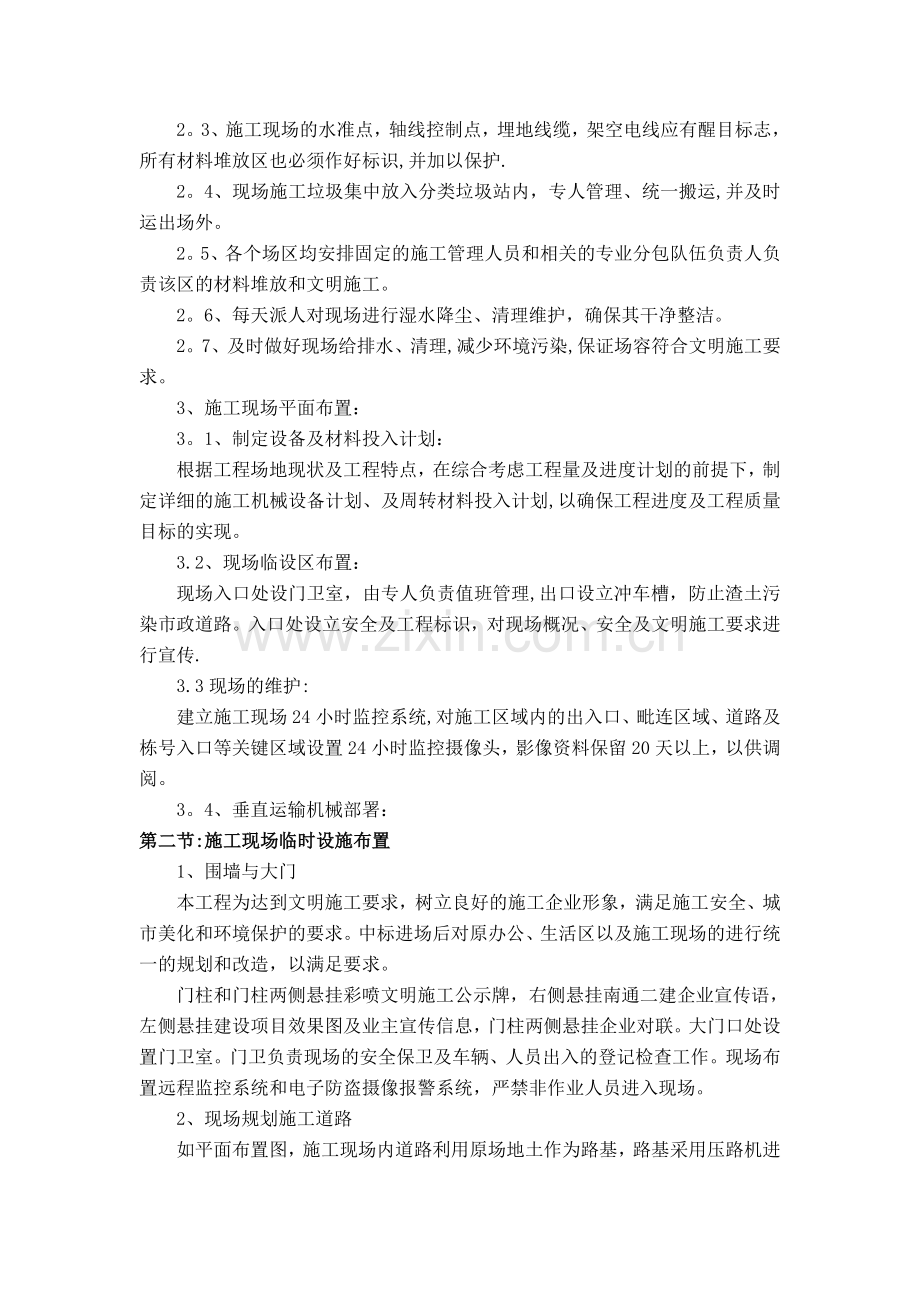

第二章 施工现场平面布置第一节:施工现场总平面布置1、布置原则及依据1。1、布置原则我们根据天津市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：1。1。1、合理布置现场,规划好施工道路和场地,减少运输费用和场内二次倒运.1。1。2、既要满足施工，方便施工管理,又要能确保施工质量、安全、进度和环保的要求,不能顾此失彼.1.1。3、应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序.1。1。4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地.1。1。5、现场材料堆放有序。储存环境适宜,措施得当。材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。1。1。6、施工现场供水管网根据用水量设计布置，管径合理、管路简捷，使用节水产品，有针对性的节水。1。1。7、场地布置还应遵循“三防”原则,消除不安定因素,防火、防水、防盗设施齐全且布置合理。1.2、布置依据1。2。1、招标文件有关要求。1.2.2、安全文明施工和环境保护要求。1.2.3、现场红线、水源、电源位置，以及现场勘察成果。1。2。4、总平面图、建筑平面、立面图。1.2.5、总进度计划及资源需用量计划。1.2.6、总体部署和主要施工方案.2、施工总平面管理:2。1、施工总平面管理由项目现场经理负责组织、协调,并由工程部具体实施.施工中根据工程进度的实施情况，发布分阶段总平面管理实施计划，制定平面管理办法,对施工场地统一安排,统一调度，保证平面管理计划的顺利实施。3。2、凡进出入现场的设备、材料需出示有关部门所签放行条，保安进行登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。2。3、施工现场的水准点，轴线控制点，埋地线缆，架空电线应有醒目标志，所有材料堆放区也必须作好标识,并加以保护.2。4、现场施工垃圾集中放入分类垃圾站内，专人管理、统一搬运,并及时运出场外。2。5、各个场区均安排固定的施工管理人员和相关的专业分包队伍负责人负责该区的材料堆放和文明施工。2。6、每天派人对现场进行湿水降尘、清理维护，确保其干净整洁。2。7、及时做好现场给排水、清理,减少环境污染,保证场容符合文明施工要求。3、施工现场平面布置：3。1、制定设备及材料投入计划：根据工程场地现状及工程特点，在综合考虑工程量及进度计划的前提下，制定详细的施工机械设备计划、及周转材料投入计划,以确保工程进度及工程质量目标的实现。3.2、现场临设区布置：现场入口处设门卫室，由专人负责值班管理,出口设立冲车槽，防止渣土污染市政道路。入口处设立安全及工程标识，对现场概况、安全及文明施工要求进行宣传.3.3现场的维护:建立施工现场24小时监控系统,对施工区域内的出入口、毗连区域、道路及栋号入口等关键区域设置24小时监控摄像头，影像资料保留20天以上，以供调阅。3。4、垂直运输机械部署：第二节:施工现场临时设施布置1、围墙与大门本工程为达到文明施工要求，树立良好的施工企业形象，满足施工安全、城市美化和环境保护的要求。中标进场后对原办公、生活区以及施工现场的进行统一的规划和改造，以满足要求。门柱和门柱两侧悬挂彩喷文明施工公示牌，右侧悬挂南通二建企业宣传语，左侧悬挂建设项目效果图及业主宣传信息，门柱两侧悬挂企业对联。大门口处设置门卫室。门卫负责现场的安全保卫及车辆、人员出入的登记检查工作。现场布置远程监控系统和电子防盗摄像报警系统，严禁非作业人员进入现场。2、现场规划施工道路如平面布置图，施工现场内道路利用原场地土作为路基，路基采用压路机进行碾压,碾压后采用C20混凝土硬化地面，道宽6m，路中放置单层8200钢筋，防止车辆过度碾压造成路面开裂。3、施工生产设施布置施工现场设立3个钢筋加工区、4个木工加工区区域。3。1、钢筋加工区依采用方钢作为主框架，用螺栓螺母进行拼接，顶部为双层防护,铺设木板,顶部四周张挂安全警示标语、标牌等。内设钢筋加工机械及加工操作平台，在靠近设备的主框架设置开关箱，开关箱高度与设备距离符合规范要求.3.2、大型工具堆放区以及木工棚就近搭设。模板区内使用防火材料搭建木工棚用于模板的配制与修整.木工棚形成封闭，减少加工噪声对周围环境的影响。钢筋棚及木工棚示意图4、办公区、生活区办公区、生活区按照甲方指定的地方进行搭设，采用彩钢活动房。对办公区及生活区严格按照我公司的CI标准进行重点布置。 5、现场临时用电维护现场设置总配电箱,由总配电箱接驳三项五线制120mm2铜缆作为干线接入各分配箱，再由分配箱通过相应开关箱后接入各设备，分配箱和开关箱之间采用三项五线制95mm2至120mm2线径铜缆.变压器周围做1500mm高钢制围栏，中间预留方便开启的铁制门，总配电箱基础采用混凝土浇筑外侧抹灰，高于地坪300mm,总配电箱上方搭设方钢预制防雨棚，防雨棚周边加设网片护栏。主干路电缆采用直埋方式，埋设深度为700mm，埋设前电缆上部首先回填50mm厚黄砂，黄砂上部铺一层小红砖，然后回填土夯实并且用标识牌做好标识注明地下有电缆深度700mm.分配箱配电箱基础采用混凝土浇筑外侧抹灰，高于地坪300mm，配电箱周边加设网片护栏。开关箱根据施工的实际需要按规范标准从分配箱的下口接入。6、施工临时用水维护办公区、生活区用水按原来方法,新建建筑物临现场水源接入点待进入现场后甲方再行指定。如办公区、生活动甲方要求移至新建工程现场现，具体方案如下：拟定管径为DN100，施工区域内主干管计划采用50PPR管入地埋设(主干管走向详施工现场总平面布置图）。分别接至施工区域附近。在施工区域外围安装25的立节,每立节安装两个冷水截门.每个水源的间距控制在50米以内，以保证正常的施工用水要求。在施工过程中，对每个施工区域设置水表，加强用水的管理，节约用水减少资源的浪费。7、现场消防布置现场消防器材配置原则：电闸箱旁、食堂内、现场办公室、库房、宿舍、木工棚等易燃易爆材料区定点配置消防器材，消防器材由专人负责管理，作好防晒、防冻措施。消防器材定期检查维修，使之保持可使用状态。仓库及易燃易爆危险源的管理：木工棚、木模板存放区配2组消防设施,设专人每日巡查;氧气、乙炔、油漆、稀料等易燃易爆品单独设置危险物品存放库进行分类，每个仓库配备1组灭火器,专人每日巡查；库内保证不住人（包括民工库房、工具房）；库内照明线路穿管,照明灯控制设在库外，门向外开。消防器材现场布置：主要设置于施工区、宿舍区、材料加工区和出入口，桶内注满水以备发生火灾;消防器材架采用角钢和镀锌薄钢板制作,红色面漆，角钢刷红丹防锈底漆，消防器材架内配置消防桶、消防铲、消防斧和干粉灭火器,主要设置于办公区、施工区、材料加工区的入口处。消防器材布置示意图8、现场宣传形式布置8.1、宣讲区在大门口设置一宣讲台，宣讲台基础采用C20混凝土浇筑8.2、旗杆和旗杆座：8.2。1、旗杆位于办公区入口、办公室前，设三根旗杆,从左到右分别是集团旗、国旗、甲方旗。旗帜材质为人造纤维丝网水印,规格为4号旗。旗杆及底座示意图8.2.2、旗杆高度为9500和9000mm,为不锈钢焊接旗杆,埋深不小于1500mm.8。2.3、旗杆座采用砖砌，内填土压实,外贴赭石色大理石纹瓷砖.旗杆座正面中间为魏体企业简称及金色线条，线条延伸至旗座侧面。8.3、七牌一图和宣传栏8。3。1、七牌一图位于大门口西侧临时道路路边，材料采用不锈钢圆管，背板采用KT板，图案采用喷绘。8。3.2、宣传栏位于七牌一图旁和办公区内，框架材料采用不锈钢，背板采用KT板，图案采用喷绘。框架立杆埋深不小于800mm，每架三栏,各栏内容统一为绿色边框,尺寸均为800mm宽1200mm高，内容为安全、质量学习、奖惩、阅报栏.8.4、场外和场内向导牌8。4.1、场外向导牌：位于入口处,表面材料采用室外防水喷绘，安装时采用4跟L50以上角钢立杆，立杆埋地部分刷沥青做防腐处理。规格3000mm600mm。8.4。2、场内向导牌：立杆采用不锈钢管，方向牌采用不锈钢承台，规格1650mm600mm，立杆埋深500mm以上.内容为现场各区域指向。现场导向牌8。5、办公区域区域内各种图牌8.5。1、办公区域牌：材料采用拉丝不锈钢板.规格800mm600mm.8.5.2、门牌:为金色PVC板.规格300mm150mm。8.5.3、工人业余学校牌：材料采用拉丝不锈钢板。规格800mm600mm。8.5。4、欢迎牌架：框架采用不锈钢材料。牌架总高1200mm，欢迎牌尺寸为600mm宽800mm高上部白底部分为企业徽标和简称,欢迎牌内容为“欢迎领导莅临我项目部指导工作.8。5。5、会议室内图牌：会议室最醒目墙面悬挂由有色亚克力制作而成的弧度扇形排列的“江苏南通二建集团有限公司字样,会议室山墙正中央进行公司鲁班奖和中州杯工程的展示。会议室墙面悬挂企业宣传牌、质量安全环境方针、项目质量安全目标和指标、项目部组织机构、安全生产领导小组、各岗位职责、总施工进度计划、项目效果图,为会议营造一个庄重、肃穆的气氛。8.6、场外宣传标识和条幅8。6.1、施工阶段宣传条幅：固定在施工外脚手架最高处，材料采用织物丝印或室外防水喷绘。8.6。2架体外企业标识：承台采用五夹板等硬质材料，室外防水喷绘，固定在施工外脚手架上部,内容为企业简称。8.6。3、施工点和检测点、材料半成品标识牌：彩色防水喷绘，承台采用钢板.标识牌尺寸为600mm400mm高，空白部分可以采用油性笔手写填写(用酒精可擦除)。张挂时底边距地1200mm，做角钢支架落地固定时角钢刷绿色面漆。8.6。4、设备操作规程标识牌:在现场各种设备前悬挂安全操作规程。室外防水喷绘，采用不易腐蚀材料。尺寸均为600mm800。8。6.5、安全生产宣教牌：尺寸为1200mm宽800mm高，材料为钢板防水彩喷。至少设置两块，要求分别悬挂于项目部的办公区醒目遮风避雨处,张挂时距地1200mm.
