民用机场飞行区排水工程施工技术规范.doc

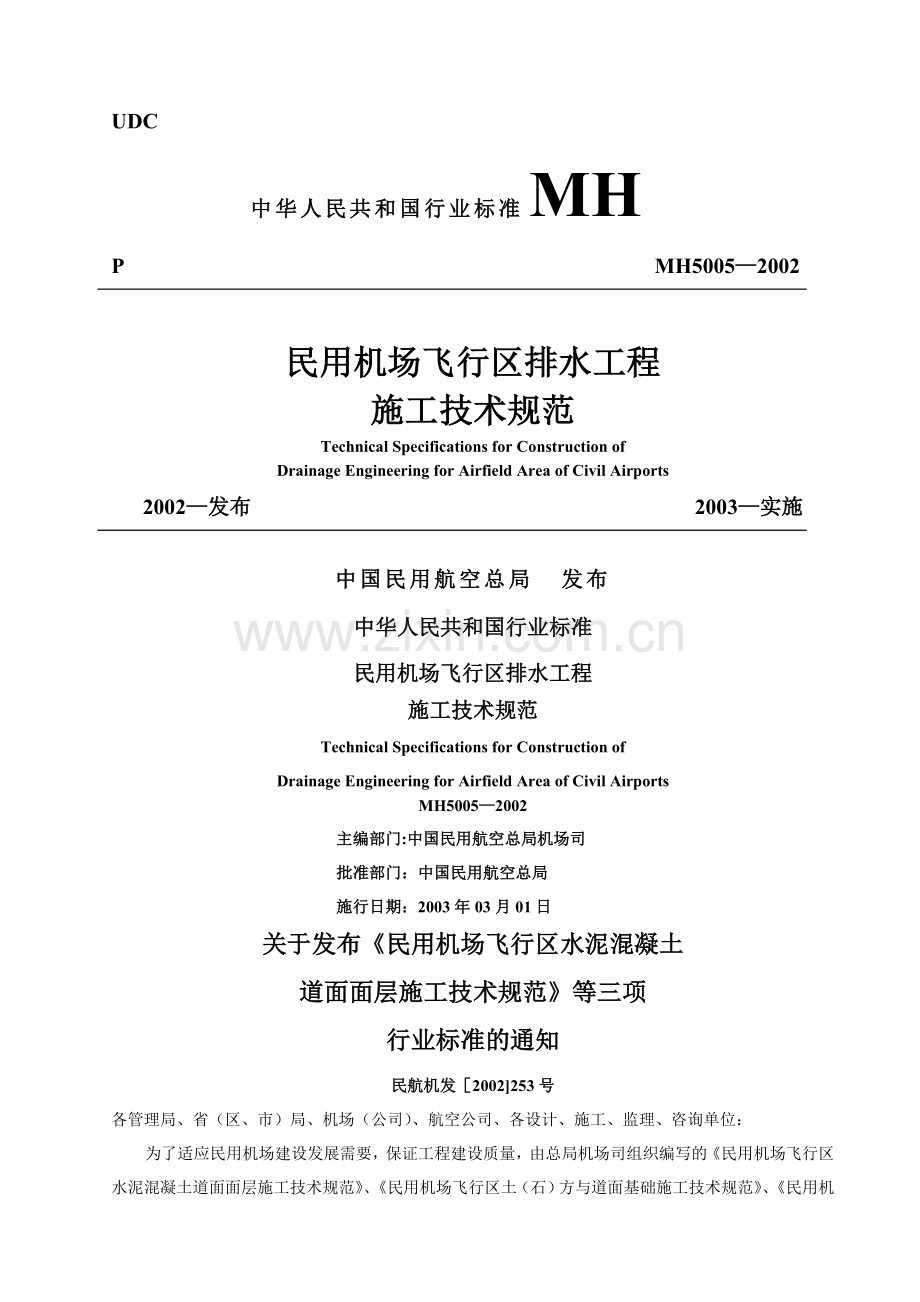

UDC中华人民共和国行业标准MHP MH50052002民用机场飞行区排水工程施工技术规范Technical Specifications for Construction ofDrainage Engineering for Airfield Area of Civil Airports2002发布 2003实施中国民用航空总局 发布中华人民共和国行业标准民用机场飞行区排水工程施工技术规范Technical Specifications for Construction ofDrainage Engineering for Airfield Area of Civil AirportsMH50052002主编部门:中国民用航空总局机场司批准部门：中国民用航空总局施行日期：2003年03月01日关于发布民用机场飞行区水泥混凝土道面面层施工技术规范等三项行业标准的通知民航机发2002253号各管理局、省（区、市）局、机场（公司）、航空公司、各设计、施工、监理、咨询单位：为了适应民用机场建设发展需要，保证工程建设质量，由总局机场司组织编写的民用机场飞行区水泥混凝土道面面层施工技术规范、民用机场飞行区土（石）方与道面基础施工技术规范、民用机场飞行区排水工程道面面层施工技术规范已经民航总局审定。现批准民用机场飞行区水泥混凝土道面面层施工技术规范(编号MH50062002）、民用机场飞行区土(石)方与道面基础施工技术规范（编号MH5014-2002)、民用机场飞行区排水工程道面面层施工技术规范（编号MH5005-2002）等三项规范为强制性民用航空行业标准，自2003年3月1日起执行。上述三项标准由民航总局机场司负责管理和解释。中国民用航空总局二OO二年十二月二十五日前 言为规范民用机场飞行区排水工程施工，提高施工技术水平，保证工程质量，制订本规范。本规范规定了民用机场飞行区内各种排水构筑物的施工技术、质量标准、检验频率和方法，是飞行区排水工程及质量控制的依据。本规范由中国民用航空总局机场司负责解释。地址：北京东四大街155号，邮政编码:100710。本规范主编单位和主要起草人主编单位：中国民用航空总局机场司主要起草人：李福庆 刁永海 佟岱山目 录1 总则(1）2 术语(2）3 施工准备和施工测量（3）3。1 施工准备(3）3。2 施工测量(3）4 开槽（5）4。1 一般规定（5）4.2 开槽断面（5）4.3 挖土及堆土(6)4.4 开槽质量标准（6）4.5 支撑（7）5 槽底土基（8）6 垫层（9）6。1 一般规定(9)6.2 质量标准（9）7 模板与钢筋 （10)7。1 一般规定 (10）7。2 模板的制作与安装 （10）7.3 质量标准(12)7.4 拆模（13）7。5 钢筋（13）8 混凝土施工 （15)9 盖板沟 （18）9。1 钢筋混凝土盖板沟（18）9。2 砖石砌盖板沟（18）9。3 预制盖板（21）10 钢筋混凝土箱涵 （23)11 管道 （24)11。1 管(24)11.2 管基及管座（24）11.3 管节安装（25）11.4 管接口（25）11.5 管加固（26）11.6 顶管(26)11.7 管道渗漏试验(27）12 检查井、连接井、集水井、进出水口(28）12。1 检查井、连接井、集水井（28）12。2 进出水口(28)12.3 质量标准（28)13 回填土 （30）14 明沟 （31)14。1 一般规定(31）14。2 土质明沟（31)14.3 砖石护砌明沟（31)14。4 水泥混凝土护砌明沟(32）15 接缝 （33）16 渗水系统 (34）16.1 一般规定（34）16.2 管式渗水系统(34)16。3 无管式渗水系统(34）16.4 质量标准（34）附录A 刚性接口 (35）附录B 柔性接口 (36）附录C 渗漏试验 （37）本规范用词说明 （39）条文说明 (40)361 总 则1.0.1 为适应我国民用机场飞行区排水工程施工的需要，加强施工管理、安全生产，提高施工技术水平、确保工程质量、经济合理、节约材料、提高经济效益，特制订本规范。1.0。2 本规范适用于新建、扩建和民用机场（含军民合用机场民用部分）飞行区排水工程施工的质量标准、检查频率和方法。通用机场、直升机场可参照本规范执行。1。0.3 机场飞行区排水工程施工,应根据设计文件，结合当地气候、水文、地质和机具设备等，采用相应的技术措施，确保工程质量和施工安全.1。0。4 排水工程施工中应积极推广使用成熟的并经主管部门批准的新技术、新工艺、新材料、新设备。1。0。5 本规范中的质量要求是根据民航机场建设中多年来的实践经验并吸取了现行国家有关标准制定的。机场飞行区排水工程施工，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。2 术 语2。0.1 排水构筑物 constructions of drainage 用混凝土、钢筋混凝土或砖石修造的排水沟、管、井、进出水口等,统称为排水构筑物。2。0。2 胸膛土 chest soil 指排水构筑物的外顶以下至外底以上的两侧或四周的回填土。2。0.3 护坦 apron 指排水沟管的进出水口至两侧八字翼墙为止的沟底护砌部位.2。0。4 垂裙 perpendicular skirt 为防止冲刷排水构筑物基础而设置的加固护墙，可采用水泥混凝土或砖石修筑.2.0。5 沟床护砌段 section of canal revetment 在弯道或进出水口、跌水或靠急流槽上下游地段，应排水沟的断面大小、形状或坡度的改变而影响水流速度的变化，为防止冲刷,在沟底和沟帮进行加固处理的一段长度.2.0.6 伸缩缝 expansion and contractraction joint 为减轻材料胀缝变形对排水构筑物的影响而在构筑物中预先设置的间隙，根据缝的厚度不同，填塞一种或多种柔性材料,且应不渗漏水。2.0.7 沉降缝 settlement joint 为减轻地基不均匀沉陷变形对排水构筑物的影响而在构筑物中预先设置的间隙.根据缝的厚度不同,填塞一种或多种柔性材料，且应不渗漏水。3 施工准备和施工测量3。1 施工准备3.1。1 排水工程开工前应与整个飞行区工程的施工组织设计相互配合、熟悉设计文件、并由建设单位组织进行设计技术交底,结合现场水文、地质情况,根据工期及施工工艺等条件编制排水工程施工组织设计。对施工方案、保证工程质量的技术措施、施工安全措施等,应进行深入细致地研究,做到有计划有步骤地完成施工。施工组织设计应报建设单位和监理工程师批准。3.1.2 施工单位应根据建设单位提供的测量成果和设计文件复核资料，并进行施工测量。3。1。3 施工单位应对原材料、成品、半成品、进行调查和试验，在强度、规格及其它各项指标能满足设计要求并符合国家有关标准后进行备料,并做好储存和堆放场地工作.3.1。4 施工前做好防洪、排除地面水、降低地下水位等措施，施工中应做到不积水，不冲刷，保证降水及施工余水的畅通排除。临时排水工程可利用原有排水沟管并结合正式排水工程，以久代临,统筹安排。3.2 施工测量3。2。1 内容和要求1 施工测量应首先验收建设单位所提供的测量成果，验收后的所有测量成果、标志由施工单位接管保护。作为施工测量依据的网点,测量精度必须符合要求。2 根据设计排水线路的平面位置、线路长短及沟管的结构形式,确定利用原测量网点加密或重新布设控制桩,控制网点按永久性标准设置。3 沟管放样测量1） 应注意沟管轴线、沟管底高程、坡度的正确性（允许误差见本规范有关章节）,沟管交汇处及进出水口位置、方向、高程和坡度均应符合设计要求.2） 为防止差错，施工测量必须检查校对，并作出测量和检查校对记录。4 工程竣工后，施工单位应将所有测量记录和竣工图纸按沟管名称分类装订成册（含隐蔽工程），作为工程验收依据。3.2.2 测量精度1 平面测量1） 施工控制网点测量精度要求，应符合国家标准工程测量规范（GB5002693)中二级导线测量的各项规定,主要技术指标如下：导线长度 2。4km平均边长 0。25km测距相对误差 1/14000相对闭合差 1/10000方位角闭合差 16n（n为测站数）测角中误差 8测距中误差 15mm2） 施工放样定位测量精度要求,应符合国家标准工程测量规范(GB50026-93）中三级导线测量的各项规定，主要技术指标如下：导线长度 1。2km平均边长 0.1km测距相对中误差 1/7000相对闭合差 1/5000方位角闭合差 24n(n为测站数）测角中误差 12测距中误差 15mm2 高程测量1） 施工控制网点测量精度要求,应符合国家标准工程测量规范（GB50026-93)中二等水准测量的规定,主要技术指标如下：每公里高程中误差 2mm闭合差 4L（L为公里数）2） 施工放样定位测量精度要求,应符合国家标准工程测量规范（GB50026-93)中三等水准测量的规定，主要技术指标如下:每公里高程中误差 6mm闭合差 12L（L为公里数)3。2.3 施工测量设置的平面控制点标石和高程控制点标石埋设的规格,应按国家标准工程测量规范(GB5002693）中有关规定执行。4 开 槽4。1 一般规定4。1。1 开槽前应根据水文和地质资料，结合施工现场具体情况以及人力、机具设备等条件，拟定开槽边坡和支护方案。4。1。2 在现场未备足安装的管或浇筑混凝土及垫层等所需的材料、配件等之前，沟槽不宜开挖.4。1.3 开槽时应同时采取防水、排水措施,避免槽底受水浸泡或受冻害.应尽量缩短开槽的暴露时间,尤其是在湿陷性黄土地区施工。开槽宜安排在枯水季节和少雨季节施工。对于开挖明沟、盖板沟、管道、涵洞等的沟槽,宜由出口开始向上游进行。并及进出水口等个体基坑开挖时，应注意排水，以防泡槽。4.1.4 严禁搅动槽底土壤,如发生超挖，应按设计要求进行回填.4。1。5 开槽后如不能立即进行下一道工序，应保留1030cm的深度不挖,待下道工序施工前整修为设计槽底高程。当机械挖槽时,应预留厚20cm左右的一层用人工清挖。4.1。6 开槽过程中,要经常检查槽帮是否稳定,特别是在雨季或地下水位较高时，一经发现变形、裂缝或支撑走动,必须立即停止施工，进行处理。4。1。7 开挖的沟槽底部高程和坡度应符合设计要求。4。1。8 当开挖沟槽时若发现地下文物或其它设施，应采取保护措施，并及时通知有关单位。4。2 开槽断面4.2。1 在确定开槽断面时,应考虑出土和堆土的位置以及沟管结构物施工时的方便与安全，同时应少挖土方和少占地。4。2。2 开槽底宽应便于支撑和沟管的安全施工,如果设计无规定时，可按排水结构物的基底宽度两侧各增宽3050cm。4.2.3 开槽断面应符合下列规定：1 在天然断面湿度的土中开挖沟槽，当地下水位底于槽底时，可直槽且不加支撑,但操深不得超过表4。2。31中规定。表4.2。31直槽允许深度表土 名槽 深(m)密实、中密的砂土、碎石类土1。00粘土质砂1.25底液限粘土1.25可塑的粘质土1.50 2 槽深度大于4.2.3中数值时，宜采用梯形槽，梯形槽边坡值的规定见表4.2。32.表4。2。3 梯形槽边坡土 名边坡（高:宽)槽深3m槽深35m密实、中密的砂土、碎石类土1:0。81.01：11。5粘土质砂1：0。50.81：0。71.0底液限粘土1:0.41：0.5可塑的粘质土1:0。31：0。43 当槽深度超过上表规定时,宜采用混合槽,分层开挖,头槽在条件许可时,可采用无支撑的梯形槽；中槽和下槽，可用直槽加支撑。4 槽深超过3m用人工开挖多层槽时,每层槽深不宜超过2m，层间留平台宽度：直槽时不小于0。5m，安装井点时，平台宽度不应小于1.5m，直槽槽帮坡度宜用1：0.05（高：宽).5 采用机械开槽时，沟槽分层的深度应按机械性能确定。4.3 挖土及堆土4。3.1 挖土应符合下列规定：1 开槽挖土时，严禁掏洞。2 不扰动天然地基或地基处理应符合设计要求.3 槽壁稳定且平整,边坡符合施工规定。4。3.2 堆土应符合下列规定:1 挖出土方，应妥善堆放。槽帮若稳定,土方可堆在沟槽两侧，应距离槽边1m以外，高度不大于1。5m，坡度不大于1：1.在计划运送材料及有下管机械操作的槽边，其运输车道及施工机械距槽边应有足够距离，保证车辆和施工机械的安全行驶和施工操作。2 多余土方应选择适当地点堆放并及时外运。3 堆土不得掩埋消防栓、雨水口、测量标志、各种地下管道的井室及施工料具等。在高压线下及变压器附近堆土，应按照供电部门的有关规定办理。4.4 开槽质量标准沟槽开挖的质量标准见表4.4。表4。4 开槽质量标准项 目规定值或允许偏差(mm)检 查检查方法范围数 量开槽中心线30每20(延米）1次.经纬仪测量槽底面高程+20,-30两端各1处，中部1处水准仪测量长 度不小于设计规定1次尺量土基压实度不小于设计规定任意3点取样,每点相距不小于5m重型击实标准4.5 支撑4.5.1 当开槽深度与槽帮坡度不符合第4.2节的要求,或地下水位较高、土质松软不稳定以及受地形限制时，沟槽需设置支撑，支撑的材料可选用钢材、木材、钢材木材混合使用或其它类型的支护结构。4。5。2 采用钢板桩支撑，应符合下列规定：1 支撑可选用槽钢、工字钢或定型钢板桩。2 应通过计算确定钢板桩的断面、入土深度和横撑的位置。3 钢板桩支撑的横梁和横撑与钢板之间联接应牢固。4。5.3 撑板支撑采用的木材应符合下列规定：1 用于支撑的木材不得有劈裂、糟朽现象，易于劈裂的木材不得作为撑木。2 撑板厚度不宜小于5cm，长度不宜大于4m。3 横梁或纵梁宜为方木,其断面不宜小于15cm15cm；横撑宜为圆木，其稍径不宜小于10cm。4。5.4 撑板支撑应根据设计要求设置稀撑或密撑。撑板、横梁、纵梁以及横梁的位置及数量应符合下列规定：1 每根横梁或纵梁的横撑不得少于2根.2 横梁的水平间距宜为1.52m,垂直间距不宜大于1。5m。4。5。5 需支撑的沟槽必须及时支护.雨季施工时不得空槽过夜，对运料、送料、便道、坡度板以及桥下的支撑必须加固处理.4.5。6 支撑施工操作应符合下列要求：1 撑板应均匀紧贴槽帮,横梁或纵梁与撑板必须互相紧贴靠牢。2 横梁木支撑高度的确定，应考虑下步工序的方便，尽量不倒撑或少倒撑。3 立板密撑或企口板的撑木长度超过4m，应加斜撑。4 横撑木不得钉木托或扒钉,严禁以短木接长作为横撑使用.5 槽壁和支撑,应专人经常检查维护，当发现支撑构件有弯曲、松动、移位劈裂等迹象时,应及时处理。4。5.7 拆卸支撑应遵守下列规定:1 拆卸支撑前应仔细检查沟槽两侧建筑物、电杆及其它外露管道是否安全，土堆或材料堆是否危及槽帮,若有引起崩塌的可能，应及时进行处理。2 设置排水井的沟槽，应从两座排水井的分水岭向两端拆除。3 多层撑的沟槽，应按自下而上的顺序逐层拆卸，但须待下层还土后再拆卸其上层的支撑;横板密撑或稀撑，一次拆卸有危险时，必须进行倒撑。4 支撑、倒撑必须在有实践经验的工人指导下进行.5 上下沟槽应设置安全梯供使用,严禁攀登撑木.5 槽底土基5.0.1 土基施工时必须清除耕土、树根、垃圾或其它有机杂物。5。0.2 冬季施工时应采取防冻措施，必须在土基不受冻害的状态下进行压（夯）实.5.0。3 土基土壤宜在最佳含水量的条件下进行压(夯)实，压实度应符合设计要求。5.0。4 施工中应避免土基超挖，当超挖发生时可用原土回填压(夯）实，压实度应符合设计要求。干槽超挖15cm以上者，可用石灰土处理,处理后的土基压实度应符合设计要求.5。0。5 施工中如发现坟穴，枯井和不良地质等特殊情况，应通知监理工程师和建设单位会同设计单位共同研究处理.6 垫 层6.1 一般规定6.1。1 垫层应在经验收合格后的土基上铺筑。6。1。2 铺筑垫层前，须打桩拉线，测定虚铺厚度、控制高程及宽度，压实后的高程、厚度、宽度和压实度均应符合设计要求。6。1.3 垫层施工完毕经检验合格后，应立即安排基础施工，尤其是半刚性垫层，以免产生裂缝等现象.6。2 质量标准6.2。1 无结合料级配砾石、级配碎石垫层按设计配制。垫层的质量标准见表6。2。11.表6.2。11 无结合料垫层质量标准部位级配均匀性抗压强度碎石或砾石压碎值压实度(重型击实）道面区最大粒径不宜大于40mm无粗细集料离析现象符合设计要求不大于30与该道面下相邻层基础压实度一致，但不得低于92%土面区不低于906。2。2 水泥稳定土、二灰稳定土质量标准见表6.2.12表6.2。1 结合料稳定垫层质量标准部位水泥石灰粉煤灰剂量均匀性抗压强度碎石或砾石压碎值压实度(重型击实）道面区符合设计要求无灰条灰团、色泽均匀、无离析符合设计要求不大于30与该道面下相邻层基础压实度一致，但不得低于92%土面区不低于90%6。2。3 无结合料垫层及结合料稳定垫层的施工工艺，应按民用机场飞行区土(石）方与基础施工技术规范有关标准执行。6。2.4垫层检验项目及质量标准见表6.2.4。表6.2。4 垫层质量标准检查项目规定值及允许偏差值(mm）检 查检查方法范 围数 量垫层中心线2020延米1次经纬仪测量宽 度不小于设计规定3处尺量，两端、中部各1处厚 度203处垫层高程+10，-203处水准仪测量两端、中部各1处承载力满足设计要求外 观表面平整、边缘稳固、无松散现象7 模板与钢筋7.1 一般规定7。1.1 横板宜采用钢模板。7。1。2 对模板、支架和其它构件,应按施工中产生的各项荷载组合验算其强度、刚度和稳定性。7。1.3 模板板面应平整、光滑，板与板之间接缝应严密、不漏浆、不变形.保证浇筑的排水构筑物设计形状、尺寸及外露面美观。7。1.4 模板结构应简单,便于制作和装拆，便于运输，保证安全。7.1.5 浇筑混凝土之前，必须清除模内杂物。接触混凝土的板面应涂刷脱模剂,并不得使用废机油等油料,不得污染钢筋。7。1。6 重复使用的模板再次使用前应进行校正，清除残浆。7。2 模板的制作与安装7。2。1 钢模板制作应符合下列规定：1 制作模板、支架及其它配件的钢材,应符合国家标准碳素结构钢(GB700)中的规定和国家其它现行有关标准。2 根据排水构筑物形状、尺寸的变化，确定便于组合的模板尺寸,尽量做到标准化。3 模板、支架及其它配件应按批准的加工图加工，成品应经验收合格后使用.7.2。2 木模板制作宜采用烘干的松木或杉木制作，模板与混凝土接触的表面应平整、刨光，多次重复使用时，可加钉薄铁皮，转角处应平顺无缺.7.2。3 模板安装应符合下列要求：1 支立模板与安装钢筋相互配合进行,如模板妨碍绑扎钢筋,应待钢筋安装完毕后再进行支模。2 支立模板的位置应准确且稳固，模板与脚手架不属整体设计时，不得相互联接.3 模板与模板相接应平顺,模板间接缝与模板底脚处均应采取防止漏浆措施。4 模板安装完毕，应其平面位置、高程、缝位、预埋构件和预留孔中心位置继续核对,同时对模板的稳定性进行检查，合格后方可浇筑混凝土.7。3 质量标准7。3。1 模板加工制作的允许偏差值应符合表7。3.1中的规定。表7。3。1 模板制作标准模板类型检查项目允许偏差（mm）钢模长度和高程0，-2模板边的直线差1连接配件（楔子、螺栓等）的孔眼位置1模板面局部平整度1板面和板侧扰度1木模长度和高度5模板相邻板面高差(刨光）1拼合板中木板间缝隙宽度2平板模板表面最大的局部平整度（刨光）3桦槽嵌接紧密度2注:1 木模板中缝隙宽度允许偏差为2mm，已考虑木板干燥后在拼合板中发生缝隙的可能，2mm以下的缝隙，在浇筑混凝土前,浇水湿模时能使其密合。 2 翻转模板（预制盖板用）制作的允许偏差值，可参照上表制作。7。3。2 支立模板的允许偏差值应符合表7.3。2中的规定。表7.3.2 支立模板的质量标准检查项目允许偏差（mm)中心线盖板沟、箱涵墙10，5模板高程基础顶面10墙顶面暗沟、暗井20道面区盖板明沟0，10土面区盖板明沟10箱涵外顶面20模板内部尺寸盖板沟10箱涵+20，10墙盖板沟10箱涵10模板相邻两板面高低差（刨光）2预留孔洞中心位置5立模板的垂直度0。2（净高），且大于57。4 拆模7。4。1 拆卸模板应仔细进行，不得硬撬硬砸，并应维修整理，分类存放，注意养护，防止变形开裂，以备周转使用.7。4。2 模板的拆除期限，应根据构筑物的特点、模板所在位置和混凝土的强度确定,1 在土面区拆卸模板的期限，混凝土强度应达到设计强度的50%，道面区混凝土强度应达到设计强度的70%.如设计上对拆除模板的期限另有要求，应按设计要求施行。2 拆卸模板应对称均衡拆卸，盖板沟的模板宜在每段沟的中部(两接缝之间为一段)开始向两端进行.7。5 钢 筋7。5。1 钢筋的力学、工艺性能应符合国家现行有关标准的规定。7。5。2 钢筋在运输储存过程中应防止污染，按钢种、等级、牌号、规格及生产厂家分别验收，分别堆存，不得混杂，宜堆放在有棚的仓库内并垫离地面。7.5。3 钢筋的等级、规格应符合设计要求,当与设计不符需变更时，必须征得监理工程师和设计单位的同意后方能更改。7。5.4 钢筋的加工、连接、钢筋骨架和钢筋网的组成及安装,可参照交通部现行公路桥涵施工技术规范（JTJ041）中有关规定执行。 1 加工钢筋的质量标准见表7.5.41表7.5.41 加工钢筋的允许偏差值项目允许偏差值（mm）受力钢筋顺长度方向加工的全长10弯起钢筋各部分尺寸20箍筋、螺旋筋各部分尺寸52 焊接钢筋的质量标准见表7。5.42表7。5.42 焊接网及焊接骨架的允许偏差值项 目允许偏差值(mm）网的长、宽10网眼的尺寸10网眼的对角线差10骨架的宽和高5骨架的长10箍筋间距0，203 安装钢筋采用绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊，钢筋位置的偏差不得超过表7。5.43.表7。5。43 钢筋位置允许偏差值检查项目允许偏差（mm）受力钢筋间距排距5梁、板10基础20箍筋、横向水平钢筋0,-20钢筋骨架尺寸长10高、宽或直径5弯起钢筋位置20保护层厚度梁5基础10板38 混凝土施工8。0。1 对配制混凝土用的水泥、粗集料、砂、拌和用的水以及添加剂等的质量,必须进行检验，并应符合下列规定：1 水泥：宜使用普通硅酸盐水泥，水泥应符合现行水泥标准的有关要求，并按其品种、强度等级和试验编号进行检验。配制混凝土用料时须进行核对,避免差错。水泥出厂日期超过3个月的，必须取样进行试验，失效的水泥一律不得使用。2 粗集料：应采用坚硬的砾石回碎石，石料中泥土杂物含量超过表8。0.11者,应过筛或水洗，若混入煤、煤渣、白灰、碎砖或煅烧过的石块等不宜筛洗的杂物，则禁止使用。粗集料的最大粒径不得超过结构最小边尺寸的1/4和钢筋最小净距的3/4。表8.0。1-1 砾、碎石质量标准检查项目规定值压碎指标值（%）20坚固性质量损失（%）5软弱颗粒含量（%）5泥土、杂物含量（按质量计)（%)1硫化物和硫酸盐含量（折算为SO3)（)1有机质含量不得深于标准色针片状含量（%)15注：有抗冻抗渗要求的混凝土，用硫酸钠法进行坚固性试验不合格时，可再进行直接冻融试验.表中规定值5是在溶液中循环5次的值。 3 砂：混凝土宜用粗砂或中砂，所用的砂应质地坚硬，颗粒洁净.其质量要求见表8.0.1-2。表8.0。11 砂的质量指标检查项目规定值泥土杂物含量（%）3硫化物和硫酸盐含量（折算为SO3）(%）1有机质含量颜色不深于标准色细度模数Mx粗砂3。73。1中砂3.02.3 4 水：对水泥混凝土拌和、冲洗集料、养护用的水，一般饮用水能满足要求。使用其它水源时，应符合下列条件:1） 不得使用含有油脂、糖类、碱、盐及游离酸的水；2） 不得使用pH值小于4的酸水；3） 含硫酸盐量按SO4计应小于2.7mg/cm3；4） 含盐量应小于5mg/cm3.8.0.2 混凝土的配合比应通过试验确定，强度应符合设计要求和满足施工和易性，在严寒地区还应具备抗冻要求。施工中应按由试验确定的配合比严格控制配料,不得任意更改配合比.8。0.3 浇筑混凝土前，应对模板、支架、钢筋和接缝等进行检查，将模板内的杂物清除干净，对木模板应洒水润湿和涂隔离剂。8。0。4 浇筑混凝土时应注意下列事项：1 对于钢筋混凝土构筑物，应在浇筑混凝土前核对钢筋的根数、直径、接头、钢筋保护层厚度以及预埋件等。2 浇筑混凝土时，不得碰撞模板或踩踏钢筋。搭跳板不得以模板为支架。混凝土自高处倾灌时的自由高度不宜超过2m.3 应按顺序和方向分层灌筑混凝土,浇筑排水沟沟墙或井墙时应对称进行,高差不宜大于25cm，以防模板偏移.4 使用插入式振捣器时应避免碰撞钢筋及其它预埋件，振捣器机头距模板的距离不应小于5cm，插入的间距不得超过振捣器作用半径的1。5倍，振完后应缓慢匀速上提；分层浇灌混凝土时，应将振捣器机头插入到下一层混凝土中510cm,以使层间结合为一体。5 振捣时应振到混凝土停止下沉、无显著气泡上升、表面平坦一致且呈现薄层水泥浆时为止。6 捣固混凝土应做到连续进行，一次成活。如因故必须间歇时,应不超过允许的间歇时间.允许间歇时间应根据气温、水泥品种、水泥凝结速度及水灰比等条件通过试验确定.当无试验资料时，混凝土的运输、浇筑及间歇的全部时间可参照表8。0。4的规定.表8。0.4 混凝土的运输、浇筑及间歇的全部允许时间混凝土强度等级气温低于25（min）气温高于25（min)C30210180C30180150注：当混凝土中掺有促凝剂时,其允许时间应根据试验结果确定。8。0。5 混凝土的养护应符合下列规定：1 在混凝土收浆后应及时用麻袋(针刺无纺布等）覆盖，覆盖时不得损伤或污染混凝土表面，待终凝后浇水养护.浇水养护日期因环境气温和水泥品种而异，普通硅酸盐水泥拌制的混凝土不得少于7昼夜;对于有抗渗要求或掺用缓凝型外加剂的混凝土不得少于14昼夜。2 每天浇水次数，应以终日保持混凝土表面湿润状态为标准，混凝土面有模板覆盖时,应使模板保持湿润.3 养护用水的质量要求与拌制混凝土用水相同。日平均气温低于5时覆盖保温并不得向混凝土土面浇水.9 盖板沟9.1 钢筋混凝土盖板沟9。1.1 盖板沟的浇筑顺序，宜自上游逐段延伸施工。9.1。2 浇筑混凝土在两接缝之间沟段连续成活,如因故必须间歇时，应符合第8章的有关规定。9.1。3 盖板沟质量标准1 盖板沟的混凝土强度，必须符合设计要求.2 外观检查：按每段沟计蜂窝麻面的总面积，不得大于表面的0。5%，每处面积不应大于2cm2cm，其深度不应超过1cm,并不得露筋.蜂窝麻面应修补完毕后洒水养护。3 钢筋混凝土盖板沟的检查项目及其允许值或允许偏差值见表9。1.3.表9.1.3 质量标准检查项目允许偏差（mm）检查检查方法范围数量中心线盖板沟15每20延米各1次经纬仪测量沟 墙5沟底高程103处水准仪测量两端、中部各1处沟内部尺寸1023处尺 量沟底平整度5(不允许有倒坡)2处用2m直尺盖板顶面高程暗沟30各3处水准仪测量、两端及中部各1处土面区明沟
