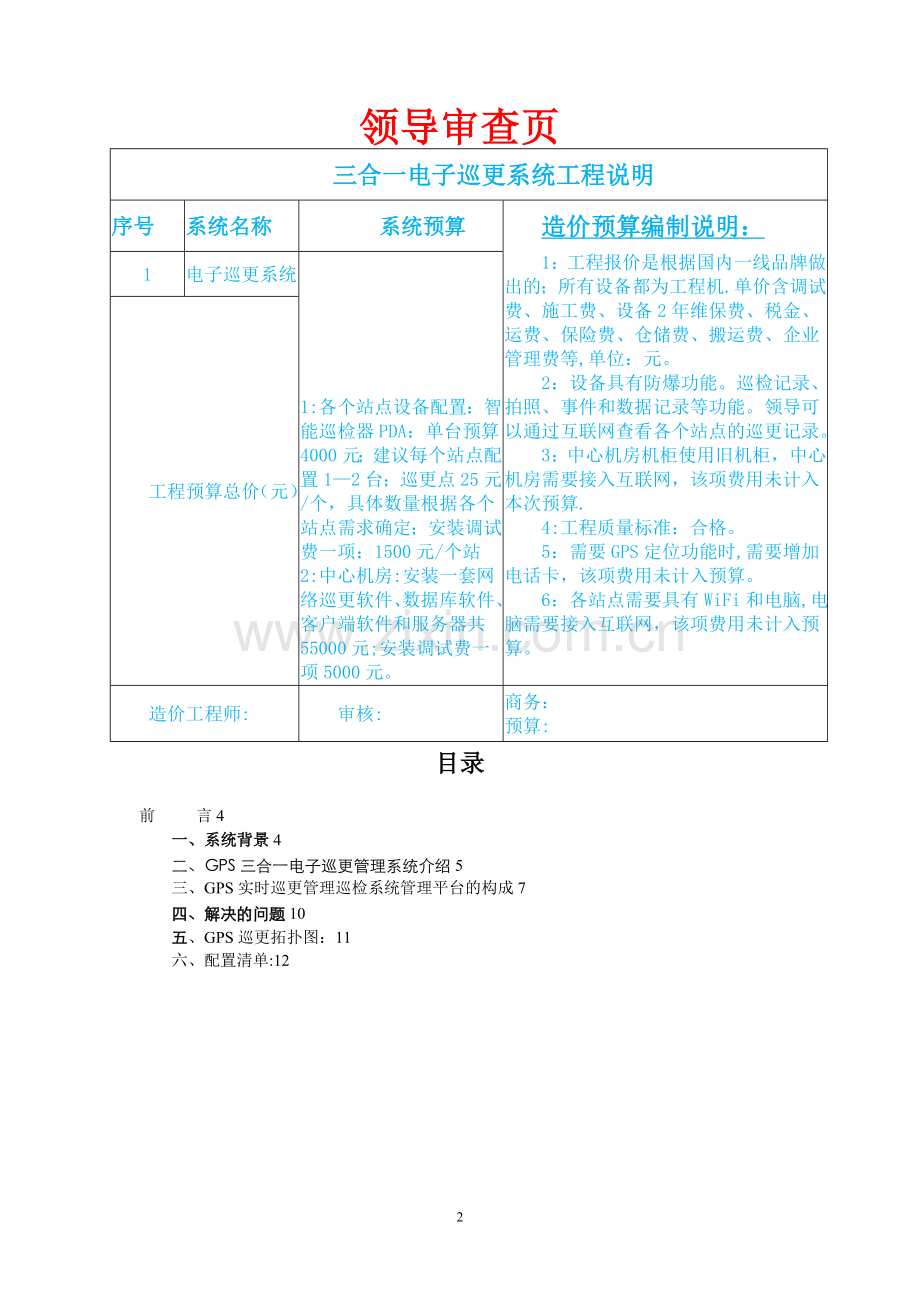

GPS三合一电子巡更管理系统解决方案时间：2016年8月30日9领导审查页三合一电子巡更系统工程说明序号系统名称系统预算造价预算编制说明：1：工程报价是根据国内一线品牌做出的；所有设备都为工程机.单价含调试费、施工费、设备2年维保费、税金、运费、保险费、仓储费、搬运费、企业管理费等,单位：元。2：设备具有防爆功能。巡检记录、拍照、事件和数据记录等功能。领导可以通过互联网查看各个站点的巡更记录。3：中心机房机柜使用旧机柜，中心机房需要接入互联网，该项费用未计入本次预算.4:工程质量标准：合格。5：需要GPS定位功能时,需要增加电话卡，该项费用未计入预算。 6：各站点需要具有WiFi和电脑,电脑需要接入互联网，该项费用未计入预算。1 电子巡更系统1:各个站点设备配置：智能巡检器PDA：单台预算4000元；建议每个站点配置12台；巡更点25元/个，具体数量根据各个站点需求确定；安装调试费一项：1500元/个站2:中心机房:安装一套网络巡更软件、数据库软件、客户端软件和服务器共55000元;安装调试费一项5000元。工程预算总价（元）造价工程师: 审核: 商务： 预算: 目录前 言4一、系统背景4二、GPS三合一电子巡更管理系统介绍5三、GPS实时巡更管理巡检系统管理平台的构成7四、解决的问题10五、GPS巡更拓扑图：11六、配置清单:12前 言“互联网+”让传统行业进入“智能时代.移动互联网、人工智能等新技术带来的日新月异的改变，近年来，随着“互联网+的快速普及，利用移动互联网、物联网、大数据、云计算技术推动信息化与行业深度融合,GPS三合一电子巡更管理系统集RFID读写、二维码、条形码、大数据处理、无线网络通信、图像处理等技术,有效的在智能化管理、安全防范、智能办公等方面充分发挥,运用云计算、大数据、物联网、可视化等技术，工作人员坐在办公室，只要轻点鼠标，通过WEB平台就能直观了解整个区域内巡检人员及区域内设施安全是否的实时情况。从而严格保障生产设备安全、稳定、高效运行而开展的针对诸多生产运营既定标准的常规检查规范性一、系统背景巡检是有效保证各项管理安全运行的一项基础工作。巡检的目的是为了能够及时、全面地掌握当前的运行状况及周围环境的变化，发现故障或缺陷以及有可能会危及到安全的一系列安全隐患,保证工作安全、稳定地运行。为了监视设备和线路的正常运行，我们首先要做到及时发现。巡视人员必须要对巡逻地点进行定期或不定时巡视，并对当前的运行状况、运行参数进行记录存档，对任何危及安全的隐患做到及时发现,然后及时报告，提出具体的检修内容，并把内容实时发送到管理层电脑中.最后，由管理层安排相关人员进行及时的解决，确保工作的正常运行.但是传统的巡检方式存在这诸多缺陷:包括纸质记录、人工录入导致巡检效率差，错误率高；巡检员到位率难以控制；巡检记录的信息有限，无法长期保存；上报不及时，导致缺陷与隐患得不到及时的处理；无法在巡检过程查询相关设备信息等问题。二、GPS三合一电子巡更管理系统介绍GPS三合一电子巡更管理系统，是目前世界上最先进的巡更管理系统.将GPS及移动通信技术应用到电子巡更系统中,实现了GPS巡检及实时管理功能，并增加了的基于电子地图的资源管理模块，使用户在使用巡检管理系统的同时获得一个操作简便、实用的GIS系统,具有极高的性价比和可靠性,已经广泛地应用于安防、热力管网、燃气管道、电信、军队、公安、煤矿、铁路、石油石化、农业、畜牧业、林业等各个安全巡检管理领域。GPS三合一巡更系统是借助GPS、GPRS、GIS、RFID等技术,针对安防、热力管网、燃气管道、电信、军队、公安、煤矿、铁路、石油石化、农业、畜牧业、林业等线路巡视和附属设施巡检的管理工具。该系统可以很好地解决现有巡检管理工作中的一些不便与不足，大大提高管理的质量和效率.2。1、GPS定位技术：全球卫星定位系统（Global Positioning System简称GPS）是随着现代科学技术的发展建立起来的一个高精度、全天候和全球性的无线电导航定位、定时的多功能系统。它利用位于距地球2万多公里高的由24颗人造卫星组成的卫星网,向地球不断发射定位信号。地球上的任何一个GPS接收机，只要接收到三颗以上的卫星发出的信号，经过计算后,就可以报出GPS接收机的位置（精度、纬度、高度）、时间和运动状态(速度、航向）。 目前，没有任何一种传统的导航定位技术能够达到GPS这样的高精度、高速度、全天候和全球性的性能。2.2、GPRS网络：GPRS（GeneralPacketRadioService,即:通用分组无线业务）是相对于传统的GSM传送方式，具有“高速传输”、“永远在线”、“按量计费”和“自如切换”等优点，全面提升移动数据通信质量。2。3、GIS地理信息：是为了获取、存储、显示、查询定位数据而建立起来的计算机数据库管理系统,将信息和资料直观、形象地在电子地图上显示出来，为GPS卫星定位提供良好的地图环境，并能将空间信息和属性信息的处理完美结合起来，以直观的方式显示位置状态等信息。2。4、RFID无线射频：是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据。整个系统充分利用公共通讯网络进行GPS人员定位和地理信息查询，系统设计为多重构架的监控系统,系统的GPS智能终端接收卫星（共24颗，分布在6个不同的地球轨道上）每秒钟发来的定位数据，并根据从三颗以上不同卫星发来的数据计算出自身所处地理位置的坐标。经过处理后与系统地图客户端上的电子地图匹配，并在地图上显示坐标的正确位置，就可清楚和直观的掌握人员的动态位置信息。同时该系统提供了一系列的解决方案,基础版的解决方案可通过提供所有人员的巡检轨迹和实时定位，对巡检质量实现由人工管理到电子化管理的转变，进行考评，保证巡检工作的正常开展。专业版的解决方案除了巡检到位情况管理外,还可对巡检的具体工作内容，实现实时的上传，记录，保存，并自动对数据分析和挖掘，在突发事件时需要人力与指挥中心之间提供有效的通信手段,保证指挥中心下达的各种指挥调度信息能够及时准确的传达到各级巡检人员，同时也要使得一线的突发事件以及其他信息能够及时有效地上报到指挥中心。此外，在各线路的日常巡检巡查过程中,也需要行之有效的定位工具和通信手段，保持流动巡查人员及时准确到位，并与指挥中心保持流畅的通信联络以及时传递巡查过程中发现的各种有效信息.并随时掌握一线人员的动态位置.根据巡检现阶段的管理要求,即需要同时对线路治安巡检进行实现管理，采用GPS实时定位巡更系统，可解决巡检到位问题和设备运行状态和参数的信息处理。2。5、系统原理:系统由GPS智能终端和系统管理平台利用GPRS网络组成一个实时巡检管理系统。巡检人员在巡检时携带手持式的GPS智能终端,按巡检方式不同可设置自动向管理中心通过GPRS网络发送位置信息,若发现某片区发生故障可以记录在GPS智能终端内,并可经GPRS网络传回系统管理平台，在需要检查附属设施处，工作状态和运行参数也可以同样的方式传回系统管理平台.系统管理平台会对人员的位置信息,安全故障，设施的状态和参数自动统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人员的巡检轨迹和巡检到位情况；通过安全故障和设施状态、参数等数据类报表可掌握、分析设施运行情况，缺陷分析。该解决方案后所有巡检人员位置信息,设备状态和运行参数可以实时，自动地进行汇总,并且最大程度保证了数据的客观与真实,避免了各种人为因素，并在数据真实的基础上,根据管理者的需求实现对设备状态和参数进行管理。三、GPS实时巡更管理巡检系统管理平台的构成3.1、GPS巡更巡检系统介绍:GPS实时定位巡更系统由以下五部分组成：服务器、服务管理端、手持移动终端、巡更点、联通3G手机SIM卡。(1)、数据服务器：根据企业所需最低要求进行配置，由一台或多台计算机和数据库管理系统软件共同构成了数据库服务器,数据库服务器为用户应用提供如下服务：查询、更新、事务管理、索引、高速缓存、查询优化、安全及多用户存取控制等。数据服务器系一般由系统维护管理员操作或信息中心机房服务器维护人员日常维护。服务器技术参数：2U机架式服务器。，四核英特尔至强处理器E52603V2 1.8GHz 4C 80W 10MB三级缓存， 可扩展至2个处理器。1x8GB 1.35V DDR3 RDIMM内存，高达24个内存插槽。配3个500GB 2.5寸 热插拔SAS硬盘, 最多支持16个2。5英寸热插拔硬盘托架;标配8个，通过选件扩展至16个。主板集成四口千兆网卡；光驱DVDRW。550W热插拔电源，可选冗余电源。支持RAID 5 ，支持导轨（2、)服务管理端：管理人员使用，采用B/S结构即浏览器和服务器结构。管理者通过Web浏览器来登录服务管理端进入工作界面，对巡检工作进行一系列考核查看.管理者通过巡检人员收集现场采集的事故及设施的运行状态和运行数据。(3）、手持移动终端：1、采用本质安全型的防爆结构且满足GB3836。12010（爆炸性气体环境用电气设备通用要求）和GB3836.42010（爆炸性气体环境用电气设备本质安全型要求）的规定。2、产品通过煤炭科学技术研究院检测，符合I类要求.防爆标示:Exib IIC T4Gb3、符合ExibIICT4Gb，ExibD21T130防爆规范,适用于具有IIA、IIB、IIC级引爆温度组别为T1T4的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。4、工作环境温度范围：30Ta+455、贮存环境温度:45Ta85/5、外壳防护等级为IP67，满足振动试验:(10150）Hz、20m/s2、每轴向振频不低于5次/6、冲击试验：300m/s2、（111）ms每轴向3次（共18次）7、运输试验:30m/s2、4Hz、2h/8、跌落试验:1m高、10次跌落。9、独立WIFI模块,支持IEEE802。11b/g标准网线网络;10、系统支持：安卓4。2；11、摄像像素:后置摄像头500万+前置200万像素CMOS自动对焦；12、定位导航：GPS，罗盘：可独立于GPS系统或辅助GPS系统运行的罗盘;13、防静电:8KV接触放电,15KV空气放电；（4）、巡更点：封装存储飞利浦芯片，具有防水、防震、防撬，安装简便、耐用、提示标签贴等功能.内置不可修改的ID码，ID卡序列号具有全球唯一性，巡更、二合一功能，用来识别巡逻地点。（5）、联通3G手机SIM卡通过GPRS数据流量,将读卡的数据、图片等信息传送至服务端.四、解决的问题1、系统建设简单，成本低,使用方便，维护简单。2、规范巡检工作,使巡检人员按照计划的路线巡检，并在指定的巡检点完成规定巡检任务。 3、可以实时查看巡检人员运动轨迹。4、发现问题时巡检人员可以通过GPS巡检器及时向管理中心发送告警信息，出现问题时 巡检人员可以同后台以图文、视频等方式实时沟通，实时解决问题。5、有效检查设备的运行状况，预防事故的发生，有效利用设备的运行状况、运行参数等历史数据，查询并对设备的缺陷分析，设备选型提供辅助决策。以便及时发现和消除隐患，预防事故的发生，确保各项工作安全平稳运行。6、各级领导及相关部门根据自己的权限可以方便的通过网络查询巡检的情况。五、GPS巡更拓扑图:六、配置清单：智能巡检PDA配置清单报价序号Description名称Unit单位 Qty 数量Unit Price单价含税Total Price小计 Product parameters 产品参数1每个站点的智能巡检PDA套14000。00 1、手持PDA达到Exib I Mb 防爆等级 2、工业三防、坚固耐用：工业三防标准,IP67防护等级、高抗损伤性和高耐久性、轻松应对恶例极端环境。3、支持移动联通3G卡，支持GPS定位及wifi定位模式。5、设备支持GPS定位,在没有GPS信号或GPS信号弱设备检测到wifi信号后自动切换到wifi信息确定位置.6、支持GPRS和无线wifi两种上传模式：设备在两种数据上传模式下可以单独或共同使用,在wifi信息号好的时使用wifi信号源上传，在无wifi信号源后自动使用GPRS信号源上传数据。7、支持射频读卡采集：设备必须支持射频读卡,采用高频13。65M读卡技术,达到准确到岗签到模式。8、可以对巡逻地方进行拍照图片上传，一键报警，视频采集，可以手动输入数值或事件编写每个站点调试费个11500每个站点联通SIM卡个1自备联通3G卡(自备）每个站点的WiFi、电脑项1自备每个站点的巡更点个125。00 封装存储飞利浦芯片，具有防水、防震、防撬，安装简便、耐用、自带夜光、提示标签贴等功能.内置不可修改的ID码，ID卡序列号具有全球唯一性，巡更、夜光、标识牌三合一功能,用来识别巡逻地点。具体数量待定2中心网络软件、服务器、数据库、客服端软件套155000.00 1、拥有计算机软件著作权 2、能对在线和离线人员进行管理，分配部门和角色，并能控人员操作权限；支持人员信息（包括人员信息、巡检范围、巡检时限)的新增、修改、删除等操作。3、能够实时对巡逻人员在服务端进行查询,且能查看运动轨迹,以点或线的形式在地图上呈现4、紧急报警后能在地图上查询到人以及时间5、能每周或每月形成个人或多人的巡检情况统计报表或记录，还可以每个人单独分开6、在服务端软件上，可以向客户端的个人或多人发送任务指令中心端技术调试费项15000机柜、配电、电脑等项1自备总计说明：WiFi、电脑、电话卡、机柜等自备.中心设备6万，每个站0。6万元，站点清单：旗滨、金古、南铝、和顺、俊杰、永安加气站、尤溪保供站、尤溪西城瓶组站、建宁加气站、桂湖、温郊左右区加气站、达埔左右区加气站、八一左右区加气站、贡川右
