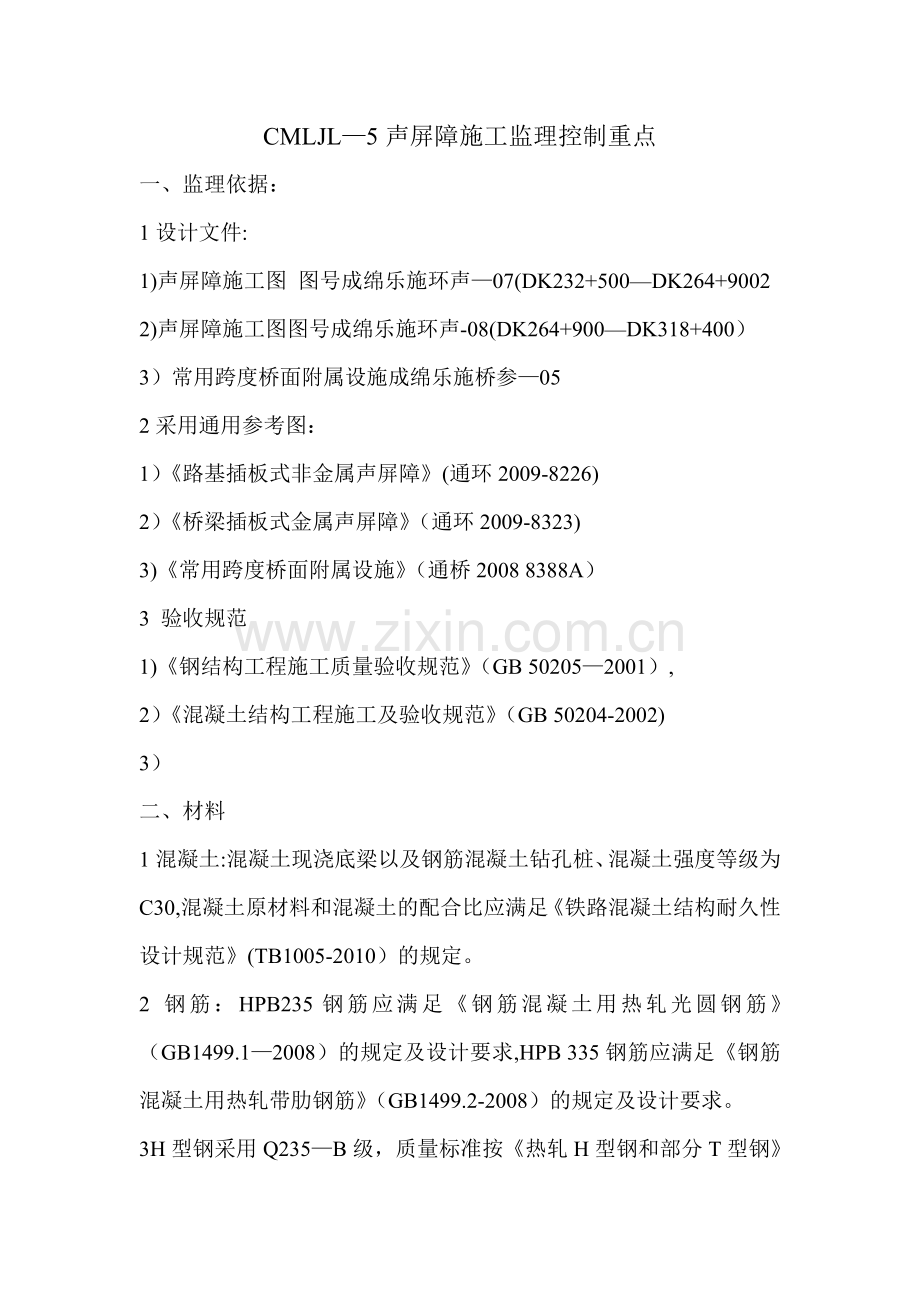

CMLJL—5声屏障施工监理控制重点
一、监理依据：
1设计文件:
1)声屏障施工图 图号成绵乐施环声—07(DK232+500—DK264+9002
2)声屏障施工图图号成绵乐施环声-08(DK264+900—DK318+400）
3）常用跨度桥面附属设施成绵乐施桥参—05
2采用通用参考图：
1）《路基插板式非金属声屏障》(通环2009-8226)
2）《桥梁插板式金属声屏障》（通环2009-8323)
3)《常用跨度桥面附属设施》（通桥2008 8388A）
3 验收规范
1)《钢结构工程施工质量验收规范》（GB 50205—2001）,
2）《混凝土结构工程施工及验收规范》（GB 50204-2002)
3）
二、材料
1混凝土:混凝土现浇底梁以及钢筋混凝土钻孔桩、混凝土强度等级为C30,混凝土原材料和混凝土的配合比应满足《铁路混凝土结构耐久性设计规范》(TB1005-2010）的规定。
2 钢筋：HPB235钢筋应满足《钢筋混凝土用热轧光圆钢筋》（GB1499.1—2008）的规定及设计要求,HPB 335钢筋应满足《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2008）的规定及设计要求。
3H型钢采用Q235—B级，质量标准按《热轧H型钢和部分T型钢》(GB T1263-2005）；H型钢底板和预埋钢板材质为Q235—B级，其性能应符合国家标准《碳素结构钢》（GB T700）的规定。外露钢件应采用热镀锌防腐，防腐年限应满足20年的使用寿命.
4 螺栓、螺母和垫圈：高强度螺栓性能等级为8。8级,应符合《钢结构高强度大六角头螺栓》(GB T1228-2006），螺母及平垫圈材质为45＃钢，螺母应符合《钢结构高强度大六角头螺母》（GB T1229—2006），垫圈应符合《钢结构用高强度垫圈》(GB T1230-2006)的规定.普通螺栓应符合现行国家标准《六角头螺栓》（GB T5782—2000)的规定。
5非金属复合吸声板性能指标:
编号
名称
性能指标
1
平均吸声系数（NRC）
≥0.7
2
隔声量
≥30dB
3
面密度
路基：≤284Kg／㎡≥160Kg／㎡
桥梁：≤160Kg／㎡
4
抗风压性能
符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122-2010）有关规定
5
抗冲击
符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122—2010）有关规定
6
防火性能
防火等级应满足《建筑材料及制品燃烧性能分级》（GB 8624—2006)中规定的E级及以上要求
7
外观
符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122—2010）有关规定
三、路基声屏障基础
1 声屏障基础采用挖孔桩，挖孔过程中应设置钢筋混凝土护壁,其余均按通环（2009）8226施工.
2 施工声屏障基础时,注意基础中心距离相邻线路中心大于4400mm.注意在路基设有接触网基础位置应保证电缆槽安装尺寸。
3声屏障基础挖孔桩直径为800mm,深度为路肩顶面向下6.12m，
四、综合接地
1 路基声屏障在H型钢立柱侧面用螺栓与扁钢固定后每50m用电缆就近接入附近的接地端子。(扁钢50x4mm，钻孔后热镀锌防腐）
2 桥梁声屏障每孔H型钢之间用螺栓通过扁钢连接，就近接入梁端遮板处的接地端子。（扁钢50x4mm，钻孔后热镀锌防腐）
五、安装要求
1 声屏障板材安装应在接触网通电之前完成，否则应采取必要的防护措施，确保施工安全。
2 路基声屏障基础宜在路基本体基本成型后，轨道铺设前和电缆槽施工前施工。(路基声屏障路段的接触网立柱基础和电缆槽的施工要严格控制,不得任意调整位置和结构尺寸。）
3 立柱高程误差为+5mm，立柱轴线误差为5mm，立柱底板水平误差为0。5mm，板材安装左右误差为2mm，上下板缝前后偏差为1mm，相邻板材高程偏差为2mm,H型钢及螺杆的垂直度偏差为0。2%，外露螺杆长度误差为3mm,预留孔底高程误差为5mm。
4 其他安装要求详见“通环(2009）8226”。“通环（2009)8223”.
六、施工监理注意事项
1 因声屏障施工造成的路基边坡、边沟损坏部分要及时按照路基有关要求予以恢复.
2 若噪声敏感点的位置、里程与现场不符，应及时通知设计、建设单位.
3 设置接触支柱、拉线基础处声屏障基础的位置控制,要保证电缆槽的安装尺寸。
4 设置声屏障桥梁竖墙钢筋布置按《常用跨度桥面附属设施》 成绵乐施桥参—05 设计图纸进行调整。
5桥梁上进行声屏障施工时要做好高空作业安全防护。
6 声屏障板材安装应在接触网通电之前完成,否则应采取必要的防护措施，确保施工安全。
7未尽事宜按相关规定、规范执行。
