惠南镇大型居住社区规划2街坊E01-02建设工程施工组织设计湖南.doc

惠南镇大型居住社区规划2街坊E01-02工程 湖南省第四工程有限公司

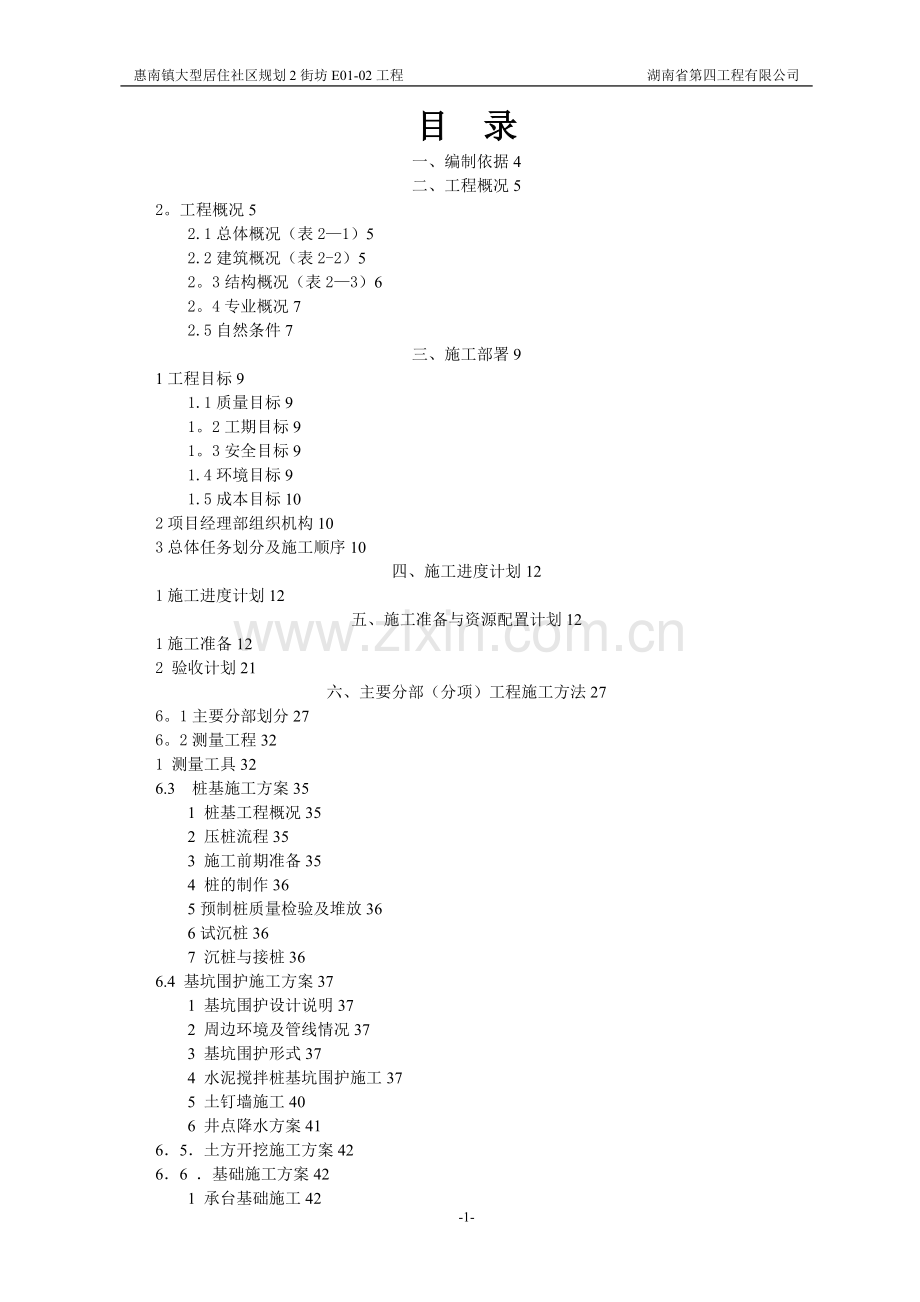

目 录
一、编制依据4
二、工程概况5
2。工程概况5
2.1总体概况（表2—1）5
2.2建筑概况（表2-2）5
2。3结构概况（表2—3）6
2。4专业概况7
2.5自然条件7
三、施工部署9
1工程目标9
1.1质量目标9
1。2工期目标9
1。3安全目标9
1.4环境目标9
1.5成本目标10
2项目经理部组织机构10
3总体任务划分及施工顺序10
四、施工进度计划12
1施工进度计划12
五、施工准备与资源配置计划12
1施工准备12
2 验收计划21
六、主要分部（分项）工程施工方法27
6。1主要分部划分27
6。2测量工程32
1 测量工具32
6.3 桩基施工方案35
1 桩基工程概况35
2 压桩流程35
3 施工前期准备35
4 桩的制作36
5预制桩质量检验及堆放36
6试沉桩36
7 沉桩与接桩36
6.4 基坑围护施工方案37
1 基坑围护设计说明37
2 周边环境及管线情况37
3 基坑围护形式37
4 水泥搅拌桩基坑围护施工37
5 土钉墙施工40
6 井点降水方案41
6．5．土方开挖施工方案42
6．6 ．基础施工方案42
1 承台基础施工42
2 地下室底板施工44
3 地下室结构施工方案48
4 后浇带施工方案52
5 防护密闭门安装53
6 基础回填54
6．7．上部主体结构施工方案54
1 施工部署54
2 钢筋工程54
3 模板工程56
4 混凝土工程59
5 砌块施工方案60
6 脚手架搭设方案62
7 垂直运输机械搭设63
6．8．装饰工程施工方案64
1 装饰工程概况64
2 施工部署65
3 主要分部工程施工工序65
4 外墙保温施工方案66
5 墙面抹灰施工方案67
6 饰面砖施工方案67
7 地砖地面施工方案68
8 建筑乳胶漆施工方案69
6．9 屋面工程施工方案69
6．10 安装工程施工方案71
1 普通给水管道安装工程71
2 排水管道安装工程72
3 强电系统工程施工方案74
4 弱电系统工程施工方案76
5 电梯安装工程77
6 避雷针（网）及接地装置安装工程82
七、施工现场平面布置82
1 各阶段现场生产设施布置82
2 临设施布置83
3临时用电83
4临时用水84
5临时道路85
6临时排水及污水排放85
7大型机械布置85
8施工现场平面布置图87
附图：《结构阶段施工现场总平面布置图》87
附图：《装饰阶段施工现场总平面布置图》87
附图：《施工现场水、电总平面布置图》87
八、主要施工管理计划87
8.1工期管理计划87
8。2质量管理计划88
8.2.1质量保证体系88
8.2.2 质量创优保证措施89
8.2。3 对已完工程的保护措施97
8。3安全管理计划101
8．3．1 安全施工保证措施101
1 安全生产管理具体措施101
2 消防保证措施104
3 安全保卫措施105
4 安全管理措施105
5 施工用电安全措施106
6 安全事故的预防与处理106
8.4环境管理计划108
8。4．1 文明施工环境管理目标108
8.4．2 文明施工保证措施108
8.4．3 环境保护措施109
8.4．4 现场临时设施布置110
8。4．5 “扬尘控制"及“暴露垃圾”整治措施110
8。5创建节约型达标和绿色施工工地111
8。5。1 项目部节能降耗目标、指标111
1、公司下达总体目标111
2、项目部节能降耗目标112
8.5.2 节能降耗工作文件清单：112
8。5.3 节能降耗技术措施114
1、节电节水措施114
2、原材料降耗措施115
3、综合利用技术措施115
4节能降耗工作宣传措施116
8.5。4 绿色施工及环境保护技术措施117
1、扬尘控制117
2、噪音与振动控制117
3、光污染控制117
4、水污染控制117
5、土壤保护117
6、建筑垃圾控制118
7、地下设施、文物和资源保护118
8.5.5 管理措施118
1、建立项目部节能降耗工作小组118
2、落实管理职责119
3、节能降耗保证措施120
8。5.6节能降耗考核、奖励措施121
8。6总承包施工管理121
8。6.1 总承包管理组织机构121
8.6.2总承包管理模式及管理职责122
8.6。3总承包与业主的配合、协调措施122
8。6。4 总承包对设计院、监理单位的协调、配合措施123
8。6.5 总承包对专业分包商的管理、协调、配合措施123
8。6。6 总承包与周边环境与地区各级管理部门的协调措施125
一、编制依据
1.编制依据
1.1本工程施工总承包合同
1。2施工图纸及设计说明
1。3本工程的《岩土工程勘测报告》
1.4本工程的设计交底及有关图纸答疑文件
1.5主要规范、规程
二、工程概况
2。工程概况
2。1总体概况（表2—1)
工程总体概况 表2—1
序号
项目
内容
1
工程名称
惠南镇大型居住社区规划2街坊E01—02
2
工程地址
惠南镇听悦路
3
建设单位
上海彩虹房地产有限公司
4
设计单位
上海千年工程设计有限公司
5
监理单位
上海东港工程监理有限公司
6
质量监督站
浦东新区惠南质量监督站
7
施工总承包
湖南省第四工程有限公司
8
分包单位

9
合同范围
结构、内装修、外装修、水电安装等
10
建筑性质
多高层住宅、多层商业建筑等
11
合同工期

12
质量目标
市优质结构工程
13
安全目标
市文明工地,安全质量达标考核优良工地等
14
结算形式
按审计结算
2。2建筑概况（表2-2）
工程建筑概况 表2—2
序号
项目
内容
1
建筑功能
6－14＃楼为住宅楼，16，17#为商业房，其余为配套而建及管理用房,地下车库及设备用房
2
建筑层数
建筑总面积32556。72M2，其中地上1－13层，地下一层
6,9，10，11，12＃房
6层
7，8,13，14＃房
13层
16,17#房
2层

3
建筑层高
多层17.88m
高层44.77m
4
建筑高度（檐口高)
±0。00绝对标高
多层4。85M
高层5.30M
室内外高差
多层0。45m
高层0.90m
5
建筑防火
耐火等级一，二级
设计使用年限
50年
6
结构安全等级
二级
7
外墙
采用200厚砼空心砌块
8
外装修
外墙面
外墙涂料
屋面工程
挤塑聚苯板
门窗工程
塑钢门窗
9
室内装修
顶棚
内墙涂料面
楼地面
细石砼面、水泥砂浆面
内墙面
内墙涂料
门窗工程
防火防盗门
10
防水
厨房、卫生间防水采用水泥基渗透结晶材料
地下室底板采用水泥基渗透结晶材料
屋面防水采用高聚物改性沥青,高分子防水涂料
11
保温
外墙保温
主要采用膨胀聚苯板材料
屋面保温
主要采用挤塑板材料
12
环保
住宅每幢号房设专用垃圾间；
外墙面采用中空玻璃隔声；
地下室风机房等噪声较大部位采用吸声和隔声措施
2.3结构概况(表2-3）
工程结构概况 表2—3
序号
项目
内容
1
结构形式
基础结构形式
多层：条形基础；高层：筏形基础
主体结构形式
多层：砖混;高层剪力墙
2
建筑物地基
地基土质层
中砂③层
地基承载力
fk=250kpa
桩基
桩长25米，桩长29米,桩长31米
3
抗震设防烈度
7度
4
混凝土强度等级
基础垫层
C15
地下基础
C30
地下结构梁板顶
C30
地上结构梁板顶（几层以下）
C30
地上结构梁板顶（几层以上）
C30
地下室基础底板、外墙和顶板采用抗渗混凝土
P6C30
5
钢筋类别
HPB325（Ⅰ级）
Φ6、Φ8、Φ10
HRB400（Ⅲ级）
Φ12、Φ14·····Φ25
6
钢筋接头形式
闪光对焊

电渣压力焊

7
结构断面尺寸
墙体厚度
多层（120、240)高层（100、200、300)
楼板厚度
多层（90－120）高层（90－180）
2。4专业概况
2。4.1电气系统——强弱电二大系统
(1)强电部分：照明及事故照明、动力及空调配电、防雷及接地；
（2）弱电部分:综合布线系统、安全防范系统、有线电视系统、消防报警系统；
2.4.2给排水及采暖系统
2。4。3智能化系统
2。4。4电梯系统
2。4.5室内消火栓系统
2.4.6自动喷淋灭火系统
2.5自然条件
2。5。1气象条件
此地区气候春、夏、秋、冬季节较明显，五六月份为梅雨季；夏季不定时有台风袭击，并伴有强风暴雨.
2。5.2现场条件
（1）该工程桩基已于2011年10月28日开工.
（2）施工电源已接入现场，供电量为1000KV·A,方位在施工现场西南角西乐路内侧，并设配电间。
（3)临时用水已接入现场.
（4)现场施工围墙及出入口已挂好十牌二图。
2。5。3工程地质及水文条件
（1）地形地貌:本施工区域属于平原地貌地形,场地内地势较为平坦，场地绝对标高为4。40米，相对标高为4.85,5.3米。
（2）地基土的构成特点：
①1层为黄褐色粉质黏土
②2层为黄色粉质黏土
③3层为灰色淤泥质粉质黏土
④4层为灰色粉质黏土
⑤a层为灰色黏土
⑤b层为灰色粉质黏土
·····
⑧层为灰色粉细砂。
（3）地下水：本基地浅部地下水层属潜水类型，主要补给来源为大气降水，水位随季节变化，稳定水位埋深为1。0-1。6m.按上海市对地下水位长期观测资料,年平均地下水位埋深在0.5—0。7M.本地基浅层地下水对混凝土无腐蚀性。
（4)不良地质现象：场地下部第③、④层为淤泥质土，为天然地基的软弱下卧层和主要压缩层，在基坑开挖时易产生流变现象。③夹层为灰色粉质黏土，在基坑开挖时易产生流变现象.
2。5。4周边环境
本工程东起听悦路、南至拱川路、西至西乐路、北至供晨路，地势平稳，交通便利。
2。5.5工程特点和难点
本工程建设周期短,工期紧张，我公司定为525天,计划开工日期为2011年10月28日，竣工日期为2013年2月19日。工程涉及面广，工程量大，各分部指定分包工程多，故工期相对十分紧张。本工程施工现场条件复杂，本工程施工期间，各施工段基本平行施工,因此在施工阶段应着重加强对文明、安全施工的管理力度，协调好与其他标段的关系，杜绝发生严重纠纷。
三、施工部署
1工程目标
1.1质量目标
严格贯彻执行国务院279号令《建设工程质量管理条例》、《工程建设标准强制性条文》和建设部第81号令《实施工程建设强制性标准监督规定》，工程严格按照施工规范和操作规程施工，接受业主、设计、监理和质量监督站管理,工程质量达到图纸设计要求，并达到国家和上海市现行的关于工程质量的规定及国家现行关于各专业工程质量检验评定标准。
具体目标:
小高层市优质结构工程
多层区优质结构工程
1。2工期目标
(1）合同总工期—-525d
（2）地下室结构施工—-135d
（3)主体结构施工——405d
1。3安全目标
(1）年负伤事故频率0。8‰以下；
（2)杜绝重伤、死亡、火灾、设备、食物中毒等重大事故;
（3）达到JGJ59—99《建筑施工安全检查标准》合格以上标准;
（4)社会、业主、员工、相关方的重大投诉为零；
（5）具体安全管理目标：
1、安保体系认证通过.
2、上海市建设工程安全质量标准优良工地。
3、区文明工地.
4、创市文明工地。
1。4环境目标
净化环境、文明施工、预防和减少环境因素的影响，满足环境规定要求。
(1）噪音控制：结构施工:昼间＜70dB，夜间＜55dB；
装修施工：昼间＜65dB,夜间＜55dB；
(2）现场扬尘排放控制：施工现场扬尘排放达到目测无尘的要求,现场主要运输道路硬化率达到100%；
（3）运输遗洒控制:确保运输无遗洒；
(4)生活及生产污水排放:生活污水中的COD达标(COD=200mg/L)；
（5）施工现场夜间无光污染:施工现场夜间照明不影响周围社区，夜间施工照明灯罩的使用率达到100％,照射角度≤30o，禁止向围墙外照射；
（6)废水排放：PH值7-9之间。
（7）建筑垃圾及渣土堆放;严格按照上海市建筑垃圾和工程渣土出资管理的有关规定执行
1。5成本目标
为实现上述目标,充分发挥科技是第一生产力的作用,在工程施工中,积极采用新技术、新工艺、新材料、新设备和现代化的管理技术，降低成本率2％以上.
2项目经理部组织机构
（1)组建项目管理部、设项目经理、项目副经理、项目工程师，全面负责本工程的协调管理工作，履行合同规定的职责和义务.
（2）项目管理部下设技术部、工程部、质量部、安全部、物资部、行政后勤部，配备相应各专业人员，担任各专业的具体专业工作.随着工程的进度对部分专业人员进行调整,以透视工程各阶段施工管理对专业人员的需要。（图3—1）
结合本工程特点，已制定各项规章制度,明确各岗位职责,明确分工，各行其职,确保优质、高速、安全、文明地完成各项工程施工任务。
3总体任务划分及施工顺序
3.1合同范围内业主指定的分包工程
1)土方工程；
2)消防工程；
3)弱电工程；
4）燃气管理预埋；
5）外保温工程；
6）外墙涂料工程；
7）绿化景观工程；
8）门窗工程；
9）电梯工程；
10)多种栏杆(室内楼梯栏杆除外）；
11)建设单位认为有必要进行指定的其他分包工程.
3。2施工顺序
一、承台基础
测量放线、设置控制点→土方开挖→垫层施工→承台、基础梁钢筋绑扎→钢筋隐蔽验收→支模→浇筑砼→砼养护→拆模→基础结构验收→基础回填。
二、主体框架结构工程
多层混合结构标准层：投点放线→复核→砌体施工→构造柱扎筋、支模、浇砼→验收→梁、板支模、扎筋→验收→梁板浇砼→养护
小高层框剪结构标准层:投点放线→复核→柱、墙扎筋→验收→柱、墙、梁板支模→梁板扎筋→验收→柱、墙梁、板砼浇捣→养护
三、室内外装饰
1、室内装饰：弹水平线→贴灰饼、按规定设钢丝网片→立门窗框→墙面及顶棚抹灰→地面清理→做地坪→安装门窗、小五金→灯具、洁具安装→调试→清理→交工；
2、室外装饰：结构处理→弹控制线→做灰饼、规定设钢丝网片→安装门窗框→门窗框嵌缝→刮糙底→刷涂料→清理。
四、室外总体工程
管道铺设:施工准备工作→测量放样→沟槽开挖→人工清底、排水→管道垫层铺设→砼基础浇筑→排管、接口→护管砼浇筑→粗砂坞膀→砌筑窨井→闭水试验→沟槽回填→井座安置→清尾验收.
四、施工进度计划
1施工进度计划
4。1。1工期指标
总工期:525天
主要节点进度如下：
基础工程完工：30天
主体结构施工完工:405天
粗装修施工完工：90天
4.1。2施工工程进度计划表
附图:《惠南镇大型居住社区规划2街坊E01-02建设工程施工总进度计划表》
五、施工准备与资源配置计划
1施工准备
1。1施工技术准备
（1)自进场之日起就着手综合技术准备工作，分别组织有关人员认真熟悉图纸,了解设计图纸意图及相关细节，并根据工程所需编制相应的采标目录。
（2）组织人员汇总图纸存在问题、准备图纸设计交底及图纸会审工作
（3）组织人员深化图纸,对模板、钢筋进行翻样工作，以便指导施工。
(4)组织人员分别做好主要分部分项工作技术交底准备工作，编制技术交底书。编制特殊工序的施工作业指导书。根据工程的特点确认该工程的特殊工序：防水工程（地下室外墙、屋面）、电渣压力焊(竖向钢筋连接）、外墙大模板安装、砌筑施工。
（5）编制工程施工计量管理网络图，配置工程所需的计量、测量、试验器具等,编制工程取样试验计划（混凝土、防水及钢筋接头）。
a．图纸、规范、标准、图集等（表5—1~表5—8)
标准规范规程名称 表5—1
编号
标准代码
标准规范规程名称
1
GB50026-93
工程测量规范
2
JGJ/T8-97
建筑变形测量规程
3
GB50325-2001
民用建筑工程室内环境污染控制规范
4
GB8987—1996
污水综合排放标准
5
GB3096—93
城市区域环境噪声标准
6
JGJ6—99
高层建筑箱形与筏形基础技术规范
7
GB50202—2002
建筑地基基础工程施工施工质量验收规范
8
JGJ120—99
建筑基坑支护技术规程
9
JGJ79—2002
地下防水工程质量验收规范
·····
·····
·····
b．测量基准交底、复测及验收
c．技术工作计划
分项工程施工方案(作业指导书）编制计划 表5—2
序号
施工方案（作业指导书）
编制时间
序号
施工方案(作业指导书）
编制时间
1
大体积混凝土施工方案
2011—11
10
电梯装拆安全专项施工方案
2011-11
2
钢管脚手架支撑方案
2011-11
11
起重吊装施工方案
2011—11
3
外墙大模板施工方案
2012—19
12
电渣压力焊作业指导书
2011—11
4
塔吊安拆方案
2011—11
13
熔槽焊施工作业指导书
2011-11
5
施工电梯安拆方案
2011-11
14
产品保护措施作业指导书
2011-11
6
钢筋直螺纹作业指导书
2012-11
15
地下室防水施工作业指导书
2011—11
7
施工现场安全生产保证计划
2011-11
16
屋面防水施工作业指导书
2012—5
8
塔吊基础和装拆安全专项施工方案
2011-11
17
砌体施工作业指导书
2011-11
9
井架装拆安全专项施工方案
2011-11
18
施工现场临时用电专项方案
2011—11
混凝土强度及抗渗试验计划/商品混凝土供应计划 表5—3
序号
(使用）取样部位
强度等级
见证取样组数
龄期
混凝土计划量（m3）
混凝土抗压
混凝土抗渗
1
地下室底板
C30P8
7
7
R45

2
地下室一层（外墙抗渗)
C40P8
8
2
R45

3
一层
C40
7

R28

4
二至顶层
C40
9/层

R28

钢筋接头试验计划 表5—4
序号
钢筋接头形式
使用部位
钢筋规格
检验方法
1
电渣压力焊
竖向结构
Φ20、Φ22
现场取样、外观检查
2
直螺纹接头
地下室底板
Φ32、Φ28
现场取样、外观检查
3
对焊接头
水平结构
Φ14
现场取样、外观检查
注:1、取样：在每一结构楼层中，以300个同类型接头作为一批，不足300个按一批计。
2、外观检查：逐根检查,不合格切除重焊。
防水工程材料试验计划 表5—5
序号
使用部位
实验方法
备注
1
地下室外墙
原材料
送上海市建科院监测

现场检验
防水厚度及施工质量
过程检查
2
厨房、卫生间
原材料
送上海市建科院监测

现场检验
逐个进行蓄水24h检验

3
屋面
原材料
送上海市建科院监测

现场检验
蓄水24h检验

砌筑砂浆强度试验计划 表5—6
序号
材料名称
使用部位
取样次数
备注
1
M5水泥砂浆
地下室砌体
2组
每层一组
2
M5混合砂浆
上部砌体
55组
每层一组
原材料试验计划 表5—7
序号
材料名称
使用部位
试验方法
检验次数
1
Φ32～Φ6规格钢筋
主体结构
送检
上海市建科院
2次
现场
抽查
200t/组
2
PO32.5级水泥
砌体抹灰
送检
上海建科院
4次
现场
安定性试验
每次进场检验一次
3
中粗砂
砌体抹灰
现场取样送试验室

工程隐蔽、结构验收计划 表5-8
序号
分部分项工程
计划验收时间
验收人员
备注
1
地基验槽
待定
设计、监理、勘探、质监站、质监员、工长

2
钢筋绑扎
待定
监理、质监员、工长
分层验收
3
钢筋焊接
待定
监理、质监员、工长
分层验收
4
预埋件埋设
待定
监理、质监员、工长
分层验收
5
砌体拉结筋
待定
监理、质监员、工长
分层验收
6
地下室外墙防水
待定
监理、质监员、工长

7
地下室黏土回填
待定
监理、质监员、工长

8
屋面工程
待定
监理、质监员、工长

9
地下室结构验收
待定
质监站、业主、设计、监理、质监科、项目经理、技术负责人、质监员、工长

10
一至顶层结构验收
待定
质监站、业主、设计、监理、质监科、项目经理、技术负责人、质监员、工长
含砌体
d．办理施工所需的审批手续
①建筑业管理办公室办理工程施工许可证
②质监站办理施工质量报监手续
③安监站办理施工安全报监手续
④有关部门办理工程夜间施工审批手续
1。2现场准备
（1）工程轴线控制网测量定位
1)根据规划及提供的规划红线设置工程定位轴线控制图，提交监理复核。
2）现场定位放线，先提交监理复核，再提交规划部门验线.
（2）临时供水、供电
1）临时供水
a 本工程现场用水由业主提供的用水接头接出，分二路接出水管,一路为施工用水，另一路为生活用水，用水管道口径由Φ50规格组成供水网络，并在各需要用水部位留水龙头.
b 消防用水管一律使用Φ50管,在各施工区域内设置多处消防栓,配备200M消防软管。结构楼层设一根消防立管，楼层竖向每一层设一只消防龙头，且保证消防水流量最小达到900升/分钟.
c 楼层施工用水用Φ50管径水管布置至各施工层面，以满足结构及装饰施工用水。施工用水严禁使用消防水源.
d 所有水管均沿施工道路一侧路下敷设,埋深60cm,穿越重载车处作加固处理.
2)临时供电
a 本公司将根据业主提供电源,设配电室，采用集中管理，从配电室各分二路接出，一路作为大型机械设备用电(塔吊等），另一路作为其它小型机械施工用电。现场施工用电线路采用三相五线制,在围墙顶部架空及埋地布置，按实际施工机械需要分别设置一个分配箱。在灯架顶部设置投光灯，用于夜间施工照明。
b 结构楼层的施工用电沿结构向上布置一根50mm2电缆，每二层设一只分配电箱,再由分配箱分别拉出开关箱接至各层施工用电部位。
(3)临时排水
a沿施工区域围墙、道路环通设置明排水沟400mm×300mm（深×宽）,并每隔30米左右设一个沉淀池，沉淀池尺寸为800＊800＊800mm，排水沟有3‰泛水,排水沟上设置钢筋网板，施工污水在达到三级沉淀两级排放要求后集中排入市政污水管道。
b在上部结构施工时,设Φ50污水立管及成品瓷器小便斗与地面化粪池相连。
（4）临时道路
a 施工现场临时以总平面图规划道路位置铺设，结构阶段施工时，离基础四周1。5米内场地均采用“硬场地”的施工方法，硬场地施工时做80厚道渣,上浇100厚C10混凝土，与施工临时主干道形成混凝土地面，沿路基一边设置排水沟，以便疏散场内积水.
b 为确保达到区级文明工地标准，对于重载车道，道路采用C20混凝土浇灌，道路混凝土厚20cm，下铺10cm道渣。
c 施工主要进出口设在现场东西侧西乐路，并按照封闭施工的要求，施工期间采用彩钢板围墙进行封闭，并开一扇大门,大门、门墩制作与施工按公司文明施工的要求相符，并设门卫值班，加派警卫。
（5）消防器材布置：
a．一般仓库、办公楼、宿舍和拟建的建筑物每100M2为一组（两只）相匹配防火器材。
b．木工间、机修间、易燃品仓库等每50M2为一组(两只)相匹配防火器材.
c．其他:配电间、配电箱和分配电箱处等均应设置相匹配的防火器材。
(6）消火栓布置：
a．拟建的建筑物24米以上，每层均应设置消火栓.
b．施工现场消火栓设置水平间距不大于120米，并离拟建建筑物大于5米，小于25米，且离施工道路不大于2米处。
（7）临时建筑
现场临时建筑利用业主提供的现场现有临建或搭设临建.
a．结构施工阶段:现场设办公楼、养护室、库房、门卫、厕所、钢筋房、木工房、扣件房等。
b．装饰施工阶段：现场设办公楼、养护室、库房、门卫、厕所、搅拌场、砂堆场及水泥库房.
1.3各种资源准备
（1）劳动力需用量及进场计划
项目劳务层是施工过程中的实际操作人员，是工程质量、进度、安全文明施工最直接的保证者，故项目部经过劳务招标选择具有良好技能素质、安全意识强的劳务分包队参加施工。根据施工进度要求组织劳动力分批进场，以满足工程进展需要.（表5-9）
土建施工各阶段主要劳动力配备表 表5—9
（2）机械设备及进场计划
1）为确保施工进度，结合工程特点,选用8台塔吊负责垂直运输，根据工程进度要求,及时进场安装。
2）±0.00平面以上主体施工阶段配备外用施工电梯8台，当装饰工程、机电安装工程插入施工后，垂直运输作业量将增大，可尽早利用室内电梯作为垂直运输设备。（表5—10）
结构工程施工机械设备需用计划 表5—10
序号
机械或设备名称
规格型号
数量
产地
制造年份
额定功率(KW)
生产能力
备注
1.
打桩机
YZY200
5台
江苏
1998

16-18套/日
租赁
2.
反铲式挖土机
X/100
8台
日本
2001
120
400—600m3/台班
租赁
3.
蛙夯机
HW—60
24台
江苏
2003
3
200m3/台班
自有
4.
潜水泵
QY—15
16台
江苏
2002
2.2
25m3/h
自有
5.
钢筋调直切断机
GT6/8
8台
江苏
2006
5.5
12-20t/台班
自有
6.
钢筋弯曲机
GW40
8台
江苏
2005
3
4—8t /台班
自有
7.
交流电焊机
BX3—120-1
16台
江苏
2000
9
10-20m/台班
自有
8.
对焊机
UN1-100
4台
浙江
2000
100kVA
60—80根/台班
自有
9.
插入式振动器
ZX50C
60台
上海
2002
1。1
振频14000次/min
自有
10.
平板式振动机
ZB11
10台
上海
2001
1.1
振频12000次/min
自有
11.
卷扬机
JJ1K—1
8台
上海
2002
7
2-4t/台班
自有
12.
手砂轮机
S-60
32台
上海
2003
0。5
7000r/分
自有
13.
木工圆据
MJ106
16台
上海
2000
3/5。5
15-30m/min
自有
14.
木工压刨床
MB106A
16台
上海
2004
4
10—20m/min
自有
15.
电动套丝切管机
TQ50
4台
日本
2005
1
1寸管以下
自有
16.
电动套丝切管机
TQ100
4台
日本
2005
1。1
2寸管以下
自有
17.
电动弯管机
WG60
4台
江苏
2006
0。8
1寸管以下
自有
18.
电动弯管机
WG100
4台
江苏
2006
1
2寸管以下
自有
19.
载重汽车
解放
若干
四川
2005
/
载重5T
租赁
20.
施工电梯
双笼
8台
上海
2002

租赁
21.
塔吊
QTZ30
8台
山东
2002
35

租赁
22.
井架
角铁
8台
浙江
2001
5.5kw

自有
（3）周转架料计划（表5-11、表5-12)
主要周转架料计划(地下室) 表5—11
序号
材料名称
规格
单位
数量
备注
1
钢管
Φ48×3.5
t
1000

2
扣件
十字扣件
颗
400000
根据工程进度分批进场
旋转扣件
颗
20000
接头扣件
颗
30000
3
活动底座

套
50000

4
三形卡

颗
300000

5
九层板

张
30000

6
竹胶板
1220×2440×10
张
10000

7
木方
50×100×4000
m3
600

8
对拉螺杆
Φ14
t
50

主要周转架料计划(地上部分） 表5-12
序号
材料名称
规格
单位
数量
备注
1
钢管
Φ48×3.5
t
1000

2
扣件
十字扣件
颗
600000
根据工程进度分批进场
旋转扣件
颗
60000
接头扣件
颗
60000
3
活动底座

套
100000

4
三形卡

颗
350000

5
九层板

张
50000
按7层1张铺摊
6
竹胶板
1220×2440×10
张
25000

7
木方
50×100×4000
m3
1200

8
对拉螺杆
Φ14
t
100

2 验收计划
1、检验批划分及检验计划
本工程检验批的划分如下:根据结构形式、层数，中间有无沉降缝进行检验批的划分，中间设有沉降缝，以沉降缝为界,质量检查每层做二个检验批；中间无沉降缝的单体工程,每层为一个检验批。
分部工程
分　项
工　程
　检　验　批　验　收
编　号
检　验　批　名　称
01
地
基
基
础
分
部
工
程
010101
土方开挖
01010101
基础土方开挖检验批质量验收记录表
010102
土方回填
01010201
基础土方回填检验批质量验收记录表
010601
模板安装拆除
01060101
基础模板安装工程检验批质量验收记录表（Ⅰ)
01060101
基础模板拆除工程检验批质量验收记录表（Ⅲ)
010602
钢筋加工、安装
01060201
基础钢筋加工工程检验批质量验收记录表（Ⅰ)
01060201
基础钢筋安装工程（Ⅱ）
010603
混凝土施工
01060301
混凝土施工工程检验批质量验收记录表(Ⅱ）
010604
现浇结构
01060401
现浇结构外观尺寸偏差检验验收记录表
02
主
体
结
构
分
部
工
程
020101
模板安装
02010101～13
1～13层模板安装工程检验批质量验收记录表(Ⅰ）
020101
模板拆除
02010101~13
1～13层模板拆除工程检验批质量验收记录表（Ⅲ）
020102
钢筋加工、安装
02010201~13
1～13层钢筋加工工程检验批质量验收记录表(Ⅰ)
02010201～13
1～13层钢筋安装工程检验批质量验收记录表（Ⅱ）
020103
混凝土施工
02010301～13
1~13层混凝土施工检验批质量验收记录表（Ⅱ）
02010301~13
1～13层现浇结构外观及尺寸检验批质量验收记录表（Ⅱ)
020304
填充墙砌体
02030401～17
1～13层填充墙砌体工程检验批质量验收记录表
分部工程
分　项
工　程
检　验　批　验　收
编　号
检　验　批　名　称
03
建
筑
装
饰
装
修
分
部
工
程
030201
一般抹灰工程
02020101~13
1～13层室外一般抹灰工程检验批质量验收记录表
02020111〜27
1～13层室内一般抹灰工程检验批质量验收记录表
02020121〜37
1～13层天棚一般抹灰工程检验批质量验收记录表
030102
水泥混凝土面层
03010201～13
1~13层水泥混凝土面层工程检验批质量验收记录表
03011801
水泥砂浆面层
03011801~13
1～13层水泥砂浆面层工程检验批质量验收记录表
03011811
楼梯水泥砂浆面层工程检验批质量验收记录表
030801
水性涂料（室外）
03080101
南立面外墙水性涂料涂饰工程检验批质量验收记录表
03080102
东立面外墙水性涂料涂饰工程检验批质量验收记录表
03080103
西立面外墙水性涂料涂饰工程检验批质量验收记录表
03080104
北立面外墙水性涂料涂饰工程检验批质量验收记录表
030302
金属门窗安装
03030201～13
1～13层金属门窗安装工程检验批质量验收记录表（Ⅲ）
030303
塑料门窗安装
030300301～13
1～13层塑料门窗安装工程检验批质量验收记录表
030305
门窗玻璃安装
03030501～13
1~13层门窗玻璃安装工程检验批质量验收记录表
030601
饰面板安装
03060101
外墙南立面饰面板安装工程检验批质量验收记录表
03060102
外墙东立面饰面板安装工程检验批质量验收记录表
03060103
外墙北立面饰面板安装工程检验批质量验收记录表
030601
