天 津 理 工 大 学
自动化学院专业实习报告
题目：继电器—接触器+PLC模块
学生姓名　 刘杰 　　 学号 ２００９１２６０
届 2013 班级 电五
指导教师 杨顺峰 专业 电气工程及其自动化
实习报告4:继电器-接触器+PLC模块
一、实习目的与意义
随着科学技术的发展,可编程控制器从无到有,在工业控制中的应用越来越广泛，实现了工业控制领域接线逻辑到存储逻辑的飞跃；控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键；其功能从弱到强，实现了逻辑控制到数字控制的进步;其应用领域从小到大，实现了单体设备简单控制到胜任运动控制、过程控制、及集散控制等各种任务的跨越。今天的可编程控制器正在成为工业控制领域的主流控制设备，在世界各地发挥着越来越大的作用.
由可编程控制器控制的切片机在工业中也应用极广,切片机可以把大小,形状各异的同一物品切成厚度一定的成品。
切片机是把物块切成一片片一定厚度的物块片，其工作原理如下图所示。泡沫块置于台面上，切割开始时,使台面后移到限位,接着刀架下降一定位移量并锁住,然后台面带动泡沫快一起前移至限位,旋转的刀片随之切割出一片一定厚度的海绵，台面再后移至限位，不断重复上述过程，所有动作全手动实行。本次实习着重练习了接触器与三相异步电机的主电路硬接线和PLC的连接及PLC软件的编程。
图1
二、实习仪器与设备
名称
型号
数量
熔断器
RL1—15
3
交流接触器
CJX2—09
4
热过载继电器
JR36—20
2
三相异步交流电动机
AO27114T
2
转换开关
HZ10-10P
1
S7—200 PLC
CPU214
1
接线端子
/
2
导线
/
若干

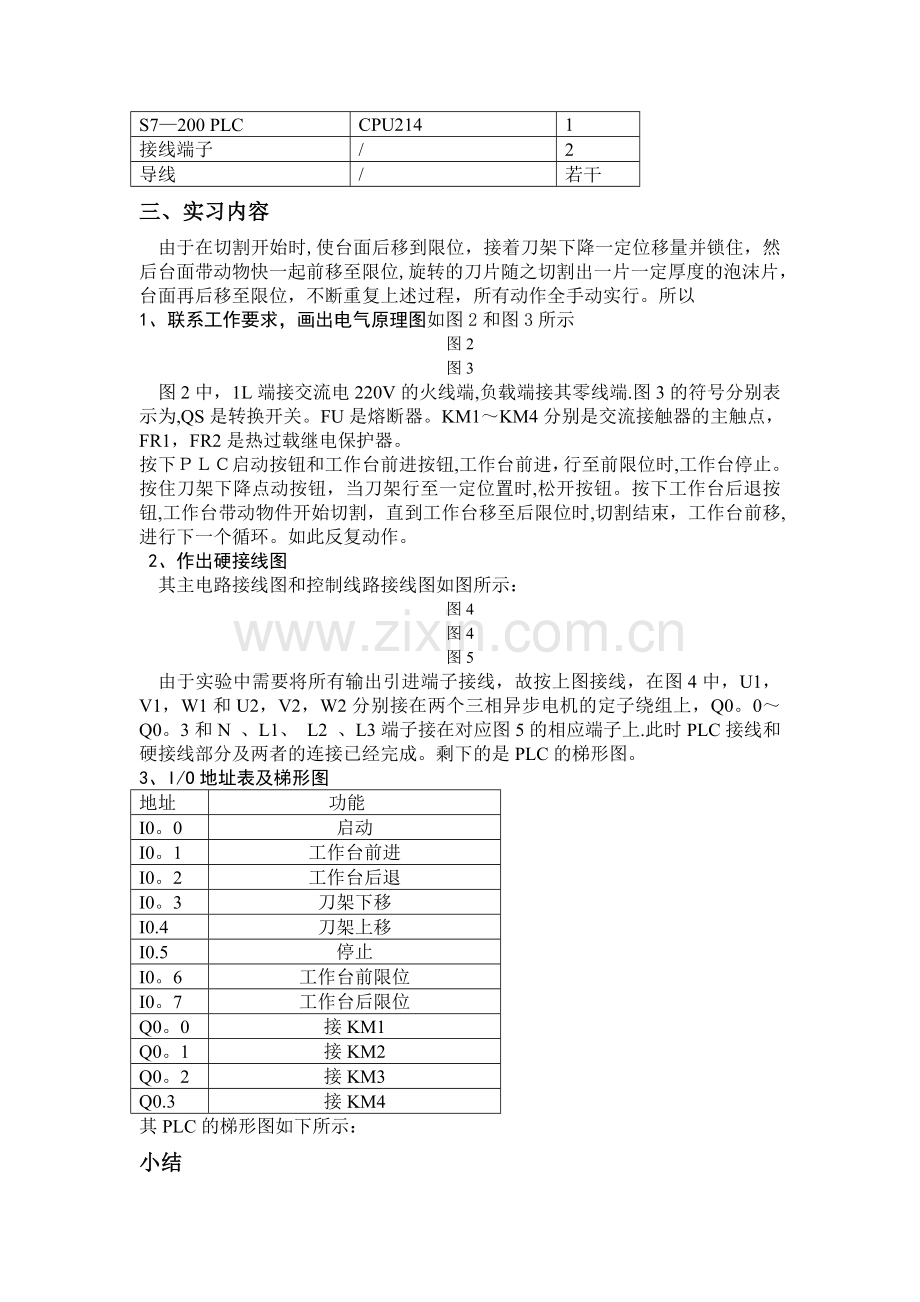

三、实习内容
由于在切割开始时,使台面后移到限位，接着刀架下降一定位移量并锁住，然后台面带动物快一起前移至限位,旋转的刀片随之切割出一片一定厚度的泡沫片，台面再后移至限位，不断重复上述过程，所有动作全手动实行。所以
1、联系工作要求，画出电气原理图如图2和图3所示
图2
图3
图2中，1L端接交流电220V的火线端,负载端接其零线端.图3的符号分别表示为,QS是转换开关。FU是熔断器。KM1～KM4分别是交流接触器的主触点，FR1，FR2是热过载继电保护器。
按下ＰＬＣ启动按钮和工作台前进按钮,工作台前进，行至前限位时,工作台停止。按住刀架下降点动按钮，当刀架行至一定位置时,松开按钮。按下工作台后退按钮,工作台带动物件开始切割，直到工作台移至后限位时,切割结束，工作台前移,进行下一个循环。如此反复动作。
2、作出硬接线图
其主电路接线图和控制线路接线图如图所示：
图4
图4
图5
由于实验中需要将所有输出引进端子接线，故按上图接线，在图4中，U1，V1，W1和U2，V2，W2分别接在两个三相异步电机的定子绕组上，Q0。0～Q0。3和N 、L1、 L2 、L3端子接在对应图5的相应端子上.此时PLC接线和硬接线部分及两者的连接已经完成。剩下的是PLC的梯形图。
3、I/O地址表及梯形图
地址
功能
I0。0
启动
I0。1
工作台前进
I0。2
工作台后退
I0。3
刀架下移
I0.4
刀架上移
I0.5
停止
I0。6
工作台前限位
I0。7
工作台后限位
Q0。0
接KM1
Q0。1
接KM2
Q0。2
接KM3
Q0.3
接KM4
其PLC的梯形图如下所示：
小结
专业实习是学生对所学知识理论知识的检验与总结，能够培养和提高设计者独立分析问题和解决问题的能力。在本模块实习过程中,对接触器—继电器的硬接线和一些电气控制的行业规范有了进一步的了解，同时也增加了低压电器、电力拖动等多方面的知识，从整体和细节上看出问题和解决问题.每一项工作的完成都是点滴的结合。
