电梯钢结构玻璃幕墙工程施工方案.doc

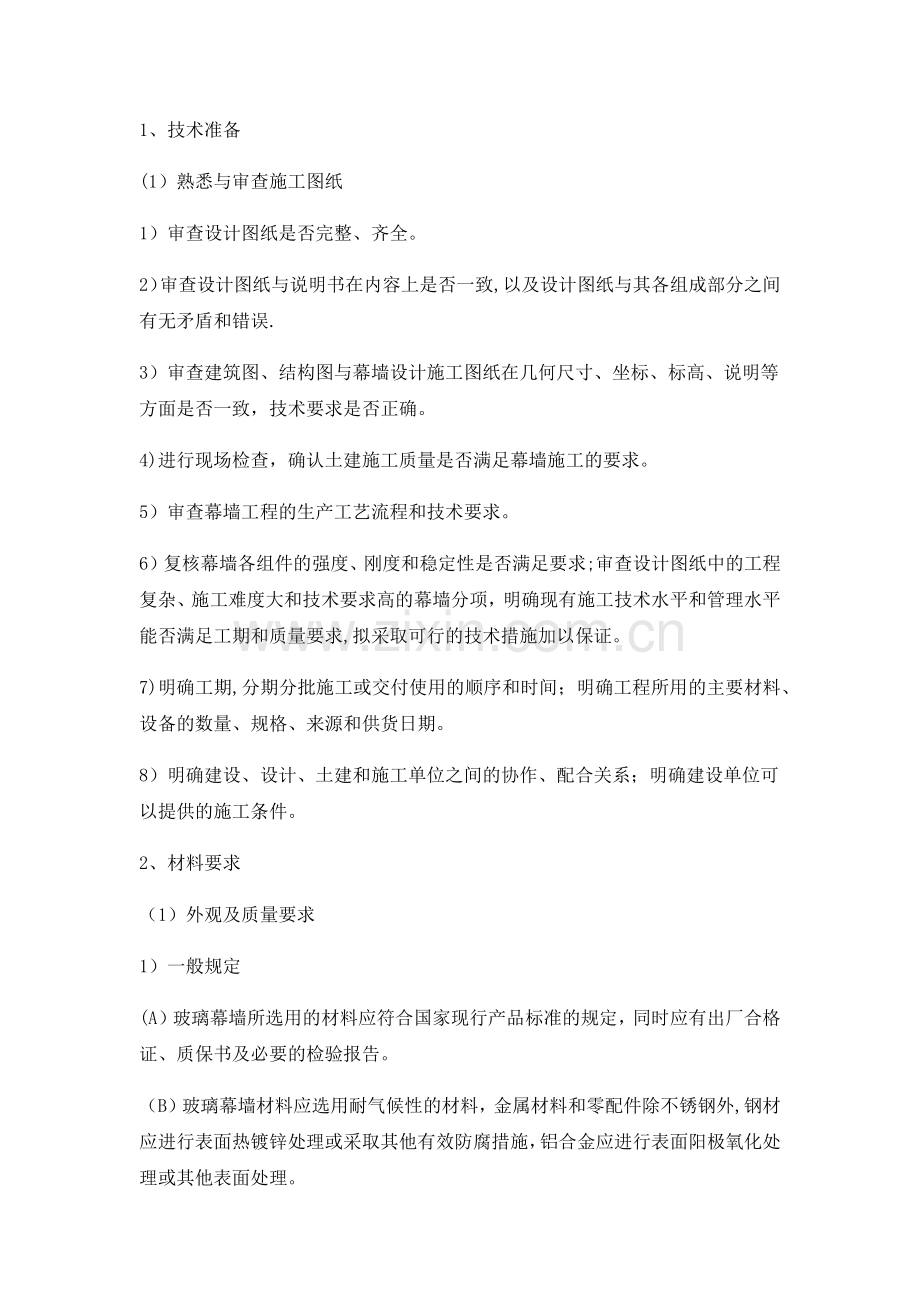

第八节 电梯钢结构玻璃幕墙工程施工方案一、编制参考标准、规范及相关资料：玻璃幕墙工程技术规范(JGJl0296)；点支式玻璃幕墙工程技术规程（CECS127:2001)；建筑幕墙（JG3035）；玻璃幕墙工程技术规范应用手册；建筑幕墙工程手册；幕墙工程施工手册.二、基本规定（1）玻璃幕墙工程必须由具有资质的单位进行二次设计，并出具完整的施工设计文件。(2）玻璃幕墙工程设计不得影响建筑物的结构安全和主要使用功能。当涉及主体结构改动或增加荷载时，必须由原设计结构单位或具备相应资质的设计单位查有关原始资料，对既有建筑结构的安全性进行检验、确认。(3）玻璃幕墙工程所使用的结构粘结材料是硅酮结构密封胶，其性能必须符合建筑硅酮结构密封胶（GBl6776）的规定.硅酮结构密封胶必须在有效期内使用。（4)玻璃幕墙的框架与主体结构预埋件的连接，立柱与横梁的连接及幕墙板的安装必须符合设计要求，安装必须牢固。（5)玻璃幕墙工程应由施工单位编制单项施工组织设计。（6)施工单位应遵守有关环境保护的法律、法规，并应采取有效措施控制施工现场的各种粉尘、废气、废气物、噪声、震动等对周围环境造成的污染和危害。（7)玻璃幕墙工程必须有隐蔽验收记录.三、施工准备1、技术准备(1）熟悉与审查施工图纸1）审查设计图纸是否完整、齐全。2）审查设计图纸与说明书在内容上是否一致,以及设计图纸与其各组成部分之间有无矛盾和错误.3）审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。4)进行现场检查，确认土建施工质量是否满足幕墙施工的要求。5）审查幕墙工程的生产工艺流程和技术要求。6）复核幕墙各组件的强度、刚度和稳定性是否满足要求;审查设计图纸中的工程复杂、施工难度大和技术要求高的幕墙分项，明确现有施工技术水平和管理水平能否满足工期和质量要求,拟采取可行的技术措施加以保证。7)明确工期,分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。8）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。2、材料要求（1）外观及质量要求1）一般规定(A）玻璃幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。（B）玻璃幕墙材料应选用耐气候性的材料，金属材料和零配件除不锈钢外,钢材应进行表面热镀锌处理或采取其他有效防腐措施，铝合金应进行表面阳极氧化处理或其他表面处理。(C）玻璃幕墙的材料应采用不燃烧性材料或难燃烧性材料。（E）硅酮结构密封胶、硅酮耐侯密封胶必须有与所接触材料的相容性试验报告。橡胶条应由成分分析报告和保质年限证书。（G)幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准玻璃幕墙工程技术规范（JGJl02-96）的有关规定。2）铝合金及铝材材料(A）玻璃幕墙采用的铝合金型材应符合现行国家标准铝合金建筑型材（GBF5237）中规定的高精级和铝及铝合金阳极氧化阳极氧化膜的总规范（GB8013）的规定；铝合金的表面处理层厚度和材质应符合现行国家标准铝合金建筑型材(GBT5237252375）的有关规定.（B）与玻璃幕墙配套用铝合金门窗应符合铝合金门窗现行国家标准的规定。3）玻璃（A）玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定（如钢化玻璃应符合钢化玻璃GB9963 的规定）。(B）当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。用于热反射镀膜玻璃的浮法玻璃的外观质量和技术指标,应符合现行国家标准浮法玻璃GBll614 中的优等品或一等品规定。（C）热反射镀膜玻璃的外观质量应符合下列要求:热反射镀膜玻璃尺寸的允许偏差应符合表10。1。4.21 的规定.热反射镀膜玻璃尺寸的允许偏差（mm）表10.1.4。2-1 热反射镀膜玻璃的光学性能应符合设计要求。热反射镀膜玻璃的外观质量应符合表101422 的规定。 （D）玻璃幕墙采用中空玻璃时，除应符合现行国家标准中空玻璃GBll944 的有关规定外，尚应符合下列要求：玻璃幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻离的密封胶应采用聚硫密封胶和丁基密封腻子；半隐框和隐框幕墙的中空玻璃的密封胶应采用硅酮结构密封胶和丁基密封腻子。玻璃幕墙中空玻璃的干燥剂宜采用专用设备装填.（E）玻璃幕墙采用夹层玻璃时，应采用聚乙烯醇缩丁醛PVB)胶片干法加工合成的夹层玻璃。(F）所有幕墙玻璃应进行边缘处理.4）钢材(A）玻璃幕墙采用的不锈钢宜采用奥氏体不锈钢，不锈钢的技术要求应符合下列现行国家标准的规定：不锈钢冷轧钢板（GBT3280）；不锈钢棒（GB，T1220）；不锈钢冷加工钢棒（GBT4226）；不锈钢和耐热钢冷轧带钢（GBT4239);不锈钢热轧钢板（GBT4237）；冷顶锻用不锈钢丝（GBT4232）；形状和位置公差未注公差值（GBT3280）；(B）玻璃幕墙采用碳素结构钢和低合金结构钢的技术要求应符合下列现行国家标准的规定：碳素结构钢(GBT700）；优质碳素结构钢（GBT699)；合金结构钢（GBT3077）；低合金高强度结构钢（GBT1591);碳素结构和低合金结构钢热轧薄钢板及钢带（GBT912）；碳素结构和低合金结构钢热轧厚钢板及钢带（GBT3274）；结构用冷弯空心型钢尺寸、外型、重量及允许偏差（GBT6728）；冷拔无缝异型钢管（GBT3094）；高耐候结构钢(GBT4171)；焊接结构用耐候钢（GBT4172）；（C)钢构件采用冷弯薄壁型钢时，除应符合现行国家标准冷弯薄壁型钢结构技术规范（GB500182002）的有关规定外，其壁厚不得小于35mm，承载力应进行验算，表面处理应符合现行国家标准钢结构工程施工质量验收规范（GB502052001）的有关规定。（D）玻璃幕墙采用的标准五金件应符合铝合金门窗标准件现行国家行业标准的规定。（E）玻璃幕墙采用的非标准五金件应符合设计要求，并应有出厂合格证。同时应符合现行国家标准紧固件机械性能不锈钢螺栓、螺钉和螺柱（GBT30986）和紧固件机械性能不锈钢螺帽（GBT309815)的规定。5）建筑密封材料(A）玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应为挤出成型，橡胶块应为压模成型。（B）密封胶条的技术要求应符合国家现行行业标准玻璃幕墙工程技术规范（JGJl0296）的规定。（C）玻璃幕墙采用的聚硫密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气性等特点。其性能应符合现行行业标准中空玻璃用弹性密封剂(JC486)的规定。（D）玻璃幕墙采用的氯丁密封胶性能应符合现行行业标准玻璃幕墙工程技术规范(JGJl0296）的规定.（E）结构硅酮密封胶应采用高模数中性胶;硅酮结构密封胶分单组份和双组份,其性能应符合现行国家标准建筑用硅酮结构密封胶（GBl6776）的规定。（F）硅酮结构密封胶和硅酮耐候密封胶应有保质年限的保证书,并在有效期内使用。过期的密封胶不得使用。6）硅酮密封胶接触时必须相容,低发泡间隔双面胶带(A）根据玻璃幕墙的风荷载、高度和玻璃的大小，可选用低发泡间隔双面胶带。（B)当玻璃幕墙风荷载大于1.8Nm2 时，宜选用中等硬度聚胺基甲酸乙醇低发泡间隔双面胶带。（C)当幕墙风荷载小于或等于18Nm2 时,宜选用聚乙烯发泡间隔双面胶带。7)其他材料（A）玻璃幕墙可采用聚乙烯发泡材料作填充材料，应小于0037gcm3。（B）聚乙烯发泡填充材料的性能应符合现行行业标准玻幕墙工程技术规范(JGJl02-96）的规定.（C）玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄包装的复合材料，作为防水和防潮材料.（D)在不同金属材料之间，除不锈钢外应加设耐热的硬质机材料垫片。玻璃幕墙立柱与横梁之间的连接处，宜加设橡胶或留出lmm 孔隙。（2)主要材料主要性能试验方法：1）不锈钢和钢材主要性能试验方法应符合下列现行国家标的规定：金属弯曲试验方法（GBT232）；金属拉伸试验方法(GBT228）2）密封胶条主要性能试验方法应符合下列现行国家标准的规定:硫化橡胶或热塑橡胶撕裂强度的测定(GBT529）；硫化橡胶邵尔A 硬度试验方法(GBT531）；硫化橡胶密度的测定（GBT533)；3、主要机具设备双头切割机、单头切割机、冲床、铣床、钻床、锣榫机、组机、打胶机、玻璃磨边机、空压机、吊篮、卷扬机、电焊机、准仪、经纬仪、胶枪、玻璃吸盘等。4、作业条件（1）钢主体结构完工，并达到施工验收规范的要求,现场清理干净,幕墙安装应在二次装修之前进行。（2）可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行。(3）应有土建移交的控制线和基准线.(4）幕墙与主体结构连接的预埋件,应在主体结构施工时按设计要求埋设。（5）吊篮等垂直运输设备安设就位。（6)脚手架等操作平台搭设就位。（7)幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求.（8）施工前应编制施工组织设计。四、材料和质量要求1、材料的关键要求（1）玻璃幕墙工程中使用的材料必须具备相应的出厂合格证、质保书和检验报告。（2)玻璃幕墙工程中使用的铝合金型材，其壁厚、膜厚、硬度和表面质量必须达到设计及规范要求。(3）玻璃幕墙工程中使用的钢材,其壁厚、长度、表面涂层厚度和表面质量必须达到设计及规范要求。（4）玻璃幕墙工程中使用的玻璃，其品种型号、厚度、外观质量、边缘处理必须达到设计及规范要求。（5）玻璃幕墙工程中使用的硅酮结构密封胶、硅酮耐候密封胶及密封材料,其相容性、粘结拉伸性能、固化程度必须达到设计及规范要求。2、技术关键要求（1）安装前对构件加工精度进行检验，检验合格后方可进行上墙安装;（2）安装前作好施工准备工作，保证安装工作顺利进行；(3)预埋件安装必须符合设计要求，安装牢固，严禁歪、斜、倾.安装位置偏差控制在允许范围以内；（4）严格控制放线精度;（5）幕墙立柱与横梁安装应严格控制水平、垂直度以及对角线长度，在安装过程中应反复检查，达到要求后方可进行玻璃的安装；（6）玻璃安装时，应拉线控制相邻玻璃面的水平度、垂直度及大面平整度;用木模板控制缝隙宽度，如有误差应均分在每一条缝隙中，防止误差积累；（7）进行密封工作前应对密封面进行清扫，并在胶缝两侧的玻璃上粘贴保护胶带，防止注胶时污染周围的玻璃面；注胶应均匀、密实、饱满，胶缝表面应光滑；同时应注意注胶方法，防止产生气泡，避免浪费；（8）清扫时应选用合适的清洗溶剂，清扫工具禁止使用金属物品，以防止擦伤玻璃或构件表面。3、质量关键要求施工过程中质量控制要点如下:(1）预埋件和锚固件：位置；施工精度;固定状态；有无变形、生锈；防锈涂料是否完好。（2）连接件：安装部位；加工精度；固定状态；防锈处理；垫片是否安放完毕。（3）构件安装:安装部位；加工精度，安装后横平竖直、大面平整；螺栓、铆钉安装固定；外观：色调、色差、污染、划痕;功能：雨水泄水通路、密封状态；防锈处理。（4）五金件安装:安装部位;加工精度；固定状态；外观。（5）密封胶嵌缝：注胶有无遗漏；施工状态；胶缝品质、形状、气泡；外观、色泽；周边污染.（6)安装前幕墙应进行气密性、水密性及风压性能试验,并达到设计及规范要求。（7）清洁:清洗溶剂是否符合要求；有无遗漏未清洗的部分；有无残留物。4、职业健康安全关键要求(1）施工过程中应做好安全技术交底，劳保工具应配备齐全(如手套、口罩、安全帽及安全带等）.（2）施工机具在使用前必须进行严格检验。（3）在高层建筑幕墙安装与上部结构施工交叉作业时，结构施工层下方须架设挑出3m以上的防护装置.建筑在地面上3m 左右，应搭设挑出6m 的水平安全网.（4)应注意防止密封材料在使用时产生溶剂中毒。5、环境关键要求（1）组合构件装配一般在生产车间进行，以避免受到天气及工地灰尘等的影响。（2）在现场进行装配时，应避免在大风、高温、高湿的天气下以及灰尘较多的区域里进行.（3）材料及构件的堆放及保管场所应根据保管办法选择合理的场地或仓库。（4）幕墙的注胶密封作业必须在合适的温度及湿度条件下进行。五、加工工艺1、构件的加工制作（1）铝型材加工精度要求1)截面尺寸精度；（A)截面尺寸允许偏差应符合规范要求。（B）截料端头不应有明显加工变形，毛刺不大于02mm。（C)孔位允许偏差05mm，孔距允许偏差05mm，累计偏差不大于10mm。 （D）铆钉用通孔应符合GBl521 的规定。(E)沉头螺钉用沉孔应符合GBl522 的规定。(F)圆柱头、螺栓用沉孔应符合GBl523 的规定。（G）螺丝孔的加工应符合设计要求。2）铝型材槽、豁、榫加工时的允许偏差应符合规范要求；3）幕墙构件装配时的允许偏差应符合规范要求; 4)铝型材装配应牢固，各连接间隙要进行可靠的密封处理。连接采用的自攻螺丝应采用不锈钢制造.螺丝不宜尖部突出框槽内，以防局部挤压玻璃而使玻璃破裂。(2)钢构件加工1）钢构件加工及表面防锈处理应符合现行国家标准钢结构工程施工质量验收规范（GB50205-2001）的有关规定。2）钢构件焊接、螺栓连接应符合国家现行标准钢结构设计规范(GBJ1788）及建筑钢结构焊接规程（JGJ81-2002）的有关规定。2、玻璃的加工（1）一般要求钢化、半钢化玻璃不允许在现场切割，而应按设计尺寸在工厂进行.钢化、半钢化的热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。（2）玻璃切割后，切断面边缘不应有明显的缺陷,玻璃均应进行边缘处理（倒棱、倒角、磨边),以防止应力集中而发生破裂。（3）玻璃开孔，为防止玻璃碎裂，在玻璃上钻孔时，其尺寸应符合下列要求。1）圆孔直径不小于板厚，不小于5mm;孔边至板边距离不小于圆孔直径,也不小于30mm。2）方孔孔宽不小于25mm；孑L 边至板边距离不小于孔宽和板厚之和；角部倒圆半径不小于2。5mm。（4）边缘切口,边缘加工切口，其尺寸应符合下列要求：1）角部切口边长不大于玻璃短边长度的四分之一；角部倒圆半径不小于2.5mm。2）边缘切口深度不大于板短边长度的八分之一;切口宽度不大于2 倍切口深度，切口边到板边距离不小于10 倍板厚；角部倒圆半径不小于2。5mm。(5)边缘处理经过切割的玻璃边缘会留下无数细小的伤痕和微裂缝,如不处理,会因为外力和温度变化而开裂,使玻璃破坏.因此切割后的玻璃要进行粗磨、细磨和精磨等不同程度的边缘处理。3、注胶（隐框、半隐框）（1）基本要求1）应设置专门的注胶间，要求清洁、无尘、无火种、通风良好，并备置必要的设备,使室内温度应控制在1527之间（中性双组分结构硅酮密封胶施工温度宜控制在1527之间，中性单组分结构硅酮密封胶施工温度可控制在548之间）相对湿度控制在3575之间。注胶操作者和须接受专门的注胶培训,并经实际操作考核合格，方可持证上岗操作。严禁使用过期的结构硅酮密封胶；未做相容性试验者，严禁使用，且全部检验参数合格的结构硅酮密封胶方可使用。 2）相容性试验和粘结力试验都事先进行。3）严格按标准、规范、设计图纸及工艺规程的要求，采用清洁剂、清洁用布、保护带等辅助材料.(2）注胶处基材的清洁1）清洁是保证隐框幕墙玻璃与铝型材粘结力的关键工序，也是隐框玻璃幕墙安全性、可靠性的主要技术指标之一；所有与注胶处有关的施工表面都必须清洗，保持清洁、无灰、无污、无油、干燥.2）注胶处基材的清洁,对于非油性污染物，通常采用异丙醇溶剂（50%异丙醇:水二1：1）；对于污染物,通常采用二甲苯溶剂。清洁布应采用干净、柔软、不脱毛的白色或原色棉布。清洁时,必须将清洁剂倒在清洁布上，不得将布蘸人盛放清洁剂的容器中，以免造成整个溶剂的污染。3）清洁时，采用“两次擦”工艺进行清洁。即用带溶剂的布顺一方向擦拭后,用另一块干净的布在溶剂挥发前擦去未挥发的溶剂、松散物、尘埃、油渍和其他赃物，第二块布脏后应立即更换。4）清洁后,已清洁的部分决不允许再与手或其他污染源接触，否则要重新清洁，特别是在搬运、移动和粘贴双面胶条时一定注意。同时，清洁后的基材要求必须在15-30min内进行注胶，否则要进行第二次清洁。（3)双面胶条的粘贴1）双面胶条的粘贴环境应保持清洁、无灰、无污,粘贴前应核对双面胶条的规格、厚度，双面胶条厚度一般要比注胶胶缝厚度大于lmm，这是因为玻璃放上后，双面胶条要被压缩10。2）按设计图纸确认铝框尺寸形状后，按图纸要求在铝框上正确位置粘贴双面胶条,粘贴时，铝框的位置最好用专用的夹具固定。3）粘贴双面胶条时，应使胶条保持直线，用力按下胶条紧贴铝框，但手不可触及铝型材的粘胶面,在放上玻璃之前，不要撕掉胶条的隔离纸,以防止胶条的另一粘胶面被污染.4）按设计图纸确认铝框的尺寸形状与玻璃的尺寸无误后,将玻璃放到胶条上一次成功定位,不得来回移动玻璃,否则玻璃上的不干胶沾在玻璃上,将难以保证注胶后结构硅酮密封胶粘结牢固性，如果万一不干胶粘到已清洁的玻璃面上，应重新清洁。5）玻璃与铝框的定位误差应小于1.0mm,安装玻璃时，注意玻璃镀膜面的位置是否按设计要求正确放置.6)玻璃固定好后，及时将玻璃铝框组件移至注胶间，并对其形状尺寸进行最后校正,摆放时应保证玻璃面的平整，不得有玻璃弯曲现象。（4）混胶与检验1）常用硅酮结构密封胶有单组分和双组分两种类型。单组分在出厂时已配制完毕，灌装在塑料筒内,可直接使用，但由于从出厂到使用中间环节多，有效期相对较短，局限性较大，一般最常用的是双组分,双组分由基剂和固化剂组成,分装在铁桶中，使用时再混合。2）双组分结构胶在玻璃幕墙制作工厂注胶间进行混胶，固化剂和基剂的比例必须按有关规定,并注意是体积比还是质量比。3）双组分硅酮密封胶应采用专用的双组分打胶机进行混胶,混胶时,应先按打胶机的说明清洗打胶机,调整好注胶嘴，然后按规定的混合比装上双组分密封胶进行充分地混合。4）为控制好密封胶的混合情况，在每次混胶过程中应留出蝴蝶试样和胶杯拉断试样，及时检查密封胶的混合情况，并做好当班记录.5)蝴蝶试验是混合好的胶挤在一张白纸上，胶堆直径约20mm，厚约15mm,将纸折叠,折叠线通过胶堆中心，然后挤压胶堆至34m 厚，摊开白纸，可见堆成8 字形蝴蝶状。如果打开白纸后发现有白色斑点、白色条纹，则说明结构胶还没有充分混合，不能注胶,一直到颜色均匀、充分混合才能注胶，在混胶全过程中都要将蝴蝶试样编号记录。6)胶杯试样是用来检查双组分密封胶基剂与固化剂的混合比的。在一小杯中装入34深度混合后的胶，插入一根小棒或一根小压舌板，每5min 抽一次棒，记录每一次抽棒时间,一直到胶被扯断为止，此时间为扯断时间；正常的扯断时间为2045min,混胶中应调整基剂和固化剂的比例，使扯断时间在上述范围内。（5）注胶1）注胶前应认真检查、核对密封胶是否过期，所用密封胶牌号是否与设计图纸相符，玻璃、铝框是否与设计图纸一致,铝框、玻璃、双面粘胶条等是否通过相容性试验，注胶施工环境是否符合规定。2）隐框玻璃幕墙的结构胶必须用机械注胶,注胶要按顺序进行，以排走注胶空隙内的空气；注胶枪枪嘴应插入适当深度,使密封胶连续、均匀、饱满地注入到注胶空隙内，不允许出现气泡；在接合处应调整压力保证该处有足够的密封胶。3）在注胶过程中要注意密封胶的颜色变化，以判断密封胶的混合比的变化，一旦密封胶的混合比发生变化,应立即停机检修，并应将变化部位的胶体割去，补上合格的密封胶。4)注胶后要用刮刀压平、刮去多余的密封胶，并修整其外露表面,使表面平整、光滑，缝内无气泡，压平和修整的工作必须在所允许的施工时间内进行，一般在1020min以内。5）对注胶和刮胶过程中可能导致铝框、玻璃污染的部位，应贴纸基粘胶带进行保护；刮胶完后应立即将纸基粘胶带除去。6）对于需要补填密封胶的部位，应清洁干净并在允许的时间内及时填补，填补后仍要刮平、修整。7）进行注胶时应及时做好注胶记录，记录应包括如下内容：注胶日期结构胶的型号、大小桶的批号、桶号双面胶带的规格清洗剂规格、产地、领用时间注胶班组负责人、注胶人、清洗人姓名工程名称、组件图号、规格、数量(6）静置与养护1）注完胶的玻璃组件应及时静置,静置养护场地要求：温度为1030，相对湿度为6575、无油污、无大量灰尘，否则会影响其固化效果。2)双组分结构胶静置35d 后,单组分结构胶静置7d 后才能运输，所以要准备足够面积的静置场地.3）玻璃组件的静置可采用架子或地面叠放，当大批量制作时以叠放为多，叠放时应符合下列要求：玻璃面积2m2 每垛堆放不得超过8 块；玻璃面积2m2 每垛堆放不得超过6 块.如为中空玻璃则数量减半，特殊情况需另行处理。4）叠放时每块之间需均匀放置四个等边立方体垫块,垫块可采用泡沫塑料或其他弹性材料,其尺寸偏差不得大于0。5mm 以免使玻璃不平而压碎。5）未完全固化的玻璃组件不能搬运，以免粘结力下降；完全固化后,玻璃组件可装箱运至安装现场，但还需要在安装现场放置10d 左右，使总的养护期达到1421d，达到结构密封胶的粘结强度后方可安装上墙。六、安装操作工艺1、安装施工准备1)编制材料、制品、机具的详细进场计划；2）落实各项需用计划3）编制施工进度计划;4）做好技术交底工作;5）搬运、吊装构件时不得碰撞、损坏和污染构件；6）构建储存时应按照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施;7）构建安装前应检查制造合格证，不合格的构件不得安装。2、预埋件安装1）按照土建进度,从下向上逐层安装预埋件；2）按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位3)检查定位无误后，按图纸要求埋设铁件;4）安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直,防止出现歪、斜、倾等。5）检查预埋件是否牢固、位置是否准确.预埋件的位置误差应按设计要求进行复查.当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件的位置与设计位置偏差不应大于20mm.3、施工测量放线1）复查由土建方移交的基准线.2）放标准线：在每一层将室内标高线移至外墙施工面，并进行检查;在放线前,应首先对建筑物外形尺寸进行偏差测量,根据测量结果，确定基准线。3）以标准线为基准，按照图纸将分格线放在墙上并做好标记.4）分格线放完后应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。5）最后,用0。51.0mm 的钢丝在单幅幕墙的垂直、水平方向各拉两根，作为安装的控制线,水平钢丝应每层拉一根（宽度过宽，应每间隔,20m 设1 支点，以防钢丝下垂），垂直钢丝应间隔20m 拉一根.6)注意事项：放线时，应结合土建的结构偏差，将偏差分解，应防止误差积累；放线时，应考虑好与其他装饰面的接口;拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；应严格按照图纸放线；控制重点为：基准线。4、隐框、半隐框及明框玻璃幕墙安装工艺1)过渡件的焊接：（A）经检查，埋件安装合格后，可进行过渡件的焊接施工：（B)焊接时,过渡件的位置一定要与墨线对准；（C)应先将同水平位置两侧的过渡件点焊，并进行检查；(D)再将中间的各个过渡件点焊上,检查合格后，进行满焊或段焊;（E）控制重点：水平位置及垂直度;（F)焊接作业注意事项:用规定的焊接设备、材料，操作人员必须持焊工证上岗；焊接现场的安全、防火工作；严格按照设计要求进行焊接,要求焊缝均匀，无假焊、虚焊、夹渣；防锈处理要及时，彻底.2）玻璃幕墙铝龙骨安装:(A）将加工完成的立柱按编号分层次搬运到各部位，临时堆放。堆放时应用木块垫好，防止碰伤表面；（B）将立柱从上至下或从下至上逐层上墙，安装就位；（C)根据水平钢丝，将每根立柱的水平标高位置调整好，稍紧连接件螺栓；(D）再调整进出、左右位置，检查是否符合设计分格尺寸及进出位置，如有偏差应及时调整,不能让偏差集中在某一个点上。经检查合格后，拧紧螺帽；（E)当调整完毕,整体检查合格后，将连接铁件与过渡件、螺帽与垫片间均采用段焊、点焊焊接，及时消除焊渣，做好防锈处理；（F）安装横龙骨时水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，连接不能有松动，横梁和立柱之间垫片或间隙符合设计要求；（G)注意事项：立柱与连接铁件之间要垫胶垫；因立柱料比较重，应轻拿轻放，防止碰撞、划伤；挂料时，应将螺帽拧紧,以防脱落而掉下去；调整完以后，要将避雷铜导线接好。3）防火材料安装：（A)龙骨安装完毕，可进行防火材料的安装；(B）安装时应按图纸要求，先将防火镀锌钢板固定(用螺丝或射钉），要求牢固可靠，并注意板的接口；(C)然后铺防火棉,安装时注意防火棉的厚度和均匀度,保证与龙骨料接口处的饱满，且不能挤压，以免影响面材；（D)最后进行顶部封口处理即安装封口板；（E）安装过程中要注意对玻璃、铝板、铝材等成品的保护，以及内装饰的保护。4）玻璃安装（A）安装前应将铁件或钢架、立柱、避雷、保温、防锈全部检查一遍,合格后再将相应规格的面材搬人就位，然后自上而下进行安装；(B）安装过程中用拉线控制相邻玻璃面的平整度和板缝的水平、垂直度，用木板模块控制缝的宽度；（C）安装时，应先就位，临时固定,然后拉线调整；（D）安装过程中,如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材上.5、点支承式玻璃幕墙的安装1）钢结构的安装（A）安装前，应根据甲方提供的基础验收资料复核各项数据，并标注在检测资料上。预埋件、支座面和地脚螺栓的位置、标高的尺寸偏差应符合相关的技术规定及验收规范，钢柱脚下的支撑预埋件应符合设计要求，需填垫钢板时，每叠不得多于三块。（B）钢结构的复核定位应使用轴线控制控制点和测量的标高基准点，保证幕墙主要竖向构件及主要横向构件的尺寸允许偏差符合有关规范及行业标准。（C）构件安装时,对容易变形的构件应作强度和稳定性验算，必要时采取加固措施,安装后，构件应具有足够的强度和刚度。（D）确定几何位置的主要构件，如柱、桁架等应吊装在设计位置上，在松开吊挂设备后应做初步校正，构件的连接接头必须经过检查合格后,，方可紧固和焊接。（E)对焊缝要进行打磨，消除棱角和夹角，达到光滑过渡。钢结构表面应根据设计要求喷涂防锈、防火漆,或加以其他表面处理。（F）对于拉杆及拉索结构体系，应保证支撑杆位置的准确,一般允许偏差在lmm，紧固拉杆(索)或调整尺寸偏差时，宜采用先左后右,由上至下的顺序，逐步固定支撑杆位置，以单元控制的方法调整校核，消除尺寸偏差，避免误差积累.(G）支承钢爪安装：支承钢爪安装时，要保证安装位置公差在1mm 内，支承钢爪在玻璃重量作用下，支承钢系统会有位移，可用以下两种方法进行调整.如果位移量较小，可以通过驳接件自行适应，则要考虑支撑杆有-个适当的位移能力；如果位移量大，可在结构上加上等同于玻璃重量的预加载荷，待钢结构位移后再逐渐安装玻璃。无论在安装时，还是在偶然事故时，都要防止在玻璃重量下，支承钢爪安装点发生过大位移，所以支承钢爪必须能通过高抗张力螺栓、销钉、楔销固定.支承钢爪的支承点宜设置球铰，支承点的连接方式不应阻碍面板的弯曲变形。2）拉索及支撑杆的安装(A)拉索和支撑杆的安装过程中要掌握好施工顺序,安装必须按“先上后下,先竖后横的原则进行安装。竖向拉索的安装：根据图纸给定的拉索长度尺寸加13mm 从顶部结构开始挂索呈自由状态,待全部竖向拉索安装结束后进行调整，调整顺序也是先上后下，按尺寸控制单元逐层将灾撑杆调整到位.横向拉索的安装：待竖向拉索安装调整到位后连接横向拉索，横向拉索在安装前应先按图纸给定的长度尺寸加长13mm 呈自由状态，先上后下空话子单元逐层安装,待全部安装结束后调整到位。（B）支撑杆的定位、调整:在支撑杆的安装过程中必须对杆件的安装定位几何尺寸进行校核，前后索长度尺寸严格按图纸尺寸调整，保证支撑连接杆与玻璃平面的垂直度。调整以按单元控制点为基准对每一个支撑杆的中心位置进行核准。确保每个支撑杆的前端与玻璃平面保持一致，整个平面度的误差应控制在5mm3M。在支撑杆调整时要采用“定位头”来保证支撑杆与玻璃的距离和中心定位的准确。(C)拉索的预应力设定与检测：用于固定支撑杆的横向和竖向拉索在安装和调整过程中必须提前设置合理的内应力值，才能保证在玻璃安装后受自重荷载的作用下结构变形在允许的范围内。竖向拉索内预拉值的设定主要考虑以下几个方面：一是玻璃与支承系统的自重；二是拉索螺纹和钢索转向的摩擦阻力；三是连接拉索、锁头、销头所允许承受拉力的范围;四是支承结构所允许承受的拉力范围。横向拉索预拉力值的设定主要考虑以下几个方面：一是校准竖向索偏拉所需的力；二是校准竖向桁架偏差所需的力；三是螺纹的摩擦力和钢索转向的摩擦力；四是拉索、锁头、耳板所允许承受的拉力；五是支承结构所允许承受的力。索的内力设置是采用扭力扳手通过螺纹产生力，用扭矩来控制拉杆内应力的大小.在安装调整拉索结束后用扭力扳手进行扭力设定和检测，通过对照扭力表的读数来校核扭矩值.(D）配重检测：由于幕墙玻璃的自重荷载和所受力的其他荷载都是通过支撑杆传递到支承结构上的，为确保结构安装后在玻璃安装时拉杆系统的变形在允许范围内，必须对支撑杆上进行配重检测。配重检测应按单元设置，配重的重量为玻璃在支撑杆上所产生的重力荷载乘系数112,配重后结构的变形应小于2mm。配重检测的记录.配重物的施加应逐级进行，每加一级要对支撑杆的变形量进行一次检测,一直到全部配重物施加在支撑杆上测量出其变形情况,并在配重物卸载后测量变形复位情况并详细记录。3）玻璃的安装（A）安装前应检查校对钢结构的垂直度、标高、横梁的高度和水平度等是否符合设计要求，特别要注意安装孔位的复查.（B）安装前必须用钢刷局部清洁钢槽表面及槽底泥土、灰尘等杂物,点支承玻璃底部U 型槽应装入氯丁橡胶垫块,对应于玻璃支承面宽度边缘左右14 处各放置垫块.(C)安装前，应清洁玻璃及吸盘上的灰尘，根据玻璃重量及吸盘规格确定吸盘个数。（D)安装前，应检查支承钢爪的安装位置是否准确，确保无误后，方可安装玻璃。(E）现场安装玻璃时，应先将支承头与玻璃在安装平台上装配好，然后再与支承钢爪进行安装。为确保支承处的气密性和水密性，必须使用扭矩扳手。应根据支承系统的具体规格尺寸来确定扭矩大小，按标准安装玻璃时，应始终将玻璃悬挂在上部的两个支承头上。（F)现场组装后，应调整上下左右的位置，保证玻璃水平偏差在允许范围内。（G）玻璃全部调整好后，应进行整体里面平整度的检查，确认无误后，才能进行打胶密封。6、密封1）密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；2)贴防护纸胶带：为防止密封材料使用时污染装饰面,同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直；3)注胶：注胶应均匀、密实、饱满，同时注意施胶方法，避免浪费;4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；5）清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面或铝板面；及时清理粘在施工表面上的胶痕。7、清扫(1）清扫时先用浸泡过中性溶剂（5水溶液)的湿纱布将污物等擦去，然后再用于纱布擦干净；（2）清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去；（3）禁止使用金属清扫工具，更不得使用粘有砂子、金属屑的工具;（4）禁止使用酸性或碱性洗剂8、竣工交付：1）先自检，然后上报甲方竣工资料;2)在甲方组织下，验收、竣工交付；3)办理相关竣工手续.以上工序完成后，此工序进入保修期，在保修期内，如有质量问题，则要满足用户要求，及时进行维修处理。七、玻璃幕墙安装施工注意事项1、玻璃幕墙分格轴线的测量应与主体结构的测量配合，其误差应及时调整，不得积累。2、应先将立柱与连接件连接，然后连接件再与主体预埋件连接,并进行调整和固定，立柱安装标高偏差不应大于3mm。轴线前后偏差不应大于2mm，左右偏差不应大于3mm。3、相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。4、可将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置加以连接,并应安装牢固，其接缝应严密。也可采用端部留出lmm 孔隙,注入密封胶。5、同一层横梁安装应由下向上进行。当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。6、有热工要求的幕墙，保温部分从内向外安装，当采用内衬板时，四周应套装弹性橡胶密封条,内衬板与构件接缝应严密；内衬板就位后，应进行密封处理。7、固定防火保温材料应锚钉牢固，防火保温层应平整，拼接处不应留缝隙.8、冷凝水排出管及附件应与水平构件预留孔连接严密,与内衬板出水孔连接处应设橡胶密封条。9、其他通气留槽孔及雨水排出口等应按设计施工,不得遗漏。10、玻璃幕墙立柱安装就位、调整后应及时紧固。玻璃幕墙安装的临时螺栓等在构成件安装就位、调整、紧固后应及时拆除。11、现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品.12、除不锈钢外,不同金属的接触面应采用垫片作隔离处理。13、玻璃安装前应将表面尘土和污物擦拭干净.热反射玻璃安装应将镀膜面朝向室内,非镀膜面朝向室外。14、玻璃与构件不准直接接触，玻璃四周与构件凹槽底应保持一定空隙，每块玻璃下部应设不少于二块弹性定位垫块；垫块的宽与槽口宽度相同，长度不应小于lOOmm;玻璃两边嵌入量及空隙应符合设计要求。15、玻璃四周橡胶条应按规定型号选用,镶嵌应平整，橡胶条长度成预定的设计角度，并用粘结剂粘牢固后嵌入槽内。16、玻璃幕墙四周与主体之间的间隙，应采用防火的保温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。八、质量标准1、材料检验（1）一般规定1）材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3且不少于5 件。2）玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关
