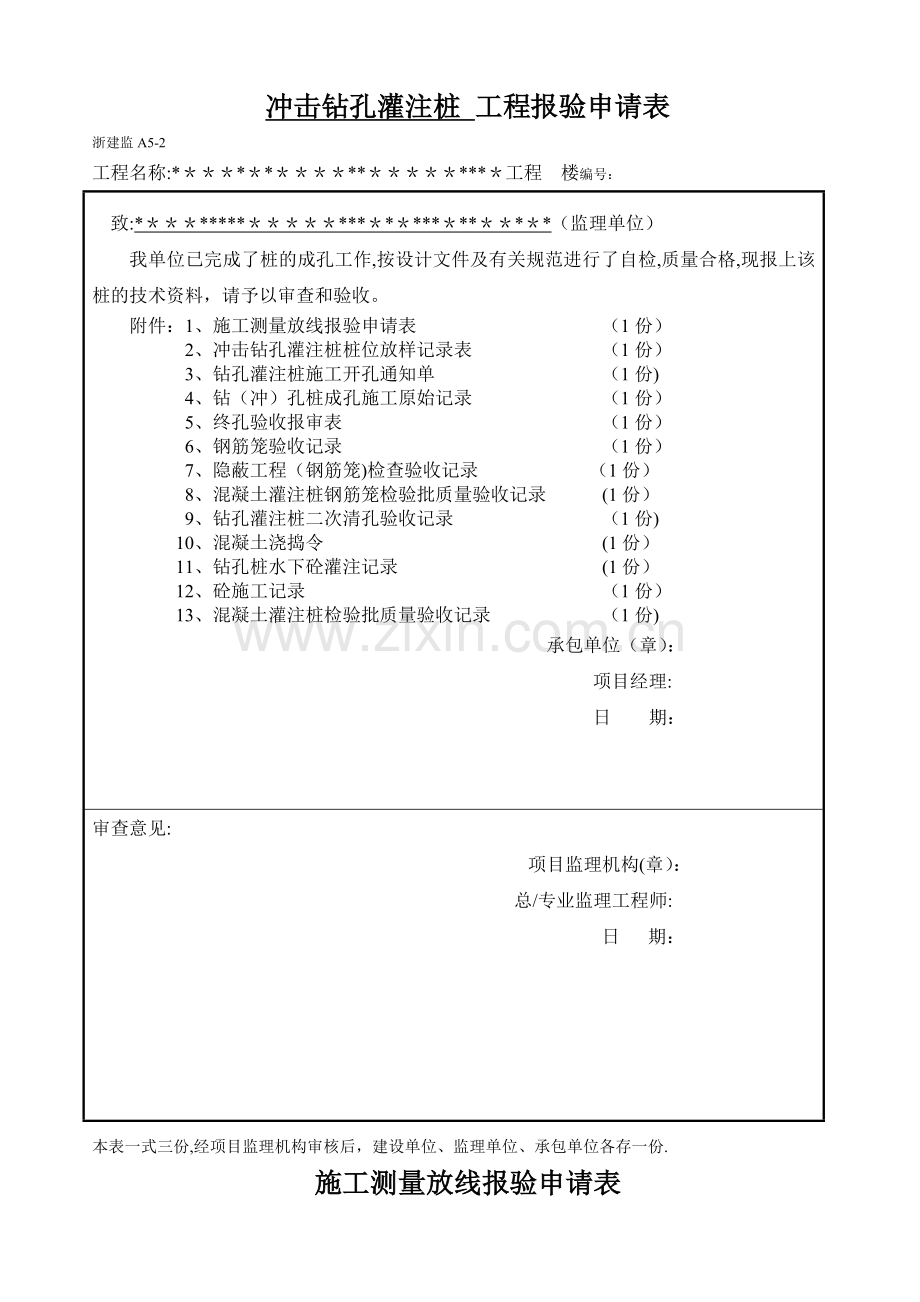

工程桩报验申请表(检验批).doc

冲击钻孔灌注桩 工程报验申请表
浙建监A5-2
工程名称:*＊＊＊*＊*＊＊＊＊**＊＊＊＊＊***＊工程 楼编号：
致:*＊＊＊*****＊＊＊＊＊***＊*＊***＊**＊＊*＊*（监理单位）
我单位已完成了桩的成孔工作,按设计文件及有关规范进行了自检,质量合格,现报上该桩的技术资料，请予以审查和验收。
附件：1、施工测量放线报验申请表 （1份）　　　　　　　　　　　　　
2、冲击钻孔灌注桩桩位放样记录表 （1份）　　　　　　　　　　　　　　　　
　 3、钻孔灌注桩施工开孔通知单 　 （1份)
4、钻（冲）孔桩成孔施工原始记录 （1份）
5、终孔验收报审表 （1份）
6、钢筋笼验收记录 （1份）
7、隐蔽工程（钢筋笼)检查验收记录 （1份）
8、混凝土灌注桩钢筋笼检验批质量验收记录 (1份）
9、钻孔灌注桩二次清孔验收记录 （1份)
10、混凝土浇捣令 (1份）
11、钻孔桩水下砼灌注记录 (1份）
12、砼施工记录 （1份）
13、混凝土灌注桩检验批质量验收记录 （1份)
承包单位（章）：
项目经理:
日　　期：
审查意见:
项目监理机构(章）：
总/专业监理工程师:
日 期：
本表一式三份,经项目监理机构审核后，建设单位、监理单位、承包单位各存一份.

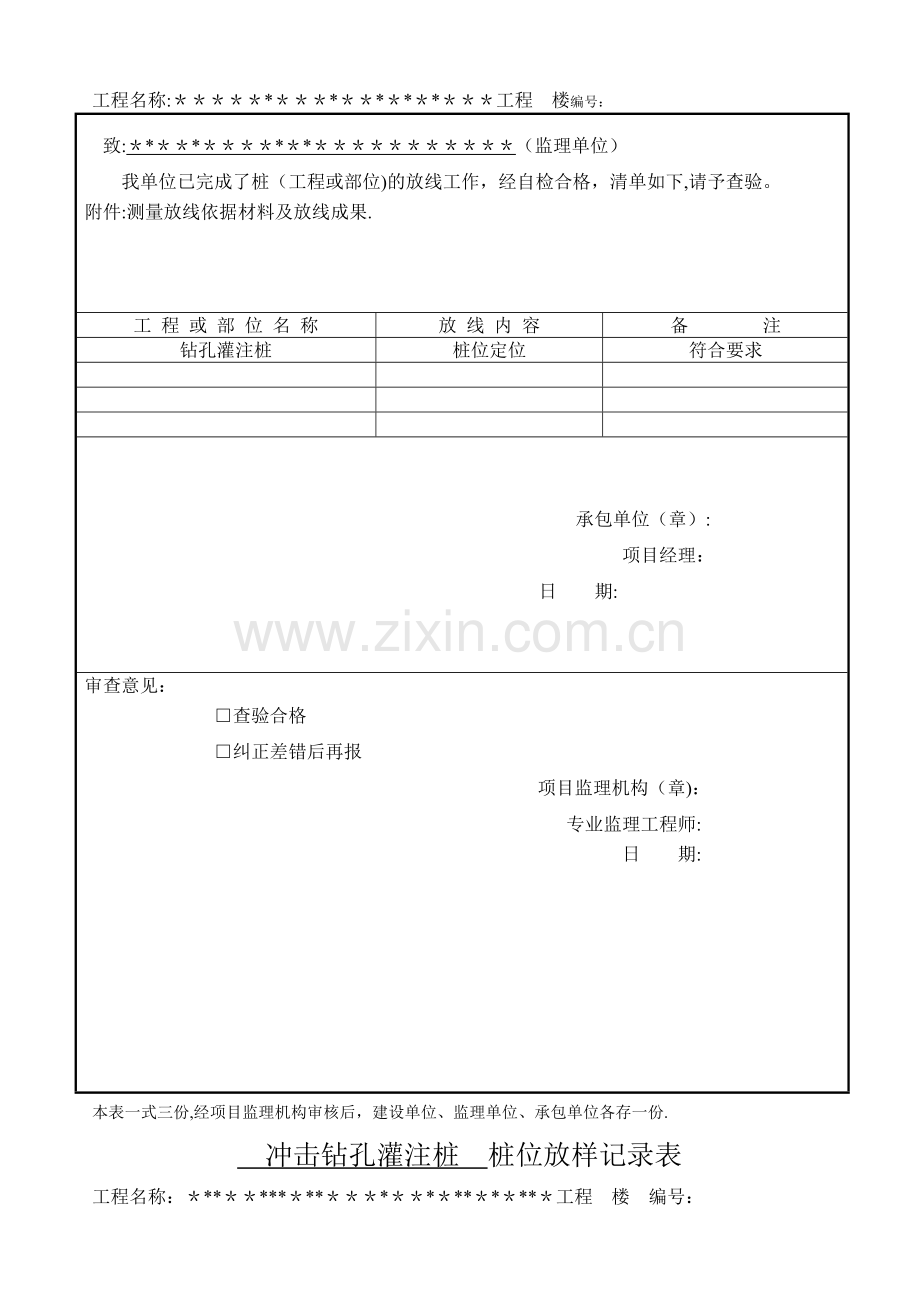

施工测量放线报验申请表
工程名称:＊＊＊＊＊*＊＊＊*＊＊*＊*＊*＊＊＊工程 楼编号：
致:＊*＊＊*＊＊＊＊*＊*＊＊＊＊＊＊＊＊＊＊＊（监理单位）
我单位已完成了桩（工程或部位)的放线工作，经自检合格，清单如下,请予查验。
附件:测量放线依据材料及放线成果.

工 程 或 部 位 名 称
放 线 内 容
备 注
钻孔灌注桩
桩位定位
符合要求

承包单位（章）:
项目经理：
日　　期:
审查意见：
□查验合格
□纠正差错后再报
项目监理机构（章)：
专业监理工程师:
日　　期:
本表一式三份,经项目监理机构审核后，建设单位、监理单位、承包单位各存一份.
冲击钻孔灌注桩 桩位放样记录表
工程名称：＊**＊＊***＊**＊＊＊*＊＊*＊**＊*＊**＊工程 楼 编号：
桩 号

机 号

桩 径(mm）

桩位坐标
X= 对角线D=
Y= 角度(a)=
地面标高（m)

桩位偏差（mm）

护筒偏差(mm）

放 样 示 意 图

P
Y
X

施工单位：

测 量 员

复 核 人

监理单位意见：
项目监理机构(章）:
专业监理工程师：
日 期:
本表一式三份，经项目监理机构审核后,建设单位、监理单位、承包单位各存一份.
冲击钻孔灌注桩施工开孔通知书
工程名称：＊＊＊**＊＊***＊＊*＊＊＊***＊＊＊＊****工程 楼 编号：
桩 号

钻机编号

设计桩径(mm）

设计孔深(m）

地面标高（m）

转盘标高（m)

设计桩顶标高(m）

拟定钻具总长（m）

机 高（m）

拟定机余（m)

计划开孔时间
2010年 月 日
施工单位验收意见：
□ 经现场查验，符合设计及规范要求，同意开孔。
□ 经现场查验,不符合设计及规范要求，要求进行整改，验收后同意开孔。
承包单位（章）:
项目经理:
日 期:
监理单位验收意见：
项目监理机构（章）:
专业监理工程师：
日 期：
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
编号：
冲击钻孔灌注桩成孔施工原始记录
工程名称：*＊＊＊**＊**＊＊＊＊*＊＊＊*＊＊**＊**＊＊＊＊楼 建设单位：＊＊＊＊＊*＊*＊＊＊＊＊＊＊***＊**＊施工单位:＊*＊＊*＊＊＊＊＊＊**＊*
桩 号：设计桩径：mm设计桩顶标高：m设计桩长：设计桩底标高：
钻机型号：SJ-30护筒标高:m钻孔深度：m 实际桩长:m实际桩底标高：m
日 期
班 次
钻孔时间
钻 头
形 式
钻头高度((m）（m）
本次进尺(m)
累计进尺(m）
泥浆
比重
泥浆
粘度
地质及施工情况
起
止

施工单位：监理单位：
终孔验收报审表
工程名称：***＊*＊*＊***＊**＊＊＊＊＊＊*＊＊*＊*＊＊工程 楼 编号：
桩 号

机 号

开孔时间
2010年 月 日
终孔时间
2010年 月 日
地面标高（m)

转盘标高（m)

钻具总长（m）

刀尖长度(m）

设计桩长（m）

孔径(mm）

界面深度（m）

进入持力层厚度（m)

设计孔深（m）

实际孔深（m)

设计孔底标高(m）

实际孔底标高(m）

桩顶标高(m）

实际桩长（m）

附件：钻孔原始记录表
承包单位（章）:
项目经理：
日 期：
监理单位意见:
监理单位（签证）:
日 期：
本表一式三份，经项目监理机构审核后,建设单位、监理单位、承包单位各存一份.
钢筋笼验收记录
工程名称:＊＊＊＊*****＊＊＊＊*＊＊＊＊＊**＊＊＊*＊＊工程 楼 编号：
桩 号

机 号

桩 径
ф
设计桩长(m）

实际桩长（m)

主 筋
ф
加强筋
ф12＠2000
螺旋箍筋
ф＠
ф@
钢 筋 笼 验 收
分节长度及总长(m）
√符合设计及规范要求□不符合设计及规范要求
长度表观偏差
√符合设计及规范要求□不符合设计及规范要求
主筋表观仿差
√符合设计及规范要求□不符合设计及规范要求
箍筋表观偏差
√符合设计及规范要求□不符合设计及规范要求
保护层垫块布置
√符合设计及规范要求□不符合设计及规范要求
钢 筋 笼 焊 接 验 收

节 数
长 度
下笼时间

1节吊笼

2节吊笼

3节吊笼

4节吊笼

5节吊笼

6节吊笼

7节吊笼

合 计

设计笼顶标高（m)

吊笼长度（m）

承包单位（章）：
项目经理：
日 期：
监理单位（签证）：
日 期：
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份
混凝土灌注桩钢筋笼检验批质量验收记录
（GB50202—2002）表5。6.4—1编号：010405□□□(1）
工程名称
***＊＊**＊*＊＊＊***＊＊＊
分项工程名称
混凝土灌注桩
项目经理

施工单位
＊***＊＊*＊＊＊**＊
验收部位
桩
施工执行标准
名称及编号
《建筑地基基础工程施工质量验收规范》GB50202—2002
专业工长
(施工员）

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设)单位验收记录
检 查 项 目
质量要求
（mm）
主
控
项
目
1
主筋间距
±10

2
长 度
±100

一
般
项
目
1
钢筋材质检验
符合设计要求
符合要求

2
箍筋间距
±20

3
直 径
±10

施 工 操 作 依 据
完整

质量检查记录
完整

施工单位检查
结 果 评 定
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设)
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人)
年 月 日

隐蔽工程(钢筋笼）检查验收记录
年 月 日编号：
单位工程名称
**＊＊*＊＊**＊＊＊****＊***＊＊工程 楼
建设单位
＊＊*＊＊＊*＊＊*＊
监理单位
＊＊＊*＊＊*＊＊＊*＊＊＊＊＊＊
部位（桩号）
桩
施工单位
＊＊＊**＊＊＊＊*＊＊*＊**＊＊
图 号
结施——03
隐 蔽 检 查 内 容
主筋ф14
非加密区螺旋箍 加密区螺旋箍
注：
0.5m
L= m
1、主筋：ф14
2、加劲箍:ф12＠2000
3、箍筋:距桩顶5d范围内采用ф＠，其余均采用ф＠250。
4、钢筋笼直径均为ф，总长为m.
5、钢筋笼接头错开为35d，并采用单面搭接电弧焊，其长度＞10d,焊接接头总计个，钢筋焊接检测编号：
检查意见

参加检查
人员签字
建设单位

监理单位

施工单位

质量检查员： 单位工程技术负责人: 填表人:
钻孔灌注桩二次清孔验收表
工程名称:**＊＊**＊*＊******＊***＊＊＊＊＊＊＊＊＊＊＊工程 楼
桩位编号：桩
钻孔开孔时间：2010年月日时分
钻孔终孔时间：2010年月日时分 编号：
设计直径(mm)

导管外径(mm）
260
实际孔深（m）

导管长度（m）

设计孔底标高（m）

导管节数（节）

终孔孔底标高(m）

导管下口距孔底(m）

二次清孔时间
时分
二次清孔结束时间
时分
二次清孔沉渣厚度
cm
二次清孔泥浆比重
g/cm3
二次清孔泥浆粘度
s
承包单位验收意见：
承包单位（章）：
项目经理:
日 期:
监理单位验收意见:
项目监理机构(章）：
总/专业监理工程师：
日 期:

混凝土浇捣令
编号：
工程名称
＊*＊*＊＊＊＊＊＊＊＊*＊＊*＊*工程 楼
分项工程名称
钻孔灌注桩
施工单位
***＊＊＊＊＊＊**＊*＊*＊＊＊
混凝土数量m3

坍落度cm
cm
混凝土来源
商品砼
开始浇捣时间
年 月 日
部 位
桩
设计等级

项 目
水泥
水
砂
石子
掺料
外加剂
重量配合比

拌制一立方砼材料用量（kg)

工程概况及
浇灌准备
工作情况
机械设备良好,人员到位,材料充足，准备浇灌.
分项工程负责人签字： 年 月 日
施工单位
检查记录
施工单位技术负责人： 年 月 日
签发人意见
专业监理工程师:
（建设单位项目专业技术负责人） 年 月 日

钻孔桩水下砼灌注记录表
工程名称：＊＊＊＊*＊**＊＊***＊＊＊＊*＊＊工程 楼 编号：
桩 号

设计桩径
mm
设计桩顶标高
m
设计桩底标高
m
设计桩长
m
孔口标高
m
孔 深
m
砼灌注标高
m
砼理论方量
m3
砼实际灌注方量
m3
充盈系数

混凝土等级

砼坍落度
cm
每盘方量
m3
混凝土配合比

日
期
时 间
混 凝 土
灌注高度
(m)
导 管
深 度
（m）
拆除导管
长 度
（m）
导 管
埋 深
（m）
混凝土灌注方量(m3）
灌 注 情 况
自
至
盘 数
累计方量

施工单位代表: 监理单位代表： 分包单位代表：
砼施工日记
编号:

天气
上午:

气温
最高：
年 月 日

下午：
最低：
砼浇捣部位
*＊＊*＊＊＊＊＊＊＊＊＊＊*＊*＊＊**＊*＊工程楼桩
施工活动 情况记载
该桩于 年月 日 开始浇灌，理论方量 m3，采用 砼，施工班组6人，至 浇灌结束，实际用量 m3充盈系数 。整个施工过程由监理、施工员旁站，一切利.
砼设计标号

砼浇捣数量
m3
砼配合比

水泥品种
普硅
水泥标号

水泥出厂日期
年 月 日
砼坍落度
cm cm cm
砂品种规格
中砂
石品种规格

砼拌和方法

砼震捣方法
导管反插
试块组数编号

砼浇捣班线 及岗位分工
班组： 砼班 震捣： 后台：
负责: 平锹: 机工：
其他(掺附 加剂、高低温 措施、养护等）
标准养护
温州市城建档案馆监制 单位工程施工负责人：
混凝土灌注桩检验批质量验收记录
（GB50202-2002)表5。6。4—2编号：010405□□□（2）
工程名称

分项工程名称
混凝土灌注桩
项目经理

施工单位

验收部位
桩
施工执行标准名称及编号
《建筑地基基础工程施工质量验收规范》GB50202—2002
专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理（建设）单位验收记录
检 查 项 目
质量要求
单位
数值
主
控
项
目
1
桩 位 偏 差
见规范表5。1.4

2
孔 深 偏 差
mm
+300

3
桩体质量检验
按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm

4
混凝土强度
符合设计要求

5
承 载 力
按基桩检测技术规范

一
般
项
目
1
桩垂直度
见规范表5。1。4
符合要求

2
桩径
见规范表5.1。4
符合要求

3
泥浆比重（粘土或砂性土中）
1.15～1。20

4
泥浆面标高（高于地下水位）
m
0.5～1.0

5
沉渣
厚度
端承桩
mm
≤50

摩擦桩
mm
≤150

6
混凝
土坍
深度
水下灌注
mm
160～220

干施工
mm
70~100

7
钢筋笼安装深度
mm
±100

8
混凝土充盈系数
〉1

9
桩顶标高
mm
+30
-50

施 工 操 作 依 据
完整

质量检查记录
完整

施工单位检查
结 果 评 定
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业负责人）
年 月 日
