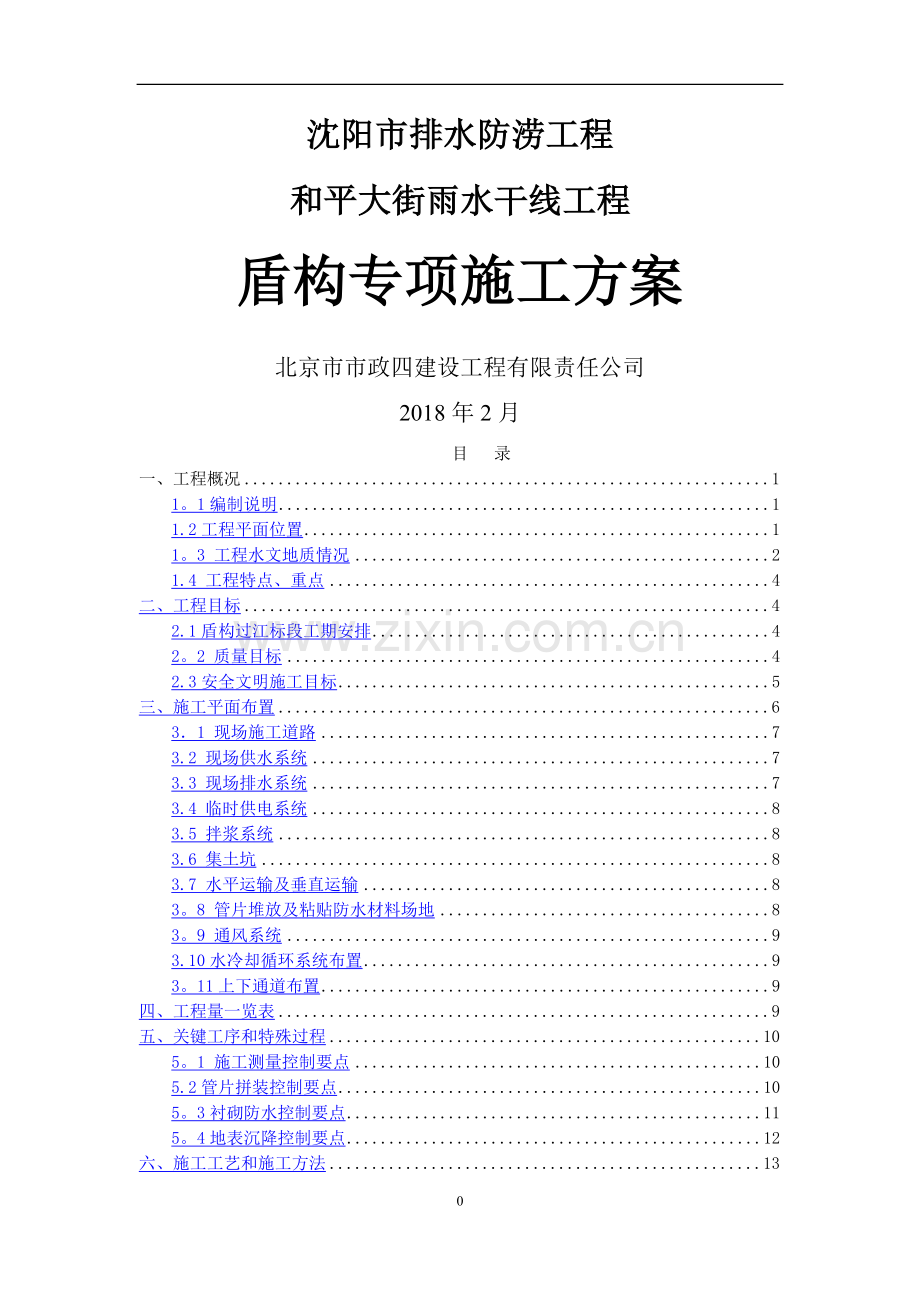

1、沈阳市排水防涝工程和平大街雨水干线工程盾构专项施工方案北京市市政四建设工程有限责任公司2018年2月目 录一、工程概况11。1编制说明11.2工程平面位置11。3 工程水文地质情况21.4 工程特点、重点4二、工程目标42.1盾构过江标段工期安排42。2 质量目标42.3安全文明施工目标5三、施工平面布置631 现场施工道路73.2 现场供水系统73.3 现场排水系统73.4 临时供电系统83.5 拌浆系统83.6 集土坑83.7 水平运输及垂直运输83。8 管片堆放及粘贴防水材料场地83。9 通风系统93.10水冷却循环系统布置93。11上下通道布置9四、工程量一览表9五、关键工序和特殊过程
2、105。1 施工测量控制要点105.2管片拼装控制要点105。3衬砌防水控制要点115。4地表沉降控制要点12六、施工工艺和施工方法136.1施工工艺流程136。2盾构进出洞土体加固方案136。3始发方案156.4接收方案166。4.1贯通前测量及盾构姿态调整166。4.2盾构到达掘进参数控制176.4。3末环管片的安装176.4.4 洞口衬砌拉紧装置186。4。5盾构机刀盘前端接触围护桩186。4。6隧道管片背后注浆186.4。7盾体外部聚氨酯止水186.4.8 洞门凿除196。5盾构机初始掘进(100环试掘进)216.6 盾构正式掘进施工246.7管片拼装256。8同步注浆及衬砌壁后补压浆
3、266。9盾尾油脂的加注286。10纠偏286。11隧道内运输和施工设施296。12施工测量、监测方案296。13施工监测33七、主要设备、工具配备计划35八、工程材料申请计划368.1主要材料计划用量368.2主要材料检验、试验及复试要求36九、劳动组织申请计划37十、质量保证措施3810。1工程质量标准3810。2质量管理网络3910.3质量保证体系3910.4隧道衬砌质量控制4010。5隧道轴线控制4010.6管片拼装质量控制4110.7地表沉降控制4110.8测量控制41十一、安全、环境保护措施4111.1安全生产施工措施4111.2文明施工措施4411。3管线和周围建筑物的保护措施4
4、5十二、应急预案4512.1进出洞时塌方漏水应急预案4612。2伤亡、伤害应急预案4612。3管线损坏事故应急响应预案4812。4触电预案4812。5在洞门破除过程中出现渗漏水预案5012.6盾构机进洞过程中发生盾尾漏水、漏砂预案5012。7在开挖、清淤过程中发生洞门圈渗漏预案5012。8应急救援物资保证5012.9应急体系522沈阳市排水防涝工程和平大街雨水干线工程 盾构专项施工方案一、工程概况1.1编制说明1。1.1编制依据 (1)沈阳市排水防涝补短板项目和平大街排水工程招标文件 (2)沈阳市排水防涝补短板项目和平大街排水工程盾构施工图纸 (3)建筑工程施工质量验收及统一标准 GB5030
5、0-2001(5)建筑地基基础设计规范 GB50007-2002(6)建筑地基处理技术规范 JGJ 97-2002(7)盾构法隧道工程施工及验收规程 GB50446-2017(8)钢结构设计规范 GB500172003(9)建筑变形测量规程 JGJ8-2007(10)混凝土结构设计规范 GB50017-2003(11)建筑抗震设计规范 GB50011-2010(12)地下工程防水技术规范 GB501082011(13)地下防水工程质量验收规范 GB502082011(14)城市地下空间工程建设技术管理规范 DB2101。J01120121.1。2 编制原则(1)严格遵守国家相关法律及沈阳市政府
6、各项管理条例,做到模范守法、文明施工。(2)要针对本工程的特点,科学安排、合理组织、精心施工,以减少对周围环境及居民正常生活的影响。(3)以成熟施工技术及先进的设备和施工工艺,确保施工安全和工程质量,按期为业主提供一个优质的工程产品。(4)以切实有效的技术措施和先进工艺,防止坍塌,控制地面隆陷,确保夹江大堤及地下管线沉降变形可控,维持正常使用功能。(5)以企业诚信、服务宗旨,为安全保证,以质量为生命,以管理为手段,实现本工程安全、优质、快速的目标。1.2工程平面位置沈阳市排水防涝工程和平大街雨水干线工程位于沈阳市和平区,本工程干线管线工程沿和平大街盾构施工,在八一公园、中山公园及砂阳路设置Y1
7、、Y27、Y28、Y52等四个盾构工作井。盾构隧道第一段始于Y52、Y27始发工作井(和平大街与三纬路交叉口北侧)止于Y28工作井(和平大街与辽源路交叉口东侧),盾构隧道第二段始于Y27(和平大街与辽源路交叉口东侧),止于Y1(和平大街与砂阳路交叉口东侧)盾构线路总长约4135m,线路基本沿和平大街由北向南走线。平面最小转弯半径为280m,纵断面为0。20。3的上坡。盾构施工Y52、Y27始发井为矩形井,内尺寸16m8m,Y1、Y28接收井为矩形井内径14.6m8m。盾构管片外径4m,内径3.5m,环宽1.2m,管片壁厚0。25m.1.3 工程水文地质情况1.3。1 地形地貌工程场区位于沈阳工
8、农路与临河路。本场地地形平缓,场地开阔,地面标高介于40。10m45.27m之间,最大地面高差5。17m。地貌单元为河流冲洪积平原地貌单元.地层编号的第一个数用、按序分别代表岩性。地层划分主要考虑成因、时代以及岩性,划分依据根据野外原始编录、土工试验成果,同时参照原位测试指标变化。根据钻探揭示,各地层具体分布详见工程地质剖面图.现将各地层描述如下:杂填土,杂色,稍湿,结构松散,密实度不均,分布连续,主要由黏性土、建筑垃圾、植被、碎砖块、沥青路面等组成。层厚1。404.50m,平均厚度2。92m。粉质黏土,黄褐色,一般呈硬可塑状态,中等压缩性,稍有光泽,无摇振反应,干强度中等,韧性中等,该层局部
9、分布,层厚0.303。20m,平均厚度1。32m。中砂,黄褐色,稍湿,稍密,石英长石质,均粒结构,级配差,含少量黏性土及砾石。该层基本连续分布,层厚0.603.80m,平均厚度2。24m。粗砂,黄褐色,稍湿,中密,石英长石质,颗粒不均匀,级配较好,含少量黏性土及砾石.该层基本连续分布,层厚0.905.60m,平均厚度2。63m.砾砂,黄褐色,稍湿,密实,石英长石质,颗粒不均匀,级配较好,含少量黏性土。该层基本连续分布,层厚1.2011.20m,平均厚度3。55m。-1粗砂,黄褐色,湿,密实,石英长石质,混粒结构,级配一般,含少量黏性土及砾石。该层局部分布,层厚0。705.70m,平均厚度1.5
10、6m,个别钻孔见粉质黏土透镜体。砾砂,黄褐色,湿,密实,石英长石质,颗粒不均匀,级配较好,含少量黏性土。该层基本连续分布,层厚1。2011.20m,平均厚度4。57m。圆砾,黄褐色,饱和,中密,由结晶岩组成,混粒结构,一般粒径2-20mm,最大粒径70mm,充填中粗砂,含少量黏性土,该层未穿透。-1砾砂,黄褐色、灰褐色,饱和,中密密实,石英长石质,颗粒不均匀,级配较好,含少量黏性土.该层分布不连续,层厚0.907.30m,平均厚度2。85m。各岩土层承载力特征值及岩土参数建议值 表1地层天然含水量w()天然孔隙比e重力密度(kN/m3)塑限p()液性指数IL内摩擦角c(度)(直剪固结快剪)黏聚
11、力Cc(kPa)(直剪固结快剪)压缩系数0.10。2(1/MPa)(压缩)变形模量(Es)E0(Mpa)承载力特征值(kPa)NN63。5粉质黏土26。40。76419。622。40.2712。632.20。30(5.86)1308.8-中砂19.033。016。620013。15。5粗砂19。034.019。024018.06.8砾砂19。234。021.6300-10.9-1 粗砂19.534。529。640025。211。1砾砂19。534.529。6400-10。8圆砾19.535.036。2550-10。5-1砾砂19。534。529.6400-11。21.3。2 水文地质施工区域内
12、地下场地见有一层地下水,为孔隙潜水,主要赋存于砾砂、圆砾层。现场测得初见水位埋深约为14。5016.80m,高程为23。2629.14 m,稳定水位埋深约为13.5016。50m,高程为24.2629.44 m.地下水主要受大气降水、地下水迳流补给。根据地区建筑勘察经验,估计年水位变化幅度在1.02。0m。1.3。3气象概况沈阳属于北温带半湿润的季风性气候,同时受海洋、大陆性气候控制。特点明显,其特征是冬季漫长寒冷,春季干燥多风,夏季炎热多雨,秋季凉爽湿润,春秋季短,冬夏季长。由于近年来全球气候的变化,沈阳地区的气候也有所改变。从搜集到的以往历年气象资料看:沈阳历年平均气温为78,最低气温-3
13、3.1.每年11月中旬开始封冻。由于受全球气候的影响,近几年封冻时间略有推迟。翌年3月初解冻。标准冻结深度为1。2m,最大冻结深度为1。48m.风向,冬季多西北风,夏季多西南风,春秋两季风大,风向不定,最大风速1215m/s。基本风压0。55kPa,基本雪压0.50kPa。降水量:沈阳历年平均降水天数为106天,多集中在69月份,年平均降水量为720mm。蒸发量:年平均蒸发量为1420mm,每年49月份蒸发量最大,占全年蒸发量的67。4%.1.4 工程特点、重点(1)本工程进度和工程质量是整个施工过程控制的重点;(2)盾构始发和接收施工是盾构施工过程中比较容易出现事故的环节,应列为施工控制的重
14、点,针对始发和接收口处的地质条件和端头土体加固效果制定合理的洞门凿除方案,确定合理的盾构始发和接收掘进参数,合理安排施工进度,充分准备,精心施工,确保始发和接收施工顺利.(3)盾构机始发前对盾构姿态进行精确测量,掌握盾构机的初始姿态,始发过程中严格控制盾构机姿态,确保盾构始发的方向正确是本工程的重点。(4)盾构施工过程中的测量、监测是保证盾构施工的耳目,是保证隧道施工精度和确定盾构施工参数,保证地下管线和地面建筑物安全的重要依据,是本工程的重点之一。二、工程目标2。1盾构过江标段工期安排(1)Y52Y28段盾构机下井、组装、调试:2018年6月152018年7月15日(2)Y52Y28段盾构掘
15、进2018年7月162019年2月16日(3)Y27Y1段盾构机下井、组装、调试:2019年2月17日3月18日。(4)Y27Y1段盾构掘进:2019年4月25日2019年10月26日(5)盾构机解体接收吊装:2019年10月27日2019年11月27日。2.2 质量目标工程质量目标-单位工程竣工一次交付合格,工程达到国家电网优质工程。为了确保工程质量目标的实现,在工程开工前制定各分部、分项、检验批工程质量预控措施,将工程涉及的各分部工程按分项、检验批工程进行目标分解,加强施工的过程控制,以保证竣工工程质量最终达标分项工程质量目标:合格率100%;分部工程质量目标:合格率100%; 工程竣工技
16、术资料:齐全。2。3安全文明施工目标(1)伤亡控制指标:死亡率为零、重伤率为零、月轻伤频率0。2以下,杜绝重伤、死亡事故的发生。 (2)安全生产、文明施工目标:施工现场管理必须符合部颁标准(JGJ59-99)的要求,得分率必须达到85% 以上. (3)安全管理人员持证率100%,特殊工种持证上岗率100,施工现场安全各项设施合格率100,安全防护设施使用率100,劳动保护用品及防护用品合格率100%,发放、使用率100%。 (4)施工现场文明施工合格率100%. 预控目标:沈阳市市级文明工地。工程施工过程中的安全生产工作和文明施工管理水平达到建筑工程安全检查标准(JGJ5999)的优良等级,总
17、分85分以上,其中文明施工单项检查评分在85分以上。三、施工平面布置图1 Y52盾构施工场布图图2 Y27盾构施工场布图Y52、Y27始发工作井为盾构区间始发井,为本工程盾构施工期间的主要施工场地。3。1现场施工道路施工场区内,除集土坑,其余场地均进行混凝土硬化。施工便道及大中型设备停放区整平后下铺5cm厚碎石,布置双向双层12150钢筋,并浇筑20cm C20混凝土。3。2 现场供水系统施工用水从现场总水管接二路水源,一路沿场地四周布置,供地面施工,另一路接至井下,供盾构施工及冲洗、保洁用水。3。3 现场排水系统施工便道边设置排水沟,截面为300400,上覆盖板。排水沟设置有一定的坡度。在Y
18、52、Y27始发工作井施工围挡大门口设一个三级沉淀池.3。4 临时供电系统业主提供的施工用电容量为:10KV高压箱变一台及380V低压箱变一台,由业主指定的电源接入点接至施工区。为了保证一类负荷的不间断供电,高、低压配电系统采用独立双电源进户,单母线分段,手动联络切换的主接线方式。隧道内照明、小动力电源采用二路互为备用供电。在井下装设一个双电源自动切换箱。每隔10m设配电支架一只和安装40W防水型日光灯一只,配置熔断器保护,分别从A、B、C三相跳接,其位置位于双线隧道外侧,于隧道衬砌环的6185之间。施工用电配线采用埋地沿墙敷设方式,由高低压配电缆分路敷设到各分配电箱,再由各分配电箱用电缆分路
19、敷设到各开关箱及用电设备。施工现场装有内部通讯联络装置,并装一路电话线至盾构机驾驶室。沿墙敷设的用电配线用架子固定。电缆穿过施工道路时,采用埋地敷设,敷设深度为0.3m,电缆外套防护套管,并在电缆上下各均匀铺设不小于50mm厚细砂,加以保护.高压部分:供盾构施工作业。低压部分:供地面施工作业,包括结构施工、降水施工等。3.5 拌浆系统根据现场实际情况,Y52、Y27始发工作井拌浆系统置于基坑北侧.并在拌浆站附近布置占地约60m2石灰及膨润土堆场.浆液拌制后先进入储浆箱,随后通过溜槽溜至井底运浆车内。粉煤灰、膨润土等材料场上设防雨蓬。3.6 集土坑在Y52、Y27始发工作井基坑背面设钢筋混凝土集
20、土坑,集土坑平面尺寸大约为15m8m,为敞口型布置,深度为3m(其中地面以上1m,地面以下2m),墙身厚度20cm,敞口处设置挖机工作平台,为盾构机临时出土用.配备1m3液压反铲挖掘机一台,负责土方装车。3。7 水平运输及垂直运输在Y52、Y27始发工作井井口南北向设置一台23m跨度25/5 t的龙门式起重机,作为井口管片、渣土、螺栓、轨枕等材料的垂直运输机械,25t龙门吊由西北向东南走向.3.8 管片堆放及粘贴防水材料场地Y52、Y27始发工作井南侧两行车轨道中间场地为管片堆放场地,面积约200m2.管片按不同型号,分区堆放,管片储备须满足二天推进用量(按日均盾构机12环计)。在粘贴水膨性弹
21、性密封垫、挡水条的区域有移动式防雨蓬设施。3。9 通风系统采用二台轴流风机,同时向隧道内送风,以保证隧道内有良好的通风条件,使隧道内工作人员新鲜空气量不低于每人每小时30m3,相对湿度为65%80之间,空气中氧气量不低于20,H2S、CH4以其他有毒有害气体等浓度不超出有害身体健康的浓度,易燃气体浓度不超过爆炸浓度的10,通风设备噪音不超过75分贝,各项空气指数达标。3。10水冷却循环系统布置本区间盾构机采用水冷却循环系统,在Y52、Y27始发工作井井内设置一20m3蓄水池,在隧道内设置水管,通过水管连接盾构机头与蓄水池,形成一个循环,起到冷却盾构机温度的效果.3.11上下通道布置先期准备工作
22、在工作井北侧设置临时通道,正式推进时在工作井南侧位置上预留洞口,设置上下通道,通道采用梯笼的形式。四、工程量一览表 工程量一览表 表2 序号衬砌圆环名称单位数量备注1管片环3370每环配备:1、环向螺栓12套;2、纵向螺栓14套;3、防水材料;4、纵、环向螺栓橡胶垫圈;5、纵、环向螺栓钢垫圈;6、同步注浆量为理论注浆量,实际注浆量下文详述。3出洞环环24进洞环环25掘进出土及外运土方m355790.296同步注浆量m34945.17出洞装置及后盾系统安装套28进洞装置安装套2五、关键工序和特殊过程根据本工程施工特点,确定过江标段盾构掘进过程中轴线控制、管片拼装、衬砌防水以及地表沉降(前期、施工
23、过程、后期沉降)作为关键工序过程。5。1 施工测量控制要点(1)盾构施工测量所使用的仪器、附件须及时送质检单位做全面鉴定,并在使用过程中经常进行检查。(2)为确保区间内盾构贯通,横向、竖向误差小于50mm,在始发井、接收井附近埋设地面导线点,利用空导点和地面导线点,以导线测量形式,将平面控制成果引测到施工现场。(3)利用空导点和地面导线点建立平面控制网。(4)随着隧道掘进,由地下起始导线点开始,逐次布设地下隧道贯通导线点,同时在管片封顶块上布设吊篮,吊篮上设强制归心的平面控制点,由贯通导线点引测。吊篮必须稳固,并与操作者的走板脱离,不能晃动。(5)利用施工区域附近的已知高级水准点,布设三等水准
24、路线,将高程引测至端头井附近,并设立施工高程控制点。(6)随盾构推进深度,每隔一段距离,埋设一贯通高程控制点,作为隧道掘进的高程依据,然后转测到相应吊篮上的控制点。贯通高程控制点的高程应由地下起始高程控制点传递,引测前应对起始高程控制点进行复核.(7)为保证盾构机严格按设计轴线推进,必须及时观测盾构动态数据,从而调整盾构施工参数,指导盾构正确、安全推进。(8)在盾构机头部纵向设一对竖尺,垂直于盾构纵向设一对水平横尺,利用布设的三维坐标控制点,测量各尺读数,经精确计算得出盾构转角、盾构中心方向偏差值、盾构坡度、盾构中心高程等数据,从而相应调整盾构机的各个施工参数。5。2管片拼装控制要点(1)衬砌
25、之间采用错缝拼装,由下而上,按标准块邻接块封顶块的顺序进行.拼装封顶块时,采用先搭接600mm径向推上,再纵向插入.(2)必须严格控制衬砌拼装精度,衬砌成环的直径允许偏差、环纵缝张开、相邻环管片允许高差、环面间隙及标准块相对旋转值必须小于规范中的指标。(3)衬砌每推好一环必须及时拧紧环纵向螺栓,并对出盾构车架的管片环纵缝螺栓进行复拧。隧道贯通后,再次对所有管片的螺栓进行复拧。隧道施工质量标准 表3 项目单位质量标准轴线偏差mm50衬砌拼装成环偏差mm12相邻衬砌间错台偏差mm10环、纵缝张开量mm2联络通道中心里程偏差mm600环、纵向螺栓穿过率mm1005.3衬砌防水控制要点(1)封顶块两侧
26、的橡胶垫在拼装前需在基面涂抹润滑剂,应采用水性润滑剂,其粘度不小于200cps。封顶块弹性密封垫纵缝表面应设置尼龙绳或帆布衬里,以限制插入时橡胶条的延伸。(2)在管片密封垫沟槽内涂刷单组份氯丁-酚醛粘接剂。涂刷前,管片表面应干燥,粘帖基面必须干净、干燥、光滑平整。涂刷时粘接剂应均匀,密封垫沟槽内应满涂。(3)粘接剂涂刷后,凉置一段时间,待手指接触不粘时,再将加工好的框型橡胶圈套入密封垫沟槽。(4)密封垫(框型橡胶圈)粘帖后,管片四个角部的密封垫不得出现耸肩、塌肩现象,整个密封垫表面应在同一平面上,严禁歪斜、扭曲。(5)密封垫要求在工厂粘接,管片在粘帖装设密封垫12h内,不得送井下拼装。(6)变
27、形缝部位的膨胀橡胶遇水会膨胀,因此应在遇水膨胀橡胶制品表面涂刷缓膨剂,特别是变形缝拱底管片遇水膨胀橡胶密封垫的表面必须涂刷缓膨剂三道.(7)在管片背千斤顶顶面粘帖丁腈软木橡胶片,通过以上措施尽量减少因施工荷载产生的裂缝。根据管片分块大小及螺栓孔位置确定尺寸。(8)在软木衬垫与管片背千斤顶面对应粘帖处分别涂刷单组份氯丁酚醛粘接剂。涂刷前,软木衬垫及管片表面应干燥,涂刷时粘接剂应均匀。(9)粘接剂涂刷后,凉置一段时间,待手指接触不粘时,在将软木衬垫与管片对粘。5.4地表沉降控制要点(1)地表沉降观测在盾构施工过程中每天进行,沉降量控制在+10mm 30mm之间。(2)在沿区间隧道轴线上,每50m横
28、断面处两侧各20m范围内,及沿隧道中心线布设沉降观测点,曲线段和直线段均每5m布一点,每50m布一深层点。(3)地面沉降观测点在路面用道钉埋设,特殊要求的构筑物用红三角标记。(4)盾构与衬砌的理论建筑空隙为1。22m3/环,施工过程中做到同步注浆,即盾构边推进边压入“厚浆”,及时填充建筑空隙.(5)施工时必须严格控制注浆压力及保证足够的注浆量,减少对夹江大堤及周边环境影响.六、施工工艺和施工方法6.1施工工艺流程图3 施工工艺流程6.2盾构进出洞土体加固方案本标段1台盾构机施工,共需进洞2次,出洞2次,盾构始发及贯通时,需凿除进出口处盾构井围护结构,从而使开挖面处于暴露状态,为了保证盾构始发、
29、贯通的安全,须做好隧道端头井的土体加固工作。 加固要求在盾构始发及贯通一个月前,完成土体加固.加固土体无侧限抗压强度为1。0MPa,渗透系数1.0108cm/s。 加固范围平面左右超出隧道边线3m,竖向下方超出隧道拱底3m,上方超出隧道拱顶3m,沿隧道方向始发段为8m、接收段为6m,加固区示意图见图4、5。图 4始盾构发端头井加固示意图图 5盾构接收端头井加固示意图 加固方法采用水泥旋喷桩加固,车站洞外3m内采用550400的旋喷桩,其余采用550600的旋喷桩,旋喷桩采用双重管工艺。加固效果检查:(1) 质量检验方法:从加固体中钻取岩芯判断.检查时用岩芯钻机在洞口范围内钻孔取芯,测定其强度和
30、渗透系数。如经检查发现有旋喷加固效果达不到要求的,须重新进行加固,直到加固效果达到加固要求为止.(2) 洞口补注浆考虑到旋喷桩与混凝土灌注桩之间以及桩之间咬合的可能不够紧密,在洞门破除时可能仍然会有局部地方的土体发生坍塌。为了防止这种情况的发生,必须加强旋喷加固体与盾构工作井围护结构之间(即钢筋混凝土灌注桩)的注浆效果。采取的措施为:在旋喷加固体与钢筋混凝土灌注桩之间用预埋花管进行补注浆.6。3始发方案第一阶段:考虑工作井作业空间狭小,初始阶段仅盾构主体下井,辅助台车在井上一次排布,盾尾配备一节平板车(配备土箱250014001500)。此时井内没有牵引车作业空间,采用卷扬机牵引平板车至行车吊
31、运位置进行出土,循环反复。 图6第一阶段示意图第二阶段、待盾构机掘进34环后,井下作业空间扩大,此时采用一节3600mm标准土箱,同时牵引设备由卷扬机改为电瓶车.当一环管片出土完成后,吊出土箱,管片下井,循环反复。图7第二阶段示意图第三阶段、待台车下井后,电瓶车前方布置两节管片运输车,后方连接三节土箱,土箱装土完成后由电瓶车牵引至井下吊运位置,此时土箱及平板车整体吊运,电瓶车回撤至后靠位置,下管片或浆车,如此循环反复,正常顶进。图8 第三阶段示意图6。4接收方案6。4。1贯通前测量及盾构姿态调整盾构机到接收井前,要对洞内所有的测量控制点进行一次整体的、系统的控制测量复测,对所有控制点的座标进行
32、精密、准确的平差计算.在盾构到站前的最后一次测量系统搬站中,以精密测设并经过平差的地面导线点和水准点为基准,用测量二等控制点的办法精确测量测站、后视点的座标和高程(测量全站仪和后视棱镜的座标和高程),每一测量点的测量不少于4个测回.盾构到达前100米、50米地段即加强盾构姿态和隧道线形测量,及时纠正偏差确保盾构顺利地从到达口进入接收井.并根据实测的接收井洞门位置进行必要的调整隧道贯通时的盾构刀盘位置.盾构接收时其刀盘平面偏差允许值:平面50mm、高程50 mm。6.4.2盾构到达掘进参数控制盾构机进入接收段后(如下图),首先减小推力、降低推进速度和刀盘转速,控制出土量并时刻监视土仓压力值,避免
33、较大的地表隆陷。贯通前89环,进一步减小推速以便降低盾构掘进推力,保持土压力.在掘进的同时,要注意维持土仓内的压力值,一般情况下,推进油缸压力均不能大于150bar(特别是在管片安装时).在贯通前的最后3环,要求掘进速度控制在10mm-15mm/min。8000图9 盾构机进加固区剖面图在到站阶段要密切关注盾构推进系统的推进速度和推进压力以及掘进出土情况,当发现推力突然降低,碴土粒径突然变大,推进速度同时加大的情况时,必须立即停机。在对现场进行确认和检查之后,再作出进一步的详细的掘进指令。6.4.3末环管片的安装当隧道贯通后,一般还需要安装56环管片才能完成区间隧道的管片安装。同时这几环管片随
34、着隧道贯通后,盾构前方没有了反推力,将造成管片与管片之间的环缝连接不紧密。在最后几环管片安装时,根据现场实际情况,要在刀盘前方的预定位置,设置支挡,在拼装时时盾构机有一定向前的阻力。待盾尾离开洞口密封环后,迅速重新调整洞口扇形压板,用双液浆进行注浆,保证洞口的管片背衬注浆迅速凝结.同时要求盾构贯通后各工序应紧密有序的进行。6。4.4 洞口衬砌拉紧装置盾构接收处,接收井与隧道的连接构造,设置衬砌拉紧装置,即将近洞口的10环衬砌用5条14槽钢沿隧道纵向拉紧,14槽钢设置在管片的吊装孔处,用50圆柱管螺纹加M36螺栓将14槽钢可靠地栓紧在管片上,以防止洞口衬砌环缝松驰、张开并造成漏水。图10 进洞段
35、拉紧装置示意图6.4.5盾构机刀盘前端接触围护桩盾构刀盘距离贯通里程小于10米时,在围护桩前面插入一根2m长20钢筋.在掘进过程中,要派专人负责时刻观察出洞洞口及钢筋的变化情况。如发现加固的围护桩和钢筋有较大的震动时,立即通知操作手进一步降低盾构推力、刀盘转速以及推进速度、并适当减少土压,直至停机。由测量人员复测刀盘是否接触到围护桩,若接触到围护桩则停机。6.4。6隧道管片背后注浆到达段的同步注浆在进洞段的最后10环注双液浆,从管片吊装孔处注入大量水泥水玻璃快硬性浆液,填充下部空隙,以免盾构机下沉.注浆效果不佳时需反复进行注浆工作直至打开管片的吊装孔后无水渗出。双液浆施工参数(1)注浆压力:0
36、.30。4Mpa(2)浆液流量:2030L/min(3)浆液凝结时间:10s40s(4)水灰比:0。8:1(4)A液(水泥浆):B液(水玻璃)=7:1在靠近洞门处注浆需配置凝结时间为18s的浆液,以免注浆时流失大量的浆液.6。4。7盾体外部聚氨酯止水盾构停止掘进后,利用盾构机机身径向膨润土孔,作为注浆孔,所选取的多个径向孔沿圆周方向布置在盾构机中盾体。首先要确认注浆孔是否贯通,可将径向孔球阀轻微打开,看是否有泥水渗出;如无,则可能堵塞,可加大球阀打开程度,采用钢钎或冲击钻疏通径向孔。聚氨酯注入设备可向球阀直接注入。压注顺序为盾构机底部对称腰部顶部,注浆终止压力控制为0. 3MPa0. 5MPa
37、。盾体外注聚氨酯形成止水环,防止地下水沿盾壳外间隙的渗入刀盘前端。盾构机洞门纵向加固尺寸为6m,中盾注浆口位置距离刀盘前端为3。8m,聚氨酯止水环可以有效止水。6。4。8 洞门凿除1、第一次洞门凿除在盾构机刀盘顶上洞门围护结构后,停止盾构推进,尽可能出空平衡仓内的泥土使切口正面的平衡压力降到最低值,以确保混凝土封门凿除的施工安全。封门凿除首先在洞圈内搭设钢制脚手架。在洞门中心凿一个孔,用来观察外部土体情况。凿除工作分两次进行,先凿除外层(接收井一侧)1/2的围护厚度(约700mm),并割除主筋及箍筋,里层(隧道一侧)混凝土厚度控制在1/3的围护厚度(约300mm).外层凿除顺序为先下部后上部先
38、中间后两侧进行,要求钢筋割除必须彻底,以保证预留门洞的直径。2、第二次洞门凿除及安装洞门止水帘布外层(接收井一侧)混凝土凿除并割除钢筋后,视洞门止水效果明确方案。在一切准备就绪,洞门基无渗漏的情况下,开始凿除剩余的200mm支护桩。开始保留支护桩靠近土体一侧的钢筋,待混凝土全部凿除后,再割除保留的第二层钢筋;同时清除洞门凿除产生的混凝土废渣和钢筋头(检查盾构机范围内钢筋是否全部割除干净),并将脚手架拆除等.洞门凿除后,应立即安装洞门的止水帘布,准备盾构到达接收井。图11 安装洞门止水帘布实物图6.5。9接收基座安装接收基座的构造同始发基座,接收基座在准确测量定位后安装。其中心轴线应与盾构机现有
39、姿态一致,同时还要兼顾隧道设计轴线。接收基座的轨面标高应与盾构姿态一致,为保证盾构刀盘贯通后拼装管片有足够的反力,将接收基座的后面比前面高2cm.接收基座定位放置后,采用25的工字钢对接收基座前后方和两侧进行加固,防止盾构推上接收基座的过程中基座位移.图12 接收基座安装实物图6。5。10洞门封堵在盾构到达完成最后一环管片拼装后及盾尾离开洞口密封环后,迅速重新调整洞口扇形压板,用双液浆进行注浆,盾构进洞后的管片壁后注浆压力应予合理控制在0。2MPa以内,分3次注浆确保填充效果和洞圈止水结构的安全,保证洞口的管片背衬注浆迅速凝结.若浆液从门帘处漏出及时用棉花封堵保证浆液及时填充饱满,及时封堵洞门
40、。6。5盾构机初始掘进(100环试掘进)6.6.1 盾构掘进参数初步设定初始100环是摸索掘进规律、优化掘进参数的试掘进阶段。为此,在始发100环的地面布置了较密的观测点,根据不同的掘进参数所对应的地面沉降值,可以总结和优化出相应的盾构掘进参数(土仓压力、推进速度、总推力、排土量、刀盘扭矩、注浆压力和注浆量等),为加快正常掘进打下基础。1、土压力的设定平衡压力的设定是土压平衡式盾构施工的关键,维持和调整设定的压力值又是盾构推进操作中的重要环节,这里面包含着推力、推进速度和出土量的三者相互关系,对盾构施工轴线和地层变形量的控制起主导作用。平衡压力设定值以推进第10环为例,按水土合算原则计算所得土
41、压力为:正面土压力:P=k0hP:土压力(包括地下水):土体的平均重度-3-2(粉土夹粉砂层),取19。5kN/m3h:隧道埋深,取8米k0:土的侧向静止土压力系数,根据地质报告取值0。5代入公式得:P=0.078Mpa=0。78kg/cm2本次施工中,盾构在推进第10环时,平衡上土仓压力值取0.78kg/cm2,同时根据实际情况作及时调整。根据应每掘进10环计算一次土压设定值.加大土压时,首先关闭螺旋输送机,停止出碴,同时通过压力传感器观察土仓内土压的变化,当土仓内的土压达到土压的设定值时,打开螺旋输送机,根据压力传感器所反映的土压的变化调节螺旋输送机的速度,直到土压保持在土压设定值上不变为
42、止。2、螺旋机转速螺旋机转速为011rpm,最大运能97m3/h,转速应根据维持土仓压力大小而调整.3、掘进速度根据土质、刀盘扭矩、推力、和土仓压力等综合确定,受土质影响最大.最大推进速度Vmax8。3cm/min,出洞掘进时时控制在12cm/min.4、掘进出土量控制由于盾构机的特殊构造,使其无法观察掌子面的情况,我们只能通过出碴量的大小来推算掌子面的情况,出碴量过大,掌子面就有可能出现了坍塌,出碴量过小,则掌子面就可能有空洞或裂隙比较发育。所以必须控制好出碴量。每环理论出土量=/4D2L=1.3/44.19。 4.191。2=21。5m3/环。(为土的松散系数设为1.3)盾构推进出土量控制
43、在98100之间。即21.07m3/环21.5m3/环。5、盾构机在掘进时参数设置参考值根据以往类似施工经验,盾构机掘进参数的设定如下表所示: 表4参数模式推 力(KN)扭 矩(KNm)刀盘转速(rpm)土仓压力(MPa)螺旋机转速(rpm)土压平衡式500080003007001.351。60.050.200116.6。2 初始掘进前准备工作(1) 盾构机出洞前,应尽量精确定位,盾构机的上下左右偏差应控制在3。5cm范围之内,可以通过控制砂浆基座施工精度调整。(2) 轴线测量为使盾构机能以最佳姿态出洞,应做好轴线测量工作.对地面水准点和井下高程控制点进行复核.在出洞前对盾构原始姿态作再次测量
44、,确保盾构机出洞的姿态偏差控制在50mm范围之内。(3) 监测点布置为了能及时反映盾构机出洞时以及推进时对周围环境的影响,应在地面布置一定数量的地面沉降监测点。为了能及时地反馈盾构机出洞时的地面及土层的变形情况,在端头井外沉降监测点适当加密.在盾构机出洞之前,对已布设好的沉降监测点须测得原始数据。6。6.3 试掘进阶段的参数确定盾构初始掘进是从理论和经验上选取各项施工参数,施工过程中根据测量数据及反馈信息调整施工参数。盾构机出洞后,初始掘进为试推进阶段。根据以往施工经验试推进可分为三个阶段。第一阶段35环,第二阶段30环,第三阶段35环。盾构出洞后,必须穿过约8m宽的加固区。根据取芯试验报告,加固区土体强度须大于等于1Mpa。 为减少大刀盘切削困难,可适当向前仓加水。同时密切注意大刀盘扭矩和前仓压力的变化情况,一旦发现突然降低,可以认为切口已出加固区域,由于盾尾仍在加固区内,因此仍不宜对盾构姿
