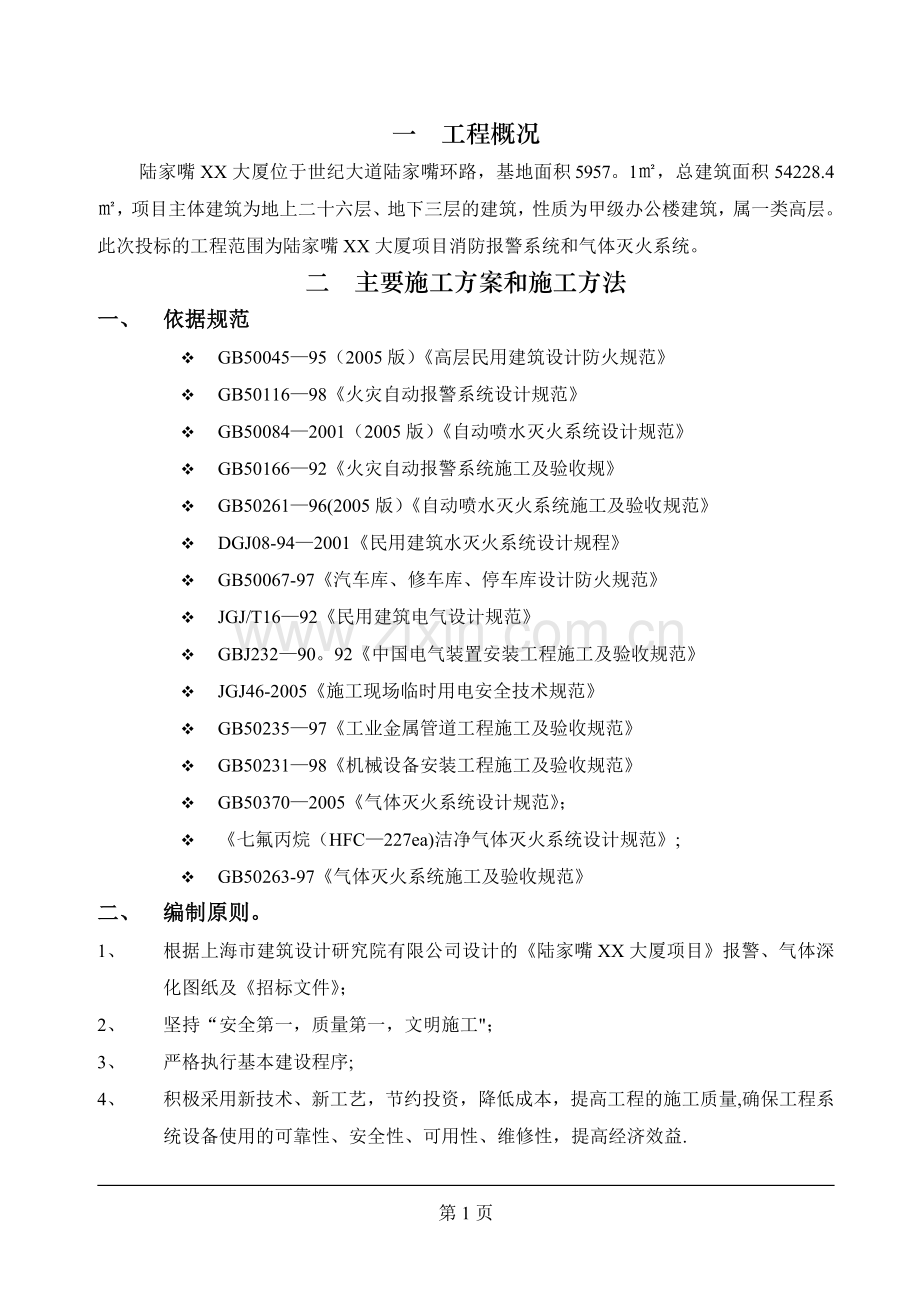

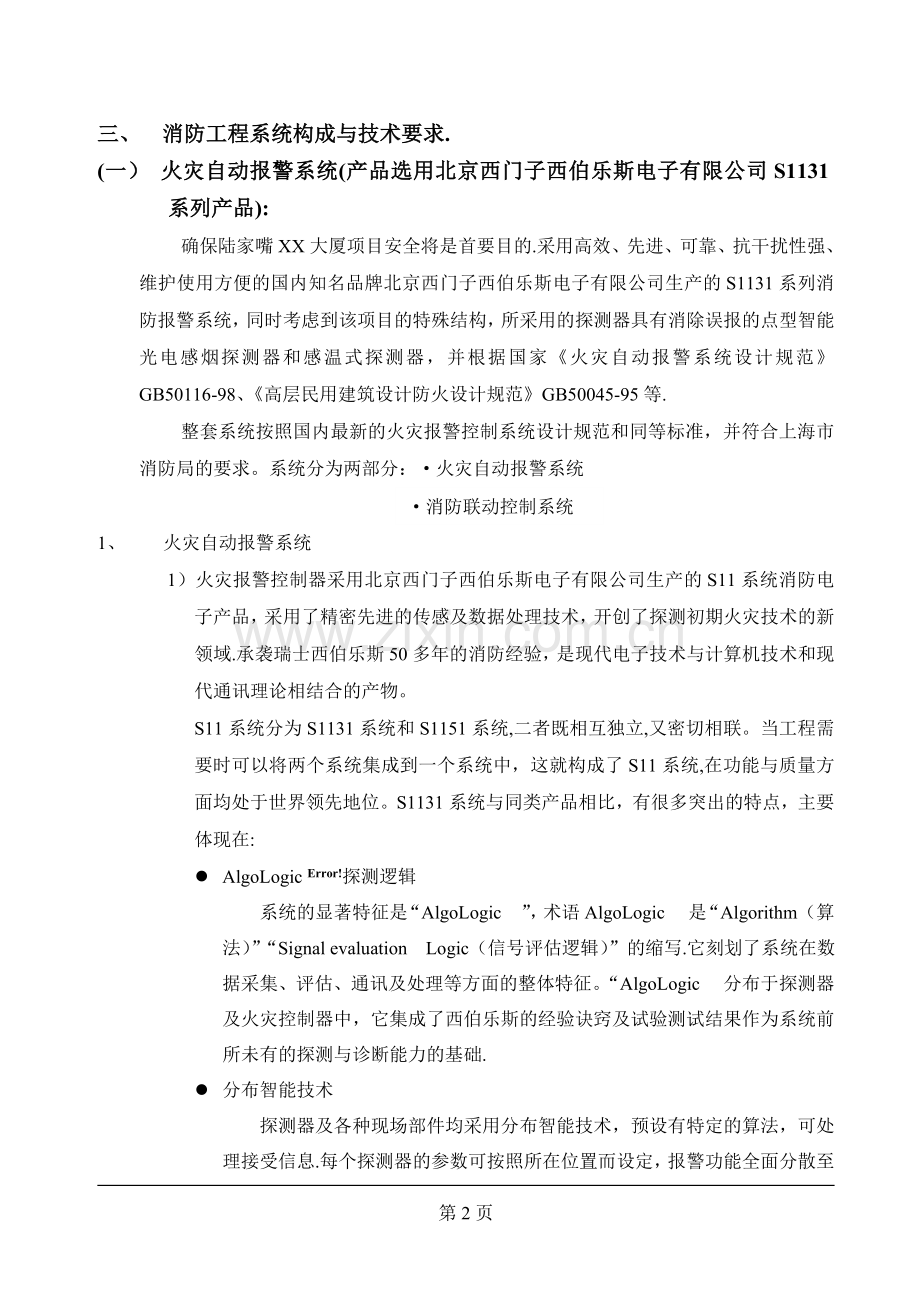

一 工程概况陆家嘴XX大厦位于世纪大道陆家嘴环路，基地面积5957。1，总建筑面积54228.4，项目主体建筑为地上二十六层、地下三层的建筑，性质为甲级办公楼建筑，属一类高层。此次投标的工程范围为陆家嘴XX大厦项目消防报警系统和气体灭火系统。二 主要施工方案和施工方法一、 依据规范v GB5004595（2005版）高层民用建筑设计防火规范v GB5011698火灾自动报警系统设计规范v GB500842001（2005版）自动喷水灭火系统设计规范v GB5016692火灾自动报警系统施工及验收规v GB5026196(2005版）自动喷水灭火系统施工及验收规范v DGJ08-942001民用建筑水灭火系统设计规程v GB50067-97汽车库、修车库、停车库设计防火规范v JGJ/T1692民用建筑电气设计规范v GBJ23290。92中国电气装置安装工程施工及验收规范v JGJ46-2005施工现场临时用电安全技术规范v GB5023597工业金属管道工程施工及验收规范v GB5023198机械设备安装工程施工及验收规范v GB503702005气体灭火系统设计规范；v 七氟丙烷（HFC227ea)洁净气体灭火系统设计规范;v GB50263-97气体灭火系统施工及验收规范二、 编制原则。1、 根据上海市建筑设计研究院有限公司设计的陆家嘴XX大厦项目报警、气体深化图纸及招标文件；2、 坚持“安全第一，质量第一，文明施工；3、 严格执行基本建设程序;4、 积极采用新技术、新工艺，节约投资，降低成本，提高工程的施工质量,确保工程系统设备使用的可靠性、安全性、可用性、维修性，提高经济效益.三、 消防工程系统构成与技术要求.(一） 火灾自动报警系统(产品选用北京西门子西伯乐斯电子有限公司S1131系列产品):确保陆家嘴XX大厦项目安全将是首要目的.采用高效、先进、可靠、抗干扰性强、维护使用方便的国内知名品牌北京西门子西伯乐斯电子有限公司生产的S1131系列消防报警系统，同时考虑到该项目的特殊结构，所采用的探测器具有消除误报的点型智能光电感烟探测器和感温式探测器，并根据国家火灾自动报警系统设计规范GB50116-98、高层民用建筑设计防火设计规范GB50045-95等.整套系统按照国内最新的火灾报警控制系统设计规范和同等标准，并符合上海市消防局的要求。系统分为两部分：火灾自动报警系统消防联动控制系统1、 火灾自动报警系统1）火灾报警控制器采用北京西门子西伯乐斯电子有限公司生产的S11系统消防电子产品，采用了精密先进的传感及数据处理技术，开创了探测初期火灾技术的新领域.承袭瑞士西伯乐斯50多年的消防经验，是现代电子技术与计算机技术和现代通讯理论相结合的产物。S11系统分为S1131系统和S1151系统,二者既相互独立,又密切相联。当工程需要时可以将两个系统集成到一个系统中，这就构成了S11系统,在功能与质量方面均处于世界领先地位。S1131系统与同类产品相比，有很多突出的特点，主要体现在:l AlgoLogic探测逻辑系统的显著特征是“AlgoLogic”，术语AlgoLogic是“Algorithm（算法）”“Signal evaluation Logic（信号评估逻辑）”的缩写.它刻划了系统在数据采集、评估、通讯及处理等方面的整体特征。“AlgoLogic分布于探测器及火灾控制器中，它集成了西伯乐斯的经验诀窍及试验测试结果作为系统前所未有的探测与诊断能力的基础.l 分布智能技术探测器及各种现场部件均采用分布智能技术，预设有特定的算法，可处理接受信息.每个探测器的参数可按照所在位置而设定，报警功能全面分散至探测器.减少了探测器与控制器之间传递的信息，进一步提高了系统的可靠性。此外还内置诊断式运算及全自动自我测试功能.l 自适应编址具有自适应编址能力，无需手动设置地址,从而没有混淆探测器的危险.l 故障自动隔离每个现场部件中均设有短路隔离功能，且探测回路采用环行两总线，发生短路时，短路点被自动隔开,确保系统完全正常运行;并能报出准确的故障位置，便于维修。l 全中文显示及菜单操作采用大屏幕液晶显示，实现用户文本和操作提示的完全汉化，可使用标准汉字字库中的所有汉字,事故和操作数据资料自动存储记忆多达1000条，可供随时查阅。系统设定不同的操作级别,各级人员都有自己的操作范围.l 联动方式灵活可靠联动设备可通过总线模块联动，也可通过控制器以多线形式对重要设备进行联动.联动逻辑灵活，可实现规范要求的任何联动逻辑关系。l 应急操作功能系统中控制器和功能卡均采用双CPU技术，可以在主CPU故障的情况下保持火灾报警功能，系统可靠性极高。应急供电装置可以维持系统12至24小时，甚至更高。l 系统可扩展性单台控制器最多有12个回路，每回路128个地址.总地址容量限制在1000点，在此范围内可扩展回路数,方便了工程设计、施工与运行管理。还可以进行灭火扩展、输入/输出扩展、网络扩展、火灾显示盘扩展等功能扩展,如搭积木一般方便.系统可接入DMS计算机险情管理系统（即CRT系统），实现图形化操作和管理，还可以将本系统的信号提供给其它系统（如楼宇自控系统等），也可将其它系统的信号引入本系统中。多台控制器可方便地组成中规模（10004000点）、大规模(400012000点)、超大规模（1200064000点)系统，适用于不同应用要求。l 其它系统可通过灭火控制卡,控制灭火区中的灭火系统，还可接入线型红外光束感烟探测器、火焰探测器、防爆探测器、空气采样探测系统等特殊探测设备以及适配其他公司的探测设备。此外,系统拥有一整套用于质量检测、系统安装、调试及维修等方面的设备与工具,全部由西伯乐斯公司研制开发，经多年的实践应用，效果良好。2)根据大厦的规模与功能的特殊性,整个大厦在消防控制中心设置3台FS1120火灾报警控制器、中文显示终端和可直接控制喷淋泵、消防泵、送.排风机、防火卷帘门、电梯等手动控制面板，操作人员能通过火灾报警控制器获知系统内的火警和故障信息并执行有关操作.火灾报警控制器 具备显示LED和讯响蜂鸣器,指示系统下列状态:l 系统正常工作状态;l 火警状态；l 故障状态；l 收到联动反馈信息；l 隔离状态；l 警示功能静音状态.火灾报警控制器具备中文LCD液晶显示屏，显示系统下列信息：l 火警信息;l 故障信息；l 联动设备反馈信息；l 隔离设备信息；l 系统日期和时间。对前述系统信息，火灾报警控制盘应具备不小于600条信息的历史记录存储空间,将这些系统信息予以保存。同时，火灾报警控制器应具备薄膜键盘，操作人员可以通过该键盘执行下列操作：l 火警、故障、联动反馈、隔离等信息的确认;l 系统复位；l 隔离设备;l 检视全系统所有设备的状态；l 启动和停止系统内所用输出设备的输出信号;l 查询历史记录;l 设定系统日期和时间.当系统内发生火警、故障、收到联动设备反馈信号和发生设备隔离时，火灾报警控制器对应的状态指示LED应处于闪烁状态，内置蜂鸣器鸣响，直至操作人员予以确认，蜂鸣器鸣响停止，但对应的状态指示LED应保持常亮直至该事件消除。手动控制面板作为消防报警系统的神经中枢，火灾报警控制器不仅承担火灾探测和报警功能，同时承担联动控制任务。按国标规范，对消防泵、喷淋泵和排烟风机等重要消防联动设备，操作人员应能通过联动型火灾报警控制器内置的手动控制面板以硬线的方式直接手动操作启动，同时在手动控制面板上应具备对应消防联动设备的启动状态指示。图形管理站西门子楼宇科技最新推出的图形管理站软件为MM8000中文危险管理系统软件。MM8000具有如下先进特性:l 使用Windows2000/XP操作系统做为系统平台，更为稳定高效；l 支持高分辨率图形显示（1024768至19201440）;l 支持直接调用AutoCAD图形文件作为矢量平面图背景；MM8000软件CAD平面图显示效果l 系统操作支持引导型事件处理，编程时可以预先定制好各种事件发生时操作员必须执行的操作步骤，这些操作步骤可以是操作建议文本、图形、视频文件或者网页并且可以编程定义成与应急预案一致，这样的话，紧急事件发生时，操作人员可以在MM8000软件引导下按照应急预案一步一步执行操作即可,大大减少紧急状况下操作出错的机会； MM8000软件预定义操作步骤预定的操作步骤地区级（控制器所辖范围）区域级(楼层)分区级(房间)部位级（具体探测器位置）MM8000软件放大景深设置示意l 支持地图的在线自由放大、缩小，一个楼层不论面积大小都可以通过一张地图来显示,且同一张图上可以根据逻辑结构分层自由定义放大景深；l 系统完全采用树形结构，用户也可以通过楼层房间这样的逻辑结构树型结构查询设备点状态查询设备状态；用户点选了“首层”l 当用户点取逻辑树型结构中对象如楼层或房间时，系统图形显示窗口中自动显示其对应的平面图，并且对同一平面内不同层次的对象，平面图会按照预先定义的比例自动加以缩放.如上图为用户点选了楼层对象时图形窗口自动显示的平面图,而当用户点选该楼层的房间对象时，系统会自动缩放平面图如上图所示。l Client-Server工作模式，一台MM8000服务器最多可以通过以太网连接多达7台客户端(操作工作站)；l 支持多个用户不同的权限模式,不同用户可以察看操作的系统部分可以完全不同,甚至可以指定不同用户登录于同一台操作工作站时采用不同语言的用户界面；l MM8000图形软件的编程也极为方便，支持直接从AlgoRex EP7F程序中导出的树型结构中“拖曳-放置方式进行系统编程，一方面大大缩短图形软件编程和修改的时间。 MM8000软件图形编程示例在控制室内火灾报警控制器外，还配置有图形管理站.图形管理站软件运行于PC平台，以Windows2000/XP为操作系统，前述火灾报警控制器和手动控制面板的显示和操作功能均可以在图形管理站上以中文图形化的方式予以实现。操作人员可以通过熟悉的Windows系统鼠标和键盘操作方式管理整个系统，其操作更为简便高效.图形管理站以窗口界面提供全系统所有设备信息的中文图形化显示，用户可以通过图形管理站浏览全系统的平面布置,系统内所有设备在平面图上以图标实现动态显示.系统发生火警、故障、收到联动设备反馈信号和设备隔离时，代表对应设备的图标在平面图上以不同颜色闪烁,予以动态显示，待信息确认后,图标以对应设备状态颜色高亮显示直至状态恢复正常后恢复回绿色显示表示状态正常.用户也可以通过点击该图标弹出操作菜单对设备执行隔离、启用、起动、停止等操作。3）在地下车库区域设置分布式感温探测器.4）本系统在机房、办公室等其它公共场所均设置分布式光电感烟探测器，用于建筑物内部空间的早期火灾探测,并通过控制器进行报警与消防联动。用于火灾产生烟或/和热的场合。红外发光管发射的红外光束遇到烟尘粒子发生散射，红外接收管收到的散射光的强弱代表烟的浓度。同时，温度传感器持续测量周围温度。烟温两种信号复合在一起，以最佳方式响应。每个探测器内置短路隔离器。5)在每一层楼的主要道口设置地址码手动报警器，可直接接在探测总线回路上,用于人工手动报警时通过控制机启动所需联动设备，内置短路隔离器。每个手报边设置电话插孔,可直接与消防中心通话.6）每层设置的输入模块，有一个独立可编程输入信号点，主要接收每层的水流指示器和信号阀的动作开关信号,并送入控制器，以显示本层水流、阀门的系统工作状态，按预先指令程序，向值班人员报警.2、 消防联动控制系统1）火灾探测系统. 火灾探测系统由控制器及各种类型的探测器组成。每个控制回路均可接多个各种类型的探测器、输出输入模块，并由二根1。01。5mm2双绞导线联接而成，系统采用软地址计算机系统,各探测器均能报警到点。任何一点的报警及故障都可以在显示终端中用中文显示出来,并可通过专业通讯回路在打印机中实时记录。根据预定的程序，控制器可输出相应的联动信号，达到联动有关消防设备的目的。2）消防栓控制系统 人工启动消火栓报警按钮之后，主机回路发出报警信号，确认后自动输出讯号控制消火栓泵开泵。消防泵运行后，消火栓箱按钮旁指示灯亮，表示消防泵已开启。每台消火栓泵的运行故障讯号可在消防控制器及显示屏上显示，在紧急情况下，可在手动控制柜面板上对每台水泵进行手动控制和状态信号显示。3）自动喷淋控制系统 喷淋泵的自动启动由湿式报警阀的压力开关联动控制，喷洒系统水流指示器的讯号送至控制器,显示及打印机打印记录.当报警确认后，在消防控制中心手动控制柜上反映泵的工作状态。并可进行直接应急手动启动和停止泵。4）防排烟控制系统 当走道、电梯厅等处的感烟式探测器发出报警讯号,控制器通过软件预设发出指令输出联动信号,打开报警层及按消防规范规定的有关层面，同时开启排烟风机和正压送风机。在消防控制中心手动控制柜上配有防排烟阀和风机的启停按钮，作紧急启停操作，并有运行故障显示.火灾熄灭后，先停排烟机,再关排烟阀。5）非消防电源的控制系统 当发生火灾时，控制器接到火灾信号并经确认后，可立即发出指令，切断有关部位非消防电源，减少火灾损失，并接通事故照明灯与疏散指示灯，引导人员疏散避难.6）消防广播控制系统 当发生火灾报警时,控制器按程序设置，自动发出切换指令给紧急广播系统，自动转换相应的报警分区及上下层，以使进入紧急广播状态,指挥人们疏散及救火，同时可用于各楼呼叫或全区呼叫。7）消防电话系统 在消防中心控制室设置一台消防主机电话，在消防水泵房、高低压配电值班室、空调机房值班室、电梯机房及消防电梯轿箱放置固定消防电话分机，通过各层设置的电话插孔，巡逻人员手持消防电话筒可直接与消防中心联络,指挥救火和抢救.另设一台直接连通消防局的直线电话“119。8）电梯控制系统 当发生火警烟感器报警时,火灾报警控制器按预先程序指令发出信号给电梯控制盘,使全部电梯回降首层，消防电梯迫降至首层待命，供消防救火员上下楼专用。9)其它联动控制系统 当发生火灾报警时,控制器按预先设定程序自动切断报警层及上下层非消防电源及新风机组电源，开启排烟风机、正压送风机,并在手动控制面板上配置手动启动按钮，以直接对该风机执行控制，并有信号返回。10)警报系统和消防广播 当收到探测器、手动报警按钮(二路探测信号）的报警讯号并经消防中心确认后，启动首层及地下各层；如是地下层则启动地下各层及首层,其余各层由消防控制室值班人员根据现场火情发展播出广播。当有二路探测信号报警时，该层和消防规范规定的有关层面同时鸣响报警。11）手动报警按钮(带电话插孔） 为探测信号，消防二线专用电话插入电话插孔，可直接与消控中心对话。12)防火卷帘门联动控制 防火卷帘门附近的探测器分为两组，当一组探测器报警时,自动控制防火卷帘门下降至离地面1。5m，当两组探测器报警时，自动控制防火卷帘门下降到底。13)可燃气体探测器 天然气探测器报警后，经消防中心确认，启动相应楼层消防广播、警铃，并延时切断天然气总供阀，总供阀的关闭信号返回消防中心显示。14）门禁联动火灾时门禁自动释放，手动开门，释放动作信号返回消防中心显示。15）气体灭火系统联动与监视气体灭火系统保护范围内的探测以及喷放控制逻辑和就地控制如灭火启动、灭火区的防火阀关闭等通过气体灭火控制器实现,消防报警系统与气体灭火控制器之间通过无源触点连接，从气体灭火控制器获知保护分区报警状态、气体喷放状态和气体灭火控制器的故障状态信号.3、 火灾自动报警系统设备性能特点说明1)系统特点FS1120智能型火灾报警控制主机内所有卡件均由瑞士原产生产，工艺精湛，质地优良。组装工作由西门子楼宇科技全资资公司北京西门子西伯乐斯电子有限公司完成，北京西门子西伯乐斯电子有限公司作为西门子楼宇科技全球重要的生产基地，所有生产技术、工艺和质量控制均严格按照欧洲标准执行，并获得欧洲权威认证机构LPCB颁发的ISO9001质量认证.FS1120智能型火灾报警主机具有友好的全中文人机界面，单机系统容量最大点数达1,700点，通过控制器配置的CT11大尺寸LCD显示屏,可以实现八行中文显示。西门子楼宇科技生产的AlgoRex消防报警系统配置极为灵活，所有火灾报警控制器均内置CBUS环形网络接口，无需增加网卡即可连接成火灾报警网络，CT11液晶显示操作面板也内置网络接口，通过CBUS环形网络与火灾报警控制器实现连接。相比于其他厂家显示操作面板从属于火灾报警控制器CPU的特性，西门子楼宇科技AlgoRex系统的分布式系统结构提供更高的可靠性。当任何火灾报警控制器CPU控制单元发生故障时，对CT11液晶显示操作面板的功能都没有影响，用户仍然可以通过位于消控室内的显示操作面板操作网络中正常工作的火灾报警控制器.不同一般消防报警系统厂家的产品，西门子楼宇科技设计生产的AlgoRex系统软件特别独创实现了逻辑(软件）结构和物理(硬件）结构的分离，常规的系统操作都是通过软件结构来进行的，而软件结构可以完全与建筑物(群）现场的实际结构完全对应。也就是说，操作人员需要查询系统中某个地址点的状态时，完全不用翻查任何地址点对照表，FS1120主机上的液晶屏显示的菜单结构可以定义为与陆家嘴XX大厦建筑结构完全对应，例如,用户可以通过“大厦主楼”“6F” “通讯机房” “通讯机房1#感烟探测器这样与现场物理布置情况完全一致的菜单结构来查询大厦主楼6F通讯机房1感烟探测器的状态。这样的话，用户的所有操作都可以完全脱离开以往常用的“翻查地址码对照表” “输入地址码” “找到地址点” “查询地址点状态的繁琐操作模式。快捷方便又与现场一致的操作方式，不仅可以在火灾时提供更快的操作速度，而且，也有助于操作人员迅速掌握现场的建筑结构和探测器布置位置.同时，以FS1120为控制器的系统具备高度的系统可靠性。西门子楼宇科技在设计AlgoRex系统时非常重视系统的安全性，有别于一般厂家，系统内配置的编址通信回路另行独具应急火警和故障线路通讯模式，即使当连接现场编址回路的回路卡与FS1120控制器内CPU之间通讯中断的情况下，现场回路中探测到的火警或故障信息也可以通过应急火警/故障通道传达至控制器,此时控制主机虽然不能报出现场火警/故障设备的具体地址和位置，但仍可以告知操作员,是哪个建筑区域发生了火警或是故障.这样的话,系统的可靠性也大大得以增强。FS1120主机采用主流的两总线通讯回路连接现场设备，其通讯回路上现场设备编址方式采用西门子楼宇科技闻名的软件编址方式。下面就业界广为使用的编址方式作一简短比较说明：l DIP二进制硬件拨码方式 这是完全手动的拨码方式,技术含量最低,常见于代表八十年代末编址技术水平的消防报警系统厂家.缺点是每次更换设备都需要进行手动拨码，而且如果在设备安装时拨错地址码造成重码故障的话，将会非常难以查找故障位置,而且此类厂家为节约成本,拨码采用二进制编码方式,容易拨错地址,给调试和维修工作都带来许多不便。l 十进制拨码方式 与二进制硬件拨码方式相比，部分厂家作了一定的改进,将DIP拨码开关改为十进制数字拨盘，一定程度上减少了地址进制转换可能带来的错码，但其手动拨码的本质决定了其手动拨码可能造成错码的致命缺陷仍然无法消除。l 采用专用地址码芯片 这也是一种手动的编码方式，其不同于手动DIP拨码的地方是将手动的DIP拨码换成了专用的地址码芯片，地址码芯片随设备一同提供,根据人工编制地址不同,通过将代表不同地址的专用芯片插入探测器和模块等现场设备来实现编码。这种编码方式实质上与手动编码并无区别，虽然通过回路上每个地址唯一保证了不出现重码故障，但是每次更换设备仍需进行手动拔插地址片，同时带来更大的缺点是如果地址片遗失或故障，将造成某个地址无法再行使用。l 采用专用工具写入地址码 这仍然是一种手动的编码方式，其不同于上述两种方式的地方是将探测器或模块内置地址码存储器,需通过专用工具将地址码写入，此方法的优点是不容易出错，但缺点仍然存在：每次更换设备仍然需要先对新换设备进行手动编码，另一个缺点就是用户如果需要自行更换设备必须另行购置一个写入地址码的专用工具，增加了运行成本。l 设备硬件ID和软件地址结合 这是一种较为先进的编码方式，其特点在于每个编址设备出厂时都内置有不同的设备ID或条形码(通常至少达5位十进制数），系统调试时由技术服务人员经调试软件读出回路上安装的探测器和模块等编址外设的设备ID，控制器自动给读出的设备赋予软件虚拟的地址码(一般小于256),调试完成后，对设备的调用等操作就通过软件地址码来实现。这种编址方式实质上是软硬结合的编码方式,其编码完全无需手动操作，避免了手动操作可能带来的错码。缺点在于更换设备需要使用厂家专用调试软件进行调试，而一般厂家开放调试软件给用户的可能性不大，而且调试工作需要相当的专业知识和产品熟悉度,维护工作仍存在不便之处.l 纯软件编码方式 这是先进的编码方式，也是西门子楼宇科技AlgoRex AnalogPLUS智能消防报警系统采用的编码方式，其特点在于每个设备出厂时都是完全一样的，设备内并无地址码。当安装到编址回路后,由控制器自动按照回路连接的顺序对回路上的探测器和模块进行编码,其编码操作无需手动设定.其优点是，所有编码工作全自动完成，完全避免手动操作可能带来的错码，同时,更换设备不再需要任何相关的调试或手动设定，仅需简单地进行更换即可,用户完全可以自由更换设备，维修成本也更为低廉，从而为用户最大程度地降低使用成本。特别的,西门子楼宇科技AlgoRex AnalogPLUS智能消防报警系统的所有编址探测器、手动报警器和输入输出模块均内置短路隔离器，在不增加设备成本的条件下大大增强系统的抗线路故障能力.这样的话,当回路采用环形连接方式时，编址通讯回路中任一点出现开路或断路都完全不会影响回路的正常通讯，所有设备仍然可以正常工作,从而进一步增强了系统的可靠性和抗故障能力,故此西门子楼宇科技推荐用户采用环形回路布线方式。而且,回路中所有设备均内置短路隔离器,回路中任一点短路均可以被顺利隔离和迅速定位，不仅系统的抗故障能力更强，而且大大缩短了维修时查找故障的时间,降低了维护成本。火灾报警控制器作为整个消防报警系统的神经中枢，其重要性不言而喻。我们建议选用西门子楼宇科技生产的FS1120智能型火灾报警控制主机。FS1120智能型火灾报警控制主机内所有卡件均由瑞士原产生产，工艺精湛,质地优良。组装工作由西门子楼宇科技全资资公司北京西门子西伯乐斯电子有限公司完成,北京西门子西伯乐斯电子有限公司作为西门子楼宇科技全球重要的生产基地，所有生产技术、工艺和质量控制均严格按照欧洲标准执行,并获得欧洲权威认证机构LPCB颁发的ISO9001质量认证。2）手动报警按钮l 破玻式报警；l 内置报警干触点；l 内置短路隔离器；l 击破玻璃，按钮开关自动弹开,信号通过探测总线传到控制器，控制器报火警.手动报警按钮内部的发光二极管亮，以显示报警状态。 工作电压:1628VDC； 工作电流：150A； 工作温度:-25+60; 贮存温度：30+75； 工作湿度：95（402）； 抗电磁干扰:50V/m； 触点容量:24VDC，100mA; 端子连线的截面积：1。01。5mm2； 保护等级：IP24； 色标：RAL3000； 尺寸：13013043(mm）.3)输入模块l 用于连接消防设备触点或非编址手动报警按钮触点等，以显示消防设备报警/动作情况并联动其它设备；l 可接收常开/常闭干触点信号;l 内置短路隔离器;l 输入线路具有短路、开路检测功能；l 可配合DCA1191CN模块外壳独立安装。 工作电压:1628VDC； 工作电流：200A； 工作温度：25+60; 贮存温度：30+75； 工作湿度:100（402）; 端子连线的截面积:0.21.5mm2； 保护等级:IP30（安装模块外壳为IP56); 尺寸:978822（mm)。4）输入输出模块l 用于接受非编址探测信号:-特别是用于隔离防爆区，模块经防爆隔离栅连接防爆区中的非编址防爆探测器；l 用于连接报警设备（如警报器）;l 采用两件分离式结构，电子部件可灵活地插拔于外壳，对外布线端子在外壳中；l 内置短路隔离器. 外加电源：工作电压：18-32VDC；静态电流：45mA；工作电流（非编址回路）:0.15A；工作电流（控制回路）：0.22A;波纹电压：2Vpp； 非编址回路：工作电压：1822VDC；工作电流:5mA；回路电阻：50250;终端元件：EOL22(Ex)； 控制回路：工作电压：1832VDC;工作电流:2A/60W；终端电阻：3K，5，1/4W； 工作温度：25+70； 贮存温度:-30+75; 工作湿度：100(402）; 端子连线的截面积：0.22。5mm2； 保护等级:IP56； 尺寸：13513545（mm)。5)警铃l 为消防报警和联动系统的配套专用产品，当系统确认火警后，由联动设备控制投入工作，向现场报警；l 采用铝合金铃盖，重量轻、度高、安装方便,其内部由一个24V直流电机驱动曲轴及连杆带动铃钟,无继电器动作，工作电流小、可靠性高。 工作电压： DC24V15%（无极性）; 工作电流：不大于20mA（DC24V时）; 外形尺寸:152mm; 输出声级:95db(DC24V时).6）手动联动控制柜在消防中心的手动联动控制柜上设有总线和多线控制盘，控制柜上有陆家嘴XX大厦所有消防联动重要设备控制按钮。如对消火栓泵、喷淋泵、消防稳压泵、非消防电源强切、电梯迫降、排烟风机、正压送风机等采用直接控制方式,这样一旦消防报警控制器发生问题，这些重要消防设备可不受消防报警控制器的影响，直接在手动控制柜上控制，真正做到消与防的作用。对正压送风阀、排烟阀、空调强切、防火卷帘门、警铃、消防广播等消防设备采用通过火灾报警控制器、输入输出模块,所有控制对象都可按用户任何联动要求进行自动控制。同时手动控制有限自动控制。不管系统处于什么状态，都可进行手动控制操作以及控制设备的状态信号显示.7)消防对讲电话系统A 火警通讯盘l 是消防通信设备系列的配套产品之一,是一种新型的火警通信专用设备，当发生火灾报警时，它提供方便快捷的通信手段，是火灾控制及其报警控制系统中不可缺少的通信设备；l 是组成多布线式星型火警通信系统的总机,另外配接火警电话分机即可组成火灾报警通信系统。电话分机是专用的供电式火警电话分机,也可以是普通电话机；l 具有专用的市话用户线,经接线端子连至市话通信网络中，主要用于火灾时自动呼叫火警电话119；l 现场某一电话分机举机时,总机发出报警声响，相应的分机指示灯闪亮，但“告警”指示灯常亮.当总机举机与分机通话时，闪亮的指示灯变为常亮,常亮的告警灯熄灭,报警声亦消失，同时在数码管上显示出摘机的分机号及通话用户的总数;l 可同时呼叫多部分机，必要时可以进行群呼(相当于召开电话会议）.多机通话时，每一部分机均可随时推出或插入。本设备还可对双方通话进行自动录音，可以将火警时的通话详情录制下来，以备事后分析火灾事故时重放当时的通话情况。l 备有“音频输出”接口，以便于广播设备配合组成电话通话广播系统，实现火警电话的现场广播;l 采用标准式上架结构形式，或称插入盘式结构。 工作电源电压：24V10； 最大工作电流：小于2A； 允许电话分机环路电阻（包括话机内阻）：1000欧姆； 频率范围：3003400Hz； 串音电平:60dB; 传输损耗：5dB； 环境温度：540； 相对湿度：4580%; 抗电磁干扰：50V/m； 尺寸：265.9482。6310（mm）。B 固定式消防电话分机：专门为消防火警通信系统而设计的一款专用火警电话分机。它使用方便、灵活，电话手柄内藏通话电路、振铃喇叭,体积小巧、价格低廉、壁挂式简易安装结构安装方便,ABS工程塑料外壳，通话声音清晰。安装于墙壁上。遇有火警情况时举起手柄自动呼叫火警电话主机与消防值班员联系，也可通过火警电话主机呼叫在本火警电话分机附近的消防巡查人员,本机自动振铃.C 消防电话插孔：是火警电话通信系统的配套装置,是火警电话通信系统的中的电话分机。插孔提供了一个具有地址编码的电话插孔。安装于墙壁上的86盒内.用户将手提式火警电话分机插入该插孔,即可呼叫总机。8）紧急广播紧急广播是火灾或其它灾害的报警、疏散和指挥的必要设备和措施,系统控制设备与消防设备共置一室。火灾时，报警控制器将火灾信号传送至广播控制器，背景音响切换为火灾时的紧急广播。系统控制具有与楼层相对应的火灾报警联动控制端口和火灾报警设备的各区域报警输出联动，自动进行启动,并自动进行语音广播。系统分两个基本点阶段进行警报广播动作,第一阶段为预报警,第二阶段为正式报警,并带有警报解除广播动作，构成完成、规范的自动火灾紧急广播控制系统功能.通过操作键盘可进行人工警报广播和警报解除广播。可手动启动紧急广播,由人工进行疏散指挥.紧急广播操作级别优先于其他音源,可对所需广播楼层规定的区域广播，也可以进行全呼叫操作。(二) 气体灭火系统：在地下一层（高压室、低压配电室）和14层（变电所、低压配电室）设置2套组合分配七氟丙烷气体灭火系统,现采用上海金盾安全消防设备有限公司生产的FM200灭火控制设备,及配套火灾报警控制系统。1、 设计原理：本系统具有自动、手动及机械应急启动三种控制方式，保护区均设二路独立探测回路,当第一路探测器发出火灾信号时,发出警报，指示火灾发生的部位,提醒工作人员注意；当第二路探测器亦发出火灾信号后,自动灭火控制器开始进入延时阶段（030s可调），此阶段用于疏散人员（声光报警器等动作）和联动设备的动作（关闭通风控制、防火卷帘们等）,延时过后，向该保护区的驱动瓶发出灭火指令，打开驱动瓶容器阀，然后瓶内氮气打开选择阀相应七氟丙烷气瓶，向失火区进行灭火作业。同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制器面板上的应急启动按钮或保护区门口处的积极启停按钮，即可启动系统喷放七氟丙烷灭火剂。2、 全淹没有管网组合分配系统，充装压力为4。2Mpa(表压)。3、 对土建的建议和要求：防护区的围护结构及门窗的耐火极限不应低于0.50h，围护结构及门窗的允许压强不宜小于1200Pa。储瓶间尺寸按七氟丙烷灭火系统平面图所示确定，其耐火等级不低于二级.储瓶间应有单独的通道，其通道应直接通向疏散通道。4、 根据建设单位提供的数据和规范的规定，各防护区的设计参数见下表:系统防护区面积()层高（m)设计浓度（）设计喷放时间(s）设计抑制时间（min）系统一避难层变电所108。434。59105低压配电室113.624。59105系统二地下一层高压室99.614。59105低压配电室99.004.591055、 根据规范全淹没灭火系统FM200用量计算公式，得出各数据见下表:系统防护区七氟丙烷设计用量（kg）七氟丙烷实际用量(kg）使用储瓶数（个）每瓶充装量(kg）储瓶容积（L)系统一避难层变电所351.80370495。5120低压配电室368。643704系统二地下一层高压室323.18324484120低压配电室321。213244注：每个储瓶的使用剩余量为3kg。四、 主要施工方法（一)火灾自动报警系统施工方法1、 一般规定1）火灾自动报警系统的施工应按设计图纸进行，不得随意更改。2)火灾自动报警系统施工前，应具备设备的布置平面图、接线图、安装图、系统图以及其它必要的技术文件。3)火灾自动报警系统竣工时，施工单位将提交下列文件:l 竣工图;l 设计变更文字记录;l 施工记录（包括隐蔽工程验收记录）；l 检验记录（包括绝缘电阻、接地电阻的测试记录）：l 竣工报告.2、 布线1)火灾自动报警系统的布线，应符合现行国家标准电气装置工程施工及验收规范的规定。2）火灾自动报警系统布线时,应根据现行国家标准火灾自动报警系统设计规范 的规定。对导线的种类、电压等级进行检查.3）在管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净.4）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内.5）导线在管内或线槽内，不应有接头或扭结。导线接头，应在接线盒内焊接或用端子连接。6)敷设在多尘或潮湿场所管路的管口和管子连接处，均作密封处理.7)管子超过下列长度时,应在便于接线处装设接线盒:l 管子长度每超过45m，无弯曲时:l 管子长度每超过30m，有1个弯曲时:l 管子长度每超过20m,有2个弯曲时:l 管子长度每超过12m，有3个弯曲时.8）管子入盒时，盒外侧应套锁母,内侧应装护口，在吊顶内敷设时,盒的内外侧均应套锁母。9)在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定.10)线槽的直线段每隔1.01。5m设置吊点或支点，在下列部位也应设置吊点或支点:l 线槽接头处；l 距接线盒0.2m处;l 线槽走向改变或转角处.11）吊装线槽的吊杆直径,不小于6mm。12）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措 施，导线跨越变形缝的两侧应固定。并留有适当余量。13）火灾自动报警系统导线辅设后,应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M Q。3、 火灾探测器的安装1）点型火灾探测器的安装位置，须符合下列规定:l 探测器至墙壁、梁边的水平距离,不应小于0.5m；l 探测器周围0。5m内,不应有遮挡物；l 探测器至空调送风口边的水平距离，不应小于1。5m：至多孔送风顶棚孔口的水平距离，不应小于0。5m；l 在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距，不应超过10m。感烟探测器的安装间距,不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半.
